Belki Teriva: Wymiary, Rozstaw i Kluczowe Parametry Stropu

Precyzyjne wymiary belek stropowych Teriva to fundament bezpieczeństwa i stabilności każdej budowli. Nie są to tylko liczby w projekcie, ale kluczowe parametry, które decydują o tym, jak strop będzie przenosił obciążenia, jak długo zachowa swoją integralność i czy będzie w stanie sprostać wymaganiom eksploatacyjnym przez lata. Zaniedbanie choćby jednego z tych aspektów może prowadzić do poważnych konsekwencji, od nieestetycznych pęknięć po realne zagrożenie dla życia i zdrowia użytkowników budynku. Dlatego tak ważne jest, aby każdy, kto ma do czynienia z tym systemem stropowym od projektanta, przez wykonawcę, po inwestora doskonale rozumiał znaczenie każdego milimetra i każdego kilograma.

Belki Teriva: Wszystko, co musisz wiedzieć o ich wymiarach, by Twój strop był solidny

Dlaczego precyzyjne wymiary belek Teriva są fundamentem bezpieczeństwa?

Dokładne zrozumienie i zastosowanie wymiarów belek stropowych Teriva jest absolutnie kluczowe dla bezpieczeństwa, stabilności i trwałości całej konstrukcji budynku. Każda belka jest elementem nośnym, zaprojektowanym do przenoszenia określonych obciążeń. Niewłaściwe wymiary, czy to dotyczące długości, przekroju, czy sposobu montażu, mogą skutkować nieprawidłowym rozkładem naprężeń w konstrukcji. Może to prowadzić do powstawania rys, pęknięć, a w skrajnych przypadkach nawet do katastrofy budowlanej. Prawidłowe wymiarowanie zapewnia, że strop będzie pracował zgodnie z założeniami projektowymi, efektywnie przenosząc obciążenia na ściany nośne i fundamenty, co jest gwarancją jego długowieczności i bezpieczeństwa użytkowania.

Jak czytać oznaczenia stropów Teriva (np. 4.0/1, 6.0, 8.0) i co mówią o wymiarach?

Oznaczenia stropów Teriva, takie jak "4.0/1", "6.0" czy "8.0", niosą ze sobą kluczowe informacje dotyczące ich parametrów technicznych i możliwości konstrukcyjnych. Najczęściej pierwsza liczba (np. 4.0, 6.0, 8.0) odnosi się do maksymalnej rozpiętości stropu w metrach, którą dany system jest w stanie bezpiecznie pokonać. Cyfra po ukośniku (np. /1) może wskazywać na rodzaj pustaka lub specyficzne cechy konstrukcyjne. Na przykład, wyższe numery (6.0, 8.0) zazwyczaj oznaczają systemy przeznaczone do większych rozpiętości, co wiąże się z koniecznością zastosowania belek o większym zbrojeniu lub większej wysokości konstrukcyjnej całego stropu. Te oznaczenia są więc bezpośrednim wskaźnikiem, jakiego typu belki i jakie wymiary całego stropu będziemy mieli do czynienia, pozwalając na wstępną ocenę jego możliwości nośnych i zastosowania w konkretnym projekcie.

Kluczowe wymiary belki Teriva od stopki po całkowitą długość

Stopka belki niezmienny wymiar 12x4 cm i jego rola w konstrukcji

Betonowa stopka belki stropowej Teriva to jej integralna część, która odgrywa fundamentalną rolę w całym systemie. Jej wymiary 12 cm szerokości i 4 cm wysokości są stałe dla wszystkich typów belek Teriva, niezależnie od ich długości czy przeznaczenia. Ta stopka stanowi nie tylko element konstrukcyjny, na którym opierają się pustaki stropowe, ale także stanowi bazę dla zbrojenia i nadbetonu. Jej szerokość zapewnia odpowiednie podparcie dla pustaków i stabilność podczas montażu, a wysokość jest kluczowa dla prawidłowego ułożenia zbrojenia oraz dla zapewnienia odpowiedniego krycia betonu. Solidność i precyzja wykonania stopki są zatem niezbędne dla zapewnienia integralności i nośności całego stropu.

Standardowe długości belek: Tabela wymiarów od 1,8 m do 8,6 m

Producenci belek stropowych Teriva oferują szeroki wachlarz długości, co pozwala na dopasowanie ich do niemal każdej rozpiętości stropu. Długości te są modularne, co ułatwia projektowanie i minimalizuje potrzebę docinania belek na budowie. Standardowo, belki te dostępne są w przedziale od 1,8 metra do 8,6 metra. Poniższa tabela przedstawia typowe zakresy długości dla różnych systemów stropowych Teriva:

Warto zaznaczyć, że dla popularnego systemu Teriva 4.0/1, długości belek są ściśle określone i zazwyczaj mieszczą się w przedziale od 2,1 metra do 7,2 metra, z typowym stopniowaniem co 20 lub 30 cm. Dłuższe belki są stosowane w systemach Teriva 6.0 i 8.0, które są przeznaczone do pokonywania większych rozpiętości.

Modułowy skok długości (co 20-30 cm) jak dopasować belkę do projektu?

Koncepcja modułowego skoku długości belek Teriva, wynosząca zazwyczaj 20 lub 30 cm, jest kluczowa dla elastyczności projektowania. Dzięki temu, że belki dostępne są w precyzyjnie określonych, powtarzalnych długościach, można je łatwo dopasować do konkretnej rozpiętości stropu. Aby dobrać odpowiednią długość belki, należy zmierzyć rozpiętość stropu i dodać do niej wymagane oparcie na murze (minimalnie 8 cm z każdej strony). Następnie wybieramy belkę o długości najbliższej obliczonej wartości, ale nie krótszej niż wymagane minimum. Na przykład, jeśli rozpiętość wynosi 5 metrów, a potrzebujemy 8 cm oparcia z każdej strony, potrzebujemy belki o długości co najmniej 500 cm + 8 cm + 8 cm = 516 cm. W takim przypadku wybierzemy belkę o długości 5,1 m lub 5,4 m, w zależności od dostępności i preferencji projektowych. Precyzyjne dopasowanie minimalizuje potrzebę docinania, co oszczędza czas i materiał.

Waga belki Teriva ile waży metr bieżący i jak to wpływa na montaż?

Chociaż dokładna waga metra bieżącego belki Teriva może się nieznacznie różnić w zależności od producenta i konkretnego typu belki (np. ze względu na różnice w ilości zbrojenia), jest ona na tyle znacząca, że stanowi istotny czynnik logistyczny i wykonawczy. Dłuższe belki, które są niezbędne do pokonywania większych rozpiętości, ważą odpowiednio więcej. Ta waga ma bezpośredni wpływ na sposób transportu i montażu. Przy dłuższych i cięższych belkach, często konieczne jest użycie sprzętu mechanicznego, takiego jak dźwig budowlany lub ładowarka teleskopowa, do ich podnoszenia i precyzyjnego układania. Nawet krótsze belki, choć lżejsze, wymagają ostrożności przy przenoszeniu. Ogólna masa 1 m² gotowego stropu Teriva 4.0/1 wynosi około 268 kg, a same belki stanowią znaczną część tej wagi, co podkreśla ich istotność konstrukcyjną i wpływ na proces budowlany.

Rozstaw belek i wysokość konstrukcyjna wymiary, które definiują cały strop

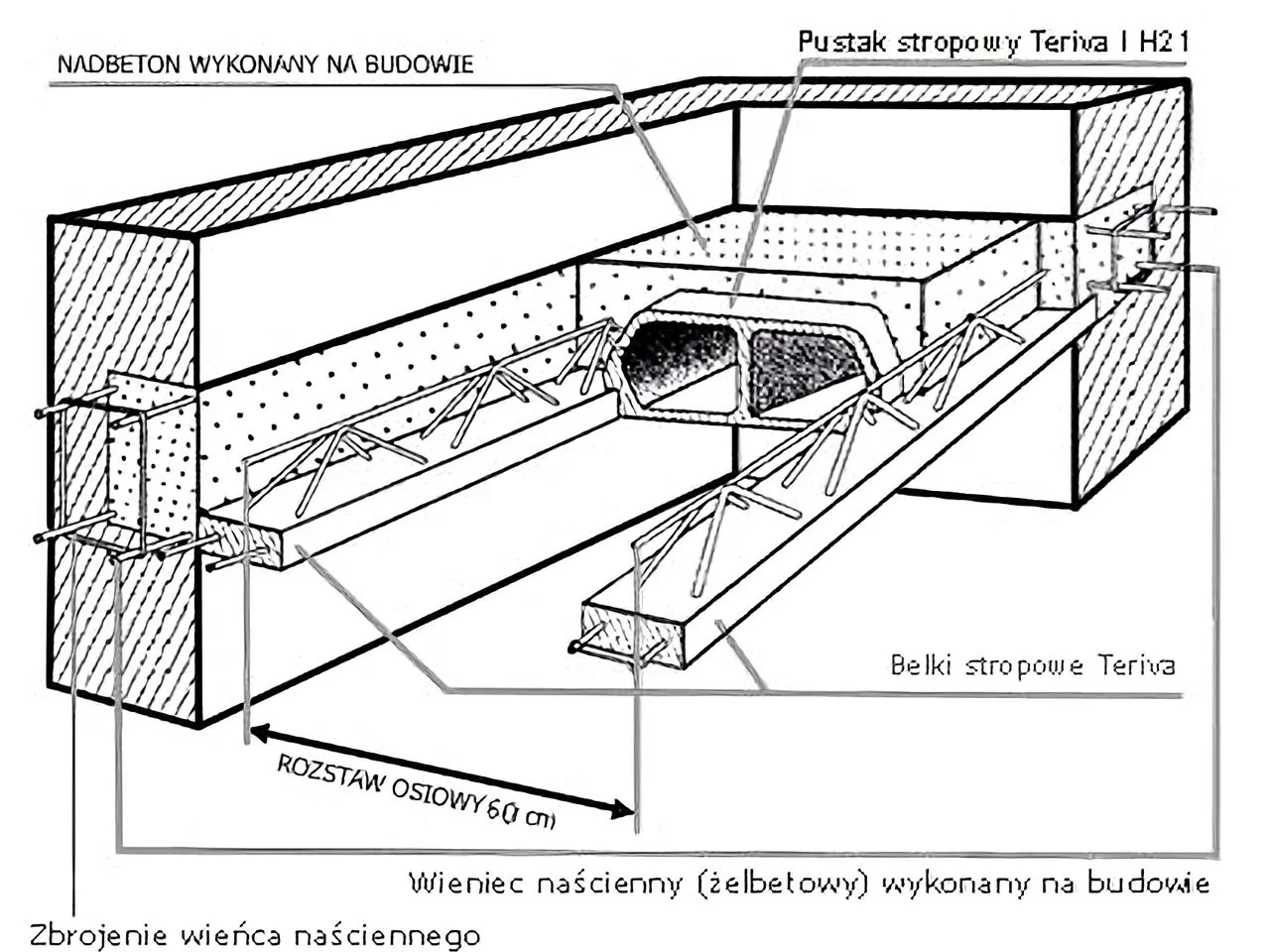

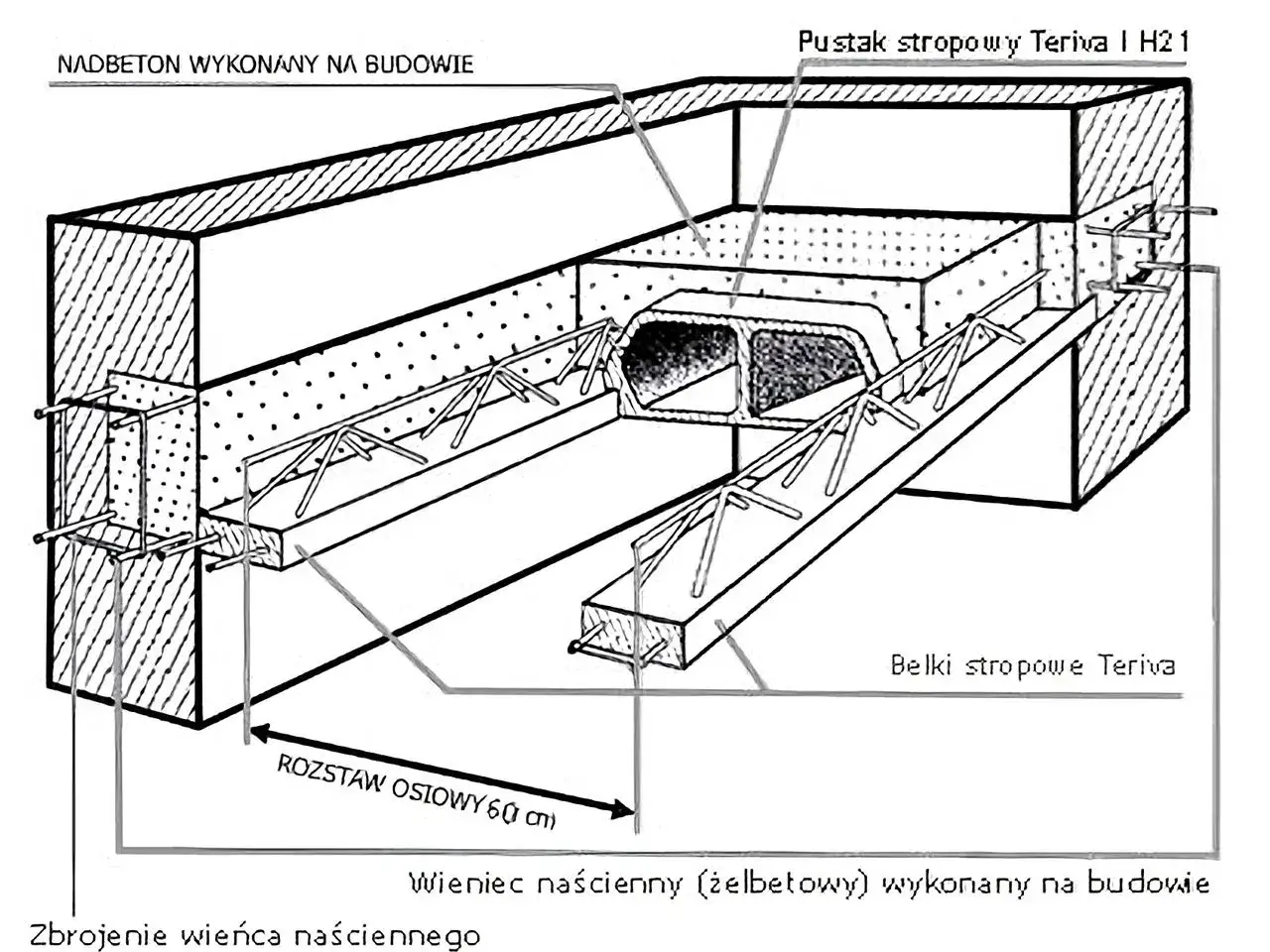

Standardowy rozstaw osiowy 60 cm dlaczego to najważniejszy wymiar montażowy?

Standardowy rozstaw osiowy belek Teriva, wynoszący 60 cm, jest jednym z kluczowych wymiarów montażowych, który determinuje nie tylko liczbę potrzebnych belek i pustaków, ale także prawidłowe rozłożenie obciążeń na całą konstrukcję stropu. Ten wymiar jest ściśle powiązany z wymiarami pustaków stropowych i zapewnia, że obciążenia z powierzchni stropu są równomiernie przenoszone na belki, a następnie na ściany nośne. Precyzyjne zachowanie tego rozstawu jest absolutnie niezbędne dla prawidłowego funkcjonowania stropu i jego nośności. Odstępstwa od tej wartości mogą prowadzić do koncentracji naprężeń w niewłaściwych miejscach, osłabienia konstrukcji i ryzyka jej uszkodzenia.

Rozstaw 45 cm kiedy stosuje się gęstsze ułożenie belek?

W niektórych systemach stropowych, takich jak popularny Teriva I Bis, stosuje się gęstszy rozstaw osiowy belek, wynoszący 45 cm. Takie rozwiązanie jest stosowane przede wszystkim w sytuacjach, gdy wymagana jest zwiększona nośność stropu. Mniejszy rozstaw oznacza większą liczbę belek na danej powierzchni, co przekłada się na lepsze rozłożenie obciążeń i możliwość przenoszenia większych ciężarów użytkowych lub stałych. Choć gęstsze ułożenie belek może wiązać się z nieco większym zużyciem materiałów (więcej belek i pustaków), jest to uzasadnione w przypadkach, gdy standardowy rozstaw 60 cm mógłby okazać się niewystarczający, na przykład przy projektowaniu stropów nad pomieszczeniami o podwyższonych wymaganiach obciążeniowych.

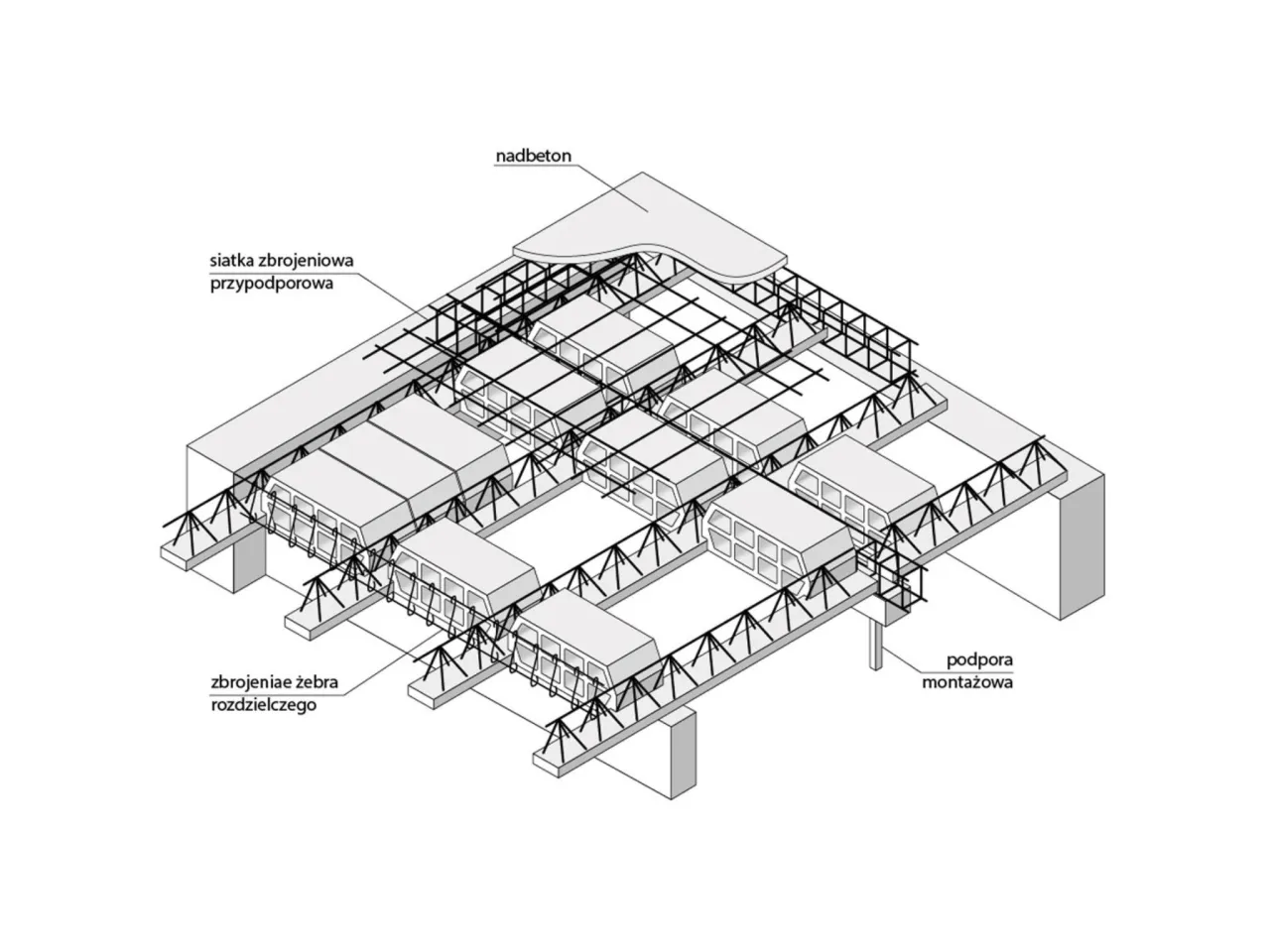

Wysokość konstrukcyjna stropu: od czego zależy i jak ją obliczyć? (belka + pustak + nadbeton)

Wysokość konstrukcyjna stropu to jego całkowita grubość po zakończeniu prac budowlanych, czyli po zabetonowaniu. Jest ona sumą kilku kluczowych elementów: wysokości pustaka stropowego oraz grubości warstwy nadbetonu. Wysokość stopki belki jest już uwzględniona w tej sumie, ponieważ belka jest elementem prefabrykowanym, który stanowi część konstrukcji nośnej. Obliczenie wysokości konstrukcyjnej jest proste: wysokość konstrukcyjna = wysokość pustaka + grubość nadbetonu. Na przykład, dla systemu Teriva 4.0/1, gdzie standardowy pustak ma wysokość 21 cm, a grubość nadbetonu wynosi 3 cm, wysokość konstrukcyjna stropu wynosi 21 cm + 3 cm = 24 cm. Systemy takie jak Teriva 6.0 czy 8.0 charakteryzują się większymi wysokościami konstrukcyjnymi, co wynika z zastosowania wyższych pustaków i/lub grubszej warstwy nadbetonu, co bezpośrednio przekłada się na ich zdolność do przenoszenia większych obciążeń i pokonywania większych rozpiętości.

Wymiary belek w najpopularniejszych systemach Teriva praktyczne porównanie

Teriva 4.0/1: Wymiary i specyfikacja najczęściej wybieranego stropu w Polsce

System Teriva 4.0/1 jest bezsprzecznie najczęściej wybieranym stropem w Polsce, co wynika z jego optymalnego stosunku ceny do parametrów technicznych, idealnie dopasowanego do potrzeb większości budynków jednorodzinnych. Jego specyfikacja wymiarowa jest kluczowa dla zrozumienia jego popularności:

• Rozpiętość modularna stropu: Od 2,1 m do 7,2 m. Ta szeroka gama rozpiętości sprawia, że system ten jest niezwykle uniwersalny.
• Rozstaw osiowy belek: 60 cm. Jest to standardowy i sprawdzony rozstaw, zapewniający równomierne rozłożenie obciążeń.
• Wysokość konstrukcyjna: 24 cm. Składa się na nią pustak o wysokości 21 cm i 3 cm nadbetonu, co jest optymalnym rozwiązaniem dla wielu typowych zastosowań.
• Grubość warstwy nadbetonu: 3 cm. Wystarczająca do zapewnienia odpowiedniego zespolenia belek z pustakami i przenoszenia obciążeń.
• Masa 1 m² gotowego stropu: Około 268 kg. Jest to umiarkowana waga, która nie stanowi nadmiernego obciążenia dla konstrukcji ścian.
• Zużycie belek na 1 m² stropu: 1,67 mb. Wskazuje to na efektywność wykorzystania materiału.

Te parametry sprawiają, że Teriva 4.0/1 jest rozwiązaniem ekonomicznym i łatwym w montażu, a jednocześnie zapewniającym odpowiedni poziom bezpieczeństwa dla typowych budynków.

Teriva 6.0 i 8.0: Kiedy potrzebujesz większych rozpiętości i jak zmieniają się wymiary belek?

Systemy Teriva 6.0 i 8.0 są przeznaczone do zastosowań, gdzie wymagane są większe rozpiętości stropów niż te, które może pokonać standardowy system 4.0/1. Kluczową różnicą, która umożliwia osiągnięcie tych większych rozpiętości, jest zastosowanie belek o większym zbrojeniu lub większej wysokości konstrukcyjnej całego stropu. Oznacza to, że belki w tych systemach są zazwyczaj mocniejsze i cięższe. Zmienia się również wysokość konstrukcyjna stropu jest ona większa niż 24 cm, co wynika z zastosowania wyższych pustaków i/lub grubszej warstwy nadbetonu. Te cechy sprawiają, że systemy 6.0 i 8.0 są bardziej wymagające pod względem konstrukcyjnym i montażowym, ale jednocześnie oferują większą swobodę w projektowaniu przestrzeni, eliminując potrzebę stosowania dodatkowych podpór pośrednich na dużych powierzchniach.

Inne systemy (np. Teriva I Bis) charakterystyka wymiarowa

Rynek systemów stropowych jest zróżnicowany i oferuje rozwiązania dopasowane do specyficznych potrzeb projektowych. Jednym z takich przykładów jest system Teriva I Bis, który wyróżnia się specyficzną charakterystyką wymiarową. Jego kluczową cechą jest rozstaw osiowy belek wynoszący 45 cm, w przeciwieństwie do standardowych 60 cm. Taki gęstszy układ belek znacząco zwiększa nośność stropu, co czyni go dobrym wyborem w sytuacjach, gdy przewidywane obciążenia użytkowe są wyższe lub gdy projekt wymaga szczególnej sztywności konstrukcji. Zwiększona liczba belek i pustaków na metrze kwadratowym przekłada się na nieco wyższe koszty materiałowe, ale jednocześnie zapewnia większe bezpieczeństwo i stabilność w trudniejszych warunkach obciążeniowych. Poza tym systemem, na rynku mogą pojawiać się inne warianty, które różnią się detalami konstrukcyjnymi lub wymiarami pustaków, oferując wykonawcom i projektantom jeszcze większą elastyczność w doborze optymalnego rozwiązania.

Praktyczne aspekty wymiarowania o czym nie można zapomnieć?

Minimalne oparcie belki na murze kluczowe 8 cm dla stabilności

Absolutnie krytycznym aspektem montażu stropu Teriva jest zapewnienie odpowiedniego oparcia każdej belki na podporze stałej, czyli na murze lub wieńcu. Minimalna wymagana długość tego oparcia to 8 cm. Jest to wymiar, którego nie wolno bagatelizować, ponieważ bezpośrednio wpływa na stabilność i bezpieczeństwo całej konstrukcji. Niewystarczające oparcie, czyli krótsze niż 8 cm, może prowadzić do zsuwania się belek pod wpływem obciążeń, powstawania rys w murze, a w skrajnych przypadkach nawet do awarii stropu. Jest to jeden z najczęstszych błędów wykonawczych, który można łatwo uniknąć poprzez dokładne mierzenie i prawidłowe układanie belek zgodnie z projektem. Pamiętajmy, że 8 cm to absolutne minimum, a w niektórych sytuacjach projektowych może być ono zwiększone.

Jak wymiary pustaków (np. wysokość 21 cm) wpływają na finalną grubość stropu?

Wymiary pustaków stropowych, zwłaszcza ich wysokość, mają bezpośredni i fundamentalny wpływ na finalną grubość (czyli wysokość konstrukcyjną) całego stropu. Pustaki, obok belek i nadbetonu, stanowią integralną część konstrukcji nośnej. W systemie Teriva 4.0/1 standardowy pustak ma wysokość 21 cm. Kiedy dodamy do tego grubość warstwy nadbetonu (zazwyczaj 3 cm), otrzymujemy całkowitą wysokość konstrukcyjną stropu wynoszącą 24 cm. Oznacza to, że wybór pustaków o określonej wysokości jest kluczowy dla osiągnięcia zamierzonej grubości stropu, która z kolei wpływa na jego nośność, izolacyjność akustyczną i termiczną, a także na ogólną estetykę wnętrza. Stosowanie pustaków o innych wymiarach niż przewidziane w projekcie może zaburzyć prawidłowe działanie stropu.

Przeczytaj również: Jak długo podlewać strop betonowy, aby uniknąć pęknięć?

Najczęstsze błędy przy wymiarowaniu stropu Teriva i jak ich uniknąć?

Podczas wymiarowania i montażu stropów Teriva, podobnie jak w przypadku każdej konstrukcji budowlanej, mogą pojawić się błędy. Świadomość najczęstszych z nich pozwala na ich skuteczne uniknięcie:

• Niewłaściwe oparcie belek: Zbyt krótkie oparcie belek na murze (poniżej wymaganego minimum 8 cm) jest częstym błędem. Unikaj go przez precyzyjne mierzenie i upewnienie się, że każda belka jest prawidłowo podparta.
• Błędny rozstaw osiowy belek: Odstępstwa od ustalonego w projekcie rozstawu (np. 60 cm lub 45 cm) mogą zaburzyć rozkład obciążeń. Zachowaj stały i zgodny z projektem rozstaw, używając np. sznurka lub łaty.
• Niewłaściwy dobór typu stropu: Wybór systemu Teriva niedopasowanego do rozpiętości lub przewidywanych obciążeń. Zawsze konsultuj się z konstruktorem, aby dobrać odpowiedni typ stropu (np. 4.0/1, 6.0, 8.0).
• Brak uwzględnienia dylatacji: W większych budynkach brak dylatacji między oddzielnymi częściami stropu może prowadzić do naprężeń. Projekt powinien uwzględniać dylatacje, jeśli są wymagane.
• Niewłaściwe zbrojenie dodatkowe: Brak lub błędne wykonanie zbrojenia dodatkowego (np. nad belkami podporowymi) osłabia konstrukcję. Przestrzegaj zaleceń projektowych dotyczących zbrojenia.

Kluczem do uniknięcia błędów jest dokładne przestrzeganie projektu wykonanego przez uprawnionego konstruktora oraz staranny nadzór na budowie.

Dobór właściwych wymiarów belek Teriva jak podjąć ostateczną decyzję?

Podjęcie ostatecznej decyzji o doborze właściwych wymiarów belek Teriva wymaga uwzględnienia kilku kluczowych czynników. Po pierwsze, rozpiętość stropu jest decydująca im większa, tym mocniejsze i potencjalnie dłuższe belki będą potrzebne. Po drugie, należy oszacować przewidywane obciążenia, zarówno stałe (np. ciężar własny stropu, wykończenia), jak i użytkowe (np. meble, ludzie). Po trzecie, istotna jest również wymagana wysokość konstrukcyjna, która wpływa na ogólną bryłę budynku i możliwość aranżacji przestrzeni. Nie można zapominać o czynnikach praktycznych, takich jak dostępność materiałów w danym regionie i budżet. Jednak najważniejszym krokiem jest zawsze konsultacja z uprawnionym konstruktorem. Tylko profesjonalista, analizując wszystkie te aspekty, jest w stanie przygotować projekt, który zagwarantuje bezpieczeństwo, stabilność i trwałość stropu, dopasowany do specyfiki danej budowy.
