Dylatacja między budynkami to nie tylko techniczny detal, ale przede wszystkim kluczowy element zapewniający bezpieczeństwo i długowieczność całej konstrukcji. Ignorowanie jej znaczenia może prowadzić do kosztownych i niebezpiecznych problemów. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci zrozumieć, dlaczego dylatacje są tak ważne, jakie są ich rodzaje, jak prawidłowo je projektować i wykonywać, a także jakie materiały wybrać, by zapewnić trwałość i funkcjonalność każdego obiektu.
Dylatacja między budynkami jest kluczowa dla bezpieczeństwa i trwałości konstrukcji
- Dylatacja to celowo zaprojektowana szczelina, oddzielająca konstrukcje i kompensująca odkształcenia.
- Chroni budynki przed skutkami zmian temperatury, osiadania, drgań i skurczu materiałów.
- Wyróżnia się dylatacje konstrukcyjne, termiczne, przeciwdrganiowe i technologiczne.
- Szerokość dylatacji (zazwyczaj 2-5 cm) musi być precyzyjnie określona w projekcie budowlanym.
- Prawidłowe wypełnienie i zabezpieczenie dylatacji jest niezbędne dla izolacji i ochrony przed czynnikami zewnętrznymi.
- Dylatacje przeciwpożarowe wymagają certyfikowanych materiałów o określonej klasie odporności ogniowej.
Dylatacja między budynkami dlaczego jest absolutnie kluczowa dla bezpieczeństwa konstrukcji
W świecie budownictwa istnieją elementy, które choć często niedostrzegane, odgrywają fundamentalną rolę w zapewnieniu stabilności i bezpieczeństwa obiektu. Jednym z nich jest dylatacja między budynkami. Ale czym właściwie jest ta tajemnicza szczelina i dlaczego jej obecność jest tak istotna? Dylatacja to celowo zaprojektowana przerwa, która oddziela od siebie dwie konstrukcje, pozwalając im na niezależną pracę. Jej podstawowym zadaniem jest kompensacja odkształceń i przemieszczeń, które nieustannie oddziałują na budynek.
Co to jest przerwa dylatacyjna i przed czym chroni budynek?
Przerwa dylatacyjna to świadomie wykonane w konstrukcji budynku przecięcie, które ma na celu rozdzielenie jego poszczególnych części. Jej głównym celem jest umożliwienie niezależnego ruchu i odkształcania się tych części, co zapobiega powstawaniu niebezpiecznych naprężeń. Chroni ona budynek przed szerokim spektrum czynników, które mogłyby doprowadzić do jego uszkodzenia.
Niewidzialne siły działające na budynek: osiadanie, termika i drgania
Każdy budynek jest narażony na działanie szeregu sił, które mogą wpływać na jego integralność. Jednym z najczęstszych czynników są zmiany temperatury materiały budowlane, takie jak beton czy stal, rozszerzają się pod wpływem ciepła i kurczą w niskich temperaturach. Równie istotne jest zjawisko osiadania gruntu, które może być nierównomierne pod różnymi częściami budynku, prowadząc do jego przechylenia lub pęknięć. Do tego dochodzą drgania, generowane na przykład przez ruch uliczny, linie kolejowe czy pracę maszyn budowlanych, które mogą przenosić się na konstrukcję. Nie można również zapomnieć o skurczu materiałów, zwłaszcza betonu, który kurczy się podczas procesu wiązania. Dylatacja stanowi swoiste "zawiasy" dla budynku, pozwalając mu na bezpieczne reagowanie na te nieustannie działające siły.
Konsekwencje braku lub błędnego wykonania dylatacji: od pęknięć po katastrofę budowlaną
Ignorowanie potrzeby wykonania dylatacji lub jej nieprawidłowe zaprojektowanie i wykonanie może mieć bardzo poważne konsekwencje. W najlepszym przypadku będziemy mieli do czynienia z nieestetycznymi pęknięciami ścian, uszkodzeniami elewacji czy problemami z izolacją termiczną i akustyczną. W skrajnych przypadkach, gdy naprężenia przekroczą wytrzymałość materiałów, może dojść do poważnych uszkodzeń konstrukcyjnych, a nawet do utraty stabilności całego obiektu, co stanowi bezpośrednie zagrożenie dla życia i zdrowia jego użytkowników. Prawidłowo wykonana dylatacja jest zatem inwestycją w bezpieczeństwo i trwałość budynku.
Rodzaje dylatacji budowlanych którą i kiedy należy zastosować?
W zależności od przyczyn powstawania odkształceń i specyfiki konstrukcji, stosuje się różne rodzaje dylatacji. Zrozumienie ich zastosowania jest kluczowe dla prawidłowego projektu i wykonania. Każdy typ dylatacji ma swoje unikalne zadanie i jest dobierany do konkretnych potrzeb obiektu.
Dylatacja konstrukcyjna: gdy łączysz stare z nowym lub zmieniasz obciążenia
Dylatacje konstrukcyjne są niezbędne w sytuacjach, gdy mamy do czynienia ze znaczącymi zmianami w układzie konstrukcyjnym budynku. Dotyczy to na przykład sytuacji, gdy rozbudowujemy istniejący obiekt dylatacja musi oddzielić starą część od nowo wznoszonej, zapobiegając przenoszeniu się naprężeń między nimi. Podobnie dzieje się, gdy zmienia się sposób posadowienia budynku lub gdy występują duże różnice w obciążeniach poszczególnych jego części. Pozwala to na niezależną pracę różnych segmentów konstrukcji.
Dylatacja termiczna: jak opanować "oddychanie" budynku pod wpływem temperatury?
Każdy materiał budowlany reaguje na zmiany temperatury rozszerza się, gdy jest ciepło, i kurczy, gdy jest zimno. Dylatacja termiczna ma za zadanie skompensować te naturalne procesy. Zapobiega ona powstawaniu naprężeń ściskających i rozciągających, które mogłyby doprowadzić do pękania ścian czy elewacji. Można powiedzieć, że dylatacja termiczna pozwala budynkowi "oddychać" i bezpiecznie reagować na wahania temperatury otoczenia.
Dylatacja przeciwdrganiowa: niezbędna ochrona przy ruchliwej ulicy lub torach
W dzisiejszych czasach, gdy wiele budynków znajduje się w pobliżu ruchliwych dróg, torowisk kolejowych czy w sąsiedztwie zakładów przemysłowych, drgania są realnym problemem. Dylatacje przeciwdrganiowe działają jak amortyzatory, izolując konstrukcję budynku od wibracji przenoszonych przez grunt. Zapobiega to przenoszeniu się nieprzyjemnych i potencjalnie szkodliwych dla konstrukcji drżeń do wnętrza budynku.
Dylatacja technologiczna: kluczowa przy pracy z materiałami takimi jak beton
Niektóre materiały budowlane, takie jak beton, mają swoje specyficzne właściwości, które należy uwzględnić w projekcie. Beton podczas wiązania ulega procesowi skurczu, co może prowadzić do powstawania naprężeń i pęknięć. Dylatacje technologiczne są projektowane tak, aby kompensować te naturalne procesy zachodzące w materiale, zapewniając jego stabilność i integralność w początkowej fazie eksploatacji.
Projektowanie dylatacji między budynkami: co mówią przepisy i jak dobrać szerokość?
Kluczową rolę w zapewnieniu prawidłowego funkcjonowania dylatacji odgrywa projektant. To on, na podstawie analizy konstrukcji, materiałów i przewidywanych obciążeń, określa jej parametry. Lokalizacja, szerokość i sposób wykonania dylatacji muszą być precyzyjnie zapisane w projekcie budowlanym, stanowiąc integralną część dokumentacji technicznej obiektu.
Rola projektanta: dlaczego dylatacja musi być uwzględniona w projekcie budowlanym?
Dylatacja nie jest elementem, który można dodać "przy okazji". Jej prawidłowe zaprojektowanie wymaga specjalistycznej wiedzy inżynierskiej. Projektant musi wziąć pod uwagę wiele czynników, takich jak geometria budynku, rodzaj użytych materiałów, przewidywane obciążenia termiczne i mechaniczne, a także warunki gruntowe. Tylko kompleksowa analiza pozwala na określenie optymalnych rozwiązań, które zapewnią skuteczność dylatacji przez cały okres użytkowania budynku.
Jak szeroka powinna być szczelina? Czynniki decydujące o wymiarach
Szerokość dylatacji nie jest przypadkowa. Jest ona wynikiem szczegółowych obliczeń inżynierskich, uwzględniających między innymi wielkość budynku, jego konstrukcję, rodzaj użytych materiałów oraz przewidywany zakres odkształceń termicznych i osiadania. Chociaż typowa szerokość dylatacji między budynkami mieści się zazwyczaj w przedziale 2-5 cm, ostateczny wymiar jest zawsze indywidualnie ustalany przez projektanta. Zbyt wąska dylatacja może nie spełnić swojej funkcji, a zbyt szeroka może stanowić problem techniczny i estetyczny.
Dylatacja a polskie prawo budowlane kluczowe wymagania
Polskie prawo budowlane oraz powiązane z nim normy techniczne nakładają na projektantów i wykonawców obowiązek uwzględnienia dylatacji w projektach budowlanych. Przepisy te mają na celu zapewnienie bezpieczeństwa konstrukcji, jej stabilności oraz trwałości, a także komfortu użytkowania obiektu. Niezgodność z obowiązującymi przepisami i normami może skutkować koniecznością wprowadzenia zmian lub nawet wstrzymaniem budowy. Przestrzeganie prawa budowlanego jest fundamentem bezpiecznego budownictwa.
Jak prawidłowo wykonać dylatację między budynkami? Krok po kroku
Prawidłowe wykonanie dylatacji jest równie ważne, jak jej właściwe zaprojektowanie. Proces ten można podzielić na trzy kluczowe etapy, z których każdy wymaga precyzji i stosowania odpowiednich materiałów i technik.
Etap 1: Przygotowanie szczeliny od fundamentów aż po dach
Pierwszym krokiem jest zapewnienie ciągłości samej szczeliny dylatacyjnej. Musi ona przebiegać przez wszystkie elementy konstrukcyjne budynku od fundamentów, przez ściany, aż po dach. Ważne jest, aby zachować jej równą szerokość na całej długości i zadbać o to, by nie została ona przypadkowo wypełniona podczas budowy. Ciągłość dylatacji jest warunkiem jej skutecznego działania.
Etap 2: Wypełnienie izolacyjne czym skutecznie ocieplić i wygłuszyć przerwę?
Po przygotowaniu szczeliny następuje etap jej wypełnienia. Wewnętrzna warstwa dylatacji pełni funkcję izolacyjną zarówno termiczną, jak i akustyczną. Najczęściej stosuje się do tego celu materiały takie jak wełna mineralna o odpowiedniej gęstości lub elastyczna pianka poliuretanowa. Materiał ten powinien być dopasowany do szerokości szczeliny i szczelnie ją wypełniać, zapobiegając przepływowi powietrza i przenoszeniu dźwięków.
Etap 3: Zabezpieczenie zewnętrzne jak chronić dylatację przed wodą i wiatrem?
Ostatnim etapem jest zewnętrzne zabezpieczenie dylatacji. Ma ono na celu ochronę wypełnienia i konstrukcji przed wnikaniem wody, wilgoci, wiatru i innych czynników atmosferycznych. Do tego celu wykorzystuje się specjalne, elastyczne profile dylatacyjne, taśmy rozprężne lub wysokiej jakości masy uszczelniające, na przykład na bazie poliuretanu. Te elementy zapewniają szczelność, jednocześnie pozwalając na ruchy dylatacji.
Materiały do dylatacji przegląd i zastosowanie
Dobór odpowiednich materiałów do wypełnienia i wykończenia dylatacji ma kluczowe znaczenie dla jej trwałości i funkcjonalności. Na rynku dostępnych jest wiele rozwiązań, które można dopasować do specyficznych potrzeb projektu.
Wypełnienie podstawowe: wełna mineralna, styropian czy pianki?
- Wełna mineralna: Doskonały materiał izolacyjny, charakteryzujący się dobrą odpornością ogniową i właściwościami akustycznymi. Jest elastyczna i łatwa w obróbce.
- Styropian: Choć stosowany rzadziej jako główne wypełnienie dylatacji między budynkami, może być używany w niektórych rozwiązaniach. Zapewnia dobrą izolację termiczną.
- Pianki poliuretanowe: Elastyczne i łatwe w aplikacji, doskonale wypełniają przestrzenie i zapewniają dobrą izolację termiczną. Mogą być stosowane jako samodzielne wypełnienie lub jako element systemu.
Uszczelniacze i masy elastyczne: poliuretany, silikony i akryle
- Poliuretany: Charakteryzują się wysoką elastycznością, dobrą przyczepnością do większości materiałów budowlanych i odpornością na warunki atmosferyczne. Są idealne do uszczelniania zewnętrznego.
- Silikony: Odporne na wilgoć i promieniowanie UV, zachowują elastyczność w szerokim zakresie temperatur. Stosowane głównie tam, gdzie wymagana jest odporność na wodę.
- Akryle: Bardziej sztywne niż poliuretany czy silikony, ale łatwiejsze w malowaniu. Stosowane do uszczelnień wewnętrznych lub tam, gdzie ruchy dylatacji są niewielkie.

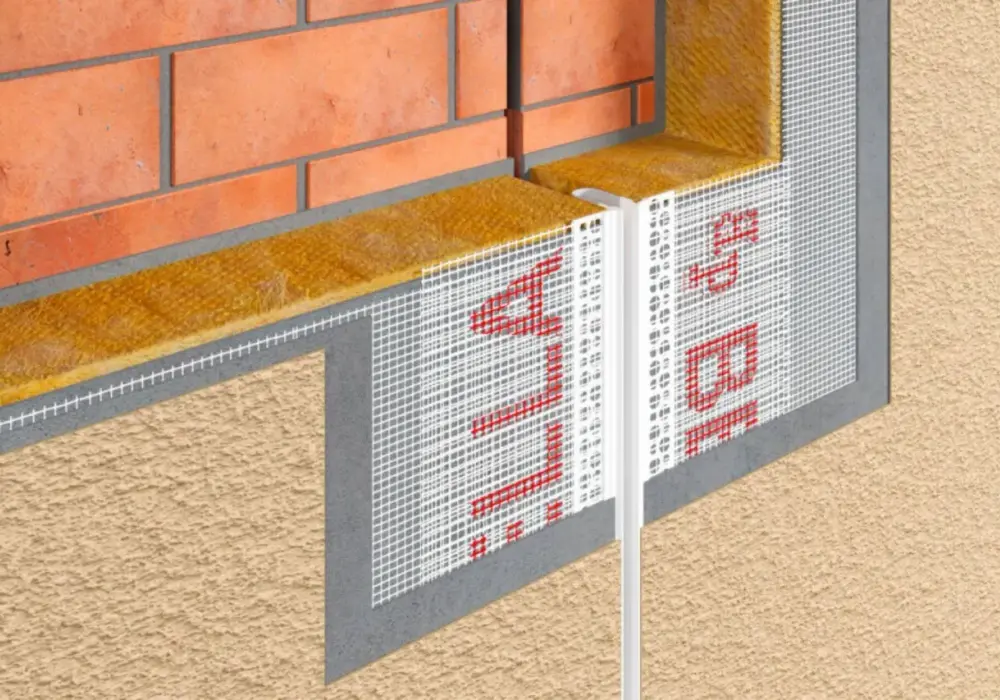

Systemowe profile dylatacyjne: estetyczne i funkcjonalne zamknięcie szczeliny
- Profile te stanowią estetyczne i trwałe wykończenie dylatacji. Zapewniają ochronę krawędzi szczeliny przed uszkodzeniami mechanicznymi, a także chronią przed wnikaniem brudu i wilgoci. Dostępne są w różnych materiałach (np. aluminium, tworzywa sztuczne) i kształtach, dopasowanych do stylu architektonicznego budynku.
Sznury i taśmy dylatacyjne kiedy warto je stosować?
- Sznury dylatacyjne, zazwyczaj wykonane z pianki polietylenowej, służą jako podkład pod masy uszczelniające. Pozwalają na uzyskanie odpowiedniej głębokości spoiny i zapobiegają przywieraniu uszczelniacza do dna szczeliny. Taśmy dylatacyjne natomiast mogą być stosowane do wstępnego uszczelniania lub jako element systemów izolacyjnych.
Szczególny przypadek: dylatacja przeciwpożarowa między budynkami
W przypadku budynków o podwyższonych wymaganiach bezpieczeństwa, dylatacja musi spełniać dodatkowe, rygorystyczne kryteria. Dylatacja przeciwpożarowa jest absolutnie niezbędna, gdy przerwa dylatacyjna przechodzi przez elementy oddzielenia przeciwpożarowego, takie jak ściany czy stropy, których zadaniem jest powstrzymanie rozprzestrzeniania się ognia. Jej celem jest zapobieganie przedostawaniu się płomieni i dymu do innych stref budynku przez szczelinę.
Kiedy dylatacja musi spełniać wymogi ochrony PPOŻ?
Wymogi ochrony przeciwpożarowej dotyczące dylatacji są aktywowane w momencie, gdy przerwa ta przecina przegrody budowlane o klasie odporności ogniowej. Dotyczy to przede wszystkim ścian i stropów, które mają za zadanie powstrzymać rozprzestrzenianie się ognia przez określony czas. W takich przypadkach dylatacja musi być wykonana z materiałów posiadających odpowiednie certyfikaty i zapewniających szczelność oraz izolacyjność ogniową.
Klasy odporności ogniowej (EI): Co oznaczają liczby EI30, EI60, EI120?
Klasyfikacja odporności ogniowej, oznaczana symbolem EI, określa zdolność elementu budowlanego do zachowania swoich funkcji w warunkach pożaru. Litera 'E' oznacza szczelność ogniową, czyli zdolność do zapobiegania przenikaniu płomieni i gorących gazów. Litera 'I' oznacza izolacyjność ogniową, czyli zdolność do ograniczenia wzrostu temperatury po stronie nienarażonej na ogień. Liczby następujące po symbolach (np. 30, 60, 120) wskazują czas w minutach, przez który element zachowuje te właściwości. Przykładowo, EI60 oznacza, że dylatacja zachowuje szczelność i izolacyjność ogniową przez 60 minut.
Materiały do wykonywania ogniochronnych zabezpieczeń dylatacji
- Wełna mineralna o odpowiedniej gęstości: Specjalna wełna mineralna, charakteryzująca się wysoką odpornością na wysokie temperatury, jest często stosowana do wypełniania dylatacji przeciwpożarowych.
- Ogniochronne masy, silikony i pianki: Na rynku dostępne są również specjalistyczne masy, silikony i pianki, które po utwardzeniu tworzą barierę ogniochronną.
Wszystkie te materiały muszą posiadać odpowiednie atesty i certyfikaty wydane przez niezależne jednostki badawcze, potwierdzające ich skuteczność w warunkach pożarowych.
Najczęstsze błędy przy wykonywaniu dylatacji i jak ich unikać
Nawet najlepiej zaprojektowana dylatacja może okazać się nieskuteczna, jeśli zostanie wykonana nieprawidłowo. Istnieje kilka powszechnych błędów, których należy unikać, aby zapewnić jej prawidłowe działanie i długowieczność konstrukcji.
Błąd nr 1: Nieciągłość dylatacji dlaczego szczelina musi przechodzić przez całą konstrukcję?
Jednym z najpoważniejszych błędów jest przerwanie ciągłości dylatacji. Może się to zdarzyć, gdy w trakcie budowy zostanie ona zasypana gruzem, zablokowana przez instalacje lub nie zostanie doprowadzona do samego końca. Nieciągłość dylatacji sprawia, że traci ona swoją funkcję, a naprężenia, które powinny być kompensowane, koncentrują się w jednym punkcie, prowadząc do powstawania pęknięć i uszkodzeń w innych miejscach konstrukcji.
Błąd nr 2: Niewłaściwe wypełnienie ryzyko mostków termicznych i akustycznych
Stosowanie niewłaściwych materiałów do wypełnienia dylatacji lub ich nieprawidłowa aplikacja to kolejny częsty problem. Użycie materiałów, które nie są wystarczająco elastyczne, lub pozostawienie pustych przestrzeni w wypełnieniu, może prowadzić do powstawania tzw. mostków termicznych i akustycznych. Przez takie mostki ucieka ciepło, a do wnętrza przenika hałas, co obniża komfort użytkowania budynku i zwiększa koszty ogrzewania.
Przeczytaj również: Łączenie belek drewnianych na długość: skuteczne metody i techniki
Błąd nr 3: Brak lub nieskuteczne uszczelnienie zewnętrzne prosta droga do zawilgocenia
Zabezpieczenie zewnętrzne dylatacji jest równie ważne, jak jej wypełnienie. Brak odpowiedniego uszczelnienia lub jego uszkodzenie podczas montażu czy eksploatacji, otwiera drogę wodzie deszczowej i wilgoci do wnętrza konstrukcji. Może to prowadzić do zawilgocenia materiałów budowlanych, rozwoju pleśni, a w konsekwencji do osłabienia wytrzymałości konstrukcji i problemów zdrowotnych mieszkańców. Staranne uszczelnienie zewnętrzne to gwarancja ochrony przed czynnikami atmosferycznymi.
