Prawidłowe połączenie drewnianego stropu ze ścianą murowaną to jeden z tych etapów budowy, który decyduje o bezpieczeństwie i trwałości całego domu. W tym artykule przyjrzymy się bliżej technicznym aspektom tego kluczowego detalu, dostarczając konkretnych wskazówek i sprawdzonych metod, które pomogą Ci uniknąć kosztownych błędów.
Dlaczego prawidłowe oparcie drewnianego stropu na murze jest fundamentem bezpieczeństwa Twojego domu?
Wznoszenie domu to proces, w którym każdy element konstrukcyjny ma swoje znaczenie. Jednak połączenie stropu z murem to etap o szczególnej wadze. To właśnie tutaj przenoszone są ogromne obciążenia z całej kondygnacji na ściany nośne, a błędy popełnione na tym etapie mogą mieć katastrofalne skutki. Niewłaściwie wykonane oparcie to prosta droga do problemów, które mogą zaważyć na bezpieczeństwie Twojej rodziny i trwałości całej inwestycji. Dlatego tak ważne jest, aby zrozumieć, jak powinno wyglądać to połączenie i dlaczego jego poprawność jest absolutnie kluczowa.
Konsekwencje błędów konstrukcyjnych – od zawilgocenia po utratę nośności
Błędy w wykonawstwie połączeń stropowych mogą prowadzić do szeregu poważnych problemów. Jednym z najczęstszych jest zawilgocenie drewna, które w konsekwencji prowadzi do jego gnicia, czyli korozji biologicznej. Wilgoć, podciągana z muru lub kondensująca się w nieprawidłowo zaizolowanych miejscach, niszczy strukturę drewna, osłabiając jego nośność. To z kolei może prowadzić do stopniowego osłabienia całej konstrukcji stropu, a w skrajnych przypadkach nawet do utraty jego nośności. Taka sytuacja stwarza realne ryzyko katastrofy budowlanej. Ponadto, nieprawidłowe połączenia często generują mostki termiczne miejsca, przez które ucieka ciepło z budynku, co znacząco obniża jego efektywność energetyczną i zwiększa koszty ogrzewania.
Stabilność, trwałość i spokój na lata – co zyskujesz dzięki poprawnemu wykonawstwu?
Kiedy oparcie stropu na murze jest wykonane zgodnie ze sztuką budowlaną, zyskujesz pewność, że Twój dom jest bezpieczny i stabilny. Poprawne wykonawstwo to gwarancja długowieczności konstrukcji. Drewno, odpowiednio zabezpieczone przed wilgocią i prawidłowo podparte, będzie służyć przez dziesięciolecia bez utraty swoich właściwości. Unikasz w ten sposób kosztownych napraw i problemów związanych z degradacją materiałów. Przede wszystkim jednak, zapewniasz sobie i swojej rodzinie spokój i bezpieczeństwo, wiedząc, że fundamenty Waszego komfortu są solidne i niezawodne.
Zanim zaczniesz: kluczowe elementy połączenia stropu z murem, które musisz znać
Zanim przystąpisz do jakichkolwiek prac, musisz poznać podstawowe zasady i elementy konstrukcyjne, które są absolutnie niezbędne do prawidłowego wykonania połączenia drewnianego stropu z murem. Zrozumienie tych kwestii pozwoli Ci uniknąć wielu problemów na dalszych etapach budowy i zapewni solidne podstawy dla całej konstrukcji.

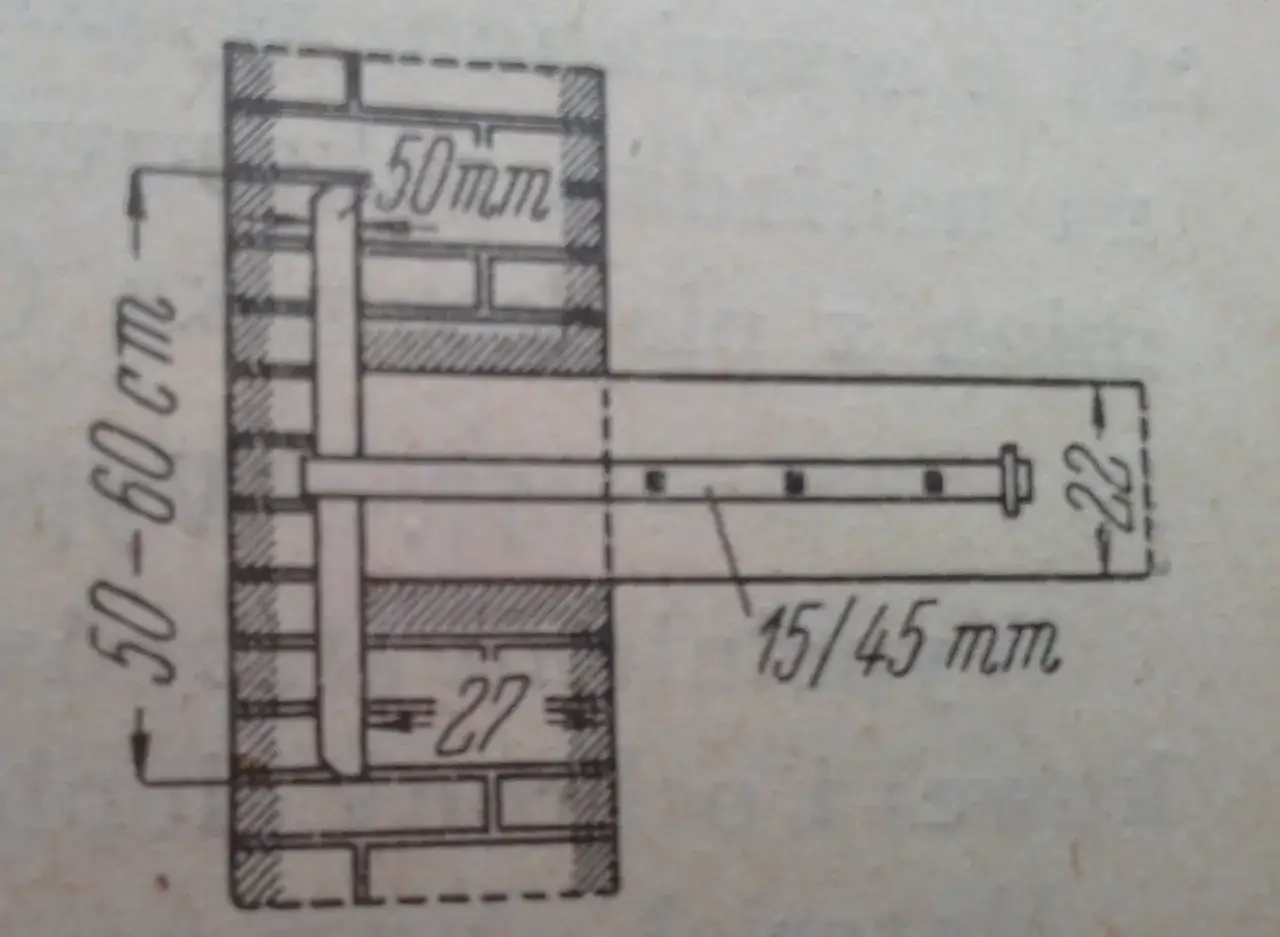

Rola wieńca żelbetowego – dlaczego nie można opierać belek bezpośrednio na bloczkach?
Jednym z kluczowych elementów, o którym musisz pamiętać, jest wieniec żelbetowy. Stropy drewniane, w przeciwieństwie do stropów betonowych, nie pełnią funkcji tarczy usztywniającej budynek. Dlatego też belki stropowe nie są zatapiane bezpośrednio w wieńcu, ale opierają się na nim. Wieniec, często wykonany w specjalnych kształtkach typu U, pełni niezwykle ważną rolę: równomiernie rozkłada obciążenia przenoszone z belek stropowych na ściany nośne. Pominięcie tego elementu lub jego nieprawidłowe wykonanie prowadzi do koncentracji naprężeń w murze, co może skutkować jego pękaniem i osłabieniem całej konstrukcji budynku.
Izolacja przeciwwilgociowa: Twoja pierwsza linia obrony przed zgnilizną drewna
Kolejnym absolutnie kluczowym elementem jest izolacja przeciwwilgociowa. Drewno i materiały murowe mają różne właściwości higroskopijne, co oznacza, że mur zawsze będzie zawierał pewną ilość wilgoci. Bezpośredni kontakt drewna z murem prowadzi do podciągania tej wilgoci przez drewno, co jest prostą drogą do jego szybkiego zawilgocenia i rozwoju grzybów oraz pleśni. Aby temu zapobiec, między końcem belki a murem musi znajdować się warstwa izolacyjna. Najczęściej stosuje się w tym celu specjalną płynną papę lub grubą folię budowlaną. Jej zadaniem jest fizyczne oddzielenie drewna od materiału murowego, chroniąc je przed degradacją biologiczną.
Dylatacja i wentylacja – jak zapewnić belce „oddech” w gnieździe muru?
Bardzo ważnym aspektem jest również zapewnienie odpowiedniej wentylacji i dylatacji w miejscu osadzenia belki w murze. Nie wystarczy jedynie położyć izolację przeciwwilgociową. Konieczne jest pozostawienie niewielkiej, kilkucentymetrowej pustki powietrznej wokół bocznych powierzchni i czoła belki, która znajduje się w tzw. gnieździe muru. Całkowite "owinięcie" belki papą bez pozostawienia tej przestrzeni jest poważnym błędem. Dlaczego? Ponieważ uniemożliwia to odparowanie ewentualnej wilgoci, która mogłaby się zebrać w gnieździe, co przyspiesza proces gnicia drewna. Ta szczelina pozwala belce „oddychać” i odprowadzać wilgoć.

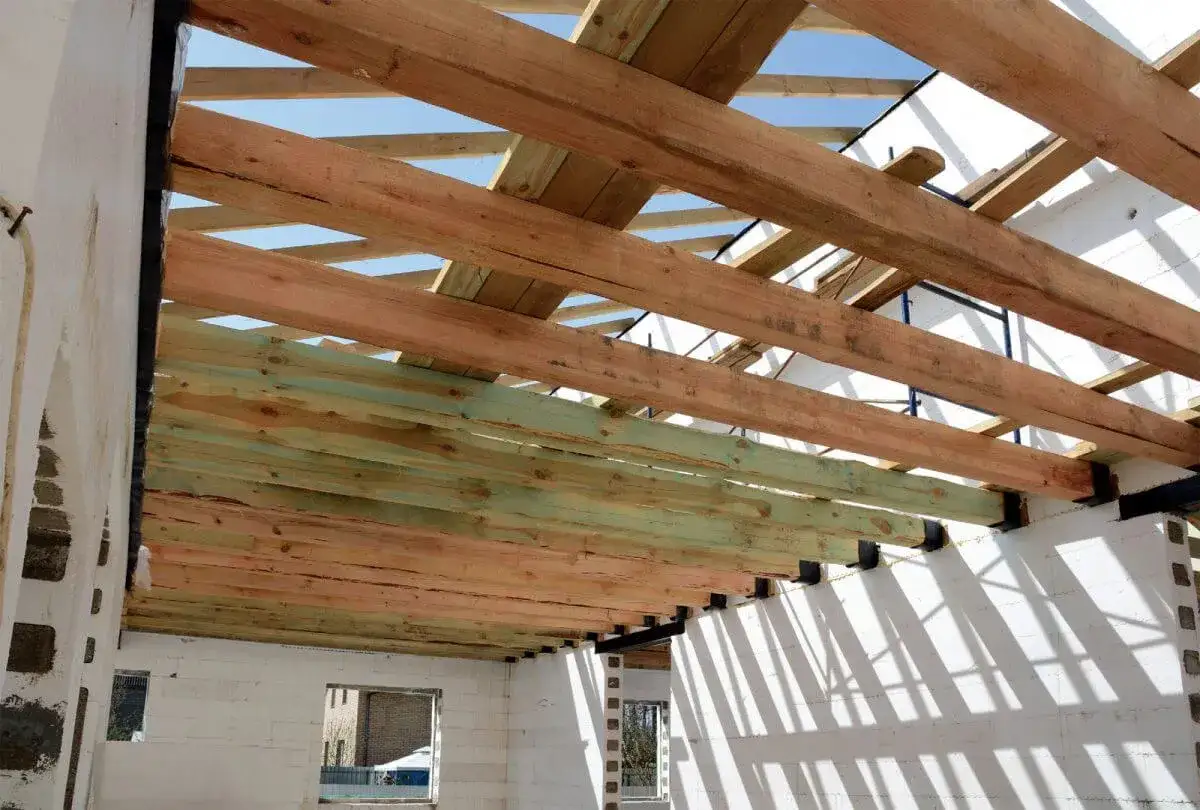

Metoda nr 1: Tradycyjne oparcie belek w gniazdach ściennych – poradnik krok po kroku
Tradycyjne oparcie belek stropowych w gniazdach ściennych to metoda znana od lat, stosowana w wielu starszych budynkach. Polega ona na przygotowaniu odpowiednich otworów w murze, w których osadza się końce drewnianych belek. Choć jest to rozwiązanie historycznie sprawdzone, wymaga ono szczególnej staranności i precyzji, aby zapewnić jego bezpieczeństwo i trwałość w nowoczesnych warunkach budowlanych.
Kiedy to rozwiązanie jest nadal dobrym wyborem?
Metoda oparcia belek w gniazdach ściennych może być nadal rozważana w specyficznych sytuacjach. Jest to często stosowane przy renowacji starych budynków, gdzie zachowanie historycznego charakteru konstrukcji jest priorytetem. Czasami może być również wybierana ze względu na ograniczony budżet lub specyficzne wymagania architektoniczne. Należy jednak pamiętać, że wiąże się ona z pewnymi wyzwaniami, zwłaszcza w kontekście mostków termicznych i konieczności bardzo starannego wykonania izolacji i wentylacji. Decyzja o zastosowaniu tej metody powinna być podjęta świadomie, z pełną wiedzą o jej potencjalnych wadach.
Jak przygotować gniazda w murze i jaka powinna być minimalna głębokość oparcia?
Przygotowanie gniazd w murze to kluczowy etap tej metody. Oto jak to zrobić:
- Wyznaczenie i wykucie gniazd: Po wyznaczeniu miejsc, w których będą osadzone belki, należy wykonać w murze otwory gniazda. Powinny być one nieco szersze niż przekrój belki, aby umożliwić swobodne ułożenie izolacji i pozostawienie szczeliny wentylacyjnej.
- Minimalna głębokość oparcia: Zgodnie z zasadami sztuki budowlanej, długość oparcia belki na murze powinna być co najmniej równa jej wysokości. W praktyce często przyjmuje się głębokość od 12,5 cm do 25 cm. Ta minimalna głębokość zapewnia stabilność belki i prawidłowe rozłożenie obciążeń.
- Zapewnienie przestrzeni wentylacyjnej: Pamiętaj, aby wokół bocznych powierzchni i czoła belki w gnieździe pozostawić przestrzeń na izolację i cyrkulację powietrza.
Ważne jest, aby gniazda były wykonane precyzyjnie i miały odpowiednie wymiary, które pozwolą na prawidłowe osadzenie belki wraz z wymaganymi izolacjami i szczelinami.
Praktyczne wykonanie izolacji z papy – jak poprawnie ułożyć przekładkę?
Prawidłowe ułożenie izolacji przeciwwilgociowej z papy jest fundamentalne dla ochrony drewna. Papa powinna być ułożona pod spodem belki oraz po jej bokach, wchodząc w gniazdo muru. Kluczowe jest, aby papa nie owijała całkowicie czoła belki. Powinna ona tworzyć swego rodzaju „kieszeń” lub podkład, który odcina drewno od muru, ale jednocześnie pozwala na dostęp powietrza do szczeliny wentylacyjnej. Użycie płynnej papy lub specjalistycznych folii budowlanych jest często bardziej praktyczne i zapewnia lepsze przyleganie do powierzchni muru i drewna.
Problem mostków termicznych w gniazdach – jak skutecznie go ograniczyć?
Gniazda w murze, przez które przechodzą drewniane belki, stanowią naturalne mostki termiczne. Drewno ma inną przewodność cieplną niż materiał murowy, a sama obecność szczeliny powietrznej również sprzyja utracie ciepła. Aby ograniczyć ten problem, można zastosować kilka rozwiązań. Po pierwsze, można wypełnić przestrzeń gniazda, wokół belki, materiałem izolacyjnym, takim jak wełna mineralna, która jest odporna na wilgoć. Po drugie, można starannie wykonać gniazdo, tak aby zminimalizować powierzchnię kontaktu drewna z murem, a szczelinę wentylacyjną wypełnić materiałem izolacyjnym. Ważne jest, aby izolacja była wykonana tak, by nie blokować całkowicie przepływu powietrza.

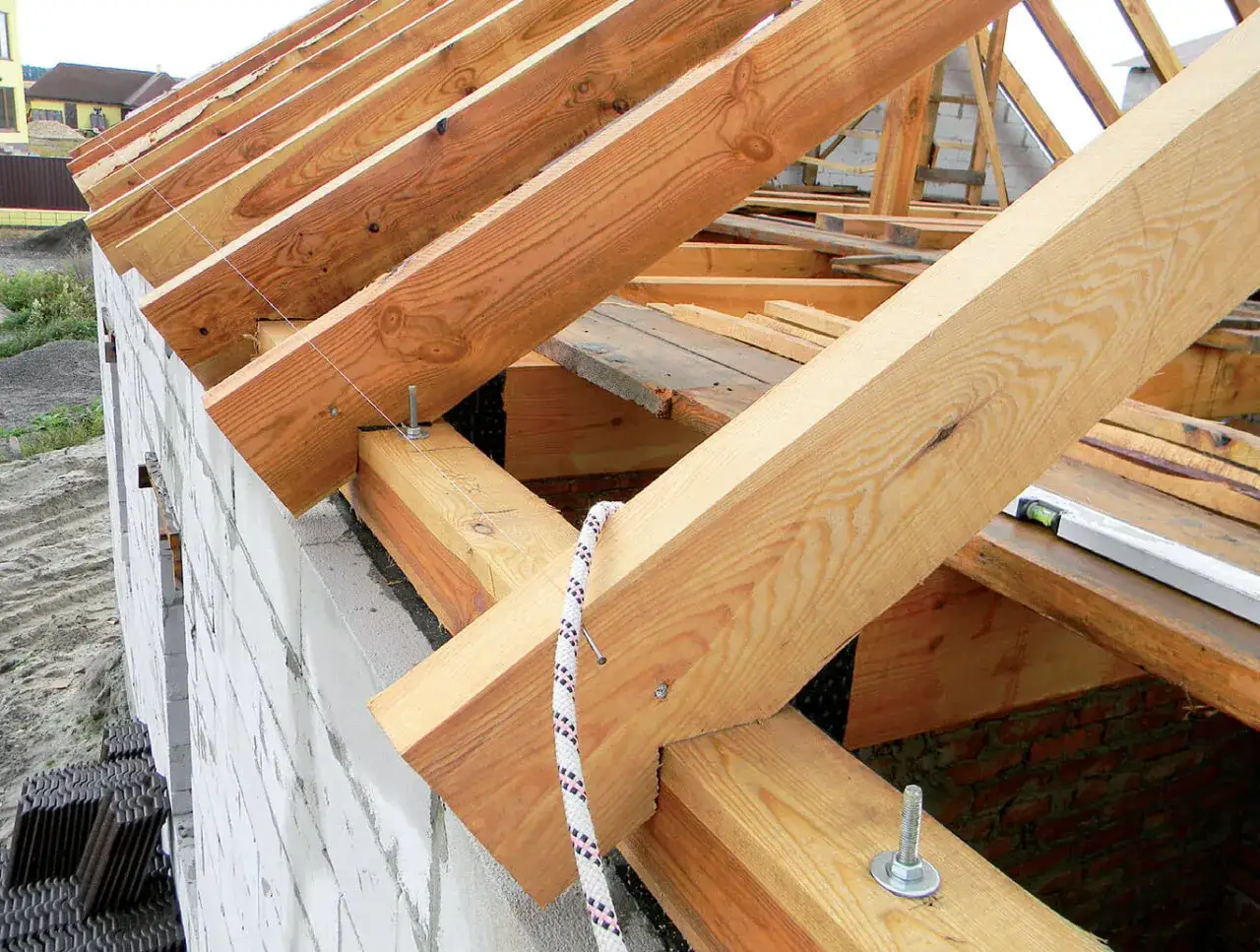

Metoda nr 2: Oparcie na murłacie lub belce kotwionej do wieńca – nowoczesne i precyzyjne rozwiązanie
Alternatywą dla tradycyjnych gniazd jest metoda polegająca na opieraniu belek stropowych na tak zwanej murłacie lub innej belce, która jest trwale zakotwiona do wieńca żelbetowego. Jest to rozwiązanie uznawane za nowocześniejsze i często bezpieczniejsze, które pozwala uniknąć wielu problemów związanych z tradycyjnym oparciem w gnieździe.
Dlaczego oparcie pośrednie jest często bezpieczniejszą opcją?
Oparcie pośrednie na murłacie niesie ze sobą szereg istotnych zalet:
- Eliminacja gniazd w murze: To kluczowa korzyść. Brak konieczności wykucia gniazd w ścianie nośnej oznacza brak potencjalnych mostków termicznych w tych miejscach.
- Łatwiejszy montaż: Precyzyjne ułożenie i zamocowanie murłaty do wieńca jest zazwyczaj prostsze niż przygotowanie wielu pojedynczych gniazd.
- Równomierne rozłożenie obciążeń: Dobrze zamocowana murłata stanowi solidną podstawę dla wszystkich belek stropowych, zapewniając równomierne rozłożenie obciążeń.
- Lepsza kontrola nad izolacją: Izolacja przeciwwilgociowa jest układana pod całą murłatą, co zapewnia jednolitą barierę ochronną.
Dzięki tym zaletom, oparcie na murłacie jest często preferowanym rozwiązaniem w nowoczesnym budownictwie.
Jak prawidłowo zamocować murłatę do wieńca żelbetowego?
Prawidłowe zamocowanie murłaty do wieńca żelbetowego jest kluczowe dla stabilności całego stropu. Najczęściej stosuje się do tego celu pręty gwintowane lub kotwy chemiczne. Pręty gwintowane, zabetonowane w wieńcu podczas jego wykonywania, pozwalają na przykręcenie murłaty za pomocą nakrętek i podkładek. Kotwy chemiczne natomiast są wklejane w nawiercone otwory w gotowym wieńcu, a następnie wkręcane są w nie pręty gwintowane lub specjalne śruby. Ważne jest, aby elementy mocujące były rozmieszczone w odpowiednich odstępach, zapewniając stabilne połączenie murłaty z wieńcem na całej jej długości. Należy również pamiętać o izolacji przeciwwilgociowej układanej pod murłatą.
Jakie złącza ciesielskie wybrać do połączenia belek z murłatą?
Po zamocowaniu murłaty do wieńca, przychodzi czas na połączenie belek stropowych z murłatą. W tym celu wykorzystuje się różnorodne złącza ciesielskie. Najczęściej stosowane są kątowniki stalowe, które przykręca się do boku belki stropowej i do murłaty za pomocą wkrętów konstrukcyjnych. W zależności od obciążenia i typu belki, można również stosować specjalne wieszaki lub kątowniki wzmocnione. Ważne jest, aby wybrać złącza o odpowiedniej wytrzymałości i zastosować właściwą liczbę wkrętów, zgodnie z zaleceniami producenta i normami budowlanymi, aby zapewnić pewne i trwałe połączenie.
Metoda nr 3: Stalowe łączniki i wieszaki belek – kiedy warto postawić na systemowe rozwiązania?
Trzecią omawianą metodą jest wykorzystanie gotowych stalowych łączników i wieszaków. Jest to rozwiązanie systemowe, które oferuje wysoką precyzję wykonania i szybkość montażu. Wieszaki te są specjalnie zaprojektowanymi elementami, które pozwalają na mocowanie belek stropowych do różnych elementów konstrukcyjnych, w tym do ścian murowanych lub wieńców.
Zalety stosowania wieszaków stalowych: szybkość, precyzja i uniwersalność
Stosowanie systemowych wieszaków stalowych niesie ze sobą wiele korzyści:
- Szybkość montażu: Gotowe wieszaki znacząco przyspieszają proces budowy w porównaniu do tradycyjnych metod.
- Wysoka precyzja: Fabrycznie wykonane elementy zapewniają idealne dopasowanie i stabilność połączenia.
- Uniwersalność zastosowania: Wieszaki stalowe są bardzo wszechstronne. Doskonale sprawdzają się w sytuacjach, gdy nie przewidziano wcześniej gniazd w murze, przy adaptacjach poddaszy, czy w konstrukcjach o nietypowych rozwiązaniach.
- Estetyka: Często są one mniej widoczne niż tradycyjne złącza, co może mieć znaczenie w przypadku otwartych stropów.
Dzięki tym zaletom, wieszaki stalowe stają się coraz popularniejszym wyborem, szczególnie w nowoczesnym budownictwie.
Jak dobrać i zamocować wieszaki do ściany murowanej?
Dobór odpowiednich wieszaków jest kluczowy. Należy zwrócić uwagę na ich wytrzymałość, która powinna być dopasowana do obciążenia przenoszonego przez belkę stropową. Istotny jest również typ belki i materiał konstrukcyjny, do którego wieszak będzie mocowany. Mocowanie wieszaków do ściany murowanej lub wieńca odbywa się zazwyczaj za pomocą kotwienia chemicznego lub mechanicznego. W przypadku kotwienia chemicznego, w nawiercony otwór w ścianie wstrzykuje się specjalną masę, a następnie osadza w niej pręt gwintowany lub śrubę. Kotwienie mechaniczne wykorzystuje kołki rozporowe lub inne systemy mocujące. Ważne jest, aby stosować się do zaleceń producenta wieszaków i stosować odpowiednie środki ochrony indywidualnej podczas montażu.
Najczęstsze i najdroższe błędy wykonawcze – tego absolutnie unikaj!
Niestety, mimo dostępności wiedzy i sprawdzonych technologii, wciąż można spotkać się z błędami popełnianymi na etapie oparcia stropu na murze. Poniżej przedstawiam najczęściej występujące i najbardziej kosztowne w skutkach pomyłki, których należy bezwzględnie unikać.
Błąd #1: Całkowite owinięcie belki papą – jak tworzysz pułapkę wilgociową
To jeden z najbardziej destrukcyjnych błędów. Zamiast chronić drewno, całkowite owinięcie belki papą tworzy hermetyczną pułapkę. Wilgoć, która naturalnie występuje w murze lub która może się skraplać w tym miejscu, nie ma gdzie odparować. Zamiast tego gromadzi się w drewnie i na jego styku z murem, prowadząc do jego błyskawicznego gnicia. To jak stworzenie idealnych warunków do rozwoju grzybów i pleśni, które w krótkim czasie mogą doprowadzić do utraty nośności belki.
Błąd #2: Zbyt płytkie oparcie belki – prosta droga do katastrofy budowlanej
Kolejnym kardynalnym błędem jest zbyt płytkie oparcie belki na murze. Minimalna głębokość oparcia, wynosząca co najmniej wysokość belki (praktycznie 12,5-25 cm), jest niezbędna do prawidłowego przeniesienia obciążeń. Gdy belka opiera się zbyt płytko, naprężenia koncentrują się na małej powierzchni, co może prowadzić do jej uszkodzenia lub wysunięcia się z gniazda. Skutkiem może być nie tylko uszkodzenie stropu, ale w skrajnych przypadkach nawet jego częściowe lub całkowite zawalenie.
Błąd #3: Brak izolacji przeciwwilgociowej – dlaczego drewno zgnije w kilka lat?
Pomijanie izolacji przeciwwilgociowej to błąd, który pozornie oszczędza czas i materiał, ale w rzeczywistości prowadzi do nieuchronnej degradacji drewna. Jak już wspominaliśmy, mur zawsze zawiera wilgoć. Bez bariery izolacyjnej, drewno działa jak gąbka, chłonąc tę wilgoć. Proces ten jest stopniowy, ale nieubłagany. W ciągu kilku lat drewno traci swoje właściwości konstrukcyjne, staje się kruche i podatne na uszkodzenia, co stanowi poważne zagrożenie dla bezpieczeństwa całej konstrukcji.
Błąd #4: Pominięcie wieńca pod stropem – ryzyko pękania ścian nośnych
Wieniec żelbetowy pod stropem drewnianym nie jest opcjonalnym dodatkiem, lecz koniecznym elementem konstrukcyjnym. Jego brak oznacza, że obciążenia z belek stropowych nie są równomiernie rozłożone na murze, lecz skupiają się punktowo. Taka koncentracja naprężeń prowadzi do pękania ścian nośnych, osłabienia ich struktury i w konsekwencji do niestabilności całego budynku. Jest to błąd, który może mieć dalekosiężne i bardzo kosztowne skutki.
Finalna inspekcja: co sprawdzić przed zamknięciem konstrukcji stropu?
Zanim ostatecznie zamkniesz konstrukcję stropu, zakrywając ją np. poszyciem, kluczowe jest przeprowadzenie dokładnej inspekcji. Upewnienie się, że wszystkie elementy zostały wykonane prawidłowo, pozwoli Ci uniknąć problemów w przyszłości i zapewni bezpieczeństwo użytkowania budynku.
Przeczytaj również: Jaki drut na strop? Wybierz najlepszy materiał do wzmocnienia konstrukcji
Checklista kontrolna dla inwestora: weryfikacja oparcia belek w 5 krokach
Oto lista najważniejszych punktów, które każdy inwestor powinien sprawdzić:
- Obecność i prawidłowość wieńca: Upewnij się, że wieniec żelbetowy został wykonany zgodnie z projektem i znajduje się pod wszystkimi belkami stropowymi.
- Głębokość oparcia belek: Sprawdź, czy każda belka jest osadzona na murze na wymaganą głębokość (co najmniej wysokość belki, praktycznie 12,5-25 cm).
- Poprawność izolacji przeciwwilgociowej: Zweryfikuj, czy izolacja (np. papa) jest prawidłowo ułożona pod belką i po jej bokach, ale nie owija całkowicie jej czoła.
- Szczeliny wentylacyjne i dylatacyjne: Upewnij się, że wokół belek w gniazdach zachowane są odpowiednie szczeliny powietrzne, umożliwiające wentylację.
- Stan drewna: Obejrzyj belki powinny być suche, bez widocznych pęknięć, śladów pleśni czy oznak zagrzybienia.
