Jak oznaczyć schody na rysunku technicznym? Poradnik krok po kroku

Artykuł ten stanowi kompleksowy przewodnik po zasadach prawidłowego oznaczania schodów na rysunkach technicznych w kontekście polskiego prawa budowlanego i norm. Dowiesz się, jak precyzyjnie przedstawiać schody na rzutach i przekrojach, unikając błędów, które mogą prowadzić do poważnych konsekwencji na etapie realizacji projektu.

Dlaczego precyzyjne oznaczenie schodów na rysunku to absolutna podstawa?

Dokładne i zgodne z obowiązującymi normami oznaczanie schodów na rysunkach technicznych jest absolutnie kluczowe. To nie tylko kwestia estetyki czy formalności, ale przede wszystkim fundament bezpieczeństwa wszystkich użytkowników budynku oraz gwarancja prawidłowej realizacji inwestycji. Błędy w tym zakresie mogą prowadzić do nieprzewidzianych komplikacji na budowie, a w skrajnych przypadkach nawet do zagrożenia życia. Precyzyjne rysunki techniczne to język, którym posługują się projektanci, wykonawcy i inwestorzy jego jasność i poprawność decydują o sukcesie całego przedsięwzięcia.

Bezpieczeństwo i ergonomia, czyli o co tak naprawdę chodzi w normach

Normy i zasady projektowe, takie jak słynna reguła Blondela, nie są jedynie teoretycznymi wytycznymi. Ich głównym celem jest zapewnienie bezpieczeństwa i komfortu użytkowania przestrzeni, w tym przede wszystkim schodów. Reguła Blondela, która określa optymalne proporcje między wysokością a szerokością stopnia (2h + s = 60-65 cm), bezpośrednio przekłada się na ergonomię. Schody zaprojektowane zgodnie z tą zasadą pozwalają na naturalny i bezpieczny ruch, minimalizując ryzyko potknięcia czy upadku. Prawidłowe wymiarowanie i oznaczenia na rysunku technicznym są więc niezbędne, aby te zasady mogły zostać skutecznie wdrożone na etapie budowy.

Konsekwencje błędów na rysunku od problemów na budowie po komfort użytkowania

Błędy w oznaczeniach schodów na rysunku technicznym mogą mieć dalekosiężne konsekwencje. Na etapie budowy mogą one skutkować koniecznością kosztownych przeróbek, opóźnieniami w harmonogramie, a nawet sporami prawnymi między stronami umowy. Co gorsza, jeśli błędy te nie zostaną wykryte i naprawione, mogą one wpłynąć na komfort i bezpieczeństwo użytkowania budynku przez lata. Niewłaściwie zaprojektowane schody mogą być niewygodne, utrudniać transport mebli, a nawet stanowić realne zagrożenie dla dzieci czy osób starszych. Według danych ResearchGate, nieprawidłowe wymiarowanie schodów jest jedną z częstszych przyczyn wypadków budowlanych.

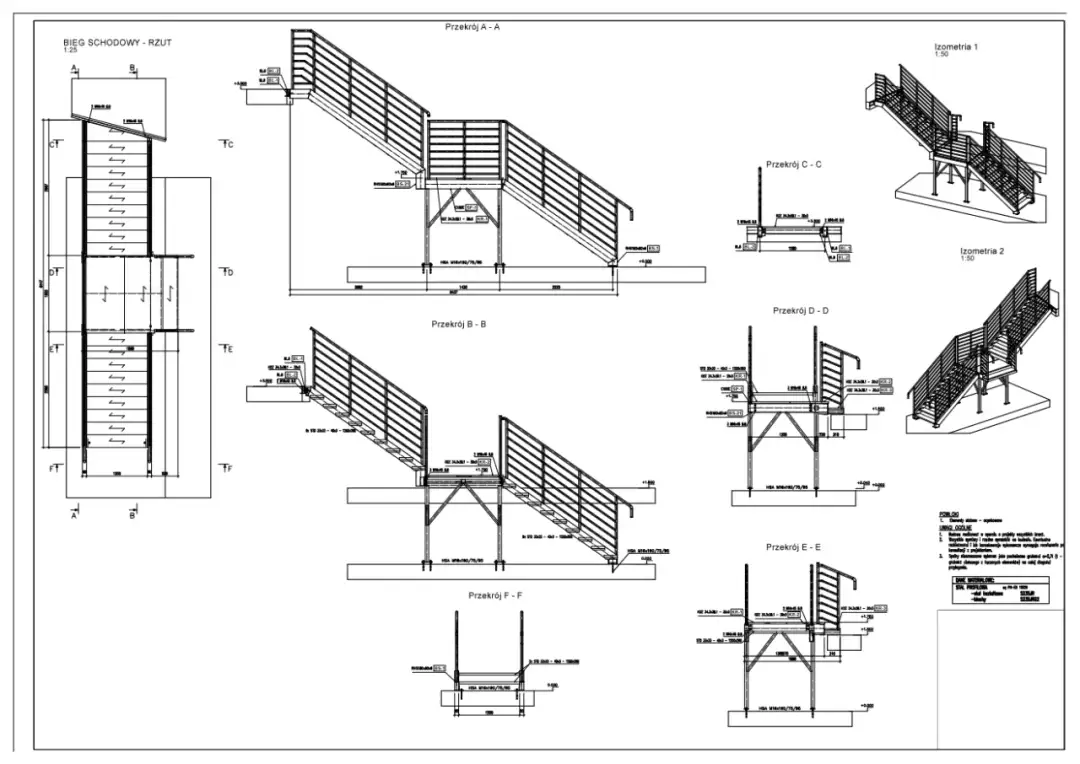

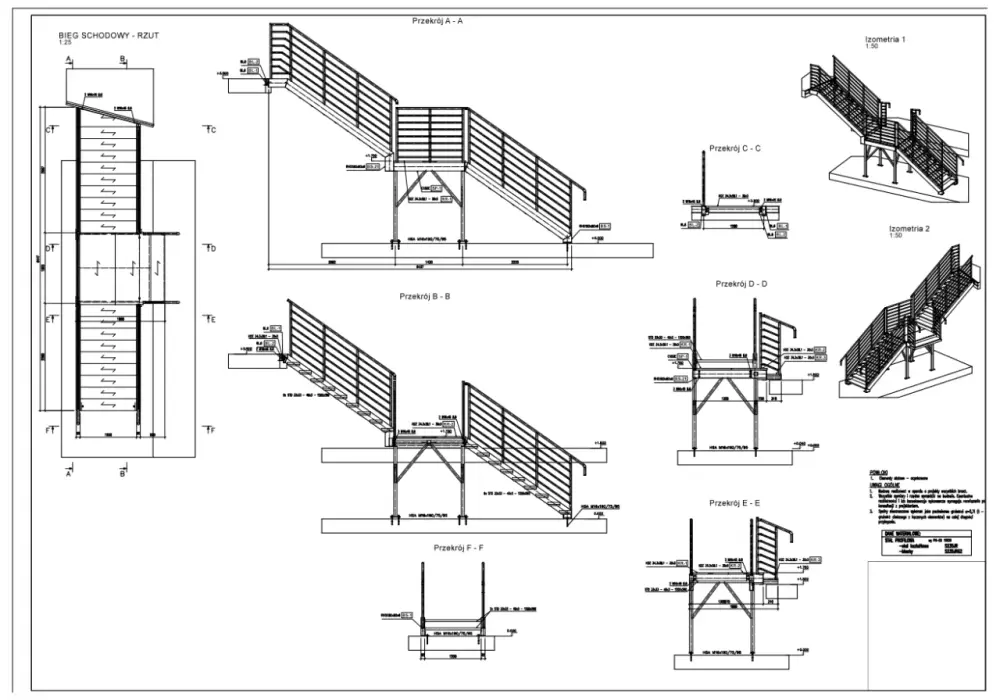

Schody na rzucie kondygnacji jak przedstawić je krok po kroku?

Przedstawienie schodów na rzucie kondygnacji wymaga stosowania precyzyjnych konwencji graficznych, które jednoznacznie informują o ich przebiegu i charakterystyce. Kluczowe elementy, które muszą znaleźć się na rysunku, to linia biegu ze strzałką wskazującą kierunek wznoszenia, linia cięcia, numeracja stopni, oznaczenie spoczników oraz odpowiednie wymiarowanie. Stosowanie tych zasad zapewnia czytelność i zrozumiałość projektu dla wszystkich uczestników procesu budowlanego.

Linia biegu ze strzałką nieomylny znak kierunku wznoszenia

Linia biegu to podstawowe narzędzie do wskazania kierunku, w którym poruszają się schody. Rysuje się ją zazwyczaj w osi biegu schodowego, od jego początku do końca. Na końcu linii biegu umieszcza się strzałkę, która jednoznacznie wskazuje kierunek wznoszenia zawsze do góry. Często na początku linii biegu, czyli na pierwszym stopniu, dodaje się małe kółko, które symbolizuje początek biegu schodowego na danej kondygnacji. Jest to sygnał dla odbiorcy rysunku, od którego miejsca należy rozpocząć liczenie stopni.

Tajemnicza linia cięcia co rysować linią ciągłą, a co przerywaną?

Linia cięcia na rzucie kondygnacji to cienka, zygzakowata linia, która symbolizuje płaszczyznę przekroju rzutu. Zazwyczaj umieszcza się ją na wysokości około 1 metra nad poziomem podłogi. Ta linia informuje nas, która część schodów jest widoczna „na wprost” w płaszczyźnie rzutu, a która znajduje się powyżej. Część schodów znajdująca się powyżej linii cięcia jest zazwyczaj rysowana linią przerywaną, co sygnalizuje, że znajduje się ona w innej płaszczyźnie niż ta, którą oglądamy. Czasem, dla uproszczenia, część schodów powyżej linii cięcia jest pomijana.

Numeracja stopni jak robić to zgodnie ze sztuką i uniknąć pomyłek?

Numeracja stopni na rysunku technicznym jest niezwykle ważna dla precyzyjnego określenia ich ilości i kolejności. Numerację rozpoczyna się od pierwszego stopnia na danej kondygnacji, czyli od tego, który znajduje się bezpośrednio nad podłogą lub spocznikiem. Kolejne stopnie numeruje się w sposób ciągły, zgodnie z kierunkiem wznoszenia. Konsekwencja w numeracji jest kluczowa każdy stopień powinien mieć przypisany jeden, unikalny numer w obrębie danego biegu. Pozwala to na łatwe zidentyfikowanie każdego stopnia i uniknięcie błędów w obliczeniach.

Oznaczanie spoczników i balustrad elementy, o których nie można zapomnieć

Spoczniki, czyli podesty między biegami schodowymi, rysuje się na rzucie jako puste prostokąty. Ich obecność jest kluczowa dla czytelności rysunku, zwłaszcza w przypadku schodów wielobiegowych. Balustrady, które stanowią element zabezpieczający, również powinny być zaznaczone. Na rzucie kondygnacji balustrady rysuje się zazwyczaj linią przerywaną, jeśli znajdują się one powyżej płaszczyzny cięcia, lub linią ciągłą, jeśli są widoczne w płaszczyźnie rzutu. Ważne jest, aby ich obecność była odnotowana, nawet jeśli nie są one głównym przedmiotem rysunku.

Klucz do projektu: Jak poprawnie zwymiarować schody?

Poprawne wymiarowanie schodów na rysunku technicznym jest równie ważne jak ich graficzne przedstawienie. To właśnie wymiary decydują o funkcjonalności, bezpieczeństwie i zgodności schodów z normami. Kluczowe jest tu stosowanie ustandaryzowanych formatów zapisu oraz uwzględnianie zasad ergonomii, takich jak reguła Blondela. Dokładne wymiarowanie wysokościowe podłóg i spoczników dopełnia obrazu, zapewniając pełną precyzję projektu.

Format zapisu wymiarów (n x h / s) jak go odczytać i zastosować?

Najważniejszym oznaczeniem wymiarowym dla biegu schodów na rysunku technicznym jest zapis w formacie `liczba stopni x wysokość stopnia / szerokość stopnia`. Przykład takiego zapisu to `17 x 17.6 / 29`. Interpretacja jest prosta: `17` oznacza liczbę stopni w biegu, `17.6` to wysokość pojedynczego stopnia w centymetrach, a `29` to jego szerokość, również w centymetrach. Ten zwięzły format dostarcza wszystkich kluczowych informacji o wymiarach stopni, co jest niezbędne do ich prawidłowego wykonania.

Reguła Blondela (2h+s) w praktyce jak zapewnić komfortowy krok?

Reguła Blondela jest fundamentalną zasadą projektowania ergonomicznych schodów. Jej wzór to 2h + s = 60-65 cm, gdzie 'h' to wysokość stopnia, a 's' to jego szerokość. Stosowanie tej zasady gwarantuje, że krok człowieka na schodach będzie naturalny i bezpieczny. Zbyt wysokie lub zbyt wąskie stopnie mogą prowadzić do zmęczenia i zwiększać ryzyko potknięcia. Dlatego też, podczas wymiarowania schodów, należy zawsze weryfikować, czy uzyskane parametry mieszczą się w przedziale określonym przez regułę Blondela.

Wymiarowanie wysokościowe jak oznaczyć poziomy podłóg i spoczników?

Oprócz wymiarów poszczególnych stopni, kluczowe jest również dokładne oznaczenie poziomów wysokościowych. Dotyczy to przede wszystkim poziomów podłóg na poszczególnych kondygnacjach oraz wysokości spoczników. Precyzyjne zaznaczenie tych wartości na rysunku technicznym zapobiega błędom w obliczaniu całkowitej wysokości schodów i ich połączenia z konstrukcją budynku. Jest to niezbędne do prawidłowego ustalenia wysokości stopni i zapewnienia płynnego przejścia między poziomami.

Schody w przekroju co musisz pokazać, by rysunek był kompletny?

Przekrój schodów jest niezwykle ważnym elementem dokumentacji technicznej, ponieważ ujawnia szczegóły konstrukcyjne, których nie widać na rzucie. Pozwala on na dokładne przedstawienie budowy schodów, ich profilu oraz sposobu połączenia ze stropami i innymi elementami konstrukcyjnymi budynku. Rysunek przekroju jest niezbędny do zrozumienia, jak schody są zbudowane i jak integrują się z resztą obiektu.

Różnica między widokiem a przekrojem kiedy i jak rysować oba?

Widok (lub elewacja) schodów prezentuje je tak, jakbyśmy patrzyli na nie z zewnątrz, pokazując ich zewnętrzny kształt i wygląd. Z kolei przekrój pokazuje schody „przecięte” płaszczyzną, ujawniając ich wewnętrzną strukturę. Przekrój jest niezbędny do pokazania konstrukcji stopni, policzków, sposobu ich zamocowania do stropu oraz materiałów, z których są wykonane. Widok jest użyteczny do prezentacji ogólnego wyglądu schodów, podczas gdy przekrój jest kluczowy dla zrozumienia ich budowy i detali technicznych.

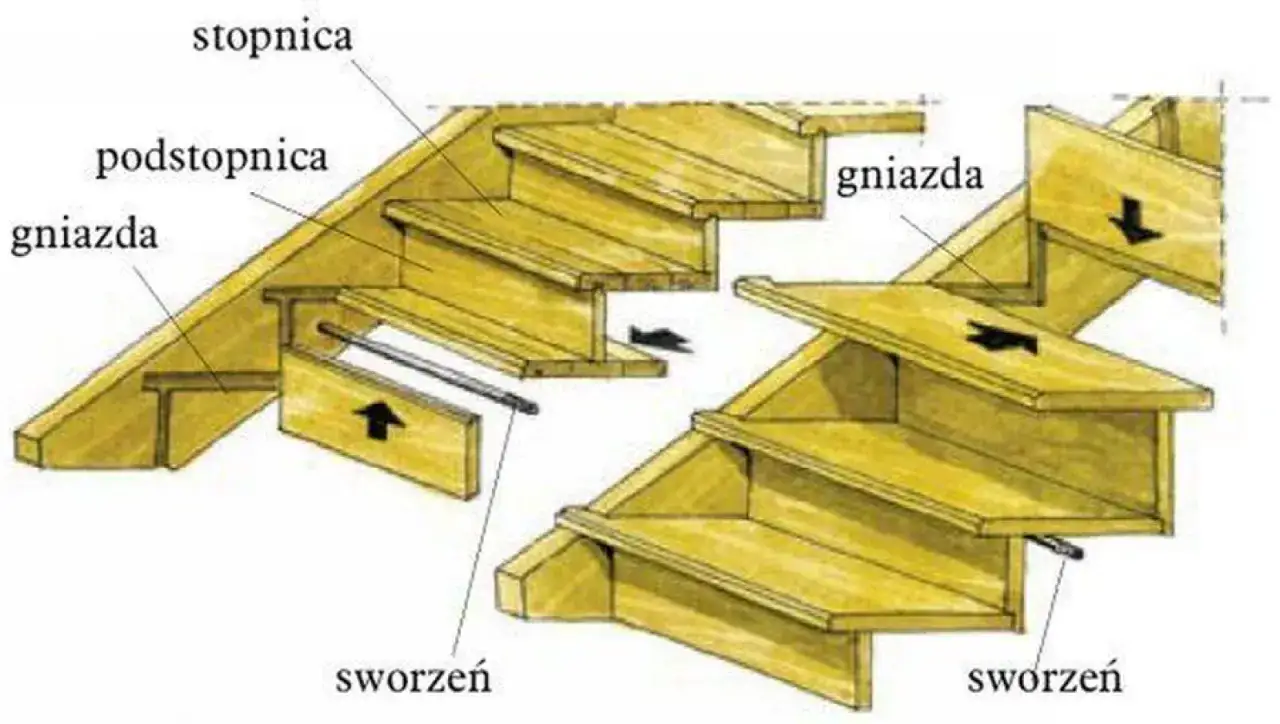

Jak oznaczać materiały i konstrukcję w przekroju schodów?

W przekroju schodów należy precyzyjnie przedstawić wszystkie elementy konstrukcyjne, takie jak stopnie, policzki (boczne belki nośne), podciągi czy belki stropowe. Materiały, z których są wykonane te elementy, zaznacza się za pomocą odpowiedniego kreskowania, zgodnie z Polskimi Normami. Na przykład, beton zaznacza się jednym rodzajem kreskowania, stal innym, a drewno jeszcze innym. Ważne jest również pokazanie połączeń schodów z elementami nośnymi budynku, co zapewnia integralność konstrukcyjną.

Specyfika oznaczania różnych typów schodów na co zwrócić uwagę?

Każdy typ schodów ma swoją specyfikę, która wpływa na sposób ich oznaczania na rysunku technicznym. Choć podstawowe zasady pozostają te same, pewne detale wymagają szczególnej uwagi, aby rysunek był precyzyjny i zrozumiały. Dotyczy to zwłaszcza schodów o bardziej złożonej geometrii, takich jak schody zabiegowe czy kręcone.

Schody proste i dwubiegowe podstawowe zasady w pigułce

Dla schodów prostych i dwubiegowych stosuje się standardowe zasady oznaczania. Linia biegu ze strzałką jednoznacznie wskazuje kierunek wznoszenia. Linia cięcia, numeracja stopni i wymiarowanie w formacie `n x h / s` są kluczowe dla ich poprawnego przedstawienia. W przypadku schodów dwubiegowych, należy pamiętać o prawidłowym zaznaczeniu spoczników, które oddzielają poszczególne biegi.

Schody zabiegowe jak poprawnie narysować zmienną szerokość stopni?

Schody zabiegowe stanowią pewne wyzwanie ze względu na swoją charakterystyczną, zakrzywioną formę. Linia biegu w tym przypadku jest krzywą, a co najważniejsze, stopnie mają zmienną szerokość są węższe przy słupku wewnętrznym i szersze przy balustradzie zewnętrznej. Na rysunku technicznym należy to precyzyjnie zaznaczyć, często poprzez dodatkowe linie pomocnicze lub dokładne wymiarowanie na rzucie, wskazując minimalną i maksymalną szerokość stopnia w danym miejscu.

Schody kręcone i wachlarzowe największe wyzwania rysunkowe

Schody kręcone i wachlarzowe to najbardziej złożone typy schodów pod względem geometrycznym. Ich rysowanie wymaga szczególnej precyzji. Na rzucie kondygnacji zazwyczaj przedstawia się je w formie okręgu lub fragmentu okręgu, z zaznaczeniem promieni i kierunku wznoszenia. W przekroju natomiast kluczowe jest pokazanie ich konstrukcji wsporczej i sposobu połączenia ze stropami. Ze względu na specyfikę, często wymagają one dodatkowych rzutów lub szczegółowych opisów.

Najczęstsze błędy przy oznaczaniu schodów checklista, która uratuje Twój projekt

Nawet doświadczeni projektanci mogą popełniać błędy przy oznaczaniu schodów. Świadomość najczęściej występujących pomyłek jest kluczowa, aby móc ich unikać i zapewnić poprawność techniczną dokumentacji. Poniższa lista stanowi przegląd typowych błędów, na które warto zwrócić szczególną uwagę.

Błędny kierunek strzałki biegu i zła numeracja

Najbardziej fundamentalnym błędem jest niewłaściwe oznaczenie kierunku wznoszenia schodów za pomocą strzałki biegu. Może to prowadzić do całkowitego niezrozumienia projektu i błędnego wykonania schodów. Podobnie, nieprawidłowa lub niespójna numeracja stopni jest przyczyną problemów z obliczeniem ich wysokości i zapewnieniem ergonomii. Zawsze należy dokładnie sprawdzić, czy strzałka wskazuje kierunek do góry, a stopnie są numerowane od pierwszego stopnia na kondygnacji.

Ignorowanie grubości stropu i poziomów wykończenia podłóg

Częstym błędem jest nieuwzględnianie w obliczeniach grubości stropów oraz poziomów wykończenia podłóg (np. grubości warstw podłogowych, płytek). Prowadzi to do sytuacji, w której rzeczywista wysokość stopni na budowie różni się od tej projektowej. Precyzyjne uwzględnienie tych elementów jest niezbędne do prawidłowego ustalenia wysokości biegu schodowego i zapewnienia zgodności z projektem.

Przeczytaj również: Jak zmierzyć schody: uniknij najczęstszych błędów i problemów

Niewłaściwe zastosowanie rodzajów linii (ciągła vs. przerywana)

Nieprawidłowe stosowanie linii ciągłych i przerywanych na rysunkach technicznych może wprowadzać w błąd odbiorcę. Szczególnie ważne jest poprawne zaznaczenie linii cięcia oraz elementów znajdujących się powyżej lub poniżej płaszczyzny przekroju. Linia przerywana powinna być stosowana konsekwentnie do oznaczania elementów niewidocznych w płaszczyźnie rzutu lub przekroju, a linia ciągła do elementów widocznych.
