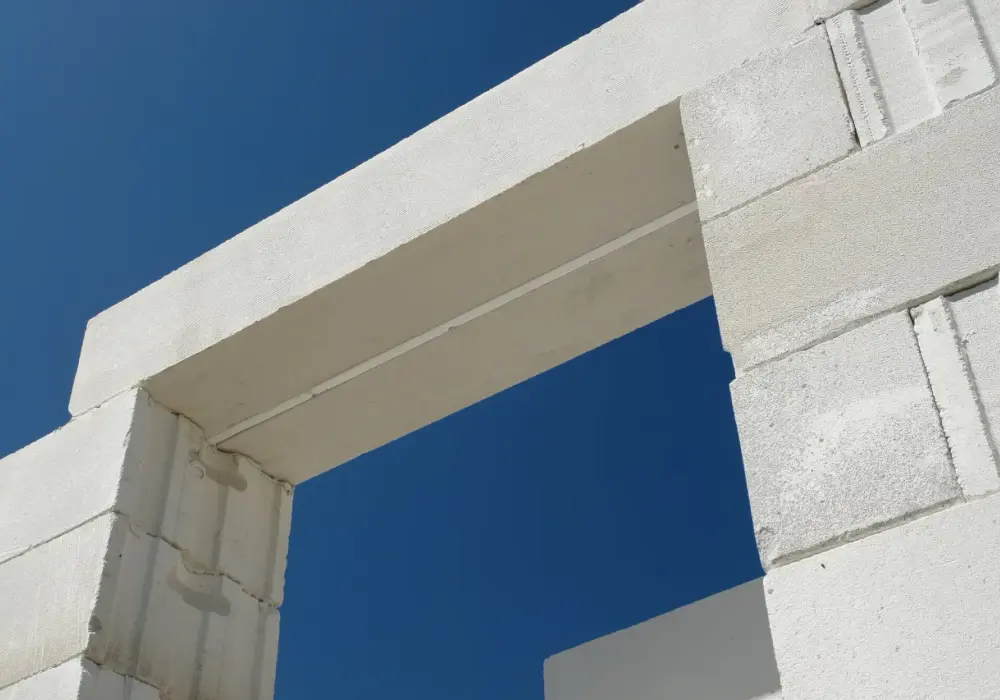

Minimalna głębokość oparcia nadproża na murze to jeden z tych technicznych aspektów budowy, które na pierwszy rzut oka mogą wydawać się nieistotne, ale w rzeczywistości stanowią absolutny fundament bezpieczeństwa i trwałości całej konstrukcji. Zaniedbanie tego detalu może prowadzić do szeregu problemów, od estetycznych niedoskonałości po poważne zagrożenia dla stabilności budynku. W tym artykule przyjrzymy się bliżej, dlaczego prawidłowe oparcie nadproża jest tak krytyczne i jakie są konkretne wytyczne dla różnych rozwiązań budowlanych.
Minimalne oparcie nadproża na murze to 10-30 cm, zależne od typu, materiału i rozpiętości
- Minimalne oparcie nadproża na murze waha się od 10 cm do 30 cm, w zależności od typu nadproża, materiału ściany i szerokości otworu.
- Dla nadproży prefabrykowanych L-19 standard to 10-15 cm, ceramicznych 12-15 cm, strunobetonowych 15-20 cm.
- Nadproża wylewane i stalowe wymagają większego oparcia, często 20-30 cm, zgodnie z projektem konstrukcyjnym.
- Zbyt małe oparcie jest częstym błędem prowadzącym do pęknięć i osłabienia konstrukcji.
- Zawsze należy kierować się projektem budowlanym i zaleceniami producentów, a w razie wątpliwości konsultować się z kierownikiem budowy.
Dlaczego prawidłowe oparcie nadproża to absolutny fundament bezpieczeństwa Twojego domu?
Nadproże pełni w konstrukcji budynku niezwykle ważną rolę. Jest to element przenoszący obciążenia z górnej części ściany czyli z ciężaru stropu, dachu, a nawet kolejnych kondygnacji nad otworem okiennym lub drzwiowym. Bez niego ściana w tym miejscu byłaby osłabiona i podatna na uszkodzenia. Kluczowe jest tutaj właśnie "oparcie" nadproża na murze. To właśnie ta część nadproża, która "wchodzi" w ścianę po obu stronach otworu, jest odpowiedzialna za bezpieczne przekazanie wszystkich obciążeń na solidne fragmenty konstrukcji nośnej. Odpowiednia długość tego oparcia gwarantuje, że naprężenia są równomiernie rozłożone, a punktowe przeciążenie, które mogłoby doprowadzić do zniszczenia muru, jest uniknięte.
Z mojej perspektywy, jako osoby zajmującej się budownictwem, mogę śmiało powiedzieć, że oparcie nadproża to jeden z tych elementów, którego nie można bagatelizować. To prosta zasada fizyki i mechaniki materiałów, która w praktyce przekłada się na bezpieczeństwo mieszkańców i trwałość budynku przez lata.
Czym grozi zignorowanie zaleceń? Pęknięcia tynku to dopiero początek
Konsekwencje zbyt małego lub nieprawidłowego oparcia nadproża mogą być bardzo dotkliwe. Na początku możemy zaobserwować problemy natury estetycznej pojawiają się pęknięcia tynku, a także charakterystyczne rysy w narożach otworów okiennych i drzwiowych. To pierwszy sygnał, że coś jest nie tak. Jednak te widoczne defekty to często tylko wierzchołek góry lodowej. W dłuższej perspektywie, osłabiona ściana może zacząć pracować w nieprzewidziany sposób, co prowadzi do dalszych uszkodzeń konstrukcji. W skrajnych przypadkach, gdy obciążenia przekroczą wytrzymałość materiałów lub gdy oparcie jest minimalne, istnieje nawet ryzyko zawalenia się fragmentu ściany lub całego nadproża. Tego typu awarie są nie tylko kosztowne w naprawie, ale przede wszystkim stanowią poważne zagrożenie dla życia i zdrowia.
Jaką rolę pełni nadproże i dlaczego jego "zakładka" na murze jest tak ważna?
Nadproże to nic innego jak element konstrukcyjny, który umieszcza się nad otworem w ścianie na przykład nad drzwiami czy oknem. Jego głównym zadaniem jest przeniesienie obciążeń pionowych, które działają na fragment ściany powyżej otworu, na jego boki, czyli na mury znajdujące się po obu stronach. Można to sobie wyobrazić jako mostek, który przerzuca ciężar z miejsca, gdzie nie ma podparcia, na solidne podpory. Ta "zakładka" nadproża na murze, czyli właśnie jego oparcie, jest absolutnie kluczowa. To tam następuje przekazanie sił i naprężeń. Jeśli ta "zakładka" jest zbyt krótka, nacisk na mur w miejscu oparcia staje się zbyt duży. Materiał muru może nie wytrzymać takiego skoncentrowanego obciążenia, co prowadzi do jego zniszczenia, pękania, a w efekcie do osłabienia całej konstrukcji. Odpowiednia długość oparcia zapewnia, że obciążenie jest rozłożone na większej powierzchni muru, co znacząco zwiększa jego nośność i stabilność.
Ile centymetrów to żelazna zasada? Poznaj ogólne wytyczne budowlane
W świecie budownictwa istnieją pewne ogólne zasady, które stanowią punkt wyjścia do projektowania i wykonawstwa. Jeśli chodzi o minimalne oparcie nadproża na murze, powszechnie przyjmuje się, że powinno ono wynosić od 15 cm do 25 cm z każdej strony otworu. Jest to wartość uśredniona, która sprawdza się w wielu typowych sytuacjach budowlanych. Jednak muszę od razu zaznaczyć i to jest niezwykle ważne że są to tylko ogólne wytyczne. W każdym konkretnym przypadku, zwłaszcza gdy mamy do czynienia z niestandardowymi rozwiązaniami, dużymi rozpiętościami lub specyficznymi materiałami, należy bezwzględnie weryfikować te wartości z projektem budowlanym oraz z zaleceniami producentów konkretnych elementów konstrukcyjnych, takich jak nadproża.
Minimalna głębokość oparcia a rozpiętość otworu prosta zależność, którą musisz znać
Jednym z kluczowych czynników, który bezpośrednio wpływa na wymaganą długość oparcia nadproża, jest szerokość otworu, który ma ono zamknąć. Zasada jest prosta: im większa rozpiętość otworu, tym większe obciążenia będą na to nadproże działać. Większe obciążenia oznaczają większe siły, które muszą zostać bezpiecznie przeniesione na mury po bokach. W praktyce przekłada się to na konieczność zastosowania dłuższego oparcia. Dla przykładu, przy niewielkich otworach, takich jak standardowe drzwi o szerokości około 90 cm, często wystarczające jest oparcie rzędu 15 cm z każdej strony. Jednak gdy projektujemy szerokie przeszklenia, na przykład okna tarasowe o szerokości 2-3 metrów, wymagane oparcie będzie musiało być znacznie większe, aby zapewnić stabilność i bezpieczeństwo konstrukcji. Zawsze należy pamiętać, że nadproże musi być dłuższe od szerokości otworu o co najmniej dwukrotność wymaganej długości oparcia.
Standardowe 15, 20 czy 25 cm kiedy stosować konkretne wartości?
Wybór konkretnej wartości minimalnego oparcia nadproża czy będzie to 15 cm, 20 cm, czy może nawet 25 cm zależy od kilku powiązanych ze sobą czynników. Jak już wspomnieliśmy, kluczowa jest wielkość otworu. Im jest on szerszy, tym większe oparcie jest zazwyczaj potrzebne. Drugim ważnym elementem jest rodzaj nadproża. Różne typy nadproży, o których będziemy mówić szerzej w dalszej części, mają różną wytrzymałość i sposób przenoszenia obciążeń. Na przykład, nadproża wylewane na miejscu często wymagają większego oparcia niż prefabrykowane. Wreszcie, nie można zapominać o materiale, z którego wykonana jest ściana. Mur z pustaków ceramicznych może mieć inne wymagania niż ściana z betonu komórkowego czy silikatów. Wszystkie te elementy składają się na ostateczną decyzję projektanta i muszą być uwzględnione przy określaniu minimalnej długości oparcia.
Jak rodzaj ściany zmienia reguły gry? Oparcie nadproża na różnych materiałach
Wybór materiału konstrukcyjnego ściany ma znaczący wpływ na to, jakie wymagania będziemy mieli wobec oparcia nadproża. Różne materiały budowlane charakteryzują się odmienną wytrzymałością na ściskanie, a także różnym sposobem rozkładania naprężeń, które są przekazywane z nadproża. Dlatego też, nawet przy tym samym typie nadproża i tej samej szerokości otworu, minimalna długość oparcia może się różnić w zależności od tego, czy budujemy ze standardowej ceramiki, betonu komórkowego, czy silikatów.
Pustaki ceramiczne (np. Porotherm) jaka jest specyfika i zalecane minimum?
Mury wykonane z pustaków ceramicznych, takich jak popularne systemy Porotherm, są cenione za dobre właściwości izolacyjne i stabilność. W przypadku oparcia nadproża na tego typu ścianach, producenci nadproży często podają konkretne wytyczne. Zgodnie z ogólnymi zasadami, dla murów ceramicznych zalecane minimalne oparcie wynosi zazwyczaj około 9 cm. Jednakże, aby mieć pewność i zapewnić odpowiedni margines bezpieczeństwa, w praktyce często stosuje się bezpieczniejszą wartość 15 cm. W przypadku nadproży systemowych, na przykład ceramicznych, minimalne oparcie określone przez systemodawcę wynosi zazwyczaj 12-15 cm.
Beton komórkowy (np. Ytong, Solbet) dlaczego wymaga często większego oparcia?
Beton komórkowy, znany pod markami takimi jak Ytong czy Solbet, to materiał o specyficznych właściwościach. Jest lekki i charakteryzuje się doskonałą izolacyjnością termiczną, ale jego struktura, będąca w dużej mierze porowata, sprawia, że może być mniej wytrzymały na punktowe obciążenia w porównaniu do tradycyjnej ceramiki czy silikatów. Z tego powodu, przy stosowaniu nadproży na ścianach z betonu komórkowego, często wymagane jest większe oparcie. Producenci nadproży prefabrykowanych, na przykład popularnych belek L-19, mogą zalecać oparcie na poziomie 12 cm, aby zapewnić odpowiednie rozłożenie sił i uniknąć ryzyka uszkodzenia materiału ściany.
Silikaty stabilne podłoże, ale czy można zmniejszyć oparcie?
Silikaty, czyli bloczki wapienno-piaskowe, to materiał budowlany charakteryzujący się bardzo wysoką wytrzymałością na ściskanie i dużą gęstością. Dzięki tym właściwościom, ściany silikatowe stanowią bardzo stabilne podłoże dla nadproży. W niektórych przypadkach, ze względu na dużą nośność silikatów, możliwe jest zastosowanie oparcia nadproża zbliżonego do tego wymaganego dla ceramiki, czyli na przykład 9 cm dla nadproży typu L-19. Niemniej jednak, nawet w przypadku tak solidnego materiału, zawsze należy kierować się zaleceniami producenta konkretnego nadproża. Bezpieczeństwo konstrukcyjne jest priorytetem, a producent najlepiej zna właściwości swojego produktu w połączeniu z różnymi materiałami budowlanymi.
Analiza najpopularniejszych nadproży w Polsce a wymagana długość oparcia
W polskim budownictwie stosuje się szereg różnych typów nadproży, a każde z nich ma swoje specyficzne wymagania dotyczące montażu i długości oparcia na murze. Zrozumienie tych różnic jest kluczowe dla prawidłowego wykonania prac i zapewnienia bezpieczeństwa konstrukcji. Przyjrzyjmy się bliżej najczęściej spotykanym rozwiązaniom.
Nadproża prefabrykowane L-19 jaki jest standard i co mówią producenci?
Nadproża typu L-19 to jedne z najpopularniejszych elementów prefabrykowanych stosowanych w budownictwie jednorodzinnym. Ich nazwa pochodzi od przekroju litery "L" i wysokości wynoszącej 19 cm. Standardowa, zalecana minimalna głębokość oparcia dla tych nadproży to zazwyczaj 10 do 15 cm z każdej strony otworu. Warto jednak pamiętać, że niektórzy producenci precyzują te wymagania w zależności od materiału ściany. Dla murów wykonanych z ceramiki i silikatów często wystarcza oparcie 9 cm, podczas gdy dla betonu komórkowego zalecają 12 cm. Mimo tych szczegółowych wytycznych, w praktyce budowlanej często przyjmuje się bezpieczną, uniwersalną wartość 15 cm oparcia, aby zminimalizować ryzyko błędów wykonawczych.
Nadproża systemowe ceramiczne jak dopasować oparcie do zaleceń systemodawcy?
W przypadku stosowania systemów budowlanych opartych na ceramice, takich jak popularne pustaki Porotherm, często wykorzystuje się również dedykowane nadproża ceramiczne. Te elementy są zaprojektowane tak, aby idealnie komponować się z systemem ścian, zapewniając ciągłość izolacyjności termicznej i łatwość montażu. Zgodnie z wytycznymi producentów takich systemów, minimalna długość oparcia nadproży ceramicznych wynosi zazwyczaj od 12 do 15 cm z każdej strony otworu. Kluczowe jest tutaj ścisłe przestrzeganie zaleceń producenta systemu, ponieważ są one dopasowane do specyfiki pozostałych elementów konstrukcji i zapewniają optymalne przenoszenie obciążeń.
Nadproża strunobetonowe czy większa wytrzymałość pozwala na krótsze oparcie?
Nadproża strunobetonowe, wykonane z betonu zbrojonego wstępnie sprężonymi stalowymi drutami (tzw. strunami), charakteryzują się bardzo wysoką wytrzymałością na rozciąganie i zginanie. Dzięki tym właściwościom są one w stanie przenieść znaczne obciążenia. W praktyce oznacza to, że przy stosowaniu nadproży strunobetonowych, oparcie na poziomie 15-20 cm z każdej strony otworu jest zazwyczaj wystarczające, nawet przy większych rozpiętościach. Ich wysoka wytrzymałość sprawia, że są one często wybierane tam, gdzie potrzebne są solidne i niezawodne rozwiązania.
Nadproża wylewane na budowie dlaczego projekt konstrukcyjny jest tutaj świętością?
Nadproża wylewane, czyli monolityczne, wykonywane są bezpośrednio na budowie w specjalnie przygotowanym szalunku. Są one często stosowane w sytuacjach niestandardowych, przy bardzo dużych rozpiętościach otworów lub gdy wymagane są specyficzne kształty. W przypadku nadproży wylewanych, długość ich oparcia na murze jest ściśle określana przez projektanta konstrukcji w projekcie budowlanym. Rzadko kiedy wartość ta jest mniejsza niż 20-25 cm z każdej strony. Należy podkreślić, że projekt konstrukcyjny jest tu absolutnym priorytetem i wszelkie odstępstwa są niedopuszczalne. Podobnie jest w przypadku nadproży stalowych, które często stosuje się przy bardzo dużych rozpiętościach lub w budynkach modernizowanych. Wymagają one zazwyczaj oparcia na poziomie minimum 25-30 cm z każdej strony, często z koniecznością wykonania specjalnych poduszek betonowych pod ich końcami, aby równomiernie rozłożyć ogromne obciążenia.
Najczęstsze błędy wykonawcze, których musisz unikać za wszelką cenę
Niestety, nawet najlepsze materiały i starannie przygotowane projekty mogą zawieść, jeśli podczas wykonawstwa popełnione zostaną błędy. W przypadku montażu nadproży, pewne niedociągnięcia zdarzają się stosunkowo często i mogą mieć bardzo poważne konsekwencje. Świadomość tych błędów to pierwszy krok do ich uniknięcia.
Błąd nr 1: Zbyt mały zapas dlaczego "na styk" nigdy nie jest dobrym pomysłem
Jednym z najczęściej popełnianych błędów jest zastosowanie zbyt krótkiego oparcia nadproża. Czasami wynika to z pośpiechu, niedokładności pomiarowej, albo po prostu z przekonania, że "na styk" też będzie dobrze. Niestety, w budownictwie takie podejście jest skrajnie niebezpieczne. Jak już wielokrotnie podkreślałem, zbyt małe oparcie prowadzi do koncentracji naprężeń w murze, co objawia się pęknięciami i rysami, szczególnie w narożach otworów. Aby zapewnić bezpieczeństwo, długość całkowitej belki nadprożowej musi być większa od szerokości otworu o co najmniej dwukrotność wymaganej minimalnej długości oparcia. Czyli, jeśli wymagane oparcie to 15 cm, belka musi być dłuższa od otworu o minimum 30 cm.
Błąd nr 2: Brak poduszki betonowej przy ciężkich nadprożach kiedy jest ona konieczna?
W niektórych sytuacjach, zwłaszcza gdy mamy do czynienia z bardzo ciężkimi nadprożami lub gdy ściana wykonana jest z materiału o niższej wytrzymałości (jak na przykład beton komórkowy), konieczne jest zastosowanie tzw. poduszki betonowej. Jest to niewielki, ale solidny element betonowy umieszczany pod końcem nadproża, który spoczywa na murze. Poduszka ta ma za zadanie równomiernie rozłożyć obciążenie przenoszone przez nadproże na większą powierzchnię muru, zapobiegając jego punktowemu uszkodzeniu. Brak takiego podparcia w sytuacjach, gdy jest ono wymagane, jest poważnym błędem wykonawczym.
Błąd nr 3: Ignorowanie wytycznych producenta na rzecz "zawsze tak robiliśmy"
W polskiej mentalności budowlanej często spotykamy się z podejściem opartym na wieloletnim doświadczeniu: "zawsze tak robiliśmy i nic się nie działo". Niestety, w kontekście nowoczesnych materiałów budowlanych i rosnących wymagań dotyczących bezpieczeństwa, takie podejście jest nie tylko nieodpowiedzialne, ale wręcz niebezpieczne. Producenci nadproży, zarówno prefabrykowanych, jak i systemowych, dokładnie badają swoje produkty i określają precyzyjne warunki ich montażu, w tym wymagane oparcie. Ignorowanie tych zaleceń może prowadzić nie tylko do poważnych problemów konstrukcyjnych, ale także do utraty gwarancji na dany produkt.
Projekt budowlany a rzeczywistość na budowie kto ma decydujące zdanie?
W procesie budowlanym istnieje jasno określona hierarchia ważności dokumentów i zaleceń. Kiedy pojawiają się wątpliwości lub rozbieżności, kluczowe jest wiedzieć, do czego się odwołać. Szczególnie w kontekście tak istotnych elementów jak oparcie nadproży, precyzyjne określenie tych zasad jest niezbędne.
Co zrobić, gdy zalecenia producenta różnią się od projektu?
Zdarza się, że zalecenia producenta konkretnego materiału budowlanego, na przykład nadproża, mogą nieznacznie odbiegać od tego, co zostało zapisane w projekcie budowlanym. W takiej sytuacji nadrzędne zawsze są wytyczne zawarte w projekcie budowlanym. Projekt budowlany jest dokumentem opracowanym przez uprawnionego projektanta, który uwzględnia wszystkie obciążenia, specyfikę konstrukcji i lokalne warunki. Jeśli pojawią się rozbieżności, absolutnie kluczowe jest, aby skonsultować się z projektantem konstrukcji lub kierownikiem budowy. Tylko oni mogą podjąć decyzję o ewentualnej modyfikacji projektu lub zaakceptowaniu innego rozwiązania, zawsze z priorytetem bezpieczeństwa konstrukcyjnego.
Przeczytaj również: Nośność belek L19: Kluczowe parametry i zastosowanie w budowie
Kiedy warto skonsultować się z kierownikiem budowy lub projektantem?
Konsultacja z kierownikiem budowy lub projektantem jest nie tylko wskazana, ale wręcz obowiązkowa w wielu sytuacjach. Należy się do nich zwrócić, gdy tylko pojawią się jakiekolwiek wątpliwości dotyczące interpretacji projektu budowlanego, zwłaszcza jeśli dotyczą one kluczowych elementów konstrukcyjnych. Szczególnie ważne jest, aby skonsultować się, gdy zauważymy niezgodności między zaleceniami producenta a projektem, gdy planujemy zastosowanie niestandardowych rozwiązań, lub gdy na etapie realizacji pojawiają się nieprzewidziane problemy. Ich wiedza i doświadczenie są nieocenione w zapewnieniu, że budowa przebiega zgodnie z zasadami sztuki budowlanej i jest w pełni bezpieczna.
