Płyty stropowe kanałowe, znane także jako płyty żerańskie, to nowoczesne rozwiązanie w budownictwie. To prefabrykowane elementy z betonu zbrojonego z wewnętrznymi kanałami. Są gotowe do montażu bez szalowania czy podpór. Ich nośność wynosi od 5 do 40 kN/m². Płyty te zyskują popularność dzięki licznym zaletom.
Montaż płyt kanałowych jest szybki i ekonomiczny. Zapewniają one dobrą izolację termiczną i akustyczną. Mają też wysoką odporność ogniową. Proces montażu wymaga ciężkiego sprzętu, ale jest efektywny. Płyty układa się zgodnie z projektem, a szczeliny między nimi się betonuje.
Mimo zalet, płyty kanałowe mają pewne ograniczenia. Nie nadają się do przenoszenia dużych obciążeń punktowych. Ich zastosowanie jest bardziej efektywne w budynkach o prostych kształtach.
Najważniejsze informacje:- Płyty kanałowe to prefabrykowane elementy stropowe z betonu zbrojonego
- Montaż jest szybki i nie wymaga szalowania
- Zapewniają dobrą izolację i odporność ogniową
- Wymagają użycia ciężkiego sprzętu do montażu
- Mają ograniczenia w przenoszeniu obciążeń punktowych
- Najlepiej sprawdzają się w budynkach o prostych kształtach
Przygotowanie do montażu płyt stropowych kanałowych
Przed rozpoczęciem montażu płyt stropowych kanałowych, kluczowe jest odpowiednie przygotowanie terenu. Należy wyrównać powierzchnię i usunąć wszelkie przeszkody, które mogłyby utrudnić pracę. Sprawdzenie stabilności podłoża jest niezbędne dla bezpieczeństwa całej konstrukcji.
Kolejnym krokiem jest wytyczenie osi budynku i zaznaczenie miejsc, gdzie będą układane płyty. Precyzyjne pomiary i oznaczenia ułatwią późniejsze układanie prefabrykatów stropowych. Warto też zabezpieczyć teren budowy, ustawiając odpowiednie bariery i oznakowania.
Ostatnim etapem przygotowań jest sprawdzenie dostępności wszystkich niezbędnych materiałów i sprzętu. Upewnij się, że masz wystarczającą ilość płyt i elementów łączących. Pamiętaj też o zapewnieniu odpowiedniej liczby wykwalifikowanych pracowników.
Lista narzędzi i sprzętu potrzebnych do montażu płyt stropowych kanałowych:
- Dźwig lub żuraw
- Łańcuchy lub zawiesia do podnoszenia płyt
- Poziomnica laserowa
- Młotki i kilofy
- Piła do cięcia betonu
- Betoniarka
- Wibratory do zagęszczania betonu
- Rusztowania i drabiny
Etapy montażu płyt kanałowych
Transport i rozładunek płyt
Montaż stropów kanałowych zaczyna się od bezpiecznego transportu płyt na plac budowy. Używaj specjalistycznych pojazdów z płaską platformą, aby uniknąć uszkodzeń. Zabezpiecz płyty pasami transportowymi, unikając zbyt mocnego dociskania, które mogłoby spowodować pęknięcia.
Podczas rozładunku korzystaj z dźwigu o odpowiednim udźwigu. Używaj certyfikowanych zawiesi, mocując je w punktach wskazanych przez producenta. Nigdy nie podnoś płyty za jeden koniec - może to prowadzić do jej pęknięcia. Zawsze miej na miejscu doświadczonego operatora dźwigu i sygnalistę, którzy zapewnią płynny i bezpieczny rozładunek.

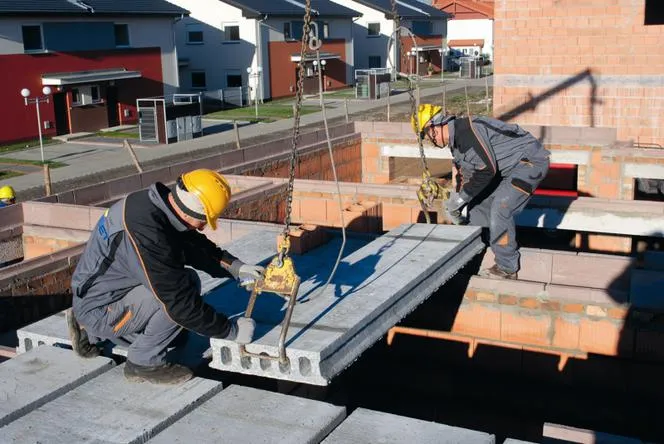

Układanie płyt stropowych
Układanie stropów prefabrykowanych wymaga precyzji i ostrożności. Zacznij od sprawdzenia poziomów i wytyczenia linii, wzdłuż których będą układane płyty. Użyj poziomicy laserowej, aby zapewnić idealnie równą powierzchnię.
Płyty układaj kolejno, zaczynając od jednego końca budynku. Każdą płytę ostrożnie opuszczaj na miejsce, uważając, aby nie uszkodzić krawędzi. Korzystaj z klinów, aby wyrównać ewentualne nierówności.
Po ułożeniu każdej płyty sprawdź jej poziom i dopasowanie do sąsiednich elementów. Jeśli to konieczne, dokonaj drobnych korekt przed przystąpieniem do układania kolejnej płyty. Pamiętaj, że precyzja na tym etapie zaoszczędzi ci problemów w przyszłości.
Łączenie i uszczelnianie płyt
Po ułożeniu prefabrykatów stropowych, kolejnym krokiem jest ich połączenie i uszczelnienie. Zacznij od oczyszczenia szczelin między płytami z pyłu i gruzu. Następnie wypełnij je zaprawą cementową o odpowiedniej konsystencji, używając pistoletu do fugowania lub ręcznie, w zależności od szerokości szczeliny.
Zwróć szczególną uwagę na połączenia narożne i miejsca styku ze ścianami. Tutaj często stosuje się dodatkowe zbrojenie lub specjalne łączniki. Po wypełnieniu wszystkich szczelin, pozostaw zaprawę do związania, zgodnie z zaleceniami producenta. Na koniec sprawdź szczelność połączeń i w razie potrzeby dokonaj poprawek.
Bezpieczeństwo podczas montażu
Bezpieczeństwo podczas montażu płyt stropowych kanałowych jest kluczowe. Zawsze używaj sprzętu ochrony osobistej, takiego jak kaski, rękawice i obuwie ochronne. Upewnij się, że wszyscy pracownicy są odpowiednio przeszkoleni i znają procedury bezpieczeństwa.
Regularnie sprawdzaj stan narzędzi i sprzętu. Uszkodzone elementy natychmiast wymieniaj. Utrzymuj porządek na placu budowy, usuwając przeszkody i zabezpieczając niebezpieczne miejsca. Pamiętaj o właściwym oznakowaniu stref roboczych i ograniczeniu dostępu dla osób nieupoważnionych.
Kluczowe zasady bezpieczeństwa podczas montażu płyt stropowych kanałowych:
- Zawsze używaj sprzętu ochrony osobistej
- Przestrzegaj zasad pracy na wysokości
- Nigdy nie przechodź pod zawieszonym ładunkiem
- Regularnie sprawdzaj stan narzędzi i sprzętu
- Utrzymuj porządek na placu budowy
- Komunikuj się jasno z członkami zespołu
- W razie wątpliwości, zawsze konsultuj się z przełożonym
Typowe problemy przy montażu i ich rozwiązania
Podczas wykonania stropu z płyt kanałowych mogą pojawić się różne wyzwania. Jednym z częstych problemów jest niedokładne dopasowanie płyt. W takim przypadku nie próbuj na siłę wciskać płyty - lepiej ją podnieść i skorygować położenie sąsiednich elementów.
Innym problemem może być powstanie pęknięć podczas transportu lub montażu. Drobne pęknięcia można naprawić żywicą epoksydową, ale w przypadku poważniejszych uszkodzeń konieczna może być wymiana płyty. Zawsze konsultuj się z inżynierem w przypadku wątpliwości.
Czasem wyzwaniem może być też nierówność podłoża. W takiej sytuacji użyj podkładek wyrównujących lub zastosuj warstwę wyrównawczą przed montażem płyt. Pamiętaj, że precyzja na tym etapie zapewni stabilność całej konstrukcji.
| Problem | Rozwiązanie |
|---|---|
| Niedokładne dopasowanie płyt | Podnieś płytę i skoryguj położenie sąsiednich elementów |
| Pęknięcia w płytach | Drobne - naprawa żywicą epoksydową, poważne - wymiana płyty |
| Nierówność podłoża | Użyj podkładek wyrównujących lub warstwy wyrównawczej |
| Trudności z transportem | Użyj specjalistycznego sprzętu i zawiesi |
| Problemy z uszczelnieniem | Dokładnie oczyść szczeliny i użyj odpowiedniej zaprawy |
Czas trwania montażu i wymagana liczba pracowników
Montaż płyt stropowych kanałowych jest stosunkowo szybkim procesem, ale czas jego trwania zależy od wielu czynników. Średnio, doświadczony zespół może ułożyć około 200-300 m² stropu dziennie. Jednak pamiętaj, że ten czas może się różnić w zależności od skomplikowania projektu, dostępności sprzętu i warunków pogodowych.
Jeśli chodzi o liczbę pracowników, optymalny zespół do montażu stropów kanałowych składa się zwykle z 4-6 osób. W skład takiego zespołu wchodzi operator dźwigu, 2-3 monterów odpowiedzialnych za układanie i poziomowanie płyt, oraz 1-2 pomocników zajmujących się przygotowaniem zaprawy i innymi zadaniami wspomagającymi. Przy większych projektach może być konieczne zwiększenie liczby pracowników lub utworzenie kilku zespołów pracujących równolegle.
Pielęgnacja i konserwacja po montażu
Po zakończeniu montażu płyt stropowych kanałowych, kluczowa jest odpowiednia pielęgnacja. W pierwszych dniach po montażu unikaj obciążania stropu ciężkim sprzętem lub materiałami. Pozwól zaprawie i betonowi w szczelinach prawidłowo związać i osiągnąć pełną wytrzymałość.
Regularnie sprawdzaj stan połączeń między płytami. Jeśli zauważysz pęknięcia lub rozwarstwienia, natychmiast zgłoś to specjaliście. Szybka reakcja może zapobiec poważniejszym problemom w przyszłości.
W dłuższej perspektywie, konserwacja stropów z płyt kanałowych jest stosunkowo prosta. Regularnie czyść powierzchnię, unikając agresywnych środków chemicznych. W przypadku planowania większych remontów lub zmian w układzie pomieszczeń, zawsze konsultuj się z inżynierem, aby upewnić się, że nowe obciążenia nie przekroczą nośności stropu.
- Unikaj obciążania stropu w pierwszych dniach po montażu
- Regularnie sprawdzaj stan połączeń między płytami
- Czyść powierzchnię delikatnymi środkami
- Konsultuj z inżynierem wszelkie zmiany obciążenia stropu
Zalety stosowania płyt stropowych kanałowych
Technologia płyt stropowych kanałowych oferuje wiele korzyści w porównaniu z tradycyjnymi metodami. Przede wszystkim, znacznie przyspiesza proces budowy. Płyty są prefabrykowane, co eliminuje konieczność czasochłonnego szalowania i deskowania na miejscu. Po ułożeniu, strop jest natychmiast gotowy do użytku, co pozwala na szybsze przejście do kolejnych etapów budowy.
Kolejną zaletą jest wysoka jakość i powtarzalność elementów. Płyty produkowane są w kontrolowanych warunkach fabrycznych, co gwarantuje ich jednolitą strukturę i właściwości. To przekłada się na lepszą trwałość i mniejsze ryzyko późniejszych problemów. Dodatkowo, płyty kanałowe oferują doskonałą izolację akustyczną i termiczną, co wpływa na komfort użytkowania budynku.
Główne zalety stosowania płyt stropowych kanałowych:
- Szybkość montażu
- Wysoka jakość i powtarzalność elementów
- Natychmiastowa gotowość do użytku po montażu
- Doskonała izolacja akustyczna i termiczna
- Mniejsze zużycie betonu w porównaniu z tradycyjnymi stropami
- Możliwość uzyskania dużych rozpiętości bez podpór
Ograniczenia w stosowaniu płyt kanałowych
Mimo licznych zalet, instalacja płyt żerańskich ma pewne ograniczenia. Jednym z głównych jest trudność w modyfikowaniu układu po montażu. Wycinanie otworów w płytach kanałowych jest skomplikowane i może wpłynąć na ich strukturalną integralność. Dlatego kluczowe jest dokładne planowanie przed montażem.
Innym ograniczeniem jest waga płyt, która wymaga użycia ciężkiego sprzętu do transportu i montażu. W przypadku trudno dostępnych miejsc lub remontów istniejących budynków, może to stanowić poważne wyzwanie logistyczne. Dodatkowo, płyty kanałowe mają ograniczoną zdolność do przenoszenia obciążeń punktowych, co może być problematyczne w niektórych zastosowaniach przemysłowych.
Kompleksowe podejście do montażu płyt stropowych kanałowych: od przygotowania po konserwację
Montaż płyt stropowych kanałowych to zaawansowany proces budowlany, który wymaga dokładnego planowania i profesjonalnego podejścia. Artykuł szczegółowo omawia wszystkie etapy, od przygotowania terenu i niezbędnych narzędzi, przez transport i układanie płyt, aż po ich łączenie i pielęgnację po montażu.
Kluczowe aspekty, takie jak bezpieczeństwo pracy, typowe problemy i ich rozwiązania, zostały dokładnie przedstawione. Warto zwrócić uwagę na liczne zalety tej technologii, w tym szybkość montażu i wysoką jakość prefabrykowanych elementów. Jednocześnie artykuł nie pomija ograniczeń, takich jak trudności w modyfikacji układu po montażu czy wymagania dotyczące ciężkiego sprzętu.
Podsumowując, technologia płyt stropowych kanałowych oferuje wiele korzyści, ale wymaga specjalistycznej wiedzy i umiejętności. Precyzyjne wykonanie każdego etapu, od planowania po konserwację, jest kluczem do uzyskania trwałego i funkcjonalnego stropu.
