Rozszerzalność cieplna stali to zjawisko, które może wydawać się proste materiał pod wpływem ciepła się wydłuża, a pod wpływem zimna kurczy. Jednak w świecie inżynierii i budownictwa, gdzie precyzja i bezpieczeństwo są absolutnym priorytetem, zrozumienie tego procesu jest kluczowe. Zaniedbanie tego fundamentalnego zjawiska fizycznego może prowadzić do katastrofalnych skutków, od drobnych deformacji po całkowite zniszczenie konstrukcji. W tym artykule przyjrzymy się bliżej, dlaczego stal reaguje na zmiany temperatury, jak możemy to obliczyć i jakie inżynierskie rozwiązania pozwalają nam okiełznać tę siłę natury.
Dlaczego stal "rośnie" i "kurczy się" pod wpływem temperatury? Zrozumieć podstawy zjawiska
Każdy materiał, w tym stal, składa się z atomów, które nieustannie drgają. Kiedy podgrzewamy stal, dostarczamy jej energii, co zwiększa amplitudę tych drgań. Wyobraźmy sobie, że atomy są jak małe kulki połączone sprężynami. Im więcej energii im dostarczymy, tym mocniej będą się one poruszać i tym większe będą odległości między nimi. W skali makroskopowej obserwujemy to jako zwiększenie wymiarów obiektu stal się wydłuża. Analogicznie, gdy stal stygnie, energia drgań atomów maleje, odległości między nimi się zmniejszają, a materiał kurczy.
Czym jest rozszerzalność cieplna? Wyjaśnienie na poziomie atomowym
Na poziomie atomowym, wzrost temperatury powoduje wzrost energii kinetycznej atomów w sieci krystalicznej stali. Te wzmożone drgania sprawiają, że atomy potrzebują więcej przestrzeni do swobodnego poruszania się. Średnia odległość między sąsiadującymi atomami nieznacznie się zwiększa. Choć pojedyncze zwiększenie odległości między atomami jest minimalne, to w skali całego, często wielometrowego elementu stalowego, suma tych mikroskopijnych zmian staje się zauważalna i może mieć znaczące konsekwencje konstrukcyjne. To właśnie to zwiększenie średnich odległości międzyatomowych jest bezpośrednią przyczyną obserwowanego makroskopowego rozszerzania się materiału.
Rozszerzalność liniowa, powierzchniowa i objętościowa która jest kluczowa dla stali?
Rozszerzalność cieplna można rozpatrywać na trzech płaszczyznach: liniowej (zmiana długości), powierzchniowej (zmiana pola powierzchni) i objętościowej (zmiana objętości). W kontekście zastosowań stali w budownictwie i inżynierii, gdzie mamy do czynienia z długimi elementami konstrukcyjnymi takimi jak belki, pręty, czy rury, największe znaczenie ma rozszerzalność liniowa. Choć rozszerzalność powierzchniowa i objętościowa również występują, to właśnie zmiany długości są najczęściej brane pod uwagę przy projektowaniu konstrukcji i obliczaniu potrzebnych przestrzeni dylatacyjnych. Warto jednak pamiętać, że te trzy rodzaje rozszerzalności są ze sobą powiązane i wynikają z tego samego zjawiska na poziomie atomowym.
Współczynnik rozszerzalności cieplnej (α) klucz do precyzyjnych obliczeń inżynierskich
Aby móc przewidywać i kontrolować zmiany wymiarów elementów stalowych, inżynierowie posługują się kluczowym parametrem: współczynnikiem rozszerzalności cieplnej liniowej, oznaczanym grecką literą alfa (α). Jest to miara tego, jak bardzo materiał się wydłuża lub skraca na jednostkę długości przy zmianie temperatury o jeden stopień. Bez precyzyjnej znajomości wartości α dla danego gatunku stali, dokładne obliczenia i bezpieczne projektowanie konstrukcji byłyby niemożliwe.
Jak interpretować współczynnik α? Praktyczny przewodnik
Współczynnik rozszerzalności liniowej (α) podaje się zazwyczaj w jednostkach 1/°C lub 1/K (na stopień Celsjusza lub Kelvina). Na przykład, jeśli dla danej stali α wynosi 12 x 10⁻⁶ /°C, oznacza to, że element stalowy o długości 1 metra (L₀ = 1 m) wydłuży się o 0,012 milimetra (1 m * 12 x 10⁻⁶ /°C * 1°C = 0,000012 m = 0,012 mm) przy wzroście temperatury o zaledwie 1°C. To pokazuje, jak wrażliwe na zmiany temperatury mogą być nawet pozornie masywne konstrukcje stalowe.
Wzór na wydłużenie stali, który musisz znać: ΔL = α * L₀ * ΔT
Podstawowym narzędziem do obliczania przewidywanej zmiany długości elementu stalowego jest prosty, ale niezwykle ważny wzór: ΔL = α * L₀ * ΔT. Gdzie:
- ΔL to przewidywana zmiana długości elementu (w metrach lub milimetrach).
- α to liniowy współczynnik rozszerzalności cieplnej materiału (w 1/°C lub 1/K).
- L₀ to początkowa długość elementu (w metrach lub milimetrach).
- ΔT to przewidywana zmiana temperatury (w °C lub K).
Ten wzór jest uniwersalny i stanowi podstawę do wszelkich obliczeń związanych z rozszerzalnością cieplną w inżynierii.
Ile wynosi α dla różnych gatunków stali? Tabela wartości dla stali węglowej i nierdzewnej
Wartość współczynnika rozszerzalności liniowej (α) nie jest stała dla wszystkich rodzajów stali. Różnice te wynikają ze składu chemicznego i struktury krystalicznej konkretnego gatunku. Poniżej przedstawiono przykładowe wartości:
- Stal węglowa: około 12 x 10⁻⁶ /°C
- Stal nierdzewna austenityczna: około 16-17 x 10⁻⁶ /°C
Warto również zauważyć, że beton, z którym stal często współpracuje w konstrukcjach żelbetowych, ma zbliżony współczynnik rozszerzalności cieplnej, wynoszący około 10 x 10⁻⁶ /°C. Ta zgodność jest kluczowa dla trwałości konstrukcji żelbetowych, minimalizując powstawanie naprężeń między tymi dwoma materiałami.
Obliczamy krok po kroku: Jak bardzo wydłuży się 10-metrowa belka stalowa latem?
Wyobraźmy sobie 10-metrową belkę ze stali węglowej (L₀ = 10 m), która w zimny poranek ma temperaturę 0°C. W letnie popołudnie temperatura otoczenia wzrasta do 40°C. Jaka będzie zmiana jej długości? Użyjemy wzoru ΔL = α * L₀ * ΔT.
-
Określamy dane:
- α (dla stali węglowej) = 12 x 10⁻⁶ /°C
- L₀ = 10 m
- ΔT = 40°C - 0°C = 40°C
-
Podstawiamy do wzoru:
ΔL = (12 x 10⁻⁶ /°C) * 10 m * 40°C
-
Obliczamy:
ΔL = 480 x 10⁻⁶ m = 0,00048 m
-
Konwertujemy na milimetry:
ΔL = 0,48 mm
W tym przypadku 10-metrowa belka stalowa wydłuży się o prawie pół milimetra. Choć może się to wydawać niewiele, przy setkach metrów konstrukcji mostowej lub kilometrach rurociągu, suma tych wydłużeń może być znacząca i wymagać uwzględnienia w projekcie.

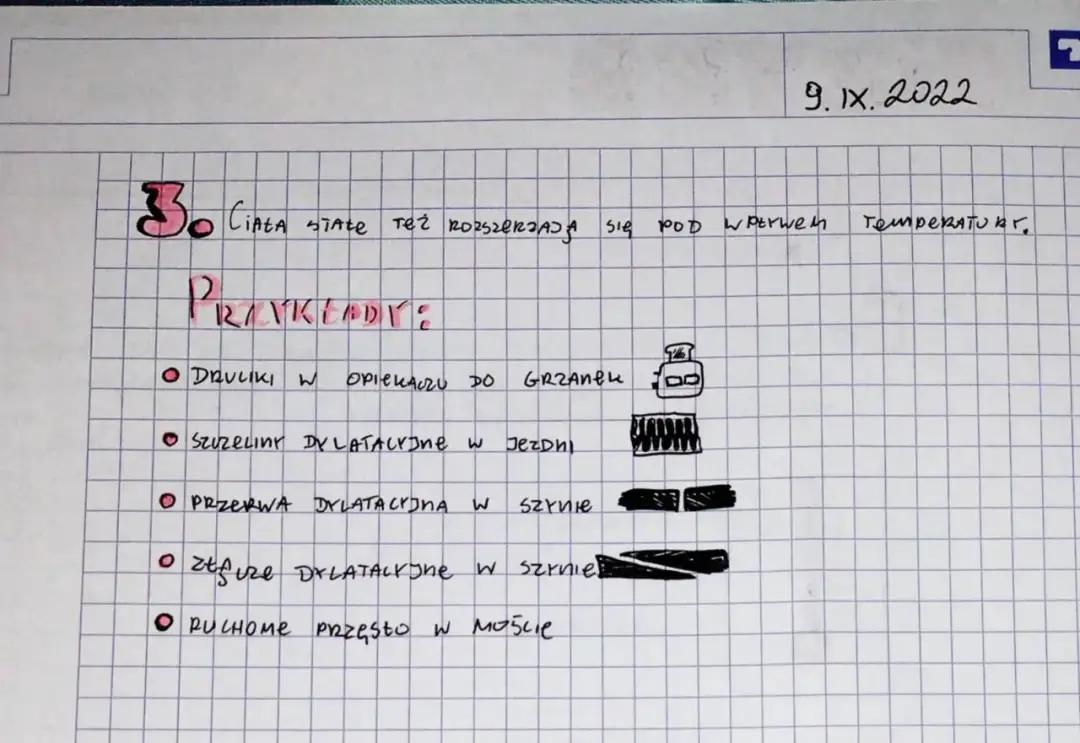

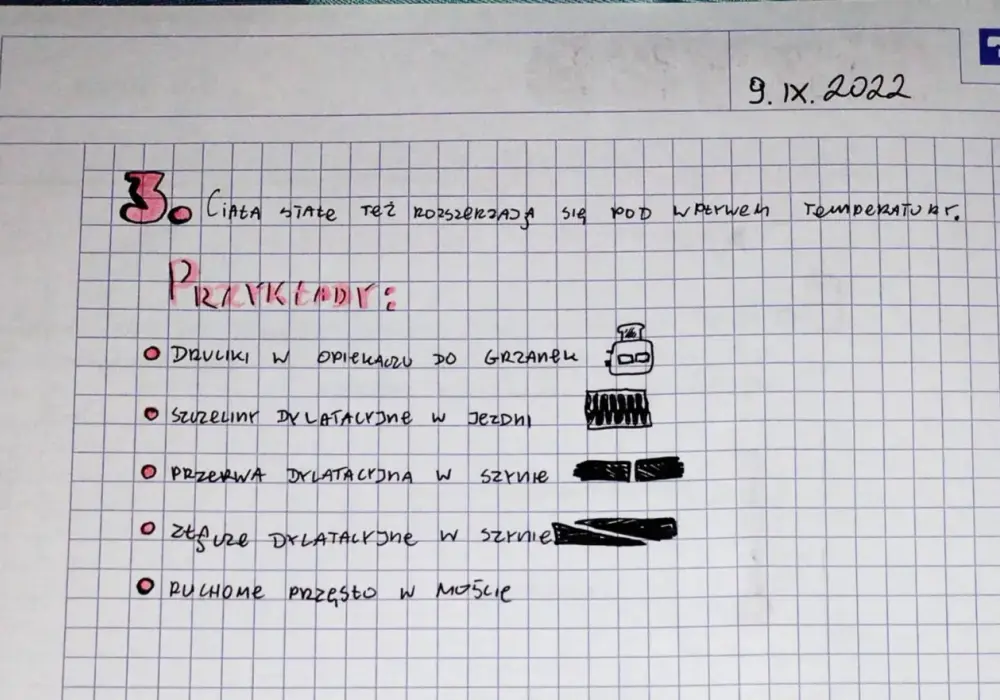

Rozszerzalność stali w praktyce gdzie jej wpływ jest najbardziej krytyczny?
Zjawisko rozszerzalności cieplnej nie jest jedynie teoretycznym zagadnieniem fizycznym. W praktyce inżynierskiej jego wpływ jest odczuwalny w wielu kluczowych konstrukcjach, a jego nieuwzględnienie może prowadzić do poważnych problemów. Oto kilka przykładów, gdzie rozszerzalność stali odgrywa szczególnie istotną rolę:
Mosty i wiadukty: Dlaczego przerwy dylatacyjne są niezbędne dla bezpieczeństwa?
Długie przęsła mostów i wiaduktów, często wykonane ze stalowych belek lub kratownic, są narażone na znaczne zmiany temperatury w ciągu dnia i roku. Gdy stal się rozgrzewa, próbuje się wydłużyć. Gdyby nie było miejsca na ten ruch, powstałyby gigantyczne naprężenia, które mogłyby zdeformować lub nawet zniszczyć konstrukcję. Dlatego właśnie na mostach stosuje się przerwy dylatacyjne specjalnie zaprojektowane szczeliny, które pozwalają na swobodne przemieszczanie się poszczególnych segmentów mostu, absorbując te zmiany długości i chroniąc konstrukcję przed uszkodzeniem.
Tory kolejowe: Tajemnica charakterystycznych przerw między szynami
Dawniej, na tradycyjnych torach kolejowych, można było zauważyć niewielkie przerwy między poszczególnymi odcinkami szyn. Były one celowo pozostawiane, aby umożliwić szynom wydłużanie się w upalne dni. Bez tych przerw, rozgrzane szyny mogłyby się wypaczyć, prowadząc do wykolejenia pociągu. Choć nowoczesne technologie pozwalają na spawanie szyn w bardzo długie odcinki, co minimalizuje potrzebę przerw, zasada pozostaje ta sama należy zapewnić przestrzeń dla ruchu termicznego materiału.
Rurociągi i instalacje przemysłowe: Jak kompensuje się zmiany długości na setkach metrów?
Długie rurociągi przesyłowe, transportujące gorące lub zimne płyny, mogą osiągać setki, a nawet tysiące metrów długości. Różnice temperatur między pracą instalacji a otoczeniem powodują znaczące zmiany długości rur. Aby zapobiec uszkodzeniom połączeń, zaworów, pomp czy samej konstrukcji nośnej, stosuje się specjalne elementy zwane kompensatorami. Mogą to być elastyczne mieszki lub specjalnie ukształtowane pętle rur, które absorbują ruch termiczny, chroniąc całą instalację.
Nowoczesne budownictwo: Wyzwania przy projektowaniu stalowych fasad i konstrukcji szkieletowych
Współczesne drapacze chmur i nowoczesne budynki często wykorzystują stalowe konstrukcje szkieletowe oraz stalowe fasady. Projektanci muszą uwzględniać rozszerzalność cieplną stali na każdym etapie projektowania. Niewłaściwe zaprojektowanie połączeń, brak odpowiednich szczelin lub zastosowanie materiałów o różnej rozszerzalności cieplnej może prowadzić do naprężeń, które z czasem mogą powodować pękanie elewacji, problemy ze stolarką okienną, a nawet osłabienie integralności konstrukcyjnej budynku. Zapewnienie odpowiedniej swobody ruchu dla elementów stalowych jest kluczowe dla długowieczności i bezpieczeństwa nowoczesnych obiektów.
Co się stanie, gdy zignorujemy rozszerzalność cieplną? Realne zagrożenia i skutki
Ignorowanie zjawiska rozszerzalności cieplnej stali w projektowaniu i wykonawstwie to prosta droga do problemów. Kiedy materiał nie ma możliwości swobodnego rozszerzania się lub kurczenia, zaczyna działać na siebie sam, generując wewnętrzne siły. Te siły, zwane naprężeniami termicznymi, mogą być niezwykle destrukcyjne.
Naprężenia termiczne: Niewidzialna siła, która niszczy konstrukcje
Naprężenia termiczne powstają, gdy element stalowy jest zmuszany do utrzymania swojej pierwotnej długości pomimo zmiany temperatury. Jeśli stal próbuje się wydłużyć, a napotyka na opór, powstają naprężenia rozciągające. Jeśli próbuje się skurczyć, a jest ograniczana, powstają naprężenia ściskające. Te wewnętrzne siły mogą osiągnąć wartości przekraczające wytrzymałość materiału, prowadząc do jego uszkodzenia. Są to siły często niewidoczne na pierwszy rzut oka, ale ich kumulacja może prowadzić do katastrofalnych skutków.
Deformacje, pęknięcia i utrata stabilności jak błąd projektowy prowadzi do katastrofy?
Konsekwencje zignorowania rozszerzalności cieplnej są bardzo realne i niebezpieczne. Mogą objawiać się jako:
- Deformacje: Elementy stalowe mogą się trwale wygiąć lub zdeformować, tracąc swoje pierwotne kształty i funkcje.
- Pęknięcia: Naprężenia termiczne mogą przekroczyć granicę wytrzymałości stali, prowadząc do powstawania pęknięć, które osłabiają całą konstrukcję.
- Wyboczenia: W przypadku elementów ściskanych, nadmierne naprężenia mogą prowadzić do utraty stabilności i charakterystycznego wyboczenia.
- Katastrofy budowlane: W skrajnych przypadkach, gdy wpływ rozszerzalności cieplnej nie zostanie uwzględniony w krytycznych elementach konstrukcji, może dojść do całkowitej utraty stabilności i zawalenia się budowli lub mostu.
Każdy z tych scenariuszy pokazuje, jak ważne jest, aby projektanci i wykonawcy traktowali rozszerzalność cieplną stali z należytą powagą.
Jak inżynierowie radzą sobie z rozszerzalnością stali? Przegląd skutecznych rozwiązań
Na szczęście inżynierowie dysponują szerokim wachlarzem sprawdzonych rozwiązań, które pozwalają skutecznie zarządzać rozszerzalnością cieplną stali. Kluczem jest zapewnienie materiałowi możliwości swobodnego odkształcania się w kontrolowany sposób, bez generowania niszczących naprężeń.
Przerwy i szczeliny dylatacyjne: Proste rozwiązanie o fundamentalnym znaczeniu
Przerwy dylatacyjne to celowo pozostawione szczeliny między elementami konstrukcyjnymi, które pozwalają im na swobodne wydłużanie się i kurczenie pod wpływem zmian temperatury. Są one powszechnie stosowane w:
- Mostach i wiaduktach: Zapobiegają powstawaniu naprężeń w przęsłach i podporach.
- Budynkach: Dzielą długie ściany, stropy i fasady na mniejsze segmenty, zapobiegając pękaniu i deformacjom.
- Nawierzchniach drogowych i kolejowych: Umożliwiają ruch płyt betonowych lub szyn.
Choć mogą wydawać się prostym rozwiązaniem, ich prawidłowe zaprojektowanie i wykonanie jest kluczowe dla bezpieczeństwa i trwałości konstrukcji.
Kompensatory mieszkowe i pętlowe w rurociągach
W przypadku długich rurociągów, gdzie zmiany temperatury mogą powodować znaczne przemieszczenia, stosuje się specjalistyczne elementy kompensatory. Kompensatory mieszkowe to elastyczne elementy wykonane z falistej blachy, które dzięki swojej budowie mogą absorbować ruch wzdłużny, boczny i kątowy. Kompensatory pętlowe to z kolei wygięte fragmenty rurociągu, tworzące swego rodzaju "sprężynę", która pochłania naprężenia termiczne. Oba rozwiązania pozwalają na bezpieczne funkcjonowanie instalacji przemysłowych pracujących w zmiennych temperaturach.
Przeczytaj również: Ile schnie fuga? Kluczowe informacje o czasie schnięcia fugi
Połączenia ślizgowe i podpory ruchome w konstrukcjach mostowych
W konstrukcjach mostowych, oprócz przerw dylatacyjnych, stosuje się również specjalne rodzaje połączeń i podpór, które umożliwiają kontrolowane przemieszczanie się elementów. Połączenia ślizgowe pozwalają na przesuwanie się jednej części konstrukcji po drugiej, zazwyczaj z wykorzystaniem materiałów o niskim współczynniku tarcia. Podpory ruchome natomiast umożliwiają swobodny ruch przęsła w jednym kierunku, jednocześnie zapewniając jego stabilność. Te rozwiązania są niezbędne do tego, aby most mógł "oddychać" wraz ze zmianami temperatury, zachowując jednocześnie swoją integralność i bezpieczeństwo.
