Ściany oporowe przepustów rurowych to kluczowe elementy infrastruktury drogowej. Służą do stabilizacji i wsparcia konstrukcji przepustów. Umożliwiają bezpieczne przeprowadzanie wód przez nasypy drogowe i inne przeszkody. Wykonane są głównie z betonu zbrojonego. Zapewnia to wysoką wytrzymałość na obciążenia.
Konstrukcja ścian może być różnorodna. Dostosowuje się ją do warunków terenowych i wymagań projektu. Montaż jest stosunkowo prosty i nie wymaga specjalistycznego sprzętu. Ściany oporowe znajdują zastosowanie w budowie dróg, mostów i innych obiektów inżynieryjnych.
Najważniejsze informacje:- Wykonane z betonu o klasie wytrzymałości min. C25/30 MPa
- Mogą być pionowe, nachylone lub tarasowe
- Łatwy montaż, często bez użycia ciężkiego sprzętu
- Dostępne w różnych rozmiarach (np. PZP50, PZP60, PZP80)
- Pełnią funkcję stabilizacyjną i mogą mieć walory estetyczne
Czym są ściany oporowe przepustów rurowych?

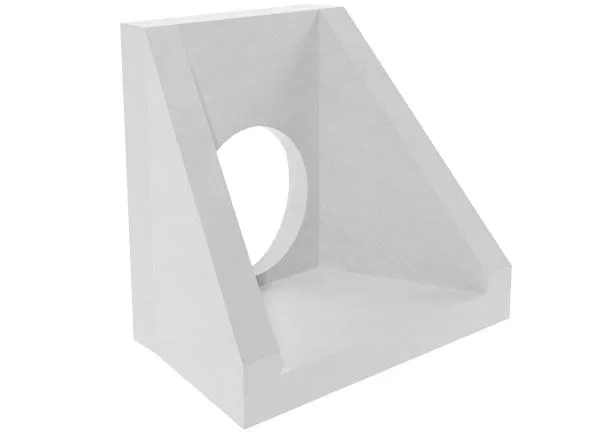

Ściany oporowe przepustów rurowych to konstrukcje inżynieryjne, które stabilizują i wspierają przepusty, umożliwiając bezpieczne przeprowadzanie wód przez nasypy drogowe lub inne przeszkody. Pełnią kluczową rolę w infrastrukturze, zapewniając trwałość i bezpieczeństwo obiektów komunikacyjnych.
Materiały stosowane w konstrukcji ścian oporowych
Beton zbrojony jako podstawowy materiał
Ściany oporowe przepustów rurowych wykonuje się głównie z betonu zbrojonego, który charakteryzuje się wysoką wytrzymałością na ściskanie i rozciąganie. Zazwyczaj stosuje się beton o klasie wytrzymałości nie mniejszej niż C25/30 MPa, co gwarantuje odporność na trudne warunki atmosferyczne i obciążenia mechaniczne.
Rodzaje zbrojenia
- Pręty żebrowane - zapewniają doskonałą przyczepność do betonu
- Siatki zgrzewane - ułatwiają równomierne rozłożenie naprężeń
- Włókna stalowe - zwiększają odporność na pękanie
- Zbrojenie kompozytowe - odporne na korozję, idealne do agresywnych środowisk
Typy konstrukcji ścian oporowych
Ściany pionowe
Pionowe ściany oporowe to najprostszy i najczęściej stosowany typ konstrukcji. Sprawdzają się doskonale w miejscach o ograniczonej przestrzeni, zapewniając maksymalne wykorzystanie terenu.
Ściany nachylone
Nachylone ściany oporowe oferują lepszą stabilność i rozkład obciążeń. Są często wybierane w przypadku wysokich nasypów lub trudnych warunków gruntowych.
Konstrukcje tarasowe
Tarasowe ściany oporowe to rozwiązanie łączące funkcjonalność z estetyką. Składają się z kilku poziomów, co pozwala na lepsze rozłożenie obciążeń. Umożliwiają również tworzenie zielonych przestrzeni, co jest szczególnie cenne w projektach przyjaznych środowisku.
Proces montażu ścian oporowych
Montaż ścian oporowych przepustu rurowego to proces wymagający precyzji i odpowiedniego przygotowania. Rozpoczyna się od prac ziemnych, przez układanie zbrojenia, aż po betonowanie i pielęgnację betonu.
- Przygotowanie podłoża i wykop
- Instalacja drenażu
- Układanie zbrojenia
- Szalowanie
- Betonowanie i pielęgnacja betonu
Wymagany sprzęt do montażu
| Nazwa sprzętu | Zastosowanie | Zalety użycia |
|---|---|---|
| Koparka | Wykopy i przemieszczanie materiałów | Szybkość i efektywność prac ziemnych |
| Betoniarka | Przygotowanie mieszanki betonowej | Jednolita konsystencja betonu |
| Wibratory do betonu | Zagęszczanie mieszanki betonowej | Eliminacja pustek powietrznych, zwiększenie wytrzymałości |
Zastosowania ścian oporowych w inżynierii
Budowa dróg
Ściany oporowe są niezbędne przy budowie dróg na terenach o zróżnicowanej rzeźbie. Zabezpieczają nasypy i wykopy, umożliwiając bezpieczne prowadzenie tras komunikacyjnych.
Konstrukcje mostowe
W mostownictwie, ściany oporowe stabilizują przyczółki i zapobiegają osuwaniu się gruntu. Są kluczowe dla trwałości i bezpieczeństwa całej konstrukcji mostu.
Inne obiekty inżynieryjne
- Tunele - zabezpieczenie wlotów i wylotów
- Zbiorniki retencyjne - umocnienie brzegów
- Parkingi wielopoziomowe - stabilizacja różnic poziomów
- Nabrzeża portowe - ochrona przed erozją wodną
- Jakość użytych materiałów
- Prawidłowe odprowadzenie wody
- Regularne inspekcje i konserwacja
- Odpowiednie wymiarowanie konstrukcji
Standardowe wymiary i parametry techniczne
| Typ | Średnica | Wysokość | Zalecane zastosowanie |
|---|---|---|---|
| PZP50 | 50 cm | 90 cm | Małe przepusty drogowe |
| PZP60 | 60 cm | 110 cm | Średnie przepusty, drogi lokalne |
| PZP80 | 80 cm | 130 cm | Duże przepusty, drogi główne |
| PZP100 | 100 cm | 150 cm | Przepusty na rzekach, autostrady |
Korzyści stosowania ścian oporowych w przepustach
- Stabilizacja gruntu - zapobiegają osuwaniu się ziemi
- Ochrona przed erozją - minimalizują wymywanie gruntu przez wodę
- Zwiększenie przepustowości - umożliwiają efektywniejsze odprowadzanie wody
- Przedłużenie żywotności konstrukcji - chronią przepust przed uszkodzeniami
- Estetyka - mogą poprawiać wygląd infrastruktury drogowej
- Bezpieczeństwo - zapobiegają zapadaniu się drogi nad przepustem
Aspekty projektowe ścian oporowych
Analiza warunków gruntowych
Badania geotechniczne są fundamentem projektowania ścian oporowych przepustów rurowych. Określają nośność gruntu, poziom wód gruntowych i potencjalne zagrożenia. Te informacje są kluczowe dla doboru odpowiedniego typu konstrukcji i jej wymiarów.
Obliczenia statyczne
Projektanci uwzględniają obciążenia pionowe i poziome działające na ścianę oporową. Kluczowe parametry to parcie gruntu, obciążenia użytkowe i siły wyporu wody.
Dobór odpowiedniego typu ściany
- Wysokość nasypu lub głębokość wykopu
- Dostępna przestrzeń
- Warunki hydrologiczne
- Estetyka i wpływ na otoczenie
- Koszty budowy i utrzymania
Konserwacja i utrzymanie ścian oporowych
Regularne przeglądy ścian oporowych przepustów rurowych są niezbędne dla zachowania ich funkcjonalności. Zaleca się przeprowadzanie inspekcji co najmniej raz w roku, szczególnie po intensywnych opadach lub roztopach.
Typowe problemy to pęknięcia betonu, korozja zbrojenia i osiadanie gruntu. Szybka identyfikacja i naprawa tych uszkodzeń zapobiega poważniejszym awariom. W przypadku zauważenia niepokojących zmian, konieczna jest natychmiastowa konsultacja z inżynierem budownictwa.
Kompleksowe podejście do ścian oporowych przepustów rurowych
Ściany oporowe przepustów rurowych to kluczowe elementy infrastruktury drogowej, łączące funkcjonalność z bezpieczeństwem. Ich rola w stabilizacji gruntu i ochronie przepustów jest nie do przecenienia w nowoczesnym budownictwie komunikacyjnym.
Wybór odpowiedniego typu konstrukcji, od ścian pionowych po tarasowe, zależy od specyfiki projektu i warunków terenowych. Kluczowe znaczenie ma staranne projektowanie, uwzględniające analizę geotechniczną i obliczenia statyczne. Prawidłowy montaż, z wykorzystaniem odpowiedniego sprzętu i materiałów wysokiej jakości, zapewnia długotrwałą skuteczność tych konstrukcji.
Regularna konserwacja i monitoring ścian oporowych są niezbędne dla utrzymania ich funkcjonalności i bezpieczeństwa. Szybka identyfikacja i naprawa ewentualnych uszkodzeń pozwala uniknąć poważniejszych awarii, zapewniając trwałość całej infrastruktury drogowej.
