Płyty drogowe to prefabrykowane elementy betonowe stosowane w budownictwie drogowym. Produkowane są w różnych wymiarach i grubościach, dostosowanych do konkretnych zastosowań. Standardowe rozmiary to 300x150 cm, 300x100 cm i 200x150 cm, przy grubościach od 12,5 do 20 cm. Płyty te są zbrojone stalą dla zwiększenia wytrzymałości i wykonane z betonu wysokiej jakości.
Najważniejsze informacje:- Dostępne są płyty o różnych wymiarach, np. 300x150x15 cm czy 150x100x12,5 cm
- Grubość płyt waha się od 12,5 do 20 cm, zależnie od przeznaczenia
- Płyty są zbrojone podwójnie stalą o średnicy 8 mm lub 8 i 10 mm
- Standardowo wykonywane z betonu klasy C25/30 lub C30/37
- Waga płyt zależy od wymiarów - np. płyta 300x150x15 cm waży około 1620 kg
- Istnieje możliwość zamówienia płyt o niestandardowych parametrach

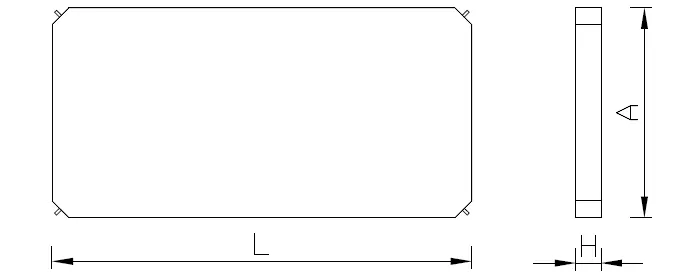

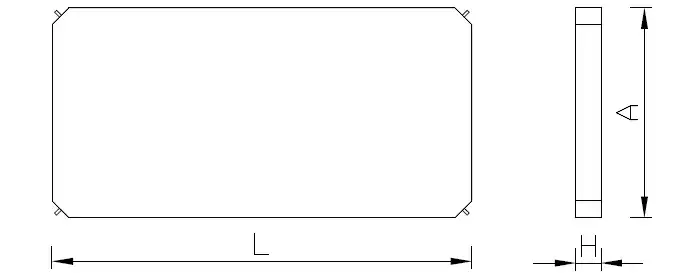

Najpopularniejsze wymiary płyt drogowych
Płyty drogowe to prefabrykowane elementy betonowe stosowane w budownictwie infrastrukturalnym. Oto standardowe wymiary płyt drogowych:
- 300x150x15 cm
- 300x100x15 cm
- 200x150x15 cm
- 150x100x12,5 cm
Płyty 300x150x15 cm są idealne do budowy tymczasowych dróg na placach budowy. Rozmiary płyt drogowych 300x100x15 cm sprawdzają się przy tworzeniu parkingów. Mniejsze płyty 200x150x15 cm często wykorzystuje się do utwardzania podjazdów. Najmniejsze 150x100x12,5 cm świetnie nadają się do tworzenia ścieżek dla pieszych.
Grubości płyt drogowych i ich zastosowanie
Dostępne wielkości płyt drogowych pod względem grubości to:
- 12,5 cm
- 14 cm
- 15 cm
- 17 cm
- 18 cm
- 20 cm
Wybór grubości zależy głównie od planowanego obciążenia. Im większy ruch i cięższe pojazdy, tym grubsza płyta jest potrzebna.
Płyty o grubości 12,5-15 cm stosuje się na chodnikach i ścieżkach rowerowych. Grubość 17-18 cm sprawdza się na parkingach dla samochodów osobowych. Najgrubsze płyty 20 cm wykorzystuje się na drogach z intensywnym ruchem ciężarowym.
Powierzchnia i waga płyt drogowych
Płyta o wymiarach płyty drogowej 100x300x15 cm ma powierzchnię 3 m² i waży około 1080 kg. Z kolei płyta drogowa o wymiarach 150x300x15 cm pokrywa 4,5 m² i waży około 1620 kg.
Te parametry mają kluczowe znaczenie przy planowaniu transportu i montażu. Wymagają one specjalistycznego sprzętu do załadunku, rozładunku i układania płyt.
Jak obliczyć wagę płyty drogowej?
Wagę płyty można oszacować, mnożąc jej objętość przez gęstość betonu (około 2400 kg/m³). Dla płyty 300x150x15 cm obliczenie wygląda następująco: 3 m x 1,5 m x 0,15 m x 2400 kg/m³ = 1620 kg.
Zbrojenie płyt drogowych
Płyty drogowe zbrojone są podwójnie stalą o średnicy 8 mm lub 8 i 10 mm. Zbrojenie zapewnia odpowiednią wytrzymałość na obciążenia i zapobiega pękaniu.
Różni producenci mogą stosować nieco odmienne schematy zbrojenia. Niektórzy używają stali o średnicy 8 mm, inni kombinacji 8 i 10 mm, w zależności od przeznaczenia płyty.
Klasy betonu stosowane w produkcji płyt drogowych
Standardowe klasy betonu używane do produkcji płyt drogowych to:
- C25/30
- C30/37
Beton C25/30 charakteryzuje się wytrzymałością na ściskanie 25 MPa po 28 dniach, a C30/37 - 30 MPa. Obie klasy zapewniają doskonałą odporność na warunki atmosferyczne i obciążenia. Wyższa klasa C30/37 jest stosowana w miejscach o intensywniejszym ruchu.
Istnieje możliwość zamówienia płyt o niestandardowych parametrach betonu, dostosowanych do specyficznych wymagań projektu.
- Określ przewidywane obciążenie (rodzaj i intensywność ruchu)
- Weź pod uwagę warunki gruntowe i klimatyczne
- Uwzględnij dostępną przestrzeń i planowany układ nawierzchni
- Sprawdź lokalne przepisy i normy budowlane
| Wymiary | Powierzchnia | Waga | Typowe zastosowanie |
|---|---|---|---|
| 300x150x15 cm | 4,5 m² | 1620 kg | Tymczasowe drogi na budowach |
| 300x100x15 cm | 3 m² | 1080 kg | Parkingi |
| 200x150x15 cm | 3 m² | 1080 kg | Podjazdy |
| 150x100x12,5 cm | 1,5 m² | 450 kg | Ścieżki dla pieszych |
Jak prawidłowo układać płyty drogowe?
Kluczowe jest odpowiednie przygotowanie podłoża. Grunt należy wyrównać, zagęścić i pokryć warstwą piasku lub żwiru. To zapewni stabilną podstawę dla płyt.
Układanie rozpoczyna się od narożnika, wykorzystując linki do zachowania prostych linii. Płyty układa się za pomocą dźwigu lub koparki, zachowując minimalne szczeliny między nimi. Po ułożeniu, szczeliny wypełnia się piaskiem lub zaprawą cementową.
Pamiętaj o środkach bezpieczeństwa! Używaj kasku i rękawic ochronnych. Nigdy nie stój pod zawieszoną płytą podczas montażu.
Czy można łączyć płyty o różnych wymiarach?
Tak, można łączyć płyty drogowe o różnych wymiarach. Takie rozwiązanie pozwala na elastyczne projektowanie nawierzchni i optymalne wykorzystanie przestrzeni. Jednak wymaga to dokładnego planowania, aby uniknąć problemów z dopasowaniem i zachowaniem jednolitej nośności nawierzchni.
Trwałość i konserwacja płyt drogowych
Prawidłowo ułożone i konserwowane płyty drogowe mogą służyć nawet 30-40 lat. Na ich trwałość wpływają:
- Jakość betonu i zbrojenia
- Prawidłowe ułożenie
- Intensywność eksploatacji
- Warunki klimatyczne
- Regularna konserwacja
Aby przedłużyć żywotność płyt, regularnie usuwaj zanieczyszczenia z ich powierzchni. Raz w roku sprawdzaj stan spoin i uzupełniaj je w razie potrzeby. W przypadku zauważenia pęknięć lub uszkodzeń, szybko je napraw, aby zapobiec dalszej degradacji.
Kompleksowy przewodnik po wymiarach i zastosowaniach płyt drogowych
Płyty drogowe to wszechstronne elementy budowlane, dostępne w różnych rozmiarach płyt drogowych i grubościach. Najpopularniejsze wymiary to 300x150x15 cm, 300x100x15 cm, 200x150x15 cm i 150x100x12,5 cm, każdy z własnym specyficznym zastosowaniem - od tymczasowych dróg po ścieżki dla pieszych.
Wybór odpowiedniej płyty zależy od wielu czynników, takich jak planowane obciążenie, warunki gruntowe czy dostępna przestrzeń. Grubość płyt, wahająca się od 12,5 do 20 cm, ma kluczowe znaczenie dla ich wytrzymałości i trwałości. Zbrojenie stalą oraz użycie betonu wysokiej jakości (klasy C25/30 lub C30/37) zapewniają długotrwałą użyteczność płyt, nawet do 40 lat przy odpowiedniej konserwacji.
Prawidłowe układanie i regularna konserwacja płyt drogowych są niezbędne dla maksymalizacji ich żywotności i efektywności. Pamiętaj, że możliwość łączenia płyt o różnych wymiarach daje elastyczność w projektowaniu nawierzchni, ale wymaga starannego planowania. Niezależnie od wybranego rozmiaru czy zastosowania, płyty drogowe stanowią trwałe i praktyczne rozwiązanie dla różnorodnych projektów infrastrukturalnych.
