Strop z dziurawki, znany również jako strop Kleina, to popularna konstrukcja stropowa z XX wieku. Łączy stalowe belki z ceramiczną płytą. Stosowany głównie w Polsce. Składa się z dwuteowych belek stalowych i płyty z cegieł dziurawek. Występuje w trzech wariantach: lekkim, półciężkim i ciężkim.
Strop Kleina ma swoje zalety i wady. Jest odporny na ogień i ma dobrą nośność. Jednak może się uginać przy większych rozpiętościach. Dziś rzadko stosuje się go w nowym budownictwie.
Najważniejsze informacje:- Konstrukcja stalowo-ceramiczna
- Składa się z belek stalowych i płyty z cegieł
- Trzy typy: lekki, półciężki, ciężki
- Odporny na ogień
- Większa nośność niż drewniane stropy
- Możliwe duże ugięcia przy większych rozpiętościach
- Rzadko stosowany w nowym budownictwie
- Wymaga ostrożności przy wykonywaniu otworów
Czym jest strop z dziurawki?
Strop z dziurawki, znany również jako strop Kleina, to klasyczna konstrukcja stropowa łącząca elementy stalowe i ceramiczne. Strop stalowo-ceramiczny ten był powszechnie stosowany w budownictwie XX wieku, szczególnie w Polsce. Charakteryzuje się wykorzystaniem belek stalowych oraz płyty wykonanej z cegieł, w tym cegły dziurawki. Konstrukcja ta wyróżnia się odpornością na ogień i dobrą nośnością, co czyni ją solidnym rozwiązaniem w starszym budownictwie.

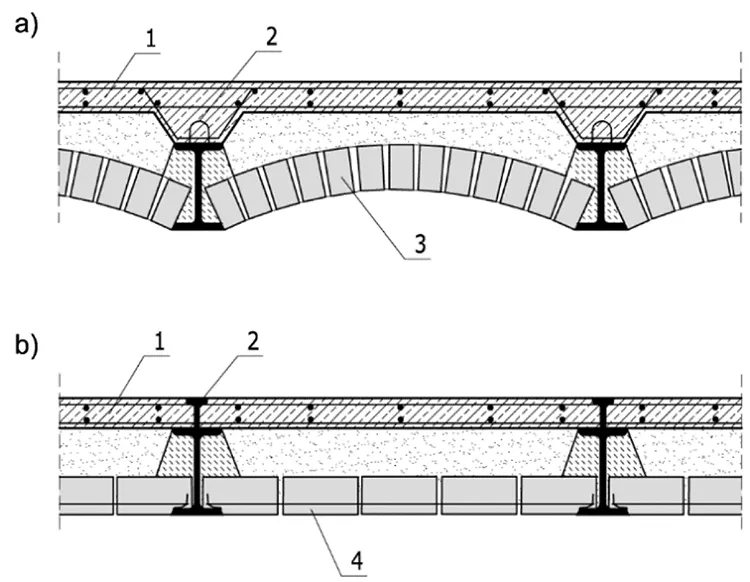

Konstrukcja stropu z dziurawki
Podstawowe elementy
Belki dwuteowe stanowią główny element nośny stropu z dziurawki. Ich wysokość waha się od 8 do 24 cm, a rozstaw między nimi może wynosić od 100 do 240 cm. Płyta ceramiczna, układana między belkami, wykonana jest z cegieł pełnych lub dziurawek. Zbrojenie w postaci prętów stalowych o średnicy 6-8 mm wzmacnia konstrukcję i zapewnia jej odpowiednią wytrzymałość.
Rodzaje stropów Kleina
| Typ stropu | Grubość płyty | Charakterystyka | Zastosowanie |
|---|---|---|---|
| Lekki | 6,5 cm | Podstawowa konstrukcja | Budynki o mniejszych obciążeniach |
| Półciężki | 6,5 cm | Wzmocniony żeberkami | Średnie obciążenia, większa sztywność |
| Ciężki | 12 cm | Podwójna grubość płyty | Duże obciążenia, wymagająca większej wytrzymałości |
Zalety stropu z dziurawki
- Ogniotrwałość: Strop z cegły dziurawki jest całkowicie niepalny, co znacząco zwiększa bezpieczeństwo budynku.
- Wysoka nośność: Konstrukcja zapewnia lepszą wytrzymałość niż tradycyjne stropy drewniane.
- Trwałość: Połączenie stali i ceramiki gwarantuje długotrwałą żywotność stropu.
- Izolacja akustyczna: Masywna struktura skutecznie tłumi dźwięki między kondygnacjami.
- Adaptacyjność: Możliwość modernizacji i dostosowania do współczesnych standardów.
Wady konstrukcji stropu Kleina
- Ugięcia: Przy większych rozpiętościach mogą występować znaczne odkształcenia. To wymaga dokładnego planowania i ewentualnych wzmocnień.
- Ciężar własny: Strop Kleina jest stosunkowo ciężki, co może stanowić wyzwanie dla niektórych konstrukcji budynków.
- Ograniczone zastosowanie współcześnie: Nowocześniejsze rozwiązania często wypierają ten typ stropu w nowym budownictwie.
- Trudności w modernizacji: Wykonywanie otworów czy modyfikacji wymaga specjalistycznej wiedzy i ostrożności.
Zastosowanie stropów z dziurawki w budownictwie
Historyczne wykorzystanie
Stropy z dziurawki cieszyły się ogromną popularnością w budownictwie XX wieku. Były powszechnie stosowane w kamienicach, budynkach użyteczności publicznej i przemysłowych. Można je spotkać w starych szkołach, szpitalach czy fabrykach, gdzie ceniono ich wytrzymałość i odporność na ogień.
Współczesne zastosowania
Obecnie stropy Kleina rzadko znajdują zastosowanie w nowym budownictwie. Ustępują miejsca lżejszym i bardziej elastycznym rozwiązaniom, takim jak stropy żelbetowe czy gęstożebrowe. Niemniej, ich renowacja i adaptacja w starszych budynkach nadal stanowi ważny aspekt współczesnego budownictwa.
Jak wykonać otwór w stropie z dziurawki?
- Przeprowadź dokładną analizę konstrukcji stropu.
- Zlokalizuj belki nośne za pomocą detektora metalu.
- Wyznacz obszar między belkami, gdzie będzie wykonywany otwór.
- Zabezpiecz obszar pracy i podstempluj strop.
- Usuń warstwę wykończeniową i odsłoń cegły.
- Wytnij otwór, zachowując ostrożność, aby nie uszkodzić belek.
Renowacja i modernizacja starszych stropów Kleina
Stare stropy z cegły dziurawki często cierpią na korozję belek stalowych i degradację zaprawy. Wzmacnianie może obejmować dodawanie nowych belek lub nakładanie warstwy betonu zbrojonego. Adaptacja często polega na poprawie izolacji termicznej i akustycznej, co pozwala dostosować je do współczesnych standardów energetycznych.
Czy warto zdecydować się na strop z dziurawki w nowym budownictwie?
Strop Kleina ma swoje zalety, ale w nowym budownictwie rzadko jest pierwszym wyborem. Współczesne rozwiązania, takie jak stropy monolityczne czy prefabrykowane, oferują lepszy stosunek wagi do wytrzymałości i łatwiejszą instalację. Eksperci zalecają stropy z dziurawki głównie w przypadku renowacji historycznych budynków lub gdy specyfika projektu wymaga ich unikalnych właściwości.
Strop z dziurawki: Klasyka budownictwa w nowoczesnym kontekście
Strop Kleina, czyli strop z dziurawki, to solidna konstrukcja stropowa, która przez dziesięciolecia kształtowała polskie budownictwo. Łącząc stalowe belki z ceramiczną płytą, oferuje wyjątkową odporność na ogień i wysoką nośność. Choć rzadziej stosowany w nowych projektach, nadal odgrywa istotną rolę w renowacji i modernizacji starszych budynków.
Mimo swoich zalet, takich jak trwałość i dobre właściwości akustyczne, strop stalowo-ceramiczny ma też wady - podatność na ugięcia przy większych rozpiętościach i stosunkowo duży ciężar własny. Te czynniki, wraz z pojawieniem się nowocześniejszych rozwiązań, wpłynęły na spadek jego popularności w nowym budownictwie.
Wykonywanie otworów czy modernizacja stropu z cegły dziurawki wymaga specjalistycznej wiedzy i ostrożności. Jednak prawidłowo utrzymany i zaadaptowany strop Kleina może z powodzeniem służyć przez kolejne dekady, łącząc historyczny charakter z współczesnymi wymaganiami budowlanymi.
