Strop żelbetowy to kluczowy element konstrukcyjny budynku, który rozdziela poszczególne kondygnacje. W nowoczesnym budownictwie stanowi jedno z najpopularniejszych rozwiązań, łącząc w sobie wytrzymałość z praktycznością. To wielowarstwowa konstrukcja, składająca się z betonu zbrojonego stalą, która zapewnia stabilność i bezpieczeństwo całego budynku.
Grubość stropu waha się między 10 a 20 centymetrów, zależnie od rozpiętości i planowanego obciążenia. Całość tworzy solidną podstawę dla kolejnych kondygnacji, skutecznie izolując je akustycznie i termicznie.
Najważniejsze informacje:- Strop żelbetowy składa się z betonu klasy minimum C16/20 oraz stalowego zbrojenia
- Konstrukcja zawiera wieniec stropowy przenoszący obciążenia na ściany nośne
- Standardowa grubość stropu 10-16 cm wystarcza przy rozpiętości do 6 metrów
- Większe rozpiętości wymagają zwiększenia grubości do 20 cm
- Strop może być zbrojony jedno- lub dwukierunkowo
- Konstrukcja wymaga odpowiedniego procesu wykonania: deskowania, zbrojenia i wylewania betonu
- System zapewnia wysoką nośność i dobrą izolację akustyczną

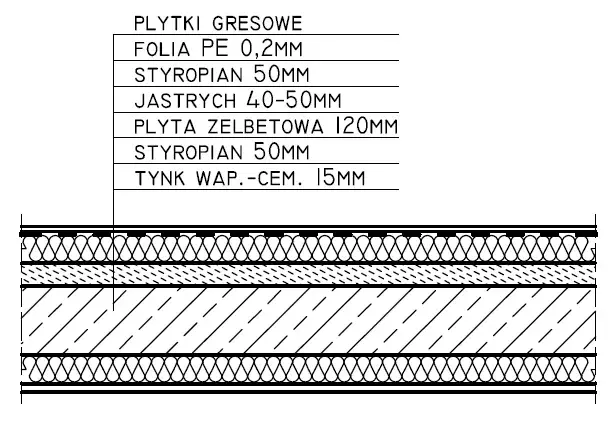

Co to jest przekrój stropu żelbetowego?
Przekrój stropu żelbetowego to wielowarstwowa konstrukcja budowlana, która rozdziela poszczególne kondygnacje budynku. Strop monolityczny stanowi jeden z najważniejszych elementów nośnych, przenoszących obciążenia na ściany konstrukcyjne. Jego budowa wymaga precyzyjnego zaprojektowania każdej warstwy.
Strop betonowy konstrukcja składa się z połączenia betonu i stalowego zbrojenia, które wspólnie zapewniają wytrzymałość. Projektowanie przekroju stropu monolitycznego wymaga uwzględnienia wszystkich warstw funkcjonalnych. Grubość całkowita zależy od rozpiętości i planowanego obciążenia.
Warstwy stropu żelbetowego i ich funkcje
Strop żelbetowy warstwy tworzą przemyślany układ konstrukcyjny. Każda z warstw pełni określoną funkcję, zapewniając stabilność i komfort użytkowania.
| Warstwa | Funkcja | Materiał | Grubość min. | Grubość max. |
| Wieniec stropowy | Przenoszenie obciążeń | Żelbet | 15 cm | 25 cm |
| Płyta konstrukcyjna | Nośność główna | Beton zbrojony | 10 cm | 20 cm |
| Izolacja akustyczna | Tłumienie dźwięków | Styropian/wełna | 2 cm | 5 cm |
| Izolacja przeciwwilgociowa | Ochrona przed wilgocią | Folia/papa | 0.2 cm | 0.5 cm |
| Jastrych | Podkład pod posadzkę | Zaprawa cementowa | 3 cm | 7 cm |
| Posadzka | Warstwa wykończeniowa | Różne materiały | 1 cm | 3 cm |
Rodzaje zbrojenia w stropie żelbetowym
Zbrojenie jednokierunkowe stosuje się w stropach żelbetowych o prostym układzie konstrukcyjnym. Jest ono ekonomiczne i sprawdza się przy małych rozpiętościach.
Zbrojenie dwukierunkowe zapewnia większą nośność stropu monolitycznego. Stosuje się je w przypadku dużych obciążeń i skomplikowanych układów konstrukcyjnych.
Strop betonowy konstrukcja może zawierać także zbrojenie rozproszone. Dodanie włókien stalowych lub polimerowych zwiększa odporność na zarysowania.
- Średnica prętów głównych: 8-16 mm
- Rozstaw prętów: 10-20 cm
- Minimalne otulenie zbrojenia: 2.5 cm
- Długość zakładów: 40-60 średnic pręta
Wymiary i grubości poszczególnych warstw
Strop monolityczny wymiary zależą od rozpiętości i planowanych obciążeń. Przy rozpiętości do 6 metrów stosuje się grubość płyty 10-16 cm. Większe rozpiętości wymagają zwiększenia grubości do 20 cm.
Całkowita grubość stropu żelbetowego wraz z warstwami wykończeniowymi wynosi zwykle 30-40 cm. Jastrych powinien mieć minimum 3 cm grubości. Warstwa izolacji akustycznej to zazwyczaj 2-5 cm.
- Sprawdź obciążenia użytkowe dla danego typu pomieszczenia
- Uwzględnij ciężar własny wszystkich warstw
- Oblicz ugięcia i zarysowania
- Dostosuj grubość do rozpiętości przęsła
Jak wykonać strop żelbetowy krok po kroku?
Prawidłowe wykonanie stropu żelbetowego wymaga przestrzegania określonej kolejności prac. Każdy etap ma kluczowe znaczenie dla finalnej wytrzymałości konstrukcji.
- Montaż deskowania - Sprawdzenie geometrii i poziomowania - Zabezpieczenie przed przeciekaniem zaczynu
- Ułożenie zbrojenia - Zachowanie odpowiednich otuliny - Stabilizacja prętów
- Betonowanie - Właściwa konsystencja mieszanki - Równomierne rozprowadzanie betonu
- Zagęszczanie - Używanie wibratorów wgłębnych - Kontrola jednorodności
- Pielęgnacja betonu - Utrzymanie odpowiedniej wilgotności - Ochrona przed warunkami atmosferycznymi
- Rozszalowanie - Przestrzeganie czasów dojrzewania - Kontrola jakości powierzchni
Po wykonaniu wszystkich etapów należy przeprowadzić kontrolę jakości. Szczególną uwagę trzeba zwrócić na równość powierzchni i brak rys.
Wymagania techniczne dla materiałów konstrukcyjnych
Beton do stropu żelbetowego musi spełniać wymagania klasy minimum C16/20. Jego wytrzymałość charakterystyczna na ściskanie powinna wynosić co najmniej 20 MPa.
Stal zbrojeniowa powinna być klasy A-IIIN. Pręty muszą posiadać odpowiednie certyfikaty i być wolne od korozji.
Materiały izolacyjne używane w stropie monolitycznym powinny mieć odpowiednią gęstość i współczynnik przewodzenia ciepła. Izolacje muszą być niepalne i odporne na wilgoć.
| Materiał | Parametr | Wartość minimalna | Wartość maksymalna |
| Beton | Klasa wytrzymałości | C16/20 | C30/37 |
| Stal | Granica plastyczności | 500 MPa | 550 MPa |
| Izolacja | Gęstość | 15 kg/m³ | 40 kg/m³ |
Najczęstsze błędy przy wykonaniu stropu
Niewłaściwe rozstawienie podpór montażowych może prowadzić do ugięcia stropu żelbetowego. Zbyt duże odstępy między stemplami powodują odkształcenia deskowania. Niedokładne wykonanie otuliny zbrojenia zmniejsza trwałość konstrukcji.
Błędy w pielęgnacji świeżego betonu często skutkują powstawaniem rys skurczowych. Zbyt szybkie rozszalowanie może spowodować zarysowania. Nieodpowiednie zagęszczenie mieszanki betonowej prowadzi do powstawania raków i pustek.
Większość problemów można uniknąć poprzez dokładne przestrzeganie projektu i technologii wykonania. Kluczowe jest zatrudnienie doświadczonej ekipy budowlanej. Warto również zapewnić stały nadzór techniczny podczas realizacji prac.
Jak dbać o strop żelbetowy?
Regularna kontrola stropu żelbetowego powinna obejmować przegląd pod kątem zarysowań. Wszelkie uszkodzenia należy niezwłocznie naprawiać.
Trzeba unikać przekraczania dopuszczalnych obciążeń określonych w projekcie. Należy chronić strop przed działaniem agresywnych substancji chemicznych.
W przypadku zauważenia niepokojących objawów, jak nadmierne ugięcia czy rysy, konieczna jest konsultacja z konstruktorem. Szybka reakcja pozwoli uniknąć poważniejszych problemów.
Drobne naprawy można wykonać za pomocą specjalistycznych zapraw naprawczych. Należy jednak przestrzegać zaleceń producenta materiałów.
Przy remontach trzeba zachować ostrożność podczas kucia czy wiercenia. Uszkodzenie zbrojenia może znacząco osłabić konstrukcję.
Kompleksowy przewodnik po stropach żelbetowych - co musisz wiedzieć?
Strop żelbetowy to podstawowy element konstrukcyjny budynku, który wymaga starannego zaplanowania i wykonania. Prawidłowo zaprojektowane warstwy, odpowiednio dobrane zbrojenie oraz wysokiej jakości materiały gwarantują trwałość i bezpieczeństwo konstrukcji na wiele lat. Kluczową rolę odgrywa tu właściwy dobór grubości poszczególnych warstw oraz rodzaju zbrojenia.
Wykonanie stropu monolitycznego to proces wymagający przestrzegania ścisłych procedur i norm technicznych. Od deskowania, przez układanie zbrojenia, po betonowanie i pielęgnację - każdy etap ma krytyczne znaczenie dla końcowej jakości. Dokładna kontrola wymiarów i parametrów technicznych materiałów, wraz z przestrzeganiem zasad wykonawstwa, pozwala uniknąć typowych błędów konstrukcyjnych.
Właściwa eksploatacja i regularna konserwacja stropu żelbetowego znacząco przedłuża jego żywotność. Szybkie reagowanie na pierwsze oznaki uszkodzeń oraz przestrzeganie dopuszczalnych obciążeń to podstawa długotrwałego i bezpiecznego użytkowania. Warto pamiętać, że nawet drobne zaniedbania w początkowej fazie mogą prowadzić do poważnych problemów konstrukcyjnych w przyszłości.
