Strop Teriva to popularny rodzaj stropu gęstożebrowego stosowany w budownictwie mieszkaniowym i użyteczności publicznej. Składa się z belek kratownicowych i pustaków. Montaż stropu Teriva jest stosunkowo prosty i nie wymaga ciężkiego sprzętu. Kluczowe etapy układania obejmują przygotowanie podpór, układanie belek i pustaków, montaż wieńców oraz betonowanie. Przestrzeganie zasad montażu jest niezbędne dla zapewnienia trwałości i bezpieczeństwa konstrukcji.
Najważniejsze informacje:- Belki układa się w rozstawie 60 cm (typ I) lub 45 cm (typ II i III)
- Minimalna długość oparcia belki na podporze to 80 mm
- Pustaki układa się prostopadle do belek, w jednym kierunku
- Przy rozpiętości powyżej 4 m wykonuje się żebra rozdzielcze
- Grubość warstwy nadbetonu powinna wynosić 3-4 cm
- Na 100 m² stropu potrzeba około 7 m³ betonu
Elementy składowe stropu Teriva
Układanie stropu Teriva rozpoczyna się od zrozumienia jego podstawowych elementów. Belki stropowe stanowią główny element nośny konstrukcji. Są to prefabrykowane elementy żelbetowe o kształcie kratownicy, które przenoszą obciążenia na ściany nośne.
Pustaki to lekkie elementy wypełniające przestrzeń między belkami. Wykonane najczęściej z betonu lekkiego lub ceramiki, nie pełnią funkcji nośnej, ale znacząco redukują ciężar stropu.
Nadbeton to warstwa betonu wylewana na miejscu budowy, pokrywająca belki i pustaki. Tworzy on monolityczną płytę, która zwiększa sztywność i nośność całej konstrukcji stropu.
- Belki stropowe: prefabrykowane, żelbetowe, o długości dostosowanej do rozpiętości pomieszczenia
- Pustaki: lekkie, dostępne w różnych wymiarach, łatwe w montażu
- Nadbeton: grubość 3-4 cm, wymaga odpowiedniego zbrojenia
- Wieńce: wzmacniają konstrukcję na obwodzie stropu
- Żebra rozdzielcze: stosowane przy większych rozpiętościach dla dodatkowego wzmocnienia
Przygotowanie do montażu stropu Teriva
Przed rozpoczęciem montażu stropu gęstożebrowego, niezbędne jest zgromadzenie odpowiednich narzędzi. Potrzebne będą: poziomnica, miara, piła do cięcia pustaków, kielnia, młotek, wiertarka i mieszadło do zaprawy. Warto też zaopatrzyć się w rusztowanie lub stabilne drabiny dla bezpiecznej pracy na wysokości.
Materiały potrzebne do budowy stropu Teriva to przede wszystkim belki stropowe, pustaki, stal zbrojeniowa, drut wiązałkowy oraz beton. Ilość każdego z tych elementów należy dokładnie obliczyć na podstawie projektu, uwzględniając zapas na ewentualne straty.
Przygotowanie podpór jest kluczowe dla stabilności konstrukcji. Ściany nośne muszą być dokładnie wypoziomowane i oczyszczone. Należy sprawdzić ich nośność i w razie potrzeby wzmocnić. Warto też przygotować tymczasowe podpory montażowe, które ułatwią układanie belek.
Proces układania belek stropowych
Instalacja belek stropowych rozpoczyna się od ich precyzyjnego rozmieszczenia. Belki układa się równolegle do siebie, zaczynając od ściany zewnętrznej. Ważne jest, aby zachować odpowiedni rozstaw, który zazwyczaj wynosi 45 lub 60 cm, w zależności od typu stropu Teriva.
Podczas układania należy zwrócić uwagę na minimalne oparcie belek na ścianach, które powinno wynosić co najmniej 8 cm. Belki osadza się na warstwie zaprawy cementowej o grubości 10-20 mm, co zapewnia ich stabilne osadzenie i wyrównanie ewentualnych nierówności podłoża.

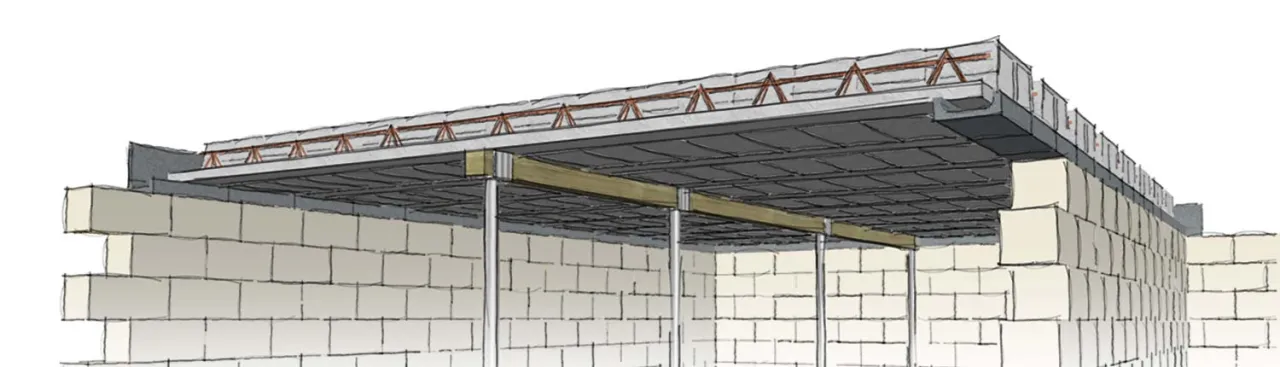

Po ułożeniu wszystkich belek, należy je wypoziomować i ustabilizować. Można to zrobić za pomocą podpór montażowych lub stemplowania. Jest to kluczowy etap, który zapewni prawidłowe rozłożenie obciążeń w przyszłym stropie.
Rozstawy belek różnią się w zależności od typu stropu Teriva. Dla stropu Teriva I stosuje się rozstaw 60 cm, natomiast dla typów II i III - 45 cm. Dokładne przestrzeganie tych wymiarów jest kluczowe dla prawidłowego funkcjonowania stropu.
| Typ stropu Teriva | Rozstaw belek |
|---|---|
| Teriva I | 60 cm |
| Teriva II | 45 cm |
| Teriva III | 45 cm |
Jak prawidłowo układać pustaki?

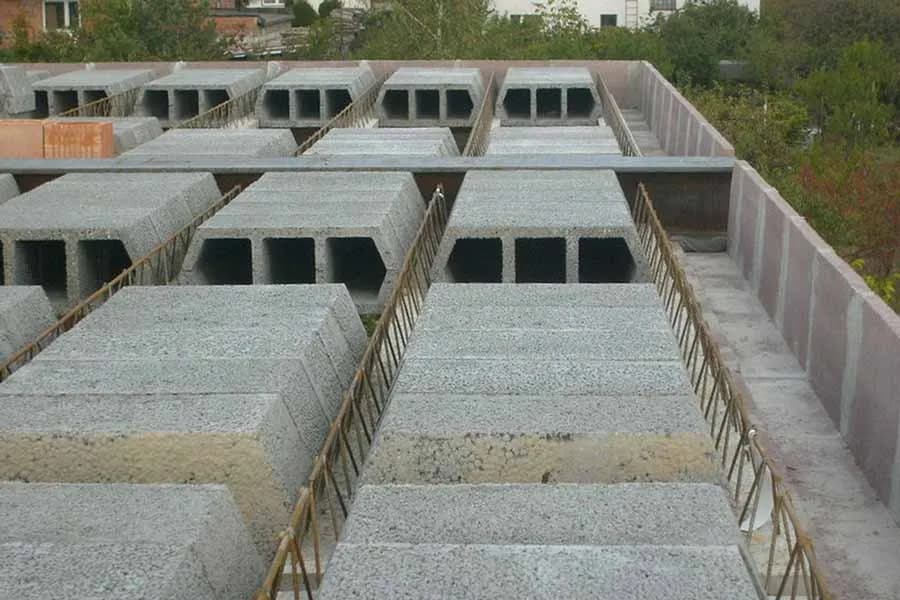

Układanie stropu Teriva kontynuujemy, umieszczając pustaki między belkami. Zaczynamy od jednego końca belki, układając pustaki prostopadle do jej osi. Ważne, aby wszystkie pustaki były układane w tym samym kierunku.
Każdy pustak powinien być dokładnie osadzony na dolnych półkach belek. Należy upewnić się, że nie ma luzów ani przesunięć. Pustaki powinny tworzyć równą powierzchnię, co ułatwi późniejsze betonowanie.
W miejscach, gdzie będą przechodzić instalacje, należy wyciąć otwory w pustakach. Do tego celu najlepiej użyć specjalnej piły do ceramiki. Cięcia powinny być precyzyjne, aby nie osłabić konstrukcji stropu.
Po ułożeniu wszystkich pustaków, należy sprawdzić całość konstrukcji. Wszelkie nierówności czy uszkodzenia pustaków trzeba skorygować przed przystąpieniem do kolejnych etapów montażu stropu gęstożebrowego.
- Zawsze układaj pustaki prostopadle do belek
- Upewnij się, że pustaki są stabilnie osadzone
- Unikaj chodzenia bezpośrednio po pustakach
- Wytnij otwory na instalacje przed ułożeniem pustaków
- Sprawdź całość konstrukcji po zakończeniu układania
Montaż wieńców i zbrojenia
Wieńce to kluczowe elementy technologii stropu Teriva, które spinają całą konstrukcję. Montaż rozpoczyna się od przygotowania szalunków na obwodzie stropu. Szalunki muszą być stabilne i dokładnie wypoziomowane, aby zapewnić prawidłowy kształt wieńca.
W szalunkach umieszcza się zbrojenie wieńca, składające się z prętów podłużnych i strzemion. Minimalna średnica prętów głównych to 10 mm, a ich liczba nie powinna być mniejsza niż 4. Strzemiona o średnicy 6 mm rozmieszcza się co 25-30 cm.
Zbrojenie stropu obejmuje również siatki zgrzewane lub pręty rozdzielcze, układane na górnych powierzchniach belek. Siatka powinna mieć odpowiednią wielkość oczek i być ułożona z zachowaniem wymaganego otulenia betonem.
W miejscach, gdzie przewidziano żebra rozdzielcze, montuje się dodatkowe zbrojenie. Żebra te są szczególnie ważne przy stropach o rozpiętości przekraczającej 4 metry, ponieważ zwiększają sztywność konstrukcji.
Betonowanie stropu Teriva
Przygotowanie do betonowania to kluczowy etap wykonania stropu gęstożebrowego. Zacznij od dokładnego oczyszczenia powierzchni pustaków i belek z kurzu i zanieczyszczeń. Następnie zwilż całą powierzchnię wodą, aby zapobiec zbyt szybkiemu wysychaniu betonu.
Przed rozpoczęciem betonowania, upewnij się, że masz przygotowaną odpowiednią ilość mieszanki betonowej. Dla stropu Teriva zaleca się beton klasy minimum C20/25. Sprawdź też, czy wszystkie instalacje są na swoim miejscu i odpowiednio zabezpieczone.
Proces betonowania rozpocznij od wieńców i żeber rozdzielczych. Beton układaj równomiernie, rozpoczynając od jednego końca stropu i posuwając się systematycznie w kierunku przeciwnym. Używaj wibratora do zagęszczania betonu, zwracając szczególną uwagę na miejsca trudno dostępne.
Kontynuuj betonowanie, tworząc warstwę nadbetonu o grubości 3-4 cm nad pustakami. Powierzchnię wyrównuj za pomocą łaty wibracyjnej lub ręcznie, dbając o zachowanie odpowiedniego spadku, jeśli jest wymagany.
Po zakończeniu betonowania, zadbaj o właściwą pielęgnację betonu. Przez pierwsze 7-14 dni utrzymuj powierzchnię stropu w stanie wilgotnym, zraszając ją wodą lub przykrywając folią. Chroni to przed zbyt szybkim wysychaniem i powstawaniem pęknięć.
Ile materiału potrzeba na strop Teriva?
Przy planowaniu układania stropu Teriva, kluczowe jest dokładne oszacowanie ilości potrzebnych materiałów. Na 100 m² stropu Teriva potrzeba około 7 m³ betonu. Ilość ta może się nieznacznie różnić w zależności od grubości warstwy nadbetonu i typu stropu.
Liczba belek stropowych i pustaków zależy od rozpiętości stropu i wybranego typu Teriva. Dla stropu Teriva I (rozstaw belek 60 cm) na 100 m² potrzeba około 167 belek i 1670 pustaków. Dla typów II i III (rozstaw 45 cm) liczby te będą odpowiednio większe.
| Materiał | Ilość na 100 m² stropu |
|---|---|
| Beton | 7 m³ |
| Belki stropowe (Teriva I) | 167 szt. |
| Pustaki (Teriva I) | 1670 szt. |
| Stal zbrojeniowa | 250-300 kg |
| Drut wiązałkowy | 5-7 kg |
Jak obliczyć dokładne zapotrzebowanie?
Aby precyzyjnie obliczyć ilość materiałów do budowy stropu Teriva, start od dokładnego pomiaru powierzchni stropu. Uwzględnij wszystkie otwory i nietypowe kształty, które mogą wpłynąć na zużycie materiałów.
Następnie, na podstawie projektu, określ typ stropu Teriva i rozstaw belek. Pozwoli to obliczyć dokładną liczbę belek i pustaków. Pamiętaj o dodaniu 5-10% zapasu na ewentualne straty lub uszkodzenia podczas transportu i montażu.
Najczęstsze problemy przy układaniu stropu Teriva
Nierówne ułożenie belek to częsty problem przy układaniu stropu Teriva. Może to prowadzić do nierówności powierzchni stropu i trudności w układaniu pustaków. Rozwiązaniem jest dokładne poziomowanie belek przed ich ostatecznym osadzeniem i użycie podkładek wyrównujących.
Pęknięcia pustaków podczas montażu mogą osłabić konstrukcję stropu. Aby temu zapobiec, unikaj chodzenia bezpośrednio po pustakach. Jeśli pęknięcie nastąpi, wymień uszkodzony pustak na nowy przed betonowaniem.
Niewłaściwe zagęszczenie betonu może prowadzić do powstawania pustek i osłabienia stropu. Używaj wibratora systematycznie i dokładnie, zwracając szczególną uwagę na trudno dostępne miejsca, jak połączenia belek z wieńcami.
Zbyt szybkie wysychanie betonu może powodować powstawanie rys i pęknięć. Zapobiegaj temu poprzez regularne zraszanie powierzchni stropu wodą przez kilka dni po betonowaniu, szczególnie w upalne dni.
Nieprawidłowe rozmieszczenie zbrojenia może znacząco obniżyć nośność stropu. Przed betonowaniem dokładnie sprawdź ułożenie wszystkich elementów zbrojenia, włącznie z siatkami i prętami rozdzielczymi, zgodnie z projektem.
Bezpieczeństwo podczas prac stropowych
Podczas montażu stropu gęstożebrowego priorytetem jest bezpieczeństwo. Zawsze używaj stabilnych rusztowań lub pomostów roboczych. Unikaj chodzenia bezpośrednio po belkach lub pustakach, które mogą być niestabilne.
Praca na wysokości wymaga szczególnej ostrożności. Stosuj szelki bezpieczeństwa i liny asekuracyjne, zwłaszcza przy krawędziach stropu. Upewnij się, że obszar pracy jest dobrze oświetlony i wolny od przeszkód.
Przy betonowaniu zachowaj ostrożność ze względu na ciężar i płynną konsystencję mieszanki. Używaj okularów ochronnych i rękawic, aby uniknąć kontaktu betonu ze skórą i oczami. Pamiętaj o właściwej technice podnoszenia ciężkich przedmiotów, aby uniknąć urazów pleców.
- Kask ochronny
- Obuwie ochronne z podeszwą antypoślizgową
- Rękawice robocze
- Okulary ochronne
- Szelki bezpieczeństwa przy pracy na wysokości
- Maska przeciwpyłowa (przy cięciu pustaków)
- Kamizelka odblaskowa (dla lepszej widoczności na placu budowy)
Przestrzeganie zasad bezpieczeństwa jest kluczowe podczas układania stropu Teriva. Nie tylko chroni pracowników przed wypadkami, ale też zapewnia wysoką jakość wykonanej pracy. Pamiętaj, że bezpieczna budowa to efektywna budowa.
Przed rozpoczęciem prac upewnij się, że wszyscy pracownicy są odpowiednio przeszkoleni w zakresie BHP. Regularne przypominanie o zasadach bezpieczeństwa może zapobiec wielu potencjalnym wypadkom na budowie.
Zadbaj o porządek na placu budowy. Uporządkowane stanowisko pracy zmniejsza ryzyko potknięć i upadków. Systematycznie usuwaj odpady i niewykorzystane materiały, aby utrzymać czystość i bezpieczeństwo miejsca pracy.
Pamiętaj, że technologia stropu Teriva wymaga precyzji i uwagi na każdym etapie. Nie spiesz się i dokładnie sprawdzaj każdy element przed przejściem do kolejnego etapu. Dzięki temu unikniesz błędów, które mogłyby zagrozić bezpieczeństwu konstrukcji.
Podsumowując, układanie stropu Teriva to proces wymagający dokładności, wiedzy technicznej i przestrzegania zasad bezpieczeństwa. Prawidłowo wykonany strop Teriva zapewni trwałość i stabilność konstrukcji na długie lata. Pamiętaj, że każdy etap, od przygotowania po pielęgnację betonu, ma kluczowe znaczenie dla końcowego efektu. Stosując się do przedstawionych wskazówek, możesz być pewien, że Twój strop Teriva będzie solidny i bezpieczny.
Klucz do sukcesu: Precyzja i bezpieczeństwo w układaniu stropu Teriva
Układanie stropu Teriva to proces, który wymaga dokładności i znajomości technologii na każdym etapie. Od prawidłowego rozmieszczenia belek, przez staranne układanie pustaków, aż po betonowanie - każdy krok ma znaczenie dla trwałości i bezpieczeństwa konstrukcji.
Pamiętaj, że montaż stropu gęstożebrowego to nie tylko kwestia techniki, ale też bezpieczeństwa. Stosowanie odpowiednich środków ochrony osobistej i przestrzeganie zasad BHP jest równie ważne jak precyzja wykonania. Dobrze zaplanowana i bezpiecznie przeprowadzona budowa stropu Teriva to gwarancja solidnej konstrukcji, która będzie służyć przez lata.
Kluczem do sukcesu jest również odpowiednie przygotowanie i dobór materiałów. Dokładne obliczenia, właściwy dobór typu stropu do konkretnego projektu oraz staranna pielęgnacja betonu po wylaniu to elementy, które decydują o jakości końcowego efektu. Pamiętaj, że technologia stropu Teriva oferuje wiele korzyści, ale tylko przy zachowaniu wszystkich standardów i zaleceń montażowych.
