Waga płyt żerańskich: ile ważą i jak to obliczyć?

Waga prefabrykowanych płyt stropowych, potocznie zwanych płytami żerańskimi, to kluczowa informacja dla każdego, kto planuje budowę lub nadzoruje prace na placu. Ten artykuł dostarczy precyzyjnych danych dotyczących ich masy, wyjaśni czynniki wpływające na ciężar oraz pokaże, jakie ma to praktyczne znaczenie dla logistyki, montażu i bezpieczeństwa konstrukcji.

Waga płyty żerańskiej: dlaczego ta informacja jest kluczowa na Twojej budowie?

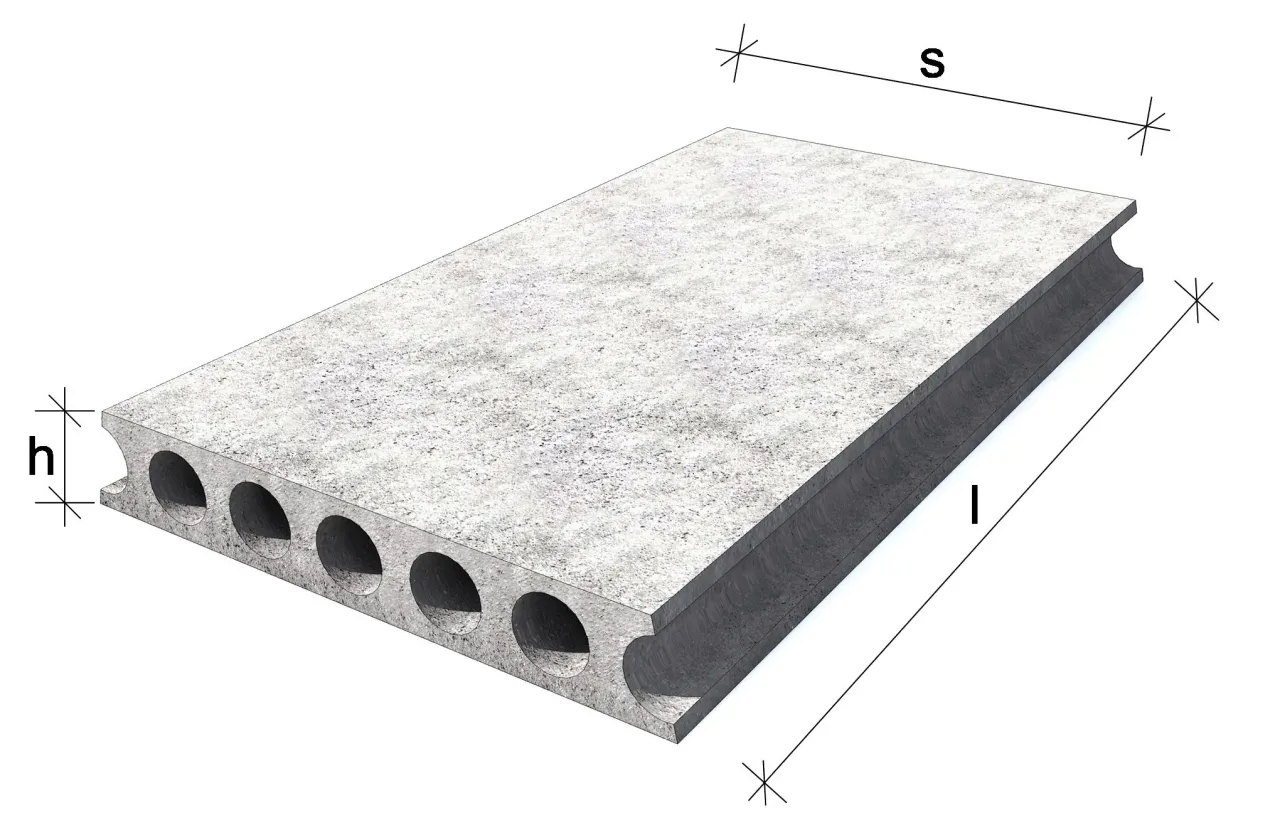

Płyta żerańska a płyta kanałowa: krótkie wyjaśnienie terminów

Termin "płyta żerańska" jest powszechnie używany w Polsce i odnosi się do prefabrykowanej płyty kanałowej, która przez lata stanowiła standard w budownictwie mieszkaniowym. Chociaż nazwa jest potoczna i historyczna, wywodzi się od konkretnego zakładu produkcyjnego, to jednoznacznie identyfikuje ten typ elementu konstrukcyjnego. Współczesne odpowiedniki tych płyt to zazwyczaj płyty kanałowe sprężone, znane również jako płyty strunobetonowe. Są one technologicznym rozwinięciem swoich poprzedniczek, oferując często lepsze parametry przy zachowaniu podobnej funkcjonalności.

Dlaczego precyzyjne określenie wagi jest niezbędne do planowania prac?

Dokładne poznanie wagi płyt stropowych jest absolutnie krytyczne na każdym etapie planowania i realizacji budowy. Po pierwsze, wpływa to bezpośrednio na logistykę musimy wiedzieć, ile kursów ciężarówek będzie potrzebnych do przetransportowania materiału, jakie pojazdy będą najodpowiedniejsze, biorąc pod uwagę ich dopuszczalną ładowność, która zazwyczaj wynosi do 40 ton. Po drugie, kluczowy jest wybór odpowiedniego sprzętu. Ciężar płyt determinuje, jakiego typu dźwig będzie potrzebny jego udźwig musi być wystarczający do bezpiecznego podniesienia i manewrowania najcięższymi elementami, a zasięg ramienia musi pozwolić na ich precyzyjne ułożenie. Po trzecie, waga płyt stanowi istotne obciążenie konstrukcyjne. Architekt i konstruktor muszą uwzględnić masę stropu w obliczeniach obciążeń działających na ściany nośne, słupy i fundamenty, aby zapewnić stabilność i bezpieczeństwo całej budowli. Wreszcie, ignorowanie tych parametrów może prowadzić do poważnych problemów z bezpieczeństwem na placu budowy, zwiększając ryzyko wypadków podczas transportu, rozładunku i montażu. Precyzyjne dane pozwalają na efektywne i bezpieczne zarządzanie placem budowy.

Ile dokładnie waży płyta żerańska? Konkretne liczby i czynniki wpływające na masę

Ciężar na metr kwadratowy: kluczowy parametr do obliczeń

W praktyce budowlanej najczęściej operuje się wartością ciężaru jednostkowego, czyli masy przypadającej na jeden metr kwadratowy powierzchni płyty. Jest to niezwykle wygodny parametr do dalszych obliczeń. Zgodnie z dostępnymi danymi, dla standardowej płyty stropowej o grubości 24 cm, ciężar ten mieści się zazwyczaj w przedziale od około 330 kg/m² do 360 kg/m². Jeśli mamy do czynienia z płytami o większej grubości, na przykład 27 cm, waga jednostkowa naturalnie wzrasta i może wynosić około 410 kg/m². Warto również zaznaczyć, że nowocześniejsze konstrukcje, takie jak sprężone płyty kanałowe, dzięki zastosowaniu technologii strunobetonowej, mogą być lżejsze, osiągając masę już od 250 kg/m².

Tabela wag dla najpopularniejszych wymiarów płyt (grubość 24 cm)

*Tabela przedstawia orientacyjne wagi płyt o grubości 24 cm, przy założeniu średniego ciężaru jednostkowego wynoszącego 350 kg/m². Rzeczywiste wartości mogą się nieznacznie różnić w zależności od producenta i konkretnego typu płyty.

Jak grubość płyty (24 cm vs 27 cm) zmienia jej całkowitą masę?

Zmiana grubości płyty stropowej ma bezpośredni i znaczący wpływ na jej całkowitą masę. Porównując standardową płytę o grubości 24 cm z płytą o grubości 27 cm, widzimy wyraźny wzrost ciężaru. Płyta 24-centymetrowa waży jednostkowo od 330 do 360 kg/m², podczas gdy jej grubszy odpowiednik, 27-centymetrowy, osiąga wagę około 410 kg/m². Oznacza to, że dla tej samej powierzchni, płyta 27 cm będzie cięższa o około 15-25%. Ta różnica wynika bezpośrednio z większej objętości betonu i zbrojenia, które muszą zostać użyte do wykonania grubszej płyty, co przekłada się na jej większą masę całkowitą.

Od czego jeszcze zależy finalna waga? Rola zbrojenia i klasy betonu

Chociaż wymiary i grubość płyty są głównymi czynnikami determinującymi jej wagę, nie są one jedynymi. Na finalną masę wpływają również inne, choć często subtelniejsze, elementy. Kluczową rolę odgrywa zbrojenie zarówno jego ilość, jak i rodzaj użytej stali. Większa ilość prętów zbrojeniowych lub zastosowanie stali o wyższej wytrzymałości może nieznacznie zwiększyć masę. Równie ważna jest klasa betonu. Beton o wyższej gęstości, choć zazwyczaj bardziej wytrzymały, będzie również cięższy. Producenci stosują różne klasy betonu w zależności od wymaganej nośności płyty, która jest kluczowym parametrem projektowym. Płyty mogą być produkowane w różnych klasach nośności, na przykład od 4,5 kN/m² do nawet 10 kN/m², co przekłada się na ich wytrzymałość i, pośrednio, na dobór materiałów konstrukcyjnych, wpływając na końcową wagę.

Jak samodzielnie obliczyć wagę płyty żerańskiej? Prosty wzór i praktyczny przykład

Krok 1: Ustalenie powierzchni płyty (długość x szerokość)

Pierwszym i fundamentalnym krokiem do obliczenia całkowitej wagi płyty jest ustalenie jej powierzchni. Należy dokładnie zmierzyć lub odczytać z dokumentacji projektowej długość i szerokość płyty. Pamiętaj, aby obie te wartości wyrazić w metrach. Następnie mnożymy długość przez szerokość, aby uzyskać wynik w metrach kwadratowych (m²). Jest to podstawowa jednostka, która pozwoli nam przejść do kolejnego etapu obliczeń.

Krok 2: Mnożenie przez wagę jednostkową (kg/m²)

Gdy już znamy powierzchnię płyty w metrach kwadratowych, kolejnym krokiem jest pomnożenie jej przez odpowiednią wagę jednostkową na metr kwadratowy. Tę wartość zazwyczaj podaje producent płyty lub można ją przyjąć na podstawie danych katalogowych dla danego typu i grubości płyty. Na przykład, dla standardowej płyty stropowej o grubości 24 cm, możemy przyjąć wagę jednostkową wynoszącą około 360 kg/m². Wynik tego mnożenia da nam całkowitą masę danej płyty w kilogramach (kg).

Przykład obliczeniowy dla płyty o wymiarach 120x600 cm

Aby zobrazować proces obliczeniowy, rozważmy płytę stropową o wymiarach 120 cm na 600 cm i grubości 24 cm. Przyjmujemy dla niej wagę jednostkową wynoszącą 360 kg/m².

1. Najpierw obliczamy powierzchnię płyty. Pamiętając o przeliczeniu jednostek na metry: 120 cm = 1.2 m, a 600 cm = 6 m. Zatem powierzchnia płyty wynosi: 1.2 m * 6 m = 7.2 m².
2. Następnie mnożymy obliczoną powierzchnię przez przyjętą wagę jednostkową: 7.2 m² * 360 kg/m² = 2592 kg.

W rezultacie otrzymujemy, że płyta stropowa o wymiarach 120x600 cm i grubości 24 cm waży około 2592 kilogramów. Jest to już konkretna wartość, którą możemy wykorzystać w dalszych etapach planowania logistyki i montażu.

Praktyczne konsekwencje wagi płyt: logistyka i montaż

Jaki dźwig jest potrzebny do montażu stropu z płyt żerańskich?

Ze względu na znaczną masę płyt żerańskich, która, jak pokazaliśmy, może sięgać nawet ponad 2,5 tony dla jednej płyty, ich rozładunek i montaż na budowie są praktycznie niemożliwe bez użycia specjalistycznego sprzętu. Niezbędny jest dźwig. Wybór konkretnego modelu dźwigu to jednak nie tylko kwestia udźwigu. Musimy wziąć pod uwagę również zasięg jego ramienia musi ono dosięgnąć do miejsca, gdzie płyta ma zostać ułożona, nawet jeśli jest to środek stropu. Istotne są także warunki terenowe na placu budowy: stabilność gruntu, dostępność miejsca do manewrowania dla ciężkiego sprzętu, a także ewentualne przeszkody w postaci istniejących budynków czy drzew. Odpowiednio dobrany dźwig gwarantuje bezpieczeństwo i efektywność prac.

Planowanie transportu: o czym musisz pamiętać przed zamówieniem?

Transport płyt stropowych, ze względu na ich wagę i gabaryty, wymaga starannego planowania. Zazwyczaj odbywa się on przy użyciu pojazdów o dużej ładowności, które mogą przewieźć do 40 ton materiału naraz. Przed zamówieniem transportu musimy upewnić się, że zapewniony jest odpowiedni dojazd na plac budowy. Drogi dojazdowe muszą być wystarczająco szerokie i wytrzymałe, aby ciężarówki mogły bezpiecznie dotrzeć do celu. Co więcej, teren manewrowy dla samochodów ciężarowych oraz dla dźwigu (który często jest niezbędny do rozładunku) musi być odpowiednio przygotowany utwardzony i wyrównany. W niektórych przypadkach, gdy wymiary lub masa transportowanych płyt przekraczają dopuszczalne normy, może być konieczne uzyskanie specjalnych zezwoleń na transport ponadgabarytowy, co wiąże się z dodatkowymi formalnościami i kosztami.

Czy waga wpływa na konieczność stemplowania stropu?

Waga samych płyt stropowych to oczywiście obciążenie stałe, które konstrukcja musi przenieść. Jednak konieczność stemplowania stropu, czyli podparcia go tymczasowymi podporami, wynika z kilku kluczowych czynników, a waga płyt jest tylko jednym z nich. Przede wszystkim, podczas budowy na stropie działają dodatkowe obciążenia montażowe na przykład ciężar składowanych materiałów budowlanych, narzędzi czy po prostu ciężar pracowników. Po drugie, jeśli strop jest wykonywany jako monolityczny lub wymaga zastosowania nadbetonu (warstwy wylewanej na płyty prefabrykowane), konieczne jest zapewnienie podparcia do czasu, aż nadbeton zwiąże i uzyska pełną wytrzymałość konstrukcyjną. Wreszcie, w przypadku budynków wielokondygnacyjnych, niższe stropy muszą przenieść obciążenia z wyższych kondygnacji. Stemplowanie jest więc kluczowe dla zapewnienia bezpieczeństwa i prawidłowego funkcjonowania konstrukcji do momentu, gdy uzyska ona pełną, projektową nośność.

Nowoczesne płyty kanałowe sprężone: czy są lżejsze od tradycyjnych płyt żerańskich?

Porównanie wagi: technologia strunobetonowa a tradycyjny żelbet

Technologia produkcji płyt stropowych ewoluowała, a jednym z jej przejawów jest rozwój płyt kanałowych sprężonych, często określanych jako strunobetonowe. Porównując je z tradycyjnymi płytami żerańskimi wykonanymi z żelbetu, można zauważyć istotną różnicę w wadze. Technologia sprężania betonu polega na naciągnięciu stalowych lin (strun) przed procesem betonowania, a następnie ich zakotwiczeniu po związaniu betonu. Pozwala to na bardziej efektywne wykorzystanie materiału i lepsze rozłożenie naprężeń. W efekcie, płyty strunobetonowe są zazwyczaj lżejsze od tradycyjnych płyt żelbetowych o porównywalnej lub nawet większej nośności. Podczas gdy tradycyjne płyty żerańskie o grubości 24 cm ważą jednostkowo od 330 do 360 kg/m², nowoczesne płyty sprężone mogą zaczynać się już od około 250 kg/m², co stanowi znaczącą różnicę.

Przeczytaj również: Bloki betonowe typu Lego: Innowacyjne rozwiązanie w budownictwie

Kiedy warto rozważyć lżejszą alternatywę?

Wybór lżejszych płyt kanałowych sprężonych może przynieść szereg korzyści w różnych sytuacjach budowlanych. Przede wszystkim, redukcja obciążeń działających na fundamenty i inne elementy konstrukcyjne jest kluczowa, szczególnie na gruntach o słabej nośności. Mniejsza masa stropu oznacza mniejsze naciski na podłoże. Po drugie, lżejsze elementy mogą wpłynąć na koszty transportu albo poprzez możliwość przewiezienia większej liczby płyt jednorazowo, albo przez potencjalne obniżenie kosztów wynajmu pojazdów. W kontekście montażu, zastosowanie lżejszych płyt może pozwolić na użycie mniejszego, a co za tym idzie, tańszego w wynajmie dźwigu. Wreszcie, lżejsze elementy konstrukcyjne mogą potencjalnie przyspieszyć proces budowy, ułatwiając i usprawniając prace montażowe.

Kluczowe dane o wadze płyt żerańskich, które musisz znać przed rozpoczęciem budowy

Podsumowując, świadomość wagi płyt stropowych, zarówno tradycyjnych płyt żerańskich, jak i ich nowoczesnych odpowiedników, jest absolutnie fundamentalna dla każdego projektu budowlanego. Precyzyjne dane dotyczące ciężaru jednostkowego, takie jak 330-360 kg/m² dla standardowych płyt 24 cm czy około 410 kg/m² dla płyt 27 cm, pozwalają na dokładne obliczenia konstrukcyjne i uniknięcie przeciążeń. Wiedza ta jest nieoceniona przy planowaniu logistyki wyborze odpowiednich pojazdów i tras transportu, a także przy doborze sprzętu budowlanego, zwłaszcza dźwigu o odpowiednim udźwigu i zasięgu. Pamiętajmy również o wpływie wagi na bezpieczeństwo na budowie oraz o możliwościach, jakie dają lżejsze, nowoczesne płyty sprężone. Efektywne i bezpieczne planowanie prac budowlanych zaczyna się od rzetelnej wiedzy o materiałach, a waga płyt żerańskich jest jednym z jej kluczowych elementów.
