Żebra rozdzielcze to kluczowe elementy stropów gęstożebrowych typu Teriva. Stosuje się je, gdy rozpiętość stropu przekracza 4 metry. Zapobiegają klawiszowaniu, czyli nierównomiernemu obciążeniu stropu. Wzmacniają konstrukcję i zapobiegają powstawaniu rys wzdłuż belek prefabrykowanych.
Ilość żeber zależy od rozpiętości stropu. Do 3 metrów nie są potrzebne. Między 3 a 4,5 metra stosuje się jedno żebro. Dla rozpiętości 4-6 metrów używa się dwóch. Żebra tworzy się przez rozsunięcie pustaków o 7-10 cm w rzędach.
Zbrojenie żebra składa się z dwóch prętów stalowych (10-12 mm średnicy) połączonych strzemionami. Montaż wymaga zabezpieczenia pustaków i użycia specjalnych kształtek. Żebra rozdzielcze zapewniają trwałość i bezpieczeństwo stropów Teriva.
Najważniejsze informacje:- Żebra rozdzielcze wzmacniają stropy Teriva powyżej 4 metrów rozpiętości
- Zapobiegają klawiszowaniu i powstawaniu rys
- Ilość żeber zależy od rozpiętości stropu (0-2 żebra)
- Zbrojenie składa się z prętów stalowych i strzemion
- Prawidłowy montaż wymaga odpowiedniego zabezpieczenia i użycia specjalnych kształtek
Czym są żebra rozdzielcze Teriva?
Żebra rozdzielcze Teriva to kluczowe elementy konstrukcyjne stosowane w stropach gęstożebrowych. Pełnią funkcję wzmacniającą i stabilizującą dla całej konstrukcji stropu teriva.
W stropie gęstożebrowym, żebra rozdzielcze odgrywają istotną rolę. Zapobiegają zjawisku klawiszowania, czyli nierównomiernego uginania się belek stropowych pod wpływem obciążeń. Dodatkowo, zwiększają sztywność całej konstrukcji i poprawiają rozkład sił w stropie.
Funkcje żeber rozdzielczych w stropach Teriva
Żebra rozdzielcze Teriva znacząco wzmacniają konstrukcję stropu. Działają jak dodatkowe podpory, zwiększając jego nośność i stabilność.
Zapobieganie klawiszowaniu to kluczowa funkcja żeber. Eliminują one ryzyko powstawania pęknięć i uszkodzeń spowodowanych nierównomiernym obciążeniem belki stropowe teriva.
Dzięki żebrom rozdzielczym, obciążenia rozkładają się równomiernie na całej powierzchni stropu. To gwarantuje lepszą pracę konstrukcji i zwiększa jej trwałość.
Kiedy stosować żebra rozdzielcze?
| Rozpiętość stropu | Liczba wymaganych żeber |
|---|---|
| Do 3 m | 0 |
| 3 - 4,5 m | 1 |
| 4 - 6 m | 2 |

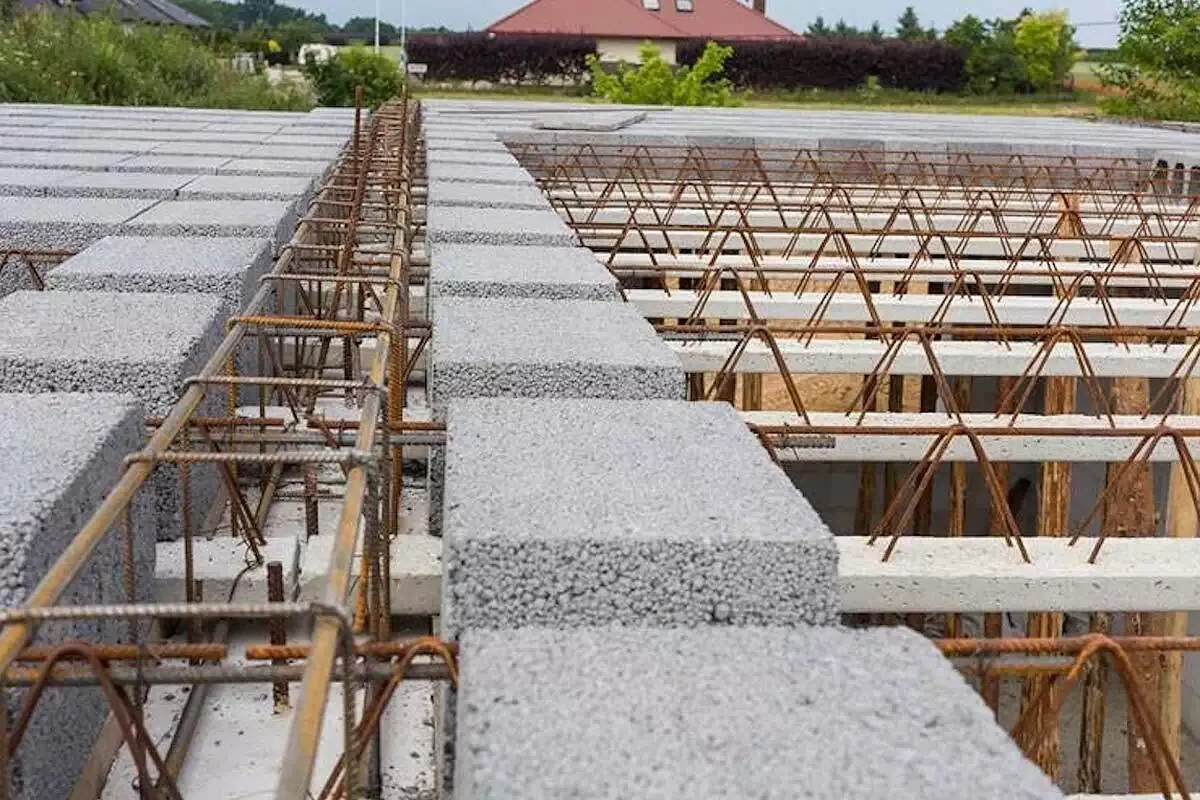

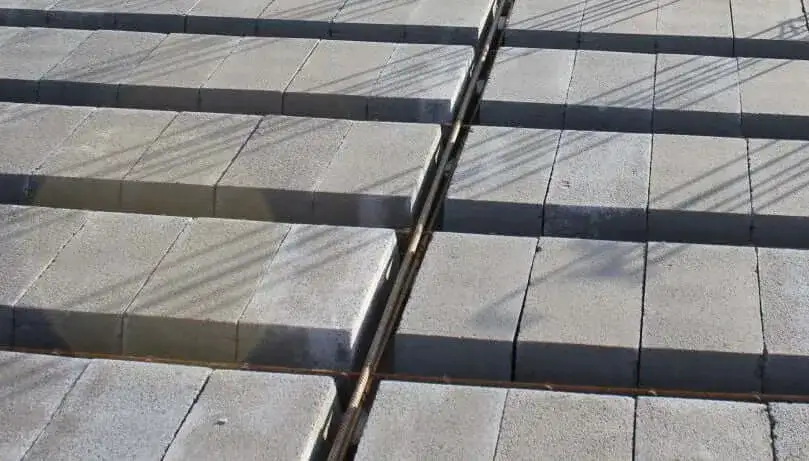

Formowanie żeber rozdzielczych
Proces formowania żeber rozdzielczych Teriva rozpoczyna się od rozsunięcia pustaków. Tworzy się w ten sposób przestrzeń potrzebną do umieszczenia zbrojenia i zalania betonem. Rozsunięcie wykonuje się w określonych rzędach, zależnie od rozpiętości stropu.
Standardowy odstęp między pustakami dla żebra rozdzielczego wynosi 7-10 cm.
Materiały potrzebne do wykonania żeber
- Pręty zbrojeniowe
- Strzemiona
- Beton
- Deskowanie
- Stemple podporowe
Zbrojenie żeber rozdzielczych Teriva
Zbrojenie żeber rozdzielczych składa się z dwóch głównych elementów. To pręty stalowe o średnicy 10-12 mm oraz strzemiona w kształcie litery S. Pręty umieszcza się w górnej i dolnej części żebra, łącząc je strzemionami.
Rozmieszczenie elementów zbrojenia jest kluczowe. Pręty główne kotwiczy się w wieńcach równoległych do belek stropowych Teriva. Strzemiona montuje się co 60 cm wzdłuż żebra.
Parametry techniczne zbrojenia
| Element | Średnica | Rozstaw |
|---|---|---|
| Pręty główne | 10-12 mm | - |
| Strzemiona | 4,5-6 mm | Co 60 cm |
Jak prawidłowo montować żebra rozdzielcze?
Montaż zaczyna się od przygotowania miejsca. Należy dokładnie wytyczyć lokalizację żeber rozdzielczych zgodnie z projektem konstrukcji stropu Teriva.
Zabezpieczenie pustaków to kluczowy etap. Chroni je przed wpadaniem betonu podczas zalewania żeber, co mogłoby osłabić konstrukcję.
Miejsce na żebra osłania się deskowaniem. Musi być ono solidnie podparte stemplami, aby utrzymać ciężar świeżego betonu i zapewnić prawidłowy kształt żebra.
Parametry techniczne stropów Teriva z żebrami rozdzielczymi
Masa 1 m² stropu gęstożebrowego z żebrami rozdzielczymi Teriva wynosi około 340 kg.
Izolacyjność akustyczna takiego stropu osiąga wartość Rw=49 dB.
Obciążenie charakterystyczne dla stropu Teriva z żebrami to 4 kN/m² ponad ciężar własny konstrukcji.
Wpływ żeber rozdzielczych na właściwości stropu
Żebra rozdzielcze znacząco zwiększają nośność stropu. Pozwalają na bezpieczne przenoszenie większych obciążeń, co poszerza możliwości wykorzystania przestrzeni.
Poprawa sztywności to kolejna zaleta. Konstrukcja stropu Teriva z żebrami lepiej radzi sobie z obciążeniami dynamicznymi i jest mniej podatna na drgania.
Najczęstsze błędy przy wykonywaniu żeber rozdzielczych
- Niewłaściwe rozmieszczenie żeber - zbyt duże odstępy między nimi
- Niedokładne zabezpieczenie pustaków przed betonem
- Użycie zbrojenia o niewłaściwych parametrach
- Brak odpowiedniego podparcia deskowania
- Zaniedbanie prawidłowego zakotwienia żeber w wieńcach
Dlaczego żebra rozdzielcze są kluczowe dla trwałości stropu?
Żebra rozdzielcze Teriva to gwarancja długowieczności konstrukcji. Zapobiegają powstawaniu mikropęknięć i odkształceń, które z czasem mogłyby prowadzić do poważniejszych uszkodzeń. Ich obecność sprawia, że strop gęstożebrowy zachowuje swoje właściwości przez wiele lat.
Bezpieczeństwo użytkowania to priorytet. Żebra rozdzielcze zwiększają stabilność stropu, co ma kluczowe znaczenie w przypadku dynamicznych obciążeń czy drgań. Dają pewność, że konstrukcja wytrzyma nawet ekstremalne warunki.
Żebra rozdzielcze Teriva: fundament trwałego i bezpiecznego stropu
Żebra rozdzielcze to niezbędny element stropów Teriva, szczególnie przy rozpiętościach przekraczających 3 metry. Ich główne zadanie to wzmacnianie konstrukcji, zapobieganie klawiszowaniu i równomierne rozłożenie obciążeń. Prawidłowe zastosowanie żeber znacząco wpływa na trwałość i bezpieczeństwo całego stropu.
Montaż żeber rozdzielczych wymaga precyzji i znajomości zasad. Kluczowe jest odpowiednie rozmieszczenie, zabezpieczenie pustaków i prawidłowe zbrojenie. Użycie specjalnych kształtek może usprawnić proces i poprawić jakość wykonania. Pamiętajmy, że nawet drobne błędy mogą mieć poważne konsekwencje dla całej konstrukcji.
Strop gęstożebrowy z prawidłowo wykonanymi żebrami rozdzielczymi charakteryzuje się lepszymi parametrami technicznymi. Zwiększona nośność, wyższa sztywność i lepsza izolacyjność akustyczna to tylko niektóre z zalet. Inwestycja w staranne wykonanie żeber rozdzielczych Teriva to gwarancja długotrwałej i bezpiecznej eksploatacji stropu.
