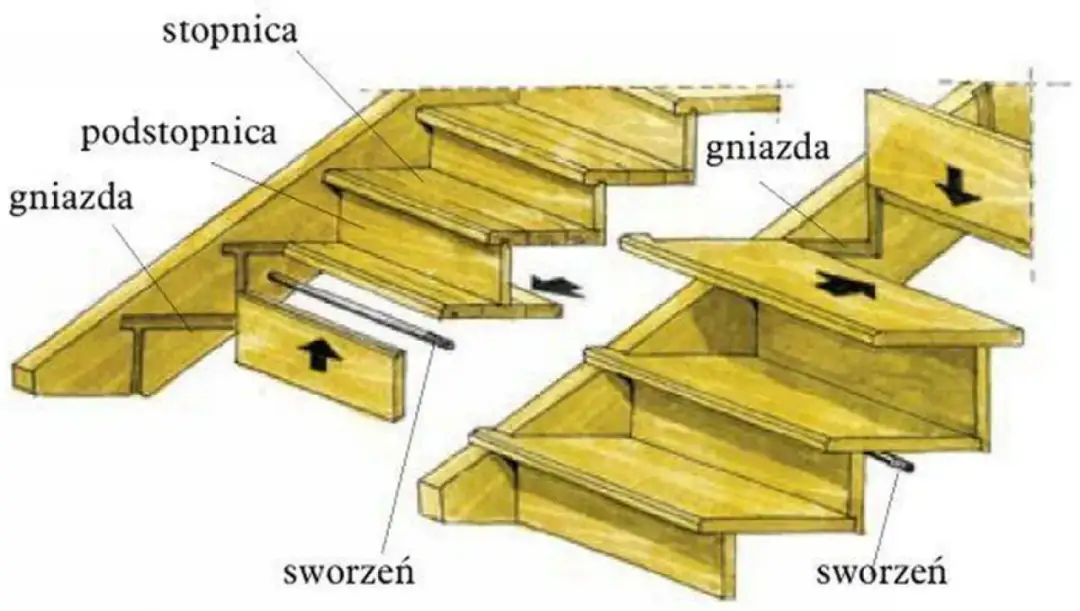

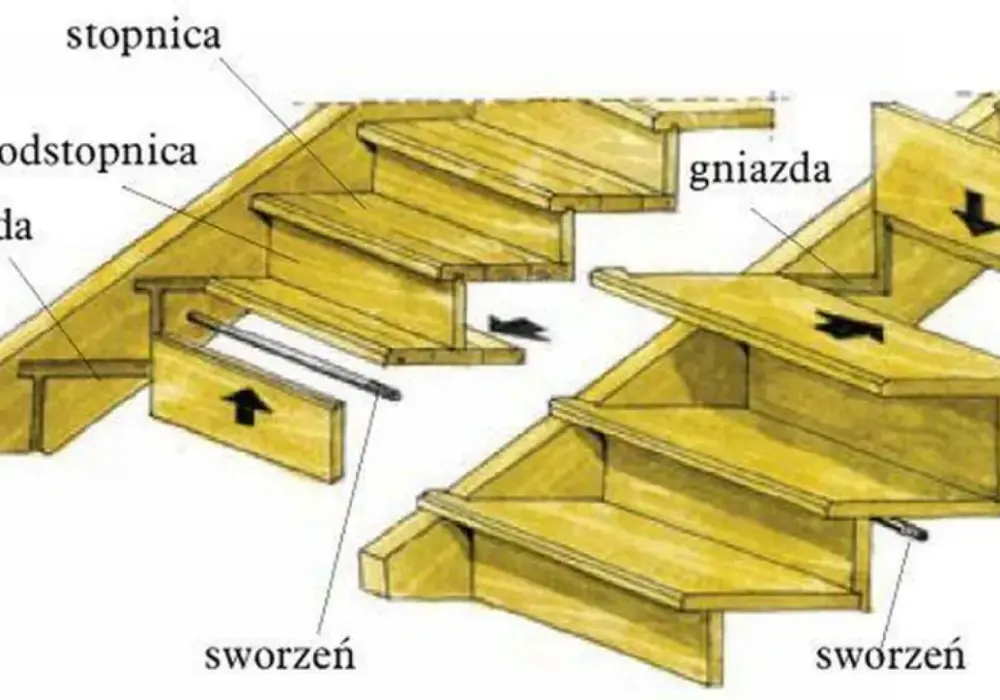

Jak narysować schody na rzucie? Prosty poradnik krok po kroku

Wprowadzenie do rysowania schodów na rzucie architektonicznym jest kluczowe dla każdego, kto zajmuje się projektowaniem budynków. Ten artykuł dostarczy Ci konkretnych, krok po kroku instrukcji, które umożliwią stworzenie technicznie poprawnego i czytelnego rysunku schodów, zgodnego z polskimi normami. Dowiesz się, jak prawidłowo przedstawić schody, by uniknąć kosztownych błędów na etapie realizacji projektu.

Dlaczego poprawne narysowanie schodów na rzucie jest absolutnie kluczowe

Napisanie poprawnego rysunku schodów na rzucie architektonicznym to jeden z fundamentalnych aspektów projektowania. Jest to element, który bezpośrednio wpływa na funkcjonalność, bezpieczeństwo i ostateczny wygląd budynku. Zaniedbanie tego etapu może prowadzić do szeregu problemów, które odbiją się na całym procesie budowlanym.

Rysunek jako uniwersalny język na budowie: co musisz wiedzieć

Rysunek techniczny, a w szczególności rzut schodów, stanowi uniwersalny język komunikacji na budowie. Jest to kluczowe narzędzie, które pozwala na precyzyjne przekazanie zamierzeń projektowych wykonawcom i inwestorom. Jego czytelność i jednoznaczność przekładają się bezpośrednio na efektywność prac budowlanych. Dobrze wykonany rysunek minimalizuje ryzyko nieporozumień, które mogłyby skutkować błędami wykonawczymi, a co za tym idzie dodatkowymi kosztami i opóźnieniami.

Konsekwencje błędów na wczesnym etapie jak uniknąć kosztownych przeróbek

Błędy popełnione na etapie projektowania schodów mogą mieć daleko idące konsekwencje. Niezgodność z przepisami, brak komfortu użytkowania, problemy konstrukcyjne to tylko niektóre z potencjalnych problemów. Mogą one skutkować koniecznością przeprowadzania kosztownych przeróbek, a nawet problemami z odbiorem budynku. Aby ich uniknąć, kluczowe jest skrupulatne przestrzeganie zasad i norm projektowych już na samym początku. Według danych RMSolar, dokładność na tym etapie jest inwestycją, która zwraca się wielokrotnie.

Zanim chwycisz za ołówek: symbole i pojęcia, które musisz opanować

Zanim przystąpisz do rysowania, niezbędne jest opanowanie podstawowych symboli i pojęć, które stanowią fundament technicznego języka architektonicznego. Zrozumienie tych elementów pozwoli Ci na stworzenie czytelnego i poprawnego rysunku.

Serce każdego rysunku: linia biegu i linia cięcia wyjaśnione prostym językiem

Linia biegu to kluczowe oznaczenie na rzucie schodów. Jest to linia ze strzałką wskazującą kierunek wchodzenia po schodach, zakończona kółkiem na pierwszym stopniu. Jej zadaniem jest jednoznaczne określenie, w którą stronę poruszamy się w górę. Z kolei linia cięcia to umowna płaszczyzna, zazwyczaj umieszczona na wysokości około 1 metra nad poziomem kondygnacji. Część schodów znajdująca się powyżej tej linii jest rysowana linią przerywaną, co sygnalizuje, że znajduje się ona "nad" płaszczyzną rzutu.

Strzałka, kółko i cyfry jak czytać i stosować podstawowe oznaczenia schodów

Kółko na pierwszym stopniu jest nieodłącznym elementem linii biegu i zawsze oznacza pierwszy stopień. Strzałka jednoznacznie wskazuje kierunek wchodzenia "do góry". Numeracja stopni, umieszczana kolejno na każdym stopniu, znacząco ułatwia identyfikację poszczególnych elementów biegu, co jest pomocne zarówno na etapie projektowania, jak i wykonawstwa.

Klucz do komfortu i bezpieczeństwa: złota zasada "2h+s = 60-65 cm" w praktyce

Ergonomia i bezpieczeństwo schodów opierają się na prostej, ale niezwykle ważnej zasadzie: "2h + s = 60-65 cm". Tutaj "h" oznacza wysokość stopnia, a "s" jego szerokość (głębokość). Ta reguła jest kluczowa, ponieważ odpowiada przeciętnej długości ludzkiego kroku, zapewniając komfortowe i bezpieczne poruszanie się po schodach. Zbyt wysokie lub zbyt płytkie stopnie mogą prowadzić do potknięć i urazów.

Jak narysować schody na rzucie krok po kroku: od obliczeń do gotowego rysunku

Przejdźmy teraz do praktycznego zastosowania zdobytej wiedzy. Poniżej znajduje się szczegółowy przewodnik, który krok po kroku poprowadzi Cię przez proces tworzenia rysunku schodów na rzucie architektonicznym.

Krok 1: Wymiary zgodne z prawem jak obliczyć schody według Warunków Technicznych

Pierwszym i fundamentalnym etapem jest dokładne obliczenie wymiarów schodów. Muszą one być zgodne z polskimi przepisami budowlanymi, zawartymi w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych. Pamiętaj o kluczowych parametrach: minimalna szerokość użytkowa biegu dla budynków jednorodzinnych to 0,8 metra, a maksymalna wysokość stopnia nie powinna przekraczać 19 cm. Dodatkowo, w jednym biegu schodów stałych nie powinno znajdować się więcej niż 17 stopni.

Krok 2: Szkicowanie biegów i stopni precyzyjne nanoszenie geometrii

Po dokonaniu obliczeń, przystąp do szkicowania. Zacznij od naniesienia głównych elementów: biegów schodowych i poszczególnych stopni. Rysuj stopnie jako równoległe linie, reprezentujące ich krawędzie. Precyzyjne nanoszenie geometrii jest kluczowe dla późniejszej czytelności rysunku. Pamiętaj również o prawidłowym zaprojektowaniu i zaznaczeniu spoczników, jeśli występują w danym projekcie.

Krok 3: Dodawanie linii biegu, cięcia i numeracji instrukcja dla początkujących

Teraz czas na dodanie kluczowych oznaczeń graficznych. Narysuj linię biegu, pamiętając o kółku na pierwszym stopniu i strzałce wskazującej kierunek wchodzenia. Następnie zaznacz linię cięcia dla stopni znajdujących się powyżej tej umownej płaszczyzny użyj linii przerywanej. Na koniec ponumeruj poszczególne stopnie, co ułatwi ich identyfikację i analizę rysunku.

Krok 4: Prawidłowe wymiarowanie jakie informacje są niezbędne na rysunku technicznym

Ostatnim, ale równie ważnym etapem jest kompletne i precyzyjne wymiarowanie. Na rzucie schodów muszą znaleźć się wszystkie niezbędne informacje: szerokość biegu oraz szerokość (głębokość) każdego stopnia. Często stosowanym formatem opisu biegu jest podanie liczby stopni, ich wysokości i szerokości, na przykład: "17 x 17,5 x 28 cm". Taki opis dostarcza wykonawcy wszystkich kluczowych danych.

Rysowanie różnych typów schodów: praktyczny przewodnik

Każdy typ schodów ma swoją specyfikę, która wymaga uwzględnienia podczas rysowania rzutu. Poniżej przedstawiam, na co zwrócić uwagę przy najpopularniejszych rozwiązaniach.

Wariant najprostszy: jak narysować rzut schodów jednobiegowych prostych

Schody jednobiegowe proste to najbardziej podstawowy typ. Ich rysunek opiera się na prostych, równoległych liniach reprezentujących stopnie. Kluczowe jest tutaj poprawne zaznaczenie linii biegu, linii cięcia i wymiarów, zgodnie z zasadami omówionymi wcześniej.

Schody ze spocznikiem (dwubiegowe łamane i proste): o czym pamiętać

W przypadku schodów ze spocznikiem, czy to dwubiegowych łamanych, czy prostych, należy zwrócić szczególną uwagę na prawidłowe umiejscowienie i wymiarowanie samego spocznika. Stanowi on integralną część konstrukcji i musi być precyzyjnie zaznaczony na rzucie, zapewniając płynne przejście między biegami.

Największe wyzwanie: specyfika rysowania schodów zabiegowych (L-kształtnych i U-kształtnych)

Schody zabiegowe, w tym popularne układy L-kształtne i U-kształtne, stanowią większe wyzwanie. Ich rysunek wymaga precyzyjnego nanoszenia stopni o zmiennej szerokości, szczególnie w obrębie biegów zabiegowych. Niewłaściwe przedstawienie tych stopni może prowadzić do problemów z komfortem użytkowania i bezpieczeństwem.

Rzut schodów kręconych i wachlarzowych: jak to zrobić poprawnie

Schody kręcone i wachlarzowe to konstrukcje o nieregularnej geometrii. Ich rysunek na rzucie wymaga szczególnej uwagi. Należy precyzyjnie oddać ich kształt, uwzględniając zmienną szerokość stopni w stosunku do osi obrotu. Poprawne przedstawienie tych schodów jest kluczowe dla zrozumienia ich przestrzennego układu.

Najczęstsze błędy przy rysowaniu schodów na rzucie sprawdź, czy ich nie popełniasz

Nawet doświadczeni projektanci mogą popełniać błędy. Świadomość najczęściej występujących potknięć jest kluczowa, aby móc ich unikać i zapewnić wysoką jakość projektu.

Pomyłka w kierunku biegu lub brak linii cięcia klasyczne błędy i ich skutki

Błędne oznaczenie kierunku biegu lub całkowite pominięcie linii cięcia to klasyczne błędy, które mogą prowadzić do poważnych nieporozumień na budowie. Wykonawcy mogą mieć trudności z prawidłową interpretacją rysunku, co skutkuje błędami wykonawczymi i koniecznością wprowadzania poprawek.

Ignorowanie Warunków Technicznych jak niezgodność z przepisami mści się na budowie

Absolutnie kluczowe jest przestrzeganie Warunków Technicznych. Ignorowanie przepisów dotyczących wymiarów schodów, takich jak wysokość czy szerokość stopni, może skutkować nie tylko dyskomfortem użytkowania, ale także problemami z uzyskaniem pozwolenia na użytkowanie budynku. W skrajnych przypadkach może być konieczne przeprowadzenie kosztownych przeróbek.

Nieczytelne lub niekompletne wymiarowanie dlaczego diabeł tkwi w szczegółach

Diabeł często tkwi w szczegółach, a w przypadku rysunku technicznego są to właśnie wymiary. Nieczytelne, niekompletne lub błędne wymiarowanie jest częstym powodem błędów wykonawczych i opóźnień. Upewnij się, że wszystkie kluczowe wymiary są jasno i jednoznacznie przedstawione.

Twój rysunek jest gotowy co zrobić, by był w pełni profesjonalny

Po przejściu przez wszystkie etapy tworzenia rysunku schodów, warto wykonać ostatnie sprawdzenie, aby upewnić się, że dokumentacja jest kompletna i profesjonalna. Rzut schodów to tylko jeden z elementów szerszego obrazu projektu budowlanego.

Finalny check-list: 5 rzeczy, które musisz sprawdzić przed oddaniem rysunku

1. Zgodność z Warunkami Technicznymi: Upewnij się, że wszystkie wymiary schodów są zgodne z obowiązującymi przepisami.
2. Poprawność symboli: Sprawdź, czy linia biegu, linia cięcia i inne oznaczenia są prawidłowo naniesione i zrozumiałe.
3. Kompletność wymiarowania: Zweryfikuj, czy wszystkie niezbędne wymiary (szerokość biegu, głębokość stopni) są podane.
4. Czytelność rysunku: Upewnij się, że rysunek jest przejrzysty, a linie wyraźne.
5. Spójność z projektem: Sprawdź, czy rysunek schodów jest zgodny z pozostałymi elementami projektu, takimi jak rzuty innych kondygnacji czy przekroje.

Przeczytaj również: Montaż schodów zabiegowych na beton: krok po kroku dla majsterkowiczów

Rzut to nie wszystko: jak rysunek schodów współgra z przekrojem budynku

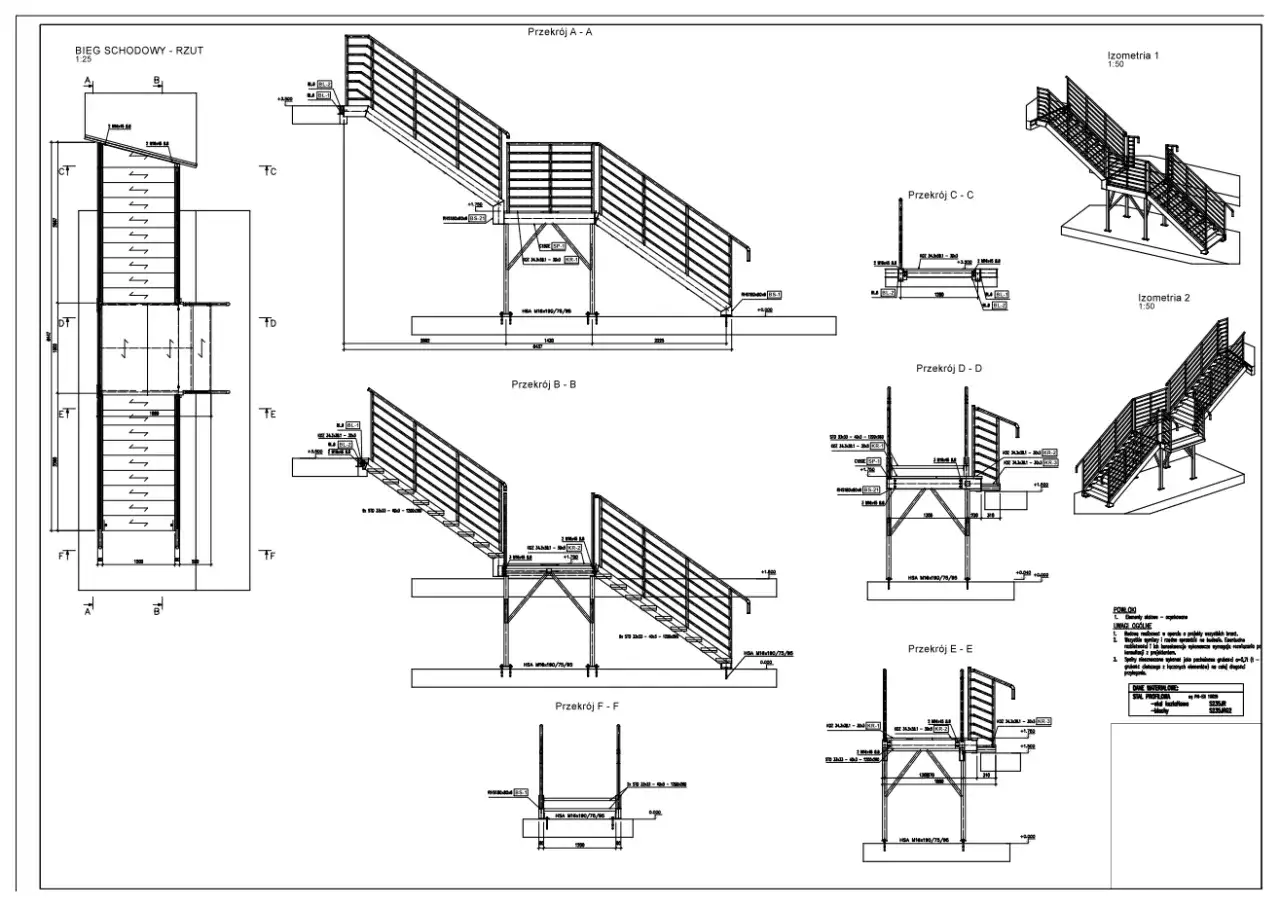

Pamiętaj, że rzut schodów to tylko część dokumentacji projektowej. Jego spójność z innymi rysunkami, takimi jak przekroje budynku, jest niezwykle ważna. Przekroje dostarczają kluczowych informacji o wysokościach, stopniach nachylenia i detalach konstrukcyjnych, które uzupełniają obraz przedstawiony na rzucie. Dopiero całość dokumentacji pozwala na pełne zrozumienie i realizację projektu.
