Słupy żelbetowe to kluczowe elementy konstrukcji budowlanych. Stosuje się je często w obiektach szkieletowych i płytowo-słupowych. Ich zbrojenie jest niezwykle istotne dla zapewnienia odpowiedniej nośności i stabilności budynku. Najczęściej spotykane są słupy o przekroju prostokątnym lub okrągłym. Zbrojenie składa się z prętów podłużnych i poprzecznych (strzemion). Prawidłowe zaprojektowanie i wykonanie rysunków zbrojenia jest niezbędne do bezpiecznej realizacji prac budowlanych.
Najważniejsze informacje:- Wysokość słupa powinna być większa niż trzykrotność jego największego wymiaru przekroju poprzecznego
- Odległość między prętami podłużnymi nie powinna przekraczać 150 mm
- Strzemiona w słupach okrągłych muszą mieć średnicę co najmniej 6 mm
- Rysunki zbrojenia muszą być zgodne z normami budowlanymi
- Do generowania rysunków zbrojenia często wykorzystuje się programy CAD
Podstawy rysunku zbrojenia słupa żelbetowego

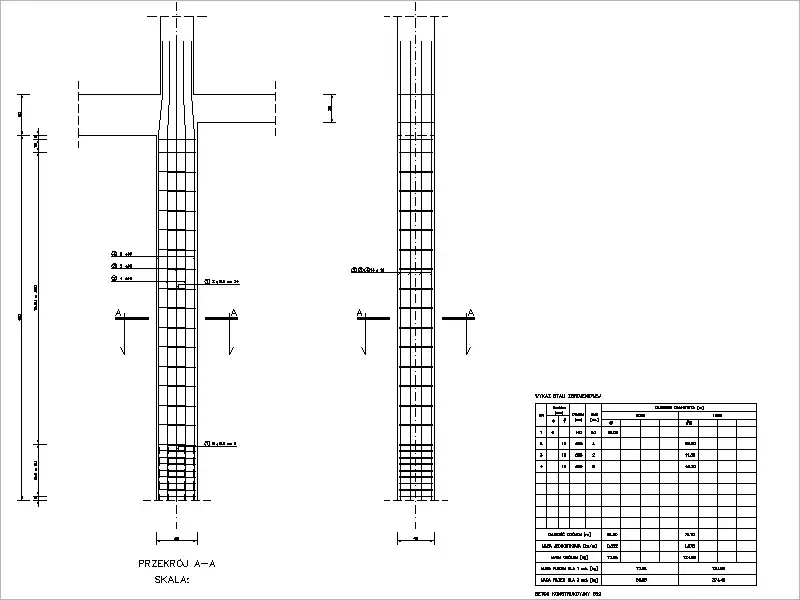

Rysunek zbrojenia słupa żelbetowego to kluczowy element dokumentacji projektowej. Służy on do precyzyjnego przedstawienia rozmieszczenia prętów zbrojeniowych w słupie, co jest niezbędne dla prawidłowego wykonania konstrukcji.
Na rysunku zbrojenia słupa żelbetowego muszą być uwzględnione: wymiary słupa, rozmieszczenie prętów podłużnych, układ strzemion oraz otulina betonu. Kluczowe jest również przedstawienie połączeń z innymi elementami konstrukcji, takimi jak fundamenty czy stropy.
- Zachowaj odpowiednią skalę rysunku
- Przedstaw wszystkie niezbędne widoki i przekroje
- Oznacz dokładnie średnice i rozstawy prętów
- Uwzględnij szczegóły techniczne, takie jak haki i zakłady
- Dołącz kompletną legendę z objaśnieniami symboli
Przygotowanie do rysowania zbrojenia słupa
Do stworzenia rysunku zbrojenia słupa żelbetowego potrzebne są: papier techniczny lub program CAD, ołówki różnej twardości, linijka, kątomierz i gumka. Coraz częściej projekt zbrojenia słupa żelbetowego wykonuje się w specjalistycznym oprogramowaniu.
Skala i format rysunku mają kluczowe znaczenie dla jego czytelności. Typowe skale to 1:20 lub 1:50 dla całego słupa, oraz 1:10 lub 1:5 dla detali. Format rysunku powinien umożliwiać przedstawienie wszystkich niezbędnych informacji w sposób przejrzysty.
| Element rysunku | Typowa skala |
|---|---|
| Widok ogólny słupa | 1:20, 1:50 |
| Przekrój poprzeczny | 1:10, 1:20 |
| Detale połączeń | 1:5, 1:10 |
Etapy tworzenia rysunku zbrojenia słupa żelbetowego
Krok 1: Narysowanie zarysu słupa
Rozpocznij od narysowania przekroju słupa, uwzględniając jego rzeczywiste wymiary. Zaznacz osie konstrukcyjne i linie wymiarowe. Nanieś wszystkie istotne wymiary, w tym wysokość słupa i wymiary przekroju poprzecznego.
Pamiętaj o dokładnym wymiarowaniu, używając strzałek lub kresek wymiarowych. Zawsze podawaj jednostki miary, najczęściej w milimetrach.
Krok 2: Rozmieszczenie prętów podłużnych
Na schemacie zbrojenia słupa zaznacz pręty podłużne, przestrzegając zasad minimalnych i maksymalnych odległości między nimi. Typowo, rozstaw prętów nie powinien przekraczać 150 mm. Pręty rozmieszcza się symetrycznie, zaczynając od narożników.
Najczęściej stosowane średnice prętów podłużnych to 12-25 mm. Rozstaw zależy od obciążeń i wymiarów słupa.
Krok 3: Dodanie strzemion
Strzemiona na rysunku zbrojenia słupa żelbetowego pełnią funkcję zbrojenia poprzecznego, zapobiegając wyboczeniu prętów podłużnych. Rozmieść je równomiernie na wysokości słupa, pamiętając o zagęszczeniu przy końcach.
W strefach przy końcach słupa, na długości około 1/5 wysokości, należy zagęścić strzemiona do połowy standardowego rozstawu.
Krok 4: Oznaczenie otuliny zbrojenia
Otulina to warstwa betonu chroniąca zbrojenie przed korozją i zapewniająca przyczepność. Na rysunku technicznym słupa żelbetowego zaznacz ją cienką linią przerywaną.
Typowe wartości otuliny dla słupów żelbetowych wynoszą od 20 do 40 mm, zależnie od klasy ekspozycji.
Szczegóły techniczne na rysunku zbrojenia
Detale techniczne są kluczowe dla prawidłowego wykonania zbrojenia. Muszą być precyzyjnie przedstawione na rysunku zbrojenia słupa żelbetowego, aby uniknąć błędów podczas realizacji.
- Średnice wszystkich prętów zbrojeniowych
- Rozstawy prętów podłużnych i strzemion
- Długości zakładów i haków
- Klasa stali zbrojeniowej
- Klasa betonu
- Grubość otuliny betonowej
Przekroje i widoki w rysunku zbrojenia słupa
Różne przekroje i widoki są niezbędne do pełnego zrozumienia konstrukcji słupa. Pozwalają na dokładne przedstawienie rozmieszczenia zbrojenia w trzech wymiarach.
Typowe przekroje to: przekrój poprzeczny, ukazujący rozmieszczenie prętów w płaszczyźnie poziomej, przekrój podłużny, pokazujący układ zbrojenia na wysokości słupa, oraz detale połączeń z innymi elementami konstrukcji. Każdy z nich dostarcza unikalnych informacji potrzebnych do prawidłowego wykonania zbrojenia.
Łączenie zbrojenia słupa z innymi elementami konstrukcji

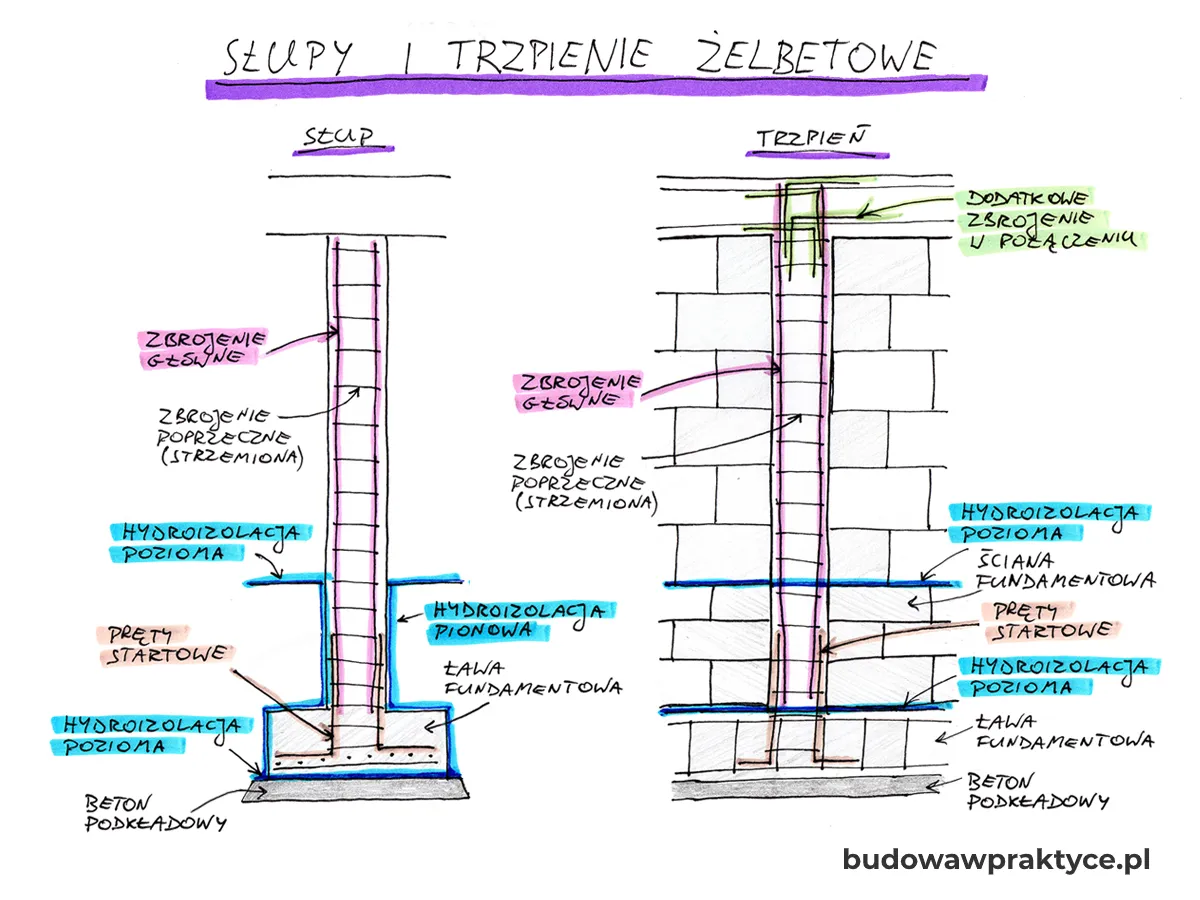

Połączenie zbrojenia słupa żelbetowego z fundamentem wymaga szczególnej uwagi. Pręty podłużne słupa należy zakotwić w fundamencie na odpowiednią głębokość, często z użyciem haków. Na rysunku zbrojenia słupa żelbetowego zaznacz długość zakotwienia i kształt haków.
Przy łączeniu ze stropami i belkami, zbrojenie słupa musi być odpowiednio połączone ze zbrojeniem tych elementów. Pokaż na rysunku sposób przeprowadzenia prętów przez węzeł, uwzględniając ewentualne zgięcia lub dodatkowe pręty łącznikowe. Zaznacz też miejsca zagęszczenia strzemion w obszarze połączenia.
Legenda i oznaczenia na rysunku zbrojenia
Legenda jest nieodłącznym elementem rysunku zbrojenia słupa żelbetowego. Zawiera objaśnienia wszystkich użytych symboli i oznaczeń, co jest kluczowe dla prawidłowej interpretacji rysunku.
| Symbol | Znaczenie |
|---|---|
| Ø | Średnica pręta |
| # | Numer pręta |
| @ | Rozstaw |
| L | Długość pręta |
| A235 | Klasa stali zbrojeniowej |
| C20/25 | Klasa betonu |
| cnom | Nominalna grubość otuliny |
| ≠ | Numer pozycji zbrojeniowej |
Najczęstsze błędy w rysowaniu zbrojenia słupa
Unikanie typowych błędów jest kluczowe dla stworzenia prawidłowego rysunku zbrojenia słupa żelbetowego.
- Nieprawidłowe rozstawy prętów - może prowadzić do problemów z betonowaniem
- Brak lub niedokładne wymiarowanie - utrudnia prawidłowe wykonanie
- Pominięcie detali połączeń - może skutkować osłabieniem konstrukcji
- Nieuwzględnienie minimalnej otuliny - grozi korozją zbrojenia
- Niekompletna legenda - może prowadzić do błędnej interpretacji rysunku
Narzędzia CAD w rysowaniu zbrojenia słupów
Oprogramowanie CAD znacząco ułatwia tworzenie rysunków zbrojenia słupa żelbetowego. Pozwala na szybkie wprowadzanie zmian, automatyczne wymiarowanie i generowanie zestawień materiałów. Programy te często zawierają biblioteki typowych elementów zbrojenia, co przyspiesza proces projektowania.
Popularne programy to: Autodesk Revit, pozwalający na modelowanie 3D i generowanie dokumentacji 2D; Tekla Structures, specjalizujący się w konstrukcjach żelbetowych; ArCADia-ARCHITEKTURA, oferujący moduł do projektowania konstrukcji żelbetowych. Każdy z nich ma unikalne funkcje usprawniające proces tworzenia rysunków zbrojenia słupa żelbetowego.
Kontrola i weryfikacja rysunku zbrojenia
Dokładna weryfikacja rysunku zbrojenia słupa żelbetowego jest kluczowa dla uniknięcia kosztownych błędów na etapie wykonawstwa. Sprawdzenie powinno obejmować zarówno aspekty techniczne, jak i formalną poprawność rysunku.
- Zgodność wymiarów z projektem architektonicznym
- Poprawność rozmieszczenia i średnic prętów
- Spełnienie wymagań normowych (np. minimalne otuliny)
- Kompletność i czytelność opisów i wymiarów
- Prawidłowość detali połączeń z innymi elementami
- Zgodność z obliczeniami statycznymi
Klucz do doskonałego zbrojenia słupa - mistrzowski rysunek techniczny
Stworzenie precyzyjnego rysunku zbrojenia słupa żelbetowego to sztuka łącząca wiedzę inżynierską z umiejętnościami technicznymi. Proces ten wymaga starannego planowania, od wyboru odpowiedniej skali po uwzględnienie najdrobniejszych detali technicznych.
Pamiętaj, że dobry projekt zbrojenia słupa żelbetowego to więcej niż tylko linie na papierze. To kompletna instrukcja dla wykonawców, zawierająca wszystkie niezbędne informacje o rozmieszczeniu prętów, strzemion, otulinach i połączeniach z innymi elementami konstrukcji. Kluczem do sukcesu jest dokładność, przejrzystość i kompletność rysunku.
Wykorzystanie nowoczesnych narzędzi CAD może znacznie usprawnić proces tworzenia rysunku technicznego słupa żelbetowego, ale nie zastąpi wiedzy i doświadczenia projektanta. Pamiętaj o regularnej kontroli i weryfikacji rysunku, aby uniknąć kosztownych błędów na etapie wykonawstwa. Dobrze wykonany rysunek zbrojenia to fundament bezpiecznej i trwałej konstrukcji.
