Projektowanie schodów zabiegowych to złożony proces, wymagający uwzględnienia wielu istotnych czynników. Kluczowe elementy to wymiary stopni, kształt biegu oraz zasady ergonomii. Właściwe rozplanowanie schodów zabiegowych zapewnia nie tylko estetyczny wygląd, ale przede wszystkim bezpieczeństwo i wygodę użytkowania. Proces projektowania obejmuje obliczenia, precyzyjne rysowanie oraz uwzględnienie norm budowlanych.
Najważniejsze informacje:- Wysokość stopnia powinna wynosić 15-19 cm, optymalnie około 17 cm
- Minimalna głębokość stopnia to 25 cm
- Szerokość biegu musi mieć co najmniej 80 cm
- Liczba stopni zależy od wysokości kondygnacji
- Projektowanie wymaga uwzględnienia zarówno estetyki, jak i funkcjonalności
Podstawowe pojęcia i wymiary schodów zabiegowych
Projektowanie schodów zabiegowych wymaga zrozumienia kluczowych terminów. Stopień to pojedynczy element schodów, na który stawiamy stopę. Bieg to ciąg stopni między dwoma kondygnacjami. Spocznik to płaska powierzchnia między biegami, umożliwiająca odpoczynek i zmianę kierunku.
Główne wymiary schodów zabiegowych to wysokość i głębokość stopnia oraz szerokość biegu. Wysokość stopnia powinna wynosić 15-19 cm, optymalnie około 17 cm. Minimalna głębokość stopnia zabiegowego to 25 cm, mierzona 40 cm od wewnętrznej krawędzi. Szerokość biegu musi mieć co najmniej 80 cm, zapewniając wygodne przejście.
| Element | Wymiar standardowy |
|---|---|
| Wysokość stopnia | 15-19 cm |
| Głębokość stopnia | min. 25 cm |
| Szerokość biegu | min. 80 cm |
Etapy projektowania schodów zabiegowych
Określenie przestrzeni i wysokości kondygnacji
Zmierz dokładnie wysokość między poziomami podłóg oraz dostępną przestrzeń na schody. Użyj lasera lub taśmy mierniczej dla precyzji. Dokładne pomiary są kluczowe - nawet niewielki błąd może skutkować nieprawidłowym projektem i problemami w realizacji.
Obliczanie liczby stopni i ich wymiarów
Do obliczania schodów zabiegowych użyj wzoru: Liczba stopni = Wysokość kondygnacji / Wysokość stopnia. Przykładowo, dla wysokości 280 cm i stopnia 17,5 cm, otrzymamy 16 stopni (280 / 17,5 ≈ 16).
- Zachowaj jednakową wysokość wszystkich stopni
- Suma szerokości stopnia i dwukrotności jego wysokości powinna wynosić 60-65 cm
- Uwzględnij minimalną głębokość stopnia przy zakręcie
Wyznaczanie linii biegu schodów
Rozpocznij od narysowania linii podstawowej, reprezentującej dolną krawędź schodów. Wyznacz punkty dla każdego stopnia, zaczynając od dołu. Pamiętaj o zachowaniu odpowiedniego kąta nachylenia - optymalnie między 30° a 35°, zapewniając komfort i bezpieczeństwo użytkowania.
Techniki rysowania schodów zabiegowych

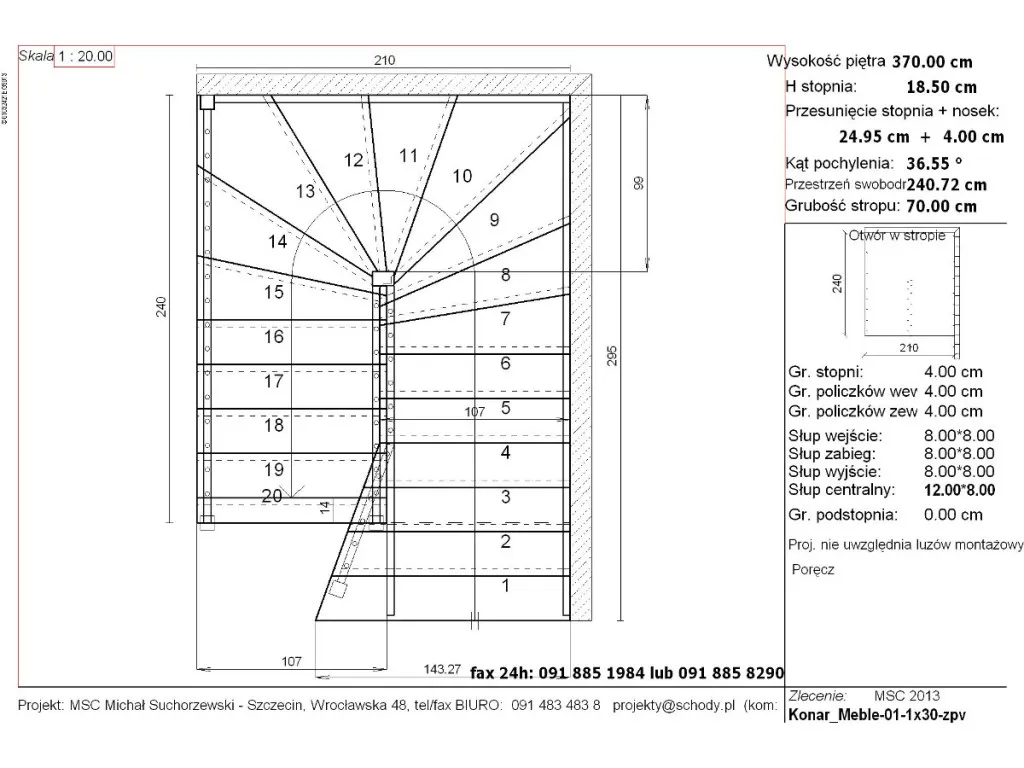

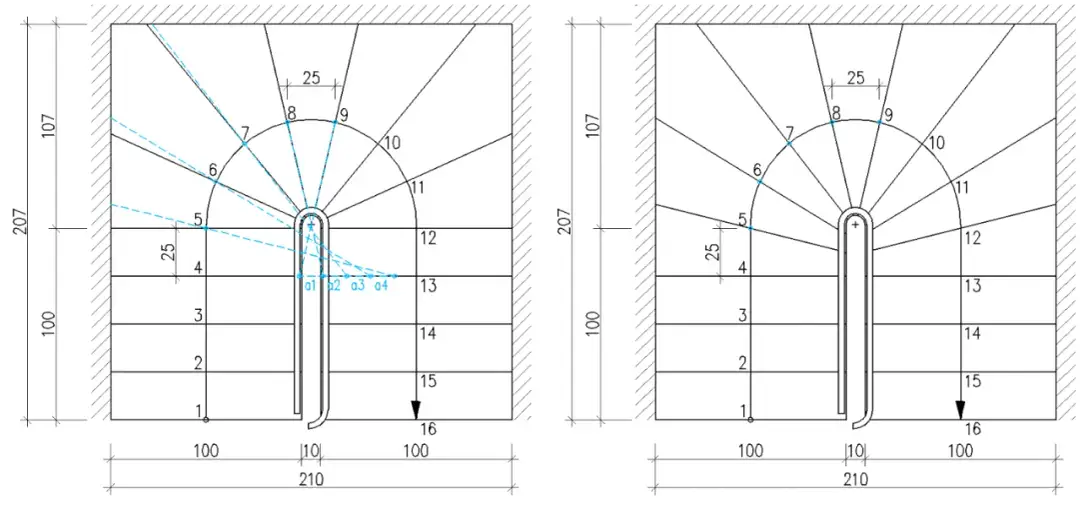

Rysowanie rzutu poziomego
Jak narysować schody kręcone w rzucie poziomym? Zacznij od narysowania obrysu przestrzeni. Wyznacz linię biegu schodów. Nanieś kolejne stopnie, zaczynając od dołu. Zaznacz punkt zakrętu i dostosuj kształt stopni. Dodaj linie pomocnicze dla balustrady i poręczy.
Projektowanie zakrętu schodów
Wyznacz promień zakrętu używając cyrkla lub szablonu. Typowy promień to 80-100 cm. Dostosuj szerokość stopni na zakręcie, pamiętając o ergonomii. Szersze stopnie na zewnętrznej krawędzi zapewnią wygodę i bezpieczeństwo użytkowania.
Rysowanie przekroju pionowego
Aby stworzyć rysunek techniczny schodów w przekroju, zacznij od linii podłóg. Nanieś linie reprezentujące każdy stopień. Zaznacz wysokości i głębokości stopni. Dodaj detale, takie jak konstrukcja nośna i wykończenie. Przekrój pozwala zweryfikować prawidłowość wymiarów i proporcji schodów.
Zasady ergonomii i bezpieczeństwa w projektowaniu
Zasady projektowania schodów uwzględniają ergonomię i bezpieczeństwo. Zachowaj jednakową wysokość stopni. Zapewnij odpowiednią szerokość biegu. Unikaj zbyt stromych nachyleń. Zaplanuj stabilną balustradę. Uwzględnij antypoślizgowe wykończenie stopni.
- Solidna poręcz na odpowiedniej wysokości
- Oświetlenie każdego stopnia
- Kontrastowe oznaczenie krawędzi stopni
- Materiały o odpowiedniej szorstkości
Narzędzia i programy do projektowania schodów
Tradycyjne narzędzia jak ołówek, papier milimetrowy i przykładnice wciąż mają zastosowanie. Zapewniają precyzję i pozwalają na szybkie szkicowanie koncepcji. Jednak współczesne projektowanie schodów zabiegowych często wykorzystuje technologię cyfrową.
Popularne programy CAD to AutoCAD, SketchUp i ArchiCAD. Oferują one zaawansowane funkcje modelowania 3D, biblioteki elementów i automatyczne obliczenia. Umożliwiają łatwe wprowadzanie zmian i generowanie dokumentacji technicznej. Niektóre zawierają specjalistyczne moduły do projektowania schodów.
| Program | Zalety | Wady |
|---|---|---|
| AutoCAD | Precyzja, uniwersalność | Wysoka cena, stroma krzywa uczenia |
| SketchUp | Intuicyjny interfejs, szybkie modelowanie | Ograniczone funkcje techniczne |
| ArchiCAD | Specjalistyczne narzędzia architektoniczne | Wysoki koszt, wymaga mocnego sprzętu |
Typowe błędy przy projektowaniu schodów zabiegowych
Najczęstsze błędy to nieprawidłowe wymiary stopni, zbyt stromy kąt nachylenia, niedostosowanie do przestrzeni i ignorowanie przepisów budowlanych. Błędem jest również nieuwzględnienie komfortu użytkowania, szczególnie w miejscu zakrętu schodów.
Aby uniknąć tych problemów, zawsze weryfikuj projekt z obowiązującymi normami. Konsultuj się z doświadczonymi projektantami. Wykonuj dokładne pomiary i obliczenia przed rozpoczęciem prac.
Wizualizacja projektu schodów
Wizualizacja pomaga klientom lepiej zrozumieć projekt i podjąć decyzje. Umożliwia ocenę estetyki i funkcjonalności schodów w kontekście całego wnętrza. Do tworzenia wizualizacji 3D wykorzystaj programy takie jak 3ds Max, Blender czy V-Ray. Pozwalają one na realistyczne odwzorowanie materiałów i oświetlenia.
Prezentując projekt klientowi, połącz rysunki techniczne z wizualizacjami. Wyjaśnij kluczowe aspekty projektu, skupiając się na funkcjonalności i estetyce.
Klucz do perfekcyjnych schodów zabiegowych: Od pomysłu do realizacji
Projektowanie schodów zabiegowych to sztuka łącząca precyzję techniczną z estetyką. Proces rozpoczyna się od dokładnych pomiarów i obliczeń, przez staranne rysowanie, aż po finalną wizualizację. Kluczowe jest zrozumienie podstawowych pojęć i wymiarów, takich jak wysokość stopnia czy szerokość biegu, które decydują o komforcie i bezpieczeństwie użytkowania.
Nowoczesne narzędzia CAD znacząco ułatwiają pracę projektanta, oferując precyzję i możliwość szybkich modyfikacji. Jednak nawet przy użyciu zaawansowanej technologii, nie można zapominać o fundamentalnych zasadach projektowania schodów. Ergonomia, bezpieczeństwo i zgodność z normami budowlanymi powinny być priorytetem na każdym etapie procesu.
Unikając typowych błędów i skupiając się na funkcjonalności oraz estetyce, można stworzyć schody zabiegowe, które nie tylko spełnią swoją praktyczną rolę, ale staną się też ozdobą wnętrza. Pamiętajmy, że dobre projektowanie to umiejętność łączenia teorii z praktyką, a jak rozrysować schody zabiegowe, to wiedza, która wymaga ciągłego doskonalenia i uwagi do detali.
