Kotwienie ścian działowych: Poradnik krok po kroku i błędy

Prawidłowe kotwienie ścian działowych to fundament stabilności i estetyki każdego budynku. Choć często pomijane przez osoby budujące systemem gospodarczym lub przeprowadzające remonty, jest to proces kluczowy dla zapobiegania pęknięciom i zapewnienia trwałości konstrukcji. W tym artykule przeprowadzę Was przez techniki, materiały i typowe błędy, których należy unikać, aby Wasze ściany działowe były stabilne i wolne od nieestetycznych rys na lata.

Dlaczego prawidłowe kotwienie ścian działowych to fundament stabilnego i wolnego od pęknięć wnętrza?

Jako budowlaniec z wieloletnim doświadczeniem, widziałem wiele problemów wynikających z niedbalstwa na etapie wznoszenia ścian. Prawidłowe kotwienie ścian działowych, choć może wydawać się drobnym detalem, ma fundamentalne znaczenie dla stabilności całej konstrukcji i estetyki wnętrza. Nawet jeśli ściany działowe nie przenoszą obciążeń konstrukcyjnych, ich stabilność jest kluczowa. Zaniedbanie tego etapu może prowadzić do szeregu problemów, które z czasem stają się coraz trudniejsze i kosztowniejsze w naprawie. Właściwe połączenie ze ścianami nośnymi i odpowiednie odseparowanie od stropu to podstawy, o których nigdy nie można zapomnieć.

Ściana działowa – rola w budynku i dlaczego wymaga stabilizacji?

Ściana działowa to element konstrukcyjny, który służy do podziału przestrzeni wewnętrznej budynku na poszczególne pomieszczenia. W przeciwieństwie do ścian nośnych, nie przenosi ona obciążeń konstrukcyjnych, co często prowadzi do błędnego przekonania, że nie wymaga ona szczególnego umocnienia. Jednakże, zwłaszcza te cieńsze, o grubości 11,5-12 cm, wykonane z materiałów takich jak beton komórkowy czy silikaty, są stosunkowo wiotkie. Bez odpowiedniej stabilizacji mogą się chwiać, a nawet pękać pod wpływem niewielkich naprężeń. Kotwienie jest właśnie tym procesem, który zapewnia im niezbędną sztywność i zapobiega niepożądanym ruchom.

Skutki błędów w kotwieniu: od pęknięć na tynku po utratę stabilności przegrody.

Konsekwencje braku lub nieprawidłowego kotwienia ścian działowych mogą być bardzo dotkliwe. Najczęściej obserwujemy pęknięcia na tynku, które pojawiają się wzdłuż połączeń ścian lub w ich centralnej części. Te z pozoru drobne rysy są sygnałem, że ściana pracuje w sposób niekontrolowany. W skrajnych przypadkach, gdy błędy są rażące, może dojść do utraty stabilności całej przegrody, co stanowi już poważne zagrożenie. Naprawa takich usterek jest nie tylko pracochłonna, ale często też kosztowna, a ślady po pęknięciach bywają trudne do całkowitego zamaskowania, psując efekt końcowy remontu czy budowy.

Kluczowe zasady kotwienia: połączenie ze ścianą nośną a dylatacja od stropu

Aby ściana działowa była stabilna i służyła nam przez lata bezproblemowo, musimy przestrzegać dwóch fundamentalnych zasad. Są to podstawy, które stanowią o sukcesie całego przedsięwzięcia i zapobiegają najczęstszym błędom wykonawczym. Zrozumienie tych zasad jest kluczowe dla każdego, kto chce uniknąć kosztownych napraw w przyszłości.

Zasada nr 1: Stabilne połączenie boczne ze ścianą konstrukcyjną.

Pierwsza i absolutnie kluczowa zasada mówi o tym, że ściana działowa musi być stabilnie połączona ze ścianami nośnymi, do których przylega. Celem tego połączenia jest zapobieganie bocznym przemieszczeniom ściany działowej. Dzięki temu, że jest ona "przywiązana" do solidniejszej konstrukcji nośnej, zyskuje na ogólnej sztywności. Wyobraźmy sobie to jako dodanie usztywnienia do konstrukcji ściana działowa staje się integralną częścią większego systemu, co znacząco zwiększa jej odporność na wszelkie naprężenia i ruchy.

Zasada nr 2: Konieczność wykonania dylatacji podstropowej – jak uniknąć zarysowań od ugięcia stropu?

Druga zasada dotyczy połączenia ze stropem i jest równie ważna jak pierwsza. Ściana działowa nie może być połączona na sztywno ze stropem. Dlaczego? Ponieważ stropy, zwłaszcza te żelbetowe, pod wpływem obciążenia (np. meblami, ludźmi, śniegiem na dachu) naturalnie się uginają. Jeśli ściana działowa byłaby sztywno z nią połączona, te ugięcia przenosiłyby się na ścianę, powodując naprężenia i w konsekwencji pęknięcia. Dlatego właśnie konieczne jest wykonanie szczeliny dylatacyjnej o szerokości 2-3 cm między górną krawędzią ściany działowej a stropem. Ta przestrzeń pozwala stropowi na swobodne ugięcia bez przenoszenia naprężeń na ścianę.

Kotwienie do ścian nośnych krok po kroku – czym i jak łączyć mury?

Teraz, gdy znamy już podstawowe zasady, przyjrzyjmy się bliżej technikom kotwienia ścian działowych do ścian nośnych. Wybór odpowiednich łączników i właściwe ich rozmieszczenie to klucz do sukcesu. Na rynku dostępnych jest kilka systemowych rozwiązań, które ułatwiają to zadanie.

Metoda A: Kotwienie w trakcie wznoszenia ścian nośnych – łączniki proste (typu ZIG-ZAG).

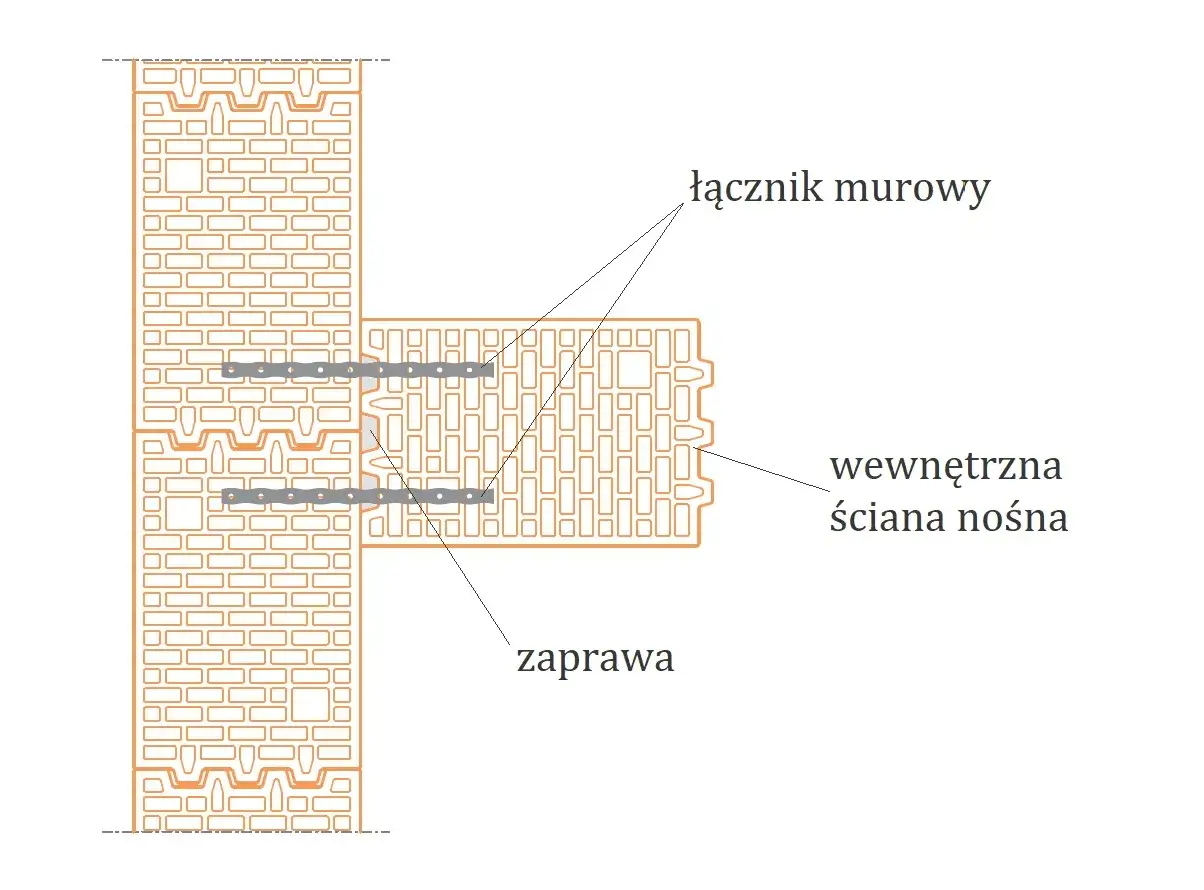

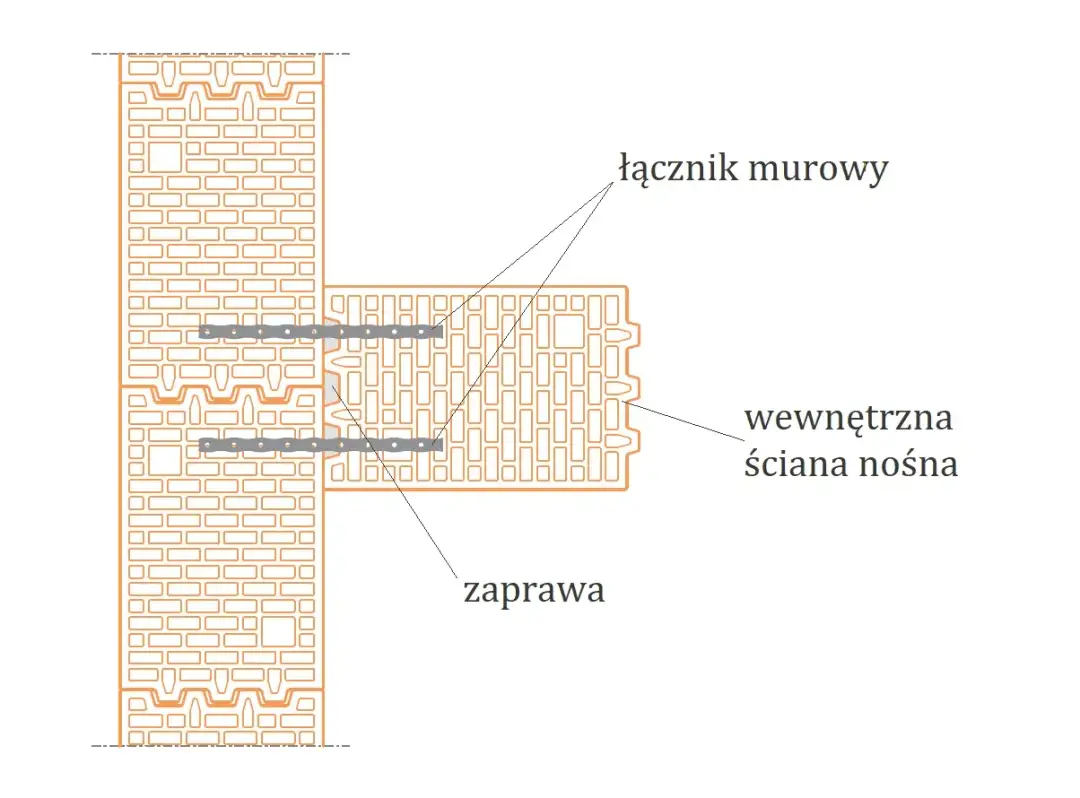

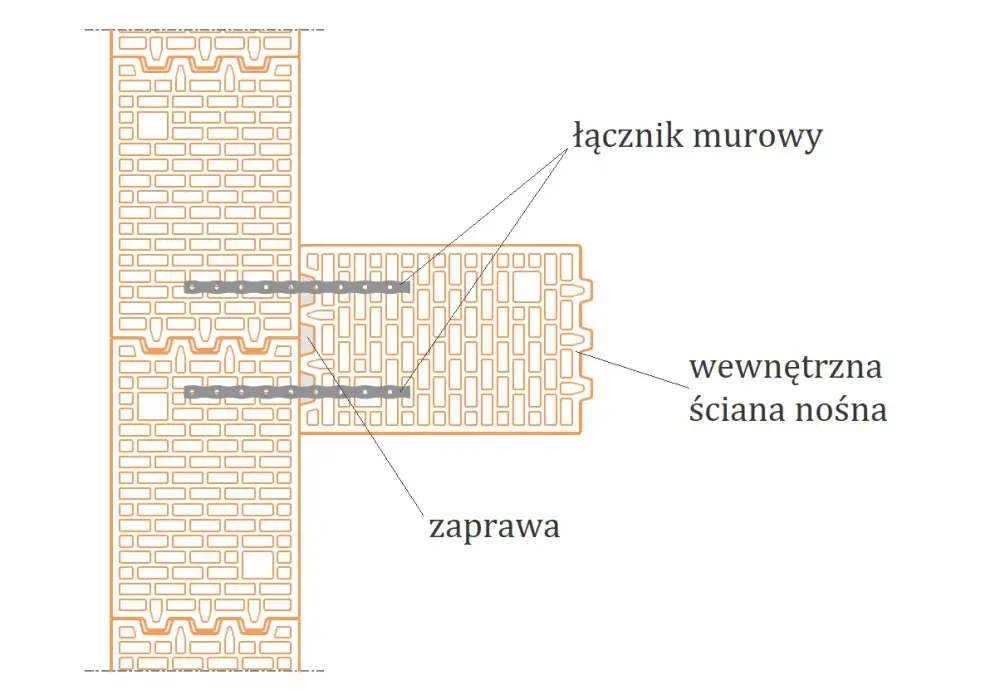

Jeśli mamy możliwość, najlepiej jest zamontować kotwy już w trakcie wznoszenia ścian nośnych. W tym celu doskonale sprawdzają się łączniki proste, często nazywane "ZIG ZAG" lub oznaczone symbolem P30. Wbudowuje się je w spoiny muru ściany nośnej na odpowiedniej wysokości, tak aby wystawały na tyle, by można je było później wpuścić w spoinę murowanej ściany działowej. To rozwiązanie zapewnia bardzo solidne i trwałe połączenie.

Metoda B: Kotwienie do istniejącej ściany nośnej – łączniki kątowe (typu "L").

Często jednak zdarza się, że ścianę działową stawiamy do już istniejącej ściany nośnej. W takiej sytuacji z pomocą przychodzą łączniki kątowe w kształcie litery "L", na przykład typu K1 lub K2. Jeden koniec takiego łącznika przykręca się do ściany nośnej za pomocą odpowiedniego kołka rozporowego, a drugi koniec wbudowuje się w spoinę murowanej ściany działowej. Jest to równie skuteczne rozwiązanie, choć wymaga precyzyjnego wiercenia w ścianie nośnej.

Jak gęsto rozmieszczać kotwy? Zalecenia dla bloczków z betonu komórkowego i silikatów.

Kwestia rozmieszczenia kotew jest równie istotna. Ogólne zalecenie mówi o stosowaniu minimum 5 łączników na wysokość jednej kondygnacji, czyli zazwyczaj do około 3 metrów wysokości. Oznacza to, że w przypadku bloczków o standardowej grubości spoiny, kotwimy średnio w co drugiej spoinie. Jeśli jednak mamy do czynienia z wyższymi panelami systemowymi, warto rozważyć kotwienie w każdej spoinie, aby zapewnić maksymalną stabilność.

Materiały w praktyce: przegląd dostępnych na rynku łączników ze stali nierdzewnej i ocynkowanej.

Łączniki, których używamy do kotwienia, wykonane są zazwyczaj ze stali nierdzewnej lub stali ocynkowanej. Oba materiały charakteryzują się wysoką odpornością na korozję, co jest kluczowe w środowisku budowlanym. Są to systemowe rozwiązania, dostępne od renomowanych producentów systemów ściennych, takich jak H+H, Xella (Ytong/Silka) czy Wienerberger (Porotherm). Wybierając łączniki, zawsze warto postawić na produkty dedykowane do danego systemu murowanego, co gwarantuje ich kompatybilność i odpowiednią wytrzymałość.

Jak prawidłowo wykonać połączenie ściany działowej ze stropem?

Połączenie ściany działowej ze stropem to drugi z kluczowych elementów, o którym musimy pamiętać. Choć może wydawać się to proste, zaniedbania w tym obszarze prowadzą do najczęstszych i najbardziej widocznych uszkodzeń. Prawidłowe wykonanie dylatacji jest absolutnie niezbędne.

Dlaczego sztywne połączenie ze stropem to gwarancja pęknięć?

Jak już wspominałem, stropy uginają się pod wpływem obciążenia. Jest to naturalny proces fizyczny. Jeśli ściana działowa jest sztywno połączona ze stropem, wszelkie naprężenia wynikające z tych ugięć przenoszą się bezpośrednio na ścianę. Ponieważ ściana działowa jest zazwyczaj mniej wytrzymała na zginanie niż strop, nie jest w stanie tych naprężeń wytrzymać. W efekcie pojawiają się pęknięcia, często biegnące wzdłuż całej długości ściany, tuż pod sufitem. Jest to jeden z najpoważniejszych błędów, który niemal gwarantuje problemy estetyczne i konstrukcyjne.

Prawidłowa szerokość szczeliny dylatacyjnej (2-3 cm) – dlaczego jest tak ważna?

Aby zapobiec pęknięciom, między ścianą działową a stropem należy pozostawić szczelinę dylatacyjną o szerokości 2-3 cm. Ta niewielka przestrzeń ma ogromne znaczenie. Pozwala ona stropowi na swobodne ugięcia bez przenoszenia naprężeń na ścianę działową. Jest to kluczowy element "systemu bezpieczeństwa" dla naszej ściany. Szerokość szczeliny jest dopasowana do typowych ugięć stropów w budownictwie mieszkaniowym, zapewniając odpowiedni margines bezpieczeństwa.

Wypełnianie szczeliny dylatacyjnej: rola piany niskoprężnej w stabilizacji ściany.

Sama szczelina dylatacyjna musi być jednak czymś wypełniona, aby zapewnić stabilność górnej krawędzi ściany działowej. Najlepszym materiałem do tego celu jest niskoprężna piana poliuretanowa. Dlaczego niskoprężna? Ponieważ podczas utwardzania nie rozpręża się ona zbyt mocno, nie wypychając ściany. Jednocześnie piana ta jest materiałem trwale elastycznym, który stabilizuje górną część ściany, ale nadal pozwala na ruchy stropu. Dzięki temu połączenie jest jednocześnie stabilne i elastyczne, co zapobiega powstawaniu pęknięć.

Kotwienie w zależności od materiału ściany – czy są istotne różnice?

Chociaż ogólne zasady kotwienia są uniwersalne, warto zwrócić uwagę na specyfikę materiałów, z których wykonane są ściany działowe. Różnice w parametrach technicznych mogą wymagać drobnych modyfikacji lub szczególnej uwagi podczas montażu.

Ściany z betonu komórkowego (np. Ytong, Solbet) – na co zwrócić szczególną uwagę?

Beton komórkowy jest materiałem lekkim i stosunkowo wiotkim. Z tego powodu prawidłowe kotwienie ścian z tego materiału nabiera szczególnego znaczenia. Należy dbać o precyzyjne osadzenie łączników w spoinach, aby zapewnić maksymalną stabilność i uniknąć uszkodzeń materiału. Zbyt mocne dokręcenie kotwy lub nieprawidłowe jej osadzenie może spowodować ukruszenie bloczka.

Ściany z bloczków silikatowych – wymagania i specyfika montażu.

Bloczki silikatowe są materiałem cięższym i twardszym od betonu komórkowego. Choć zasady kotwienia są podobne, ze względu na większą masę ściany działowej wykonanej z silikatów, stabilne połączenie z konstrukcją nośną jest równie, a czasem nawet bardziej, istotne. Należy upewnić się, że łączniki są odpowiednio dobrane do grubości spoiny i zapewniają pewne zamocowanie.

A co ze ścianami z pustaków ceramicznych (np. Porotherm)?

W przypadku ścian działowych wykonanych z pustaków ceramicznych, takich jak popularny system Porotherm, ogólne zasady kotwienia pozostają niezmienione. Kluczowe jest nadal stabilne połączenie ze ścianami nośnymi oraz wykonanie dylatacji od stropu. Systemy ceramiczne często oferują dedykowane łączniki, które ułatwiają montaż i zapewniają jego prawidłowe wykonanie.

Najczęstsze i najbardziej kosztowne błędy przy kotwieniu ścian – jak ich unikać?

Podsumujmy najczęściej popełniane błędy, które prowadzą do kosztownych napraw. Ich unikanie to klucz do sukcesu i długowieczności naszej konstrukcji.

Błąd krytyczny: Brak dylatacji i murowanie "na styk" ze stropem.

To zdecydowanie najpoważniejszy błąd, który niemal gwarantuje pojawienie się pęknięć. Sztywne połączenie ściany działowej ze stropem jest niedopuszczalne i zawsze kończy się problemami. Pamiętajmy: zawsze zostawiamy szczelinę dylatacyjną!

Błąd stabilności: Zbyt mała liczba kotew lub ich całkowity brak ("doklejanie" ściany).

Kolejnym częstym błędem jest stosowanie zbyt małej liczby kotew lub całkowite ich pominięcie. Próby "doklejania" ściany działowej do ściany nośnej bez mechanicznego połączenia, np. tylko na zaprawę, prowadzą do niestabilności przegrody. W takich sytuacjach pojawiają się pęknięcia na styku ze ścianą nośną, ponieważ ściana działowa nie jest odpowiednio ustabilizowana.

Błąd materiałowy: Wybór nieodpowiednich łączników lub kołków montażowych.

Nie można oszczędzać na łącznikach. Stosowanie improwizowanych rozwiązań, łączników o niskiej jakości lub nieodpowiednich kołków montażowych może skutkować tym, że połączenie nie będzie wystarczająco wytrzymałe i trwałe. Zawsze wybierajmy systemowe łączniki ze stali nierdzewnej lub ocynkowanej, dedykowane do danego systemu murowanego.

Checklista poprawnego kotwienia – o czym musisz pamiętać przed rozpoczęciem prac?

Zanim przystąpisz do pracy, warto przejrzeć poniższą checklistę, aby upewnić się, że niczego nie przeoczyłeś. To gwarancja prawidłowego wykonania kotwienia ścian działowych.

Przygotowanie podłoża i wyznaczenie linii ściany.

Upewnij się, że podłoże, na którym będzie stawiana ściana działowa, jest czyste, równe i stabilne. Precyzyjnie wyznacz linię, wzdłuż której ma przebiegać ściana, używając np. sznurka murarskiego i poziomicy. Dokładność na tym etapie procentuje w dalszych pracach.

Dobór odpowiednich łączników do technologii murowania.

Zdecyduj, czy będziesz stosować łączniki proste (ZIG-ZAG) w trakcie murowania ścian nośnych, czy łączniki kątowe (typu "L") do mocowania do istniejącej konstrukcji. Wybór zależy od etapu budowy i dostępnych możliwości.

Kontrola rozmieszczenia kotew i prawidłowe osadzenie ich w spoinie.

Pamiętaj o zalecanej liczbie kotew minimum 5 na wysokość kondygnacji. Kontroluj ich rozmieszczenie i upewnij się, że są one prawidłowo osadzone w spoinie murarskiej, zapewniając pewne połączenie.

Przeczytaj również: Wzmocnienie belek drewnianych stropu: skuteczne metody renowacji

Prawidłowe wykonanie i wypełnienie szczeliny pod stropem.

Zachowaj zalecaną szerokość szczeliny dylatacyjnej (2-3 cm) między ścianą a stropem. Wypełnij ją wyłącznie niskoprężną pianą poliuretanową, która zapewni stabilność, ale jednocześnie pozwoli na swobodną pracę konstrukcji.
