Planowanie budowy domu to proces, w którym każdy detal ma znaczenie. Jednym z kluczowych elementów konstrukcyjnych, o którym często zapominamy w ferworze wyboru okien czy drzwi, są nadproża. Odpowiednio dobrane i zamontowane, zapewniają stabilność i bezpieczeństwo całej budowli. W tym artykule przyjrzymy się bliżej wymiarom gotowych nadproży dostępnych na polskim rynku, aby ułatwić Wam podjęcie świadomych decyzji i uniknąć kosztownych błędów na budowie.
Jak poprawnie zwymiarować nadproże? Kluczowa zasada, o której musisz pamiętać
Szerokość otworu to nie wszystko: rola minimalnego oparcia na murze
Często popełnianym błędem jest założenie, że wystarczy zmierzyć szerokość otworu okiennego lub drzwiowego i na tej podstawie wybrać nadproże. To jednak tylko połowa sukcesu. Kluczowe dla stabilności i bezpieczeństwa konstrukcji jest zapewnienie odpowiedniego minimalnego oparcia nadproża na murze. Jest to fragment, na którym nadproże spoczywa, przenosząc obciążenia z wyższych partii ściany na mury nośne. Zbyt krótkie oparcie może prowadzić do osłabienia konstrukcji, pęknięć nad otworem, a w skrajnych przypadkach nawet do zagrożenia zawalenia. Typowe wartości minimalnego oparcia wahają się od 10-15 cm dla popularnych nadproży L-19, ale mogą sięgać nawet 20-25 cm w przypadku innych systemów lub przy większych rozpiętościach otworów.
Praktyczny wzór: Jak obliczyć wymaganą długość całkowitą nadproża?
Aby prawidłowo dobrać długość nadproża, należy zastosować prosty wzór: Długość całkowita nadproża = Szerokość otworu + 2 * Minimalne oparcie. Przykład: dla otworu o szerokości 120 cm i wymaganym minimalnym oparciu wynoszącym 15 cm, potrzebujemy nadproża o długości całkowitej 120 cm + 2 * 15 cm = 150 cm.
Szerokość i wysokość nadproża: jak dopasować je do grubości i materiału ściany?

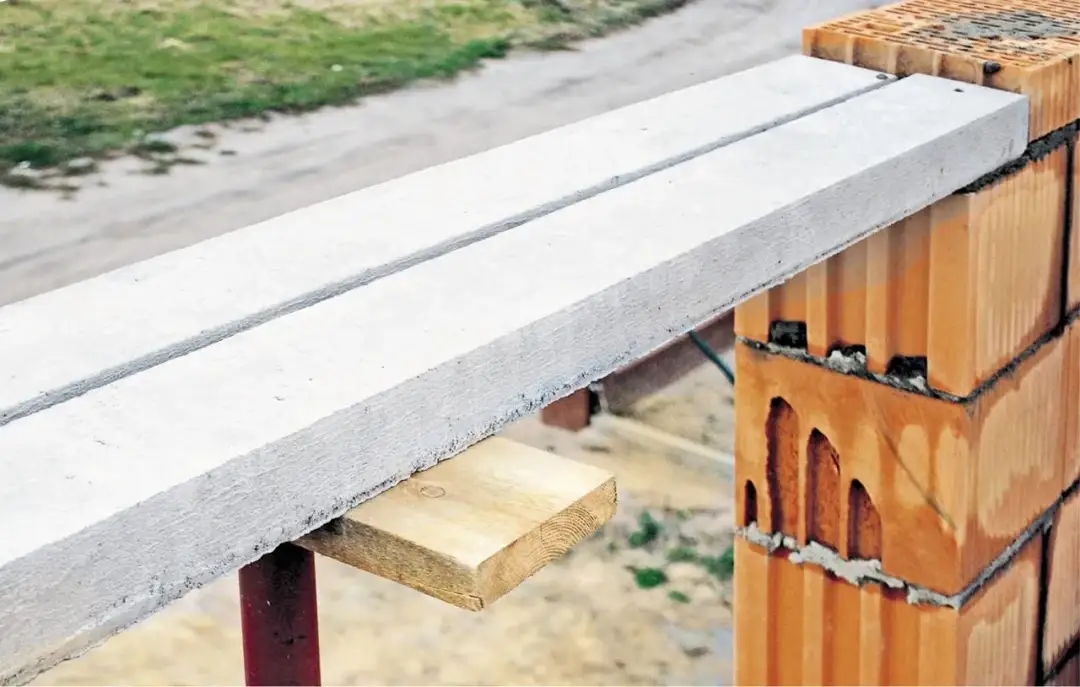

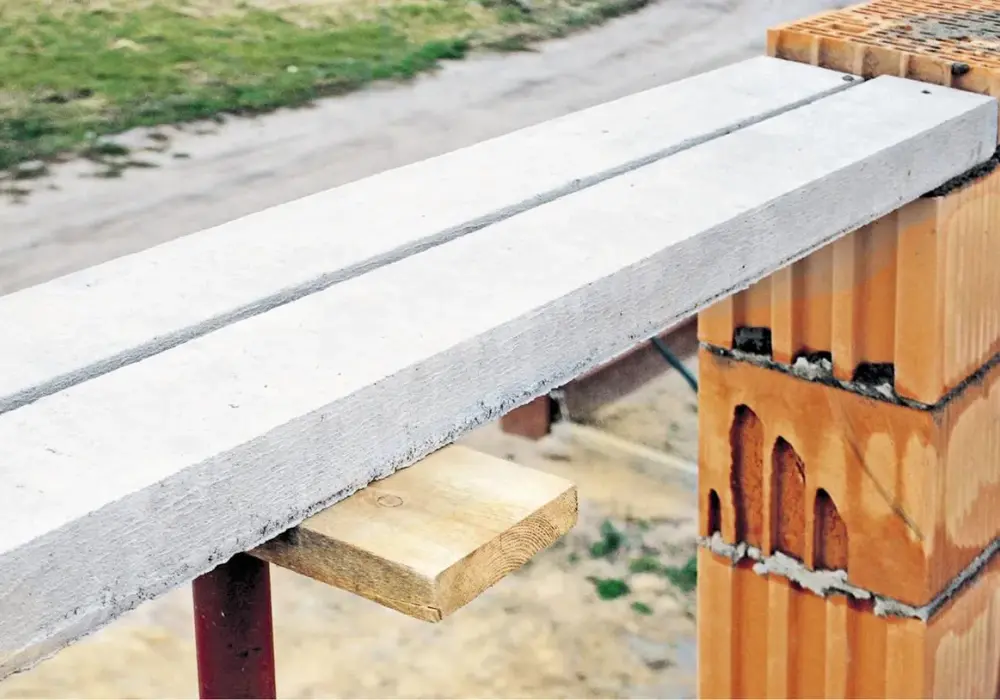

Kolejnym ważnym aspektem jest dopasowanie szerokości i wysokości nadproża do grubości oraz materiału ściany. Szerokość nadproża powinna być równa lub nieco większa od grubości ściany, aby zapewnić ciągłość konstrukcji i uniknąć mostków termicznych. Wysokość nadproża z kolei jest związana z jego nośnością i rozpiętością otworu. Na przykład, popularne nadproża L-19 o szerokości 12 cm doskonale pasują do pustaków ceramicznych o grubości 11,5 cm lub bloczków silikatowych o grubości 12 cm. Ważne jest, aby szerokość nadproża nie była mniejsza niż grubość ściany nośnej, w której jest ono osadzone.
Przegląd typowych wymiarów gotowych nadproży dostępnych w Polsce
Nadproża L-19: Wymiary najpopularniejszego rozwiązania na rynku
Nadproża L-19 to bez wątpienia najczęściej wybierane rozwiązanie w polskim budownictwie. Ich nazwa pochodzi od charakterystycznego przekroju w kształcie litery "L" oraz wysokości wynoszącej 19 cm. Standardowo występują w dwóch szerokościach podstawy: 9 cm i 12 cm. Długości są modułowe i zazwyczaj dostępne w przedziale od 90 cm do 360 cm, ze skokiem co 30 cm. Oznacza to, że możemy wybrać nadproża o długościach 90, 120, 150, 180, 210, 240, 270, 300, 330 i 360 cm. Szerokość 12 cm sprawia, że świetnie komponują się one z popularnymi materiałami ściennymi, takimi jak pustaki ceramiczne (11,5 cm) czy bloczki silikatowe (12 cm).
Nadproża strunobetonowe (SBN): Smukłe i wytrzymałe jakie mają wymiary?
Nadproża strunobetonowe, znane jako SBN, to rozwiązanie cenione za swoją wysoką wytrzymałość przy stosunkowo niewielkich przekrojach. Produkowane są z betonu klasy C40/50 i zbrojone sprężonymi strunami stalowymi, co zapewnia im dużą nośność. Wymiary tych nadproży są bardziej zróżnicowane i zależą od konkretnego producenta. Przykładowo, możemy spotkać nadproża o wysokości 7,2 cm, 10 cm lub 12 cm, oraz szerokościach 12 cm, 17,5 cm lub 18 cm. Ich zaletą jest również możliwość uzyskania bardzo długich elementów, nawet do 4,2 metra, co pozwala na przykrycie szerokich otworów bez konieczności stosowania dodatkowych podpór.
Nadproża z betonu komórkowego (np. Solbet, Ytong): Wymiary idealnie dopasowane do systemu
Producenci systemów budowlanych, takich jak Solbet czy Ytong, oferują również dedykowane nadproża z betonu komórkowego. Ich główną zaletą jest idealne dopasowanie wymiarowe do bloczków danego systemu, co ułatwia prace murarskie i zapewnia spójność konstrukcji. Jako przykład, nadproża Solbet mają wysokość 24 cm, co odpowiada wysokości standardowych bloczków tego producenta. Dostępne są w szerokościach 12 cm lub 18 cm. Maksymalna długość tych nadproży wynosi zazwyczaj 230 cm, co pozwala na skuteczne przykrycie otworów o szerokości do 180 cm.
Systemowe nadproża ceramiczne (np. Porotherm): Jakie wymiary pasują do pustaków?
Podobnie jak w przypadku betonu komórkowego, producenci systemów ceramicznych, tacy jak Porotherm, oferują systemowe nadproża ceramiczne. Są one projektowane w taki sposób, aby idealnie współgrać z wymiarami pustaków ceramicznych danego producenta. Zapewnia to nie tylko estetyczne połączenie, ale także eliminuje potencjalne mostki termiczne i ułatwia wykonanie warstwy izolacji. Chociaż konkretne wymiary mogą się różnić w zależności od linii produktowej, można założyć, że wysokość i szerokość tych nadproży są ściśle skorelowane ze standardowymi wymiarami pustaków ceramicznych, dla których są przeznaczone.
Gotowe tabele wymiarów: Twój praktyczny przewodnik po nadprożach prefabrykowanych

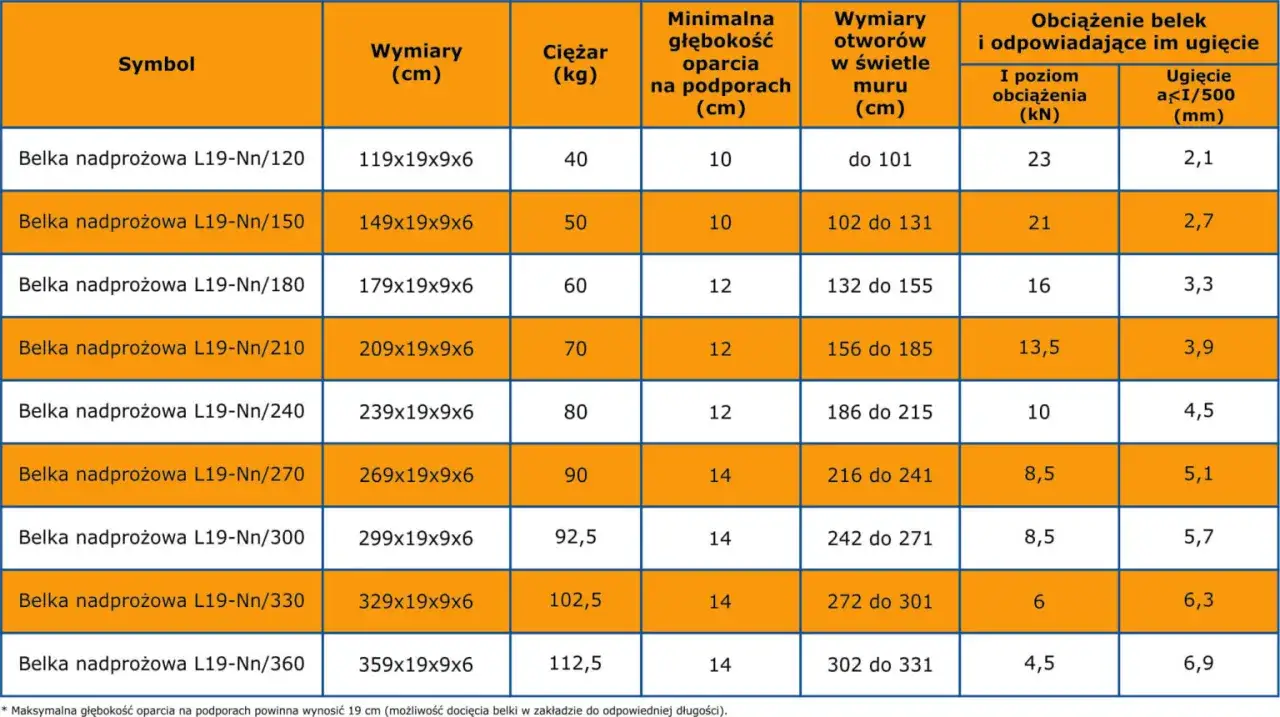

Tabela wymiarów: Standardowe długości, szerokości i wysokości nadproży L-19
| Wysokość (cm) | Szerokość podstawy (cm) | Dostępne długości (cm) |
|---|---|---|
| 19 | 9 | 90, 120, 150, 180, 210, 240, 270, 300, 330, 360 |
| 19 | 12 | 90, 120, 150, 180, 210, 240, 270, 300, 330, 360 |
Tabela wymiarów: Przykładowe przekroje i długości nadproży strunobetonowych (SBN)
| Wysokość (cm) | Szerokość (cm) | Maksymalna długość (cm) |
|---|---|---|
| 7,2 | 12 | 420 |
| 10 | 17,5 | 420 |
| 12 | 18 | 420 |
Należy pamiętać, że są to przykładowe wymiary nadproży strunobetonowych. Dokładne parametry mogą się różnić w zależności od producenta i konkretnego typu produktu.
Tabela wymiarów: Typowe rozmiary systemowych nadproży z betonu komórkowego
| Wysokość (cm) | Szerokość (cm) | Maksymalna długość nadproża (cm) | Maksymalna szerokość otworu (cm) |
|---|---|---|---|
| 24 | 12 | 230 | 180 |
| 24 | 18 | 230 | 180 |
Najczęstsze błędy przy doborze wymiarów nadproża i jak ich uniknąć
Błąd nr 1: Zbyt krótkie oparcie na murze jakie są tego poważne konsekwencje?
Jak już wspominałem, zbyt krótkie oparcie nadproża na murze to jeden z najpoważniejszych błędów konstrukcyjnych. Konsekwencje mogą być tragiczne od osłabienia całej konstrukcji, przez pojawienie się pęknięć w murze nad otworem, aż po ryzyko częściowego lub całkowitego zawalenia się fragmentu ściany. Minimalne oparcie nie jest opcją, lecz krytycznym wymogiem bezpieczeństwa, który należy bezwzględnie przestrzegać. Zawsze upewnij się, że nadproże jest wystarczająco dobrze podparte na murze nośnym.
Błąd nr 2: Niedopasowanie szerokości nadproża do grubości muru
Kolejnym częstym błędem jest wybór nadproża o szerokości mniejszej niż grubość ściany. Prowadzi to do powstawania niepożądanych mostków termicznych, przez które ucieka ciepło, a także stwarza problemy podczas prac wykończeniowych, takich jak tynkowanie. Co gorsza, takie niedopasowanie może osłabić całą konstrukcję ściany. Zawsze staraj się, aby szerokość nadproża odpowiadała grubości ściany, w której jest ono osadzone, lub była od niej nieco większa.
Przeczytaj również: Montaż zbiornika na szambo: 5 kluczowych etapów instalacji
Błąd nr 3: Wybór wymiaru "na oko" bez konsultacji z projektem budowlanym
Współczesne budownictwo wymaga precyzji. Samodzielne dobieranie wymiarów nadproży bez konsultacji z projektem budowlanym lub bez odpowiedniej wiedzy technicznej jest skrajnie nieodpowiedzialne. Projekt budowlany zawiera wszystkie niezbędne obliczenia i wytyczne dotyczące stosowania nadproży. W przypadku jakichkolwiek wątpliwości, zawsze należy skonsultować się z kierownikiem budowy lub projektantem. Ignorowanie tych zasad może prowadzić do poważnych błędów konstrukcyjnych, zagrożenia bezpieczeństwa mieszkańców i konieczności ponoszenia wysokich kosztów związanych z poprawkami.
