Wytrzymałość na ściskanie: Klucz do bezpiecznych konstrukcji (MPa, klasy C)

Wytrzymałość na ściskanie to jeden z fundamentalnych parametrów mechanicznych, który decyduje o bezpieczeństwie i stabilności każdej konstrukcji. Bez jego dogłębnego zrozumienia niemożliwe jest prawidłowe projektowanie i wykonawstwo, od prostych elementów budowlanych po skomplikowane inżynierskie dzieła. W tym artykule przyjrzymy się bliżej temu zagadnieniu, omawiając jego definicję, metody pomiaru, obowiązujące normy oraz praktyczne zastosowania.

Wytrzymałość na ściskanie dlaczego to fundament bezpiecznej konstrukcji?

W świecie inżynierii materiałowej i budownictwa, wytrzymałość na ściskanie jest parametrem, bez którego nie można się obejść. To właśnie ona stanowi o zdolności materiału do przenoszenia obciążeń ściskających, które są wszechobecne w każdej budowli. Od fundamentów, przez słupy, aż po stropy wszystkie te elementy muszą być zaprojektowane tak, aby sprostać naciskom, które próbują je skompresować. Niewłaściwe oszacowanie tej wartości może prowadzić do katastrofalnych skutków, dlatego jej dokładne poznanie i zastosowanie jest absolutnie kluczowe dla zapewnienia bezpieczeństwa użytkowników i trwałości konstrukcji.

Co dokładnie oznacza, że materiał jest odporny na ściskanie?

Wytrzymałość na ściskanie to kluczowy parametr mechaniczny, który określa, jak dobrze materiał jest w stanie oprzeć się siłom próbującym go skrócić lub spłaszczyć. Mówiąc precyzyjniej, jest to maksymalne naprężenie ściskające, jakie dany materiał może wytrzymać, zanim zacznie się deformować w sposób trwały lub ulegnie całkowitemu zniszczeniu. To właśnie ta właściwość decyduje o tym, czy element konstrukcyjny będzie w stanie przenieść przewidziane obciążenia bez ryzyka awarii.

Od MPa do klasy C25/30: Jak czytać i rozumieć jednostki oraz oznaczenia?

Wartość wytrzymałości na ściskanie najczęściej podaje się w jednostkach ciśnienia, a konkretnie w megapaskalach (MPa). Jest to międzynarodowy standard, który pozwala na porównywanie właściwości materiałów z różnych źródeł. W kontekście budownictwa, szczególnie betonu, te jednostki przekładają się na konkretne klasy wytrzymałości. Przykładem jest oznaczenie C25/30, które mówi nam o charakterystycznej wytrzymałości betonu na ściskanie. Zrozumienie tych oznaczeń jest niezbędne do poprawnego doboru materiałów na budowie.

Jak w praktyce sprawdza się, ile wytrzyma materiał? Metody badawcze bez tajemnic

Zanim materiał trafi na plac budowy lub zostanie użyty w produkcji, jego wytrzymałość musi zostać dokładnie przebadana. Istnieje kilka metod, które pozwalają inżynierom ocenić, jak dany materiał zachowa się pod obciążeniem ściskającym. Od podstawowych prób niszczących, po bardziej zaawansowane techniki, każda z nich dostarcza cennych informacji niezbędnych do zapewnienia jakości i bezpieczeństwa.

Prasa w akcji: niszcząca próba ściskania krok po kroku

Podstawową i najbardziej powszechną metodą badania wytrzymałości na ściskanie jest tzw. próba jednoosiowego ściskania. Polega ona na umieszczeniu znormalizowanej próbki materiału w specjalnej maszynie wytrzymałościowej, która stopniowo zwiększa siłę nacisku. Proces ten jest kontynuowany aż do momentu, gdy próbka ulegnie zniszczeniu. Wytrzymałość oblicza się następnie, dzieląc maksymalną siłę, jaką materiał był w stanie znieść (F), przez początkowe pole przekroju poprzecznego próbki (A), według wzoru: σc = F/A. Jest to metoda niszcząca, ponieważ próbka po badaniu jest bezużyteczna, ale dostarcza precyzyjnych danych.

Próbka sześcienna kontra walcowa co mówią nam różne kształty?

Podczas badań wytrzymałości na ściskanie betonu, często spotykamy się z próbkami o różnych kształtach sześciennymi i walcowymi. Wybór kształtu próbki nie jest przypadkowy. Jak podaje Wikipedia, w klasyfikacji betonu, na przykład w oznaczeniu C20/25, pierwsza liczba (20) odnosi się do wytrzymałości uzyskanej na próbkach walcowych o określonych wymiarach, podczas gdy druga liczba (25) odnosi się do wytrzymałości na próbkach sześciennych. Różnice w wynikach wynikają ze sposobu rozkładu naprężeń w próbkach o różnej geometrii, co jest istotne przy interpretacji wyników i porównywaniu ich z normami.

Czy da się zbadać wytrzymałość bez niszczenia? O metodach nieniszczących (NDT)

Chociaż próby niszczące dostarczają najbardziej precyzyjnych danych, nie zawsze są praktyczne lub pożądane, zwłaszcza gdy chcemy ocenić wytrzymałość istniejącej konstrukcji. W takich sytuacjach z pomocą przychodzą metody nieniszczące (NDT Non-Destructive Testing). Jedną z popularnych technik jest metoda sklerometryczna, wykorzystująca tzw. młotek Schmidta. Urządzenie to mierzy energię odbicia od powierzchni materiału, co pozwala na oszacowanie jego wytrzymałości bez uszkadzania konstrukcji.

Beton pod lupą wszystko o klasach wytrzymałości na ściskanie

Beton jest materiałem budowlanym wszechczasów, a jego wytrzymałość na ściskanie jest parametrem, od którego w dużej mierze zależy jego zastosowanie. Zrozumienie systemu klasyfikacji betonu, opartego na jego odporności na ściskanie, jest kluczowe dla każdego, kto ma do czynienia z budownictwem.

Norma PN-EN 206: Klucz do zrozumienia klasyfikacji betonów zwykłych i ciężkich

W Europie, a więc i w Polsce, klasyfikacja betonu jest ściśle uregulowana przez normę PN-EN 206. Norma ta określa wymagania dotyczące betonów zwykłych, ciężkich i lekkich, a jej głównym kryterium jest właśnie wytrzymałość na ściskanie. Dzięki tej normie możemy mieć pewność, że beton o określonej klasie będzie posiadał przewidywane właściwości, co jest niezbędne dla bezpieczeństwa konstrukcji.

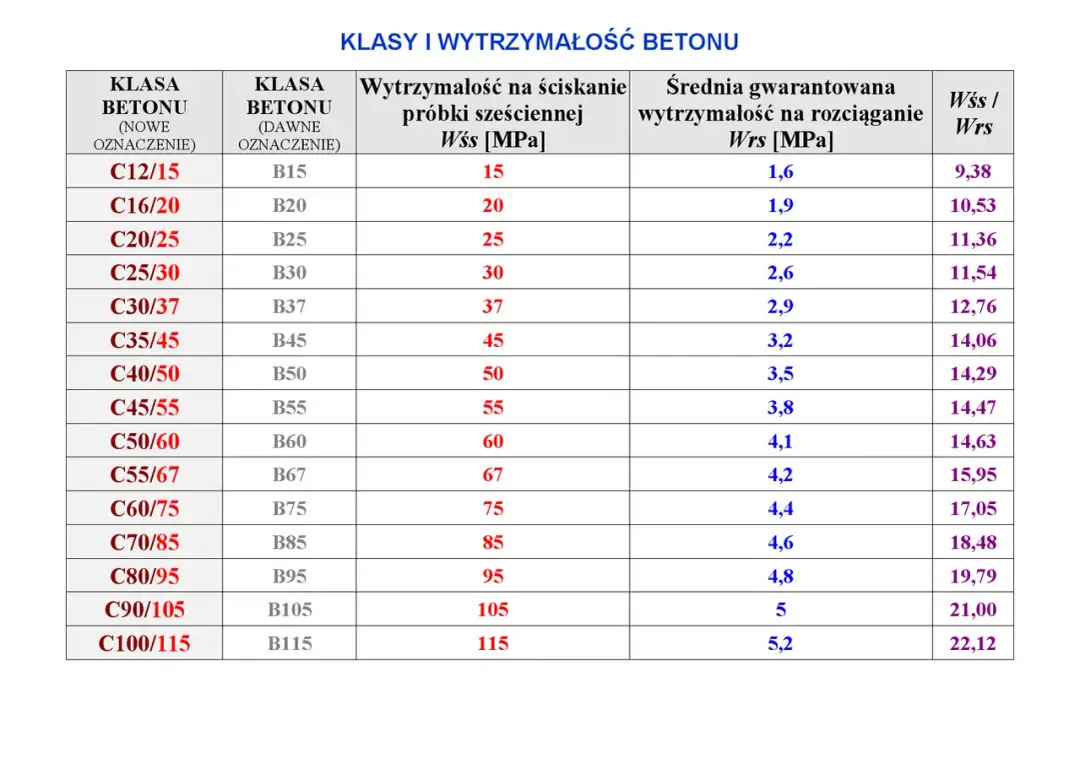

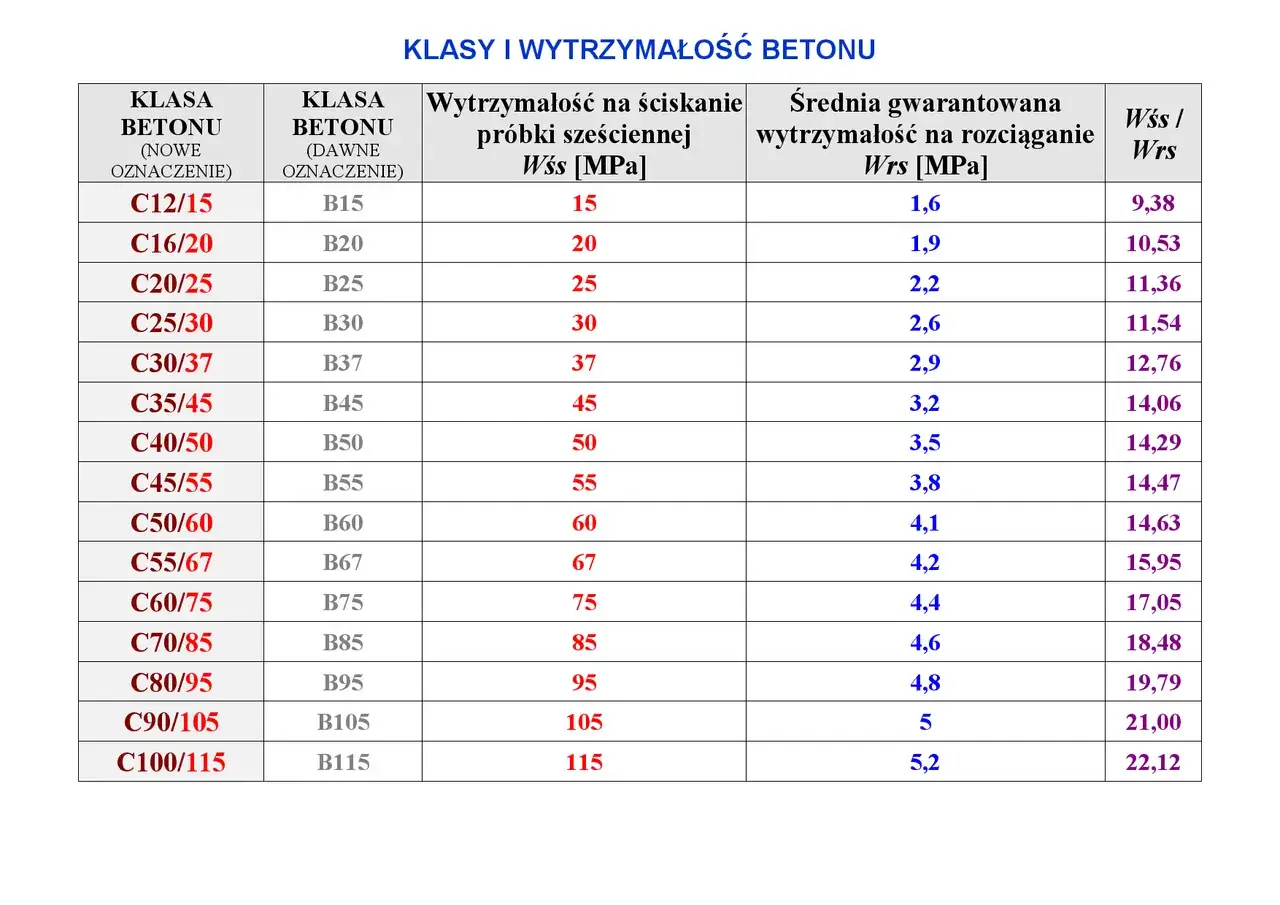

Jak rozszyfrować oznaczenie C25/30? Praktyczny przewodnik po symbolach

Oznaczenia klas betonu, takie jak C20/25, C25/30 czy C30/37, mogą wydawać się na pierwszy rzut oka skomplikowane, ale kryje się za nimi logiczny system. Jak podaje Wikipedia, pierwsza liczba w oznaczeniu (np. 25 w C25/30) odnosi się do charakterystycznej wytrzymałości na ściskanie próbki walcowej o wymiarach 15 cm średnicy i 30 cm wysokości, uzyskanej po 28 dniach dojrzewania. Druga liczba (np. 30) odnosi się do wytrzymałości próbki sześciennej o boku 15 cm. Pozwala to na precyzyjne określenie parametrów betonu.

Dawne klasy "B" a nowe "C" czym się różnią i jak je przeliczać?

W przeszłości w Polsce stosowano inne oznaczenia klas betonu, bazujące na literze "B" (np. B20, B25). Wraz z wprowadzeniem norm europejskich, przeszliśmy na system oznaczania literą "C". Choć zasada jest podobna określenie wytrzymałości na ściskanie wartości i sposób ich określania mogą się nieznacznie różnić. Przeliczenie starych klas na nowe wymaga uwzględnienia tych różnic, aby zapewnić ciągłość i porównywalność parametrów materiałowych.

Od chudego betonu po BWW: Przykładowe zastosowania różnych klas wytrzymałości

Zakres wytrzymałości na ściskanie betonu jest bardzo szeroki. Najniższe klasy, takie jak C8/10, często określane jako beton podkładowy lub "chudy beton", stosuje się do wyrównania terenu pod fundamenty lub jako warstwę izolacyjną. Średnie klasy, np. C25/30, są powszechnie używane do budowy fundamentów, ścian czy stropów w budownictwie mieszkaniowym. Natomiast betony o bardzo wysokiej wytrzymałości, zwane betonami wysokowartościowymi (BWW) lub ultrawysokowartościowymi (UHPC), o wytrzymałościach przekraczających 100 MPa, znajdują zastosowanie w specjalistycznych konstrukcjach, takich jak mosty o dużych rozpiętościach czy elementy fasadowe.

Nie tylko beton jak na ściskanie reagują inne popularne materiały?

Chociaż beton jest najczęściej kojarzony z wytrzymałością na ściskanie, inne materiały konstrukcyjne również posiadają tę cechę, choć w różnym stopniu i z różnymi właściwościami. Zrozumienie tych różnic pozwala na optymalny dobór materiałów do konkretnych zastosowań.

Stal: Niezawodny szkielet konstrukcji jakie wartości osiąga?

Stal jest materiałem o bardzo wysokiej wytrzymałości na ściskanie, co czyni ją niezastąpioną w konstrukcjach szkieletowych, takich jak wieżowce czy mosty. W zależności od gatunku, stal konstrukcyjna może osiągać wytrzymałość na ściskanie w zakresie od około 250 MPa do nawet 600 MPa. Jej wysoka wytrzymałość, połączona z plastycznością, pozwala na tworzenie smukłych i wytrzymałych elementów.

Drewno: Naturalna siła i jej ograniczenia wytrzymałość wzdłuż i w poprzek włókien

Drewno, jako materiał naturalny, posiada zróżnicowaną wytrzymałość na ściskanie. Kluczową cechą drewna jest jego anizotropia, czyli zależność właściwości od kierunku. Jak podaje Wikipedia, drewno sosnowe ma wytrzymałość na ściskanie wzdłuż włókien wynoszącą około 40-45 MPa. Natomiast ściskanie w poprzek włókien jest znacznie słabsze. Ta właściwość musi być bezwzględnie uwzględniana podczas projektowania konstrukcji drewnianych.

Materiały ceramiczne i kompozyty: Co jeszcze warto wiedzieć?

Materiały ceramiczne, takie jak cegły czy pustaki, również charakteryzują się dobrą wytrzymałością na ściskanie, co czyni je popularnym wyborem w budownictwie. Ich wytrzymałość jest jednak zazwyczaj niższa niż betonu czy stali. Z kolei materiały kompozytowe, łączące różne składniki, mogą wykazywać bardzo zróżnicowane właściwości, w tym wysoką wytrzymałość na ściskanie, w zależności od zastosowanych komponentów i technologii produkcji.

Co wpływa na ostateczną wytrzymałość materiału?

Wytrzymałość materiału na ściskanie nie jest wartością stałą i może być kształtowana przez wiele czynników. Zrozumienie tych zależności pozwala na optymalizację procesów produkcji i zapewnienie pożądanych właściwości końcowych.

Skład mieszanki betonowej: Rola stosunku wodno-cementowego (W/C)

W przypadku betonu, kluczowym czynnikiem wpływającym na jego wytrzymałość na ściskanie jest stosunek wodno-cementowy (W/C). Jest to stosunek masy wody do masy cementu w mieszance betonowej. Im niższy stosunek W/C, tym gęstsza i bardziej jednorodna struktura betonu po stwardnieniu, co przekłada się na wyższą wytrzymałość. Dlatego też, dla uzyskania betonu o wysokiej wytrzymałości, stosuje się mieszanki o niskim W/C.

Warunki pielęgnacji i wiek betonu: Dlaczego 28 dni to magiczna granica?

Proces twardnienia betonu, czyli hydratacja cementu, wymaga odpowiednich warunków. Prawidłowa pielęgnacja, polegająca na utrzymaniu odpowiedniej wilgotności i temperatury, jest kluczowa dla osiągnięcia przez beton jego projektowanej wytrzymałości. Standardowo, wytrzymałość betonu określa się po 28 dniach dojrzewania, ponieważ w tym czasie proces hydratacji jest już w znacznym stopniu zaawansowany, a beton osiąga swoją charakterystyczną wytrzymałość. Jednak proces wiązania trwa znacznie dłużej.

Wpływ wad wewnętrznych, wilgotności i temperatury na wyniki

Na ostateczną, zmierzoną wytrzymałość materiału mogą wpływać również inne czynniki. Wady wewnętrzne, takie jak pory powietrzne czy mikropęknięcia w strukturze materiału, mogą obniżać jego odporność na ściskanie. Wilgotność ma znaczenie szczególnie dla materiałów porowatych, a temperatura podczas badania może wpływać na wyniki pomiarów. Dlatego tak ważne jest przestrzeganie zaleceń normowych dotyczących warunków przeprowadzania badań.

Praktyczne znaczenie wytrzymałości na ściskanie w projektowaniu i wykonawstwie

Wiedza o wytrzymałości na ściskanie materiałów znajduje swoje bezpośrednie przełożenie na praktykę inżynierską, wpływając na każdy etap realizacji projektu budowlanego, od koncepcji po odbiór końcowy.

Od projektu do budowy: Jak projektant wykorzystuje dane o wytrzymałości?

Projektanci konstrukcji wykorzystują dane o wytrzymałości materiałów na ściskanie do precyzyjnego wymiarowania elementów konstrukcyjnych. Na podstawie przewidywanych obciążeń i dopuszczalnych naprężeń, dobierają odpowiednie przekroje elementów i klasy materiałów, zapewniając tym samym bezpieczeństwo konstrukcji. Kluczowe jest uwzględnienie marginesu bezpieczeństwa, który kompensuje ewentualne nieprzewidziane czynniki i niedokładności.

Norma PN-EN 13791: Jak oceniać wytrzymałość betonu w istniejących budynkach?

Ocena wytrzymałości betonu w istniejących konstrukcjach jest niezbędna podczas modernizacji, remontów lub weryfikacji stanu technicznego budynków. Norma PN-EN 13791 dostarcza wytycznych, jak przeprowadzać takie badania. Pozwala ona na wykorzystanie zarówno metod niszczących (np. pobranie rdzeni), jak i nieniszczących, aby uzyskać wiarygodne dane o rzeczywistej wytrzymałości betonu w konstrukcji, co jest kluczowe dla dalszych decyzji.

Przeczytaj również: Mury oporowe prefabrykowane: zastosowanie i montaż w praktyce

Najczęstsze błędy wykonawcze obniżające wytrzymałość konstrukcji

Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione na etapie wykonawstwa. W przypadku betonu, do najczęstszych błędów obniżających jego wytrzymałość na ściskanie należą: stosowanie zbyt dużej ilości wody w mieszance (wysoki W/C), niewłaściwe zagęszczanie betonu (co prowadzi do powstawania pustek), brak odpowiedniej pielęgnacji świeżego betonu, a także nieprawidłowe ułożenie zbrojenia, które ma kluczowe znaczenie dla współpracy elementów ściskanych i rozciąganych.
