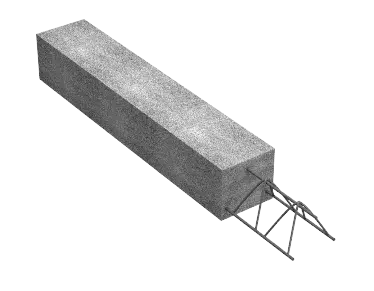

Nadproże betonowe zbrojone to kluczowy element konstrukcyjny w budownictwie. To specjalna belka umieszczana nad otworami w ścianach, takimi jak drzwi i okna. Jej główne zadanie to przenoszenie obciążeń z wyższych pięter na boki otworu. Nadproża są zazwyczaj wykonane z betonu i wzmocnione stalą, co zwiększa ich wytrzymałość.
Typowe nadproże betonowe ma długość od 90 do 360 cm. Ważne, by było dłuższe od otworu o co najmniej 40-50 cm. Stosuje się je głównie w ścianach nośnych domów i budynków komercyjnych. Prawidłowy montaż nadproża jest kluczowy dla stabilności całej konstrukcji.
Najważniejsze informacje:
- Nadproża betonowe zbrojone przenoszą obciążenia nad otworami w ścianach
- Wykonane są z betonu klasy C20/25 lub wyższej, wzmocnione stalą
- Standardowe długości to 90-360 cm
- Stosowane głównie w ścianach nośnych
- Istnieją różne rodzaje: L19, strunobetonowe, prefabrykowane
- Wybór zależy od projektu i wymagań dotyczących nośności
Czym jest nadproże betonowe zbrojone?
Nadproże betonowe zbrojone to element konstrukcyjny umieszczany nad otworami w ścianach, takimi jak okna czy drzwi. Jego głównym zadaniem jest przenoszenie obciążeń z wyższych kondygnacji na boki otworu.
Ta belka nadprożowa pełni kluczowe funkcje w budownictwie. Przede wszystkim zapewnia stabilność konstrukcji, rozkładając ciężar ściany nad otworem. Dodatkowo, chroni przed pękaniem muru i umożliwia tworzenie większych otworów w ścianach. Wreszcie, nadproże betonowe zbrojone przyczynia się do ogólnej sztywności budynku.
Charakterystyka materiału jest niezwykle istotna dla funkcjonalności nadproża. Beton zapewnia wysoką wytrzymałość na ściskanie, podczas gdy zbrojenie stalowe zwiększa odporność na rozciąganie. Typowo stosuje się beton klasy C20/25 lub wyższej. Stal zbrojeniowa, najczęściej w postaci prętów, jest rozmieszczona strategicznie, aby maksymalizować nośność belki.
Wymiary i długości nadproży betonowych zbrojonych
Typowe rozmiary nadproży betonowych zbrojonych wahają się od 90 cm do 360 cm. Wysokość i szerokość belki są zazwyczaj dostosowane do grubości ściany i przewidywanych obciążeń.
- 120 cm
- 150 cm
- 180 cm
- 210 cm
- 240 cm
Dobór odpowiedniej długości nadproża to kluczowa kwestia. Zasadą jest, aby belka wystawała poza krawędzie otworu o minimum 15-25 cm z każdej strony. To zapewnia prawidłowe rozłożenie obciążeń i stabilność konstrukcji.
Zastosowanie nadproży betonowych zbrojonych w budownictwie
Nadproża betonowe zbrojone znajdują szerokie zastosowanie w budownictwie mieszkaniowym i komercyjnym. Są niezbędne w konstrukcjach murowanych, gdzie występują otwory w ścianach. Szczególnie ważną rolę odgrywają w budynkach wielokondygnacyjnych, gdzie obciążenia są znaczne.
Nadproża w ścianach nośnych
W ścianach nośnych nadproża żelbetowe pełnią krytyczną funkcję. Przenoszą obciążenia z wyższych kondygnacji, zapobiegając osiadaniu i pękaniu muru nad otworem.
Ich zastosowanie umożliwia tworzenie większych otworów bez kompromisów dla stabilności budynku. To kluczowe przy projektowaniu przestronnych wnętrz z dużymi oknami czy szerokimi przejściami.
Nadproża w otworach okiennych i drzwiowych
W przypadku okien, nadproża betonowe zbrojone nie tylko przenoszą obciążenia, ale też często służą jako element montażowy. Mogą być integralną częścią ramy okiennej, co upraszcza proces instalacji.
Dla otworów drzwiowych, nadproża muszą być szczególnie wytrzymałe. Oprócz ciężaru ściany, muszą wytrzymać dodatkowe obciążenia dynamiczne związane z otwieraniem i zamykaniem drzwi.
Proces montażu nadproży betonowych zbrojonych
Przygotowanie do montażu nadproża betonowego zbrojonego wymaga precyzji. Należy dokładnie wymierzyć otwór i przygotować podpory. Kluczowe jest też zapewnienie równej powierzchni do osadzenia belki.
- Ustawienie podpór tymczasowych pod przyszłym nadprożem
- Nałożenie warstwy zaprawy na miejsca oparcia nadproża
- Umieszczenie nadproża na podporach i w zaprawie
- Sprawdzenie poziomu i ewentualna korekta
- Usunięcie podpór po związaniu zaprawy (zwykle po 7-14 dniach)
Rodzaje nadproży betonowych zbrojonych
Nadproża L19
Nadproża L19 to popularne rozwiązanie prefabrykowane. Charakteryzują się wysoką nośnością i łatwością montażu. Ich nazwa pochodzi od wysokości - 19 cm. Są idealne do stosowania w ścianach o standardowej grubości, często używane w budownictwie jednorodzinnym.
Nadproża strunobetonowe
Nadproża strunobetonowe wyróżniają się jeszcze większą wytrzymałością. Wykorzystują technologię sprężania betonu, co pozwala na osiągnięcie wysokiej nośności przy mniejszej masie. Są szczególnie przydatne w przypadku dużych rozpiętości otworów.
Nadproża prefabrykowane
Nadproża prefabrykowane oferują szeroki wachlarz rozwiązań. Mogą być wykonane z różnych materiałów, w tym keramzytobetonu. Ich główną zaletą jest szybkość montażu i możliwość dostosowania do specyficznych wymagań projektu.
| Rodzaj nadproża | Typowe wymiary | Nośność | Cena (orientacyjna) |
|---|---|---|---|
| L19 | 11,5 x 19 cm | Średnia | $$ |
| Strunobetonowe | 12 x 20 cm | Wysoka | $$$ |
| Prefabrykowane | Zróżnicowane | Zależna od typu | $-$$$ |
Zalety i wady nadproży betonowych zbrojonych
- Wysoka wytrzymałość i nośność
- Długa żywotność
- Odporność na ogień
- Uniwersalność zastosowań
- Łatwość łączenia z innymi elementami konstrukcyjnymi
Mimo licznych zalet, nadproża betonowe zbrojone mają też pewne ograniczenia. Są stosunkowo ciężkie, co może komplikować transport i montaż. Ich produkcja wiąże się z wyższą emisją CO2 w porównaniu do niektórych alternatyw. Dodatkowo, w przypadku nadproży wylewanych na miejscu, czas schnięcia betonu może wydłużyć proces budowlany.
Wymagania dotyczące nośności i obciążeń
Nośność nadproża betonowego zbrojonego zależy od kilku kluczowych czynników. Główne to: jakość użytego betonu, ilość i rozmieszczenie zbrojenia, oraz geometria belki. Istotne są też warunki eksploatacji, takie jak wilgotność czy temperatura otoczenia.
Obliczanie obciążeń to złożony proces, wymagający fachowej wiedzy. Uwzględnia się ciężar własny nadproża, obciążenia stałe (np. ciężar ściany powyżej) oraz zmienne (np. śnieg, wiatr). Kluczowe jest też uwzględnienie momentu zginającego i sił ścinających.
W praktyce, dobór odpowiedniego nadproża często opiera się na tabelach nośności dostarczanych przez producentów. Zawsze jednak warto skonsultować się z inżynierem budownictwa, szczególnie w przypadku nietypowych projektów.
Aspekty techniczne i przepisy budowlane
Projektowanie i stosowanie nadproży betonowych zbrojonych podlega ścisłym regulacjom. Kluczowe normy to Eurokod 2 (EN 1992), dotyczący konstrukcji betonowych, oraz normy krajowe. Określają one m.in. minimalne wymiary, wymagania co do zbrojenia i metody obliczeniowe.
Kontrola jakości nadproży betonowych zbrojonych
Kontrola jakości nadproży zaczyna się już na etapie produkcji. Obejmuje badania wytrzymałości betonu, sprawdzanie poprawności ułożenia zbrojenia i zgodności wymiarów z projektem.
Na placu budowy kontrola skupia się na prawidłowości montażu. Sprawdza się poziom osadzenia, długość oparcia na murze i ewentualne uszkodzenia mechaniczne. Kluczowe jest też przestrzeganie czasu dojrzewania betonu przed pełnym obciążeniem.
Konserwacja i trwałość nadproży betonowych zbrojonych
Prawidłowo wykonane nadproże betonowe zbrojone nie wymaga skomplikowanej konserwacji. Kluczowe jest jednak regularne sprawdzanie pod kątem pęknięć czy odkształceń. W przypadku zauważenia nieprawidłowości, niezbędna jest szybka interwencja specjalisty.
Oczekiwana żywotność nadproży betonowych zbrojonych to zwykle kilkadziesiąt lat. W idealnych warunkach mogą służyć nawet 100 lat. Trwałość zależy jednak od jakości wykonania, warunków eksploatacji i regularnych przeglądów.
Nadproża betonowe zbrojone: klucz do stabilności i funkcjonalności budynków
Nadproża betonowe zbrojone to niezastąpione elementy konstrukcyjne w nowoczesnym budownictwie. Łącząc wytrzymałość betonu z elastycznością stali, zapewniają one niezbędne wsparcie dla otworów w ścianach, umożliwiając tworzenie przestronnych i funkcjonalnych wnętrz.
Różnorodność typów nadproży, od popularnych L19 po zaawansowane strunobetonowe, pozwala na dobór optymalnego rozwiązania dla każdego projektu. Kluczowe jest jednak prawidłowe dobranie wymiarów i montaż, zgodny z normami budowlanymi i zasadami sztuki inżynierskiej.
Mimo pewnych ograniczeń, takich jak ciężar czy czas schnięcia, zalety nadproży betonowych zbrojonych znacznie przewyższają ich wady. Długa żywotność, wysoka odporność na ogień i uniwersalność zastosowań sprawiają, że pozostają one preferowanym wyborem w budownictwie mieszkaniowym i komercyjnym. Pamiętajmy jednak, że ich skuteczność zależy od prawidłowego projektowania, montażu i okresowych kontroli.
