Zbrojenie balkonu to kluczowy element konstrukcyjny, zapewniający stabilność i bezpieczeństwo. Właściwe zbrojenie jest niezbędne dla trwałości i funkcjonalności balkonu. Rodzaj i rozmieszczenie zbrojenia zależy od typu balkonu - wspornikowego lub podpartego. Główne pręty umieszcza się w strefach największych naprężeń. Średnica i rozstaw prętów muszą być dostosowane do obciążeń. Projektowanie zbrojenia wymaga uwzględnienia wielu czynników i stworzenia dokładnych rysunków technicznych.
Najważniejsze informacje:- Typ balkonu wpływa na sposób zbrojenia
- Pręty główne umieszcza się w strefach największych ugięć
- Średnica prętów zazwyczaj wynosi 12-20 mm
- Rozstaw prętów zależy od typu balkonu i obciążeń
- Konieczne jest właściwe zakotwienie prętów w wieńcu
- Projekt zbrojenia musi uwzględniać obliczenia statyczne
Podstawy zbrojenia balkonu
Zbrojenie balkonu ma kluczowe znaczenie dla jego stabilności i bezpieczeństwa. Odpowiednio zaprojektowane zbrojenie płyty balkonowej zapobiega pęknięciom i odkształceniom konstrukcji.
Wyróżniamy dwa główne typy balkonów: wspornikowy i podparty. Balkon wspornikowy jest zakotwiony tylko w ścianie budynku, co wymaga szczególnie starannego zbrojenia. Balkon podparty ma dodatkowe podpory, co zmienia rozkład sił i sposób zbrojenia.
- Pręty główne - przenoszą główne obciążenia
- Pręty rozdzielcze - zapobiegają pękaniu betonu
- Strzemiona - łączą pręty główne
- Kotwy - mocują zbrojenie do konstrukcji budynku

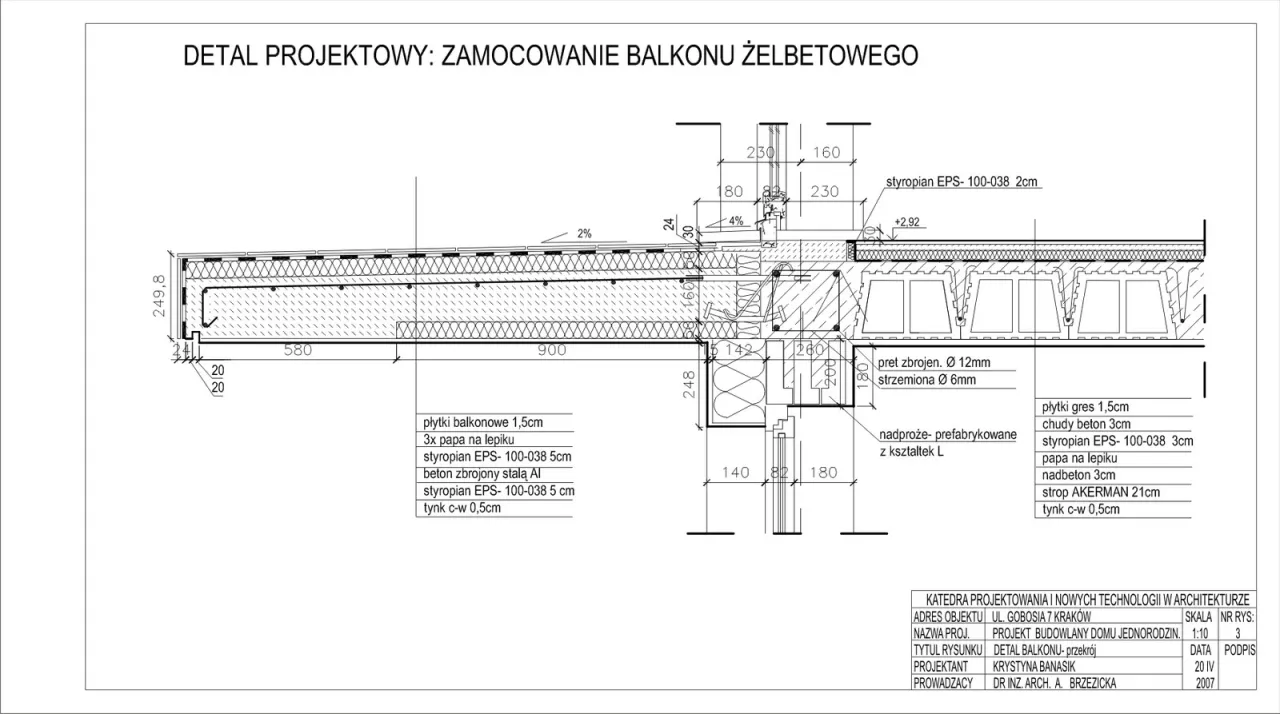

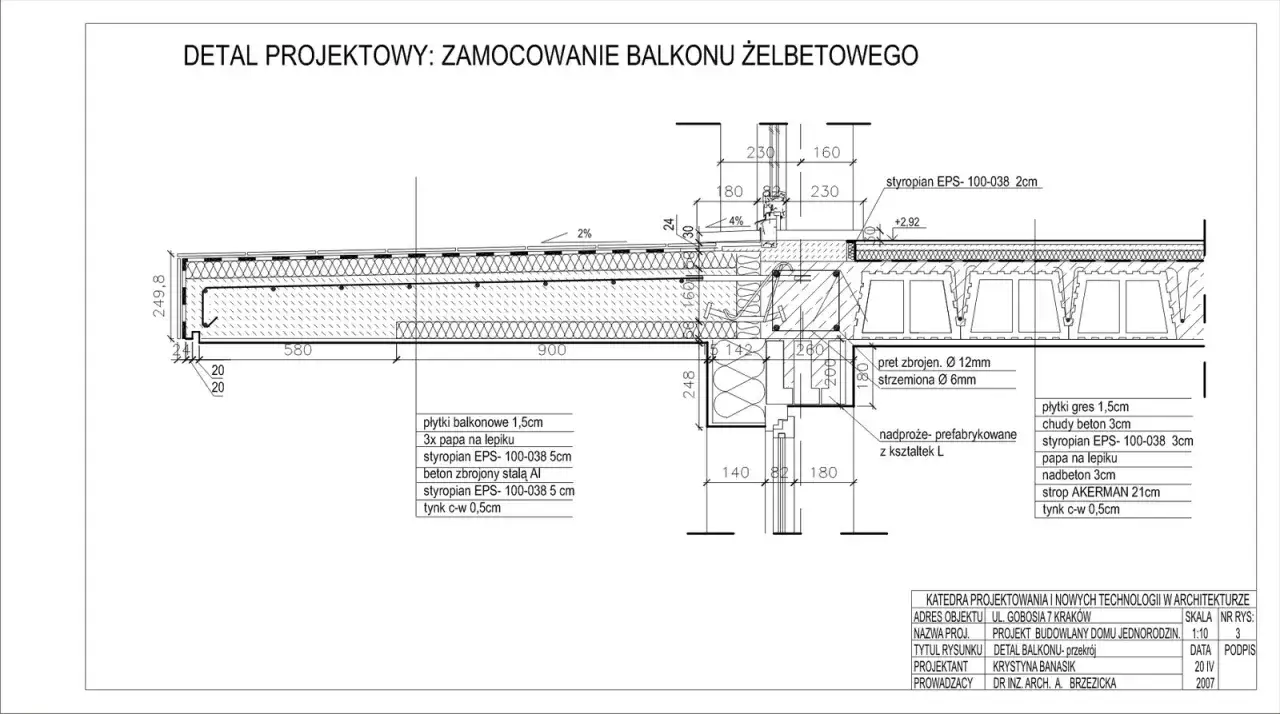

Szczegółowy rysunek techniczny zbrojenia balkonu

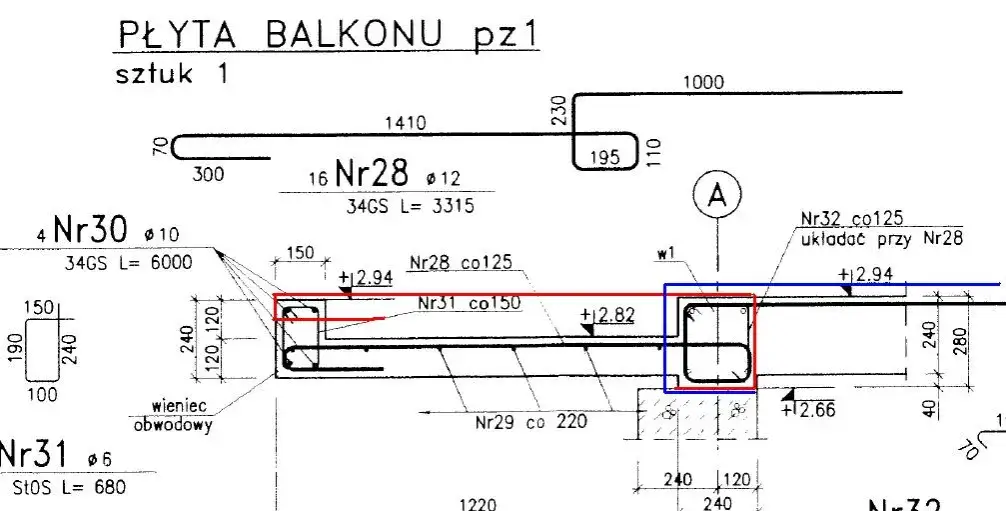

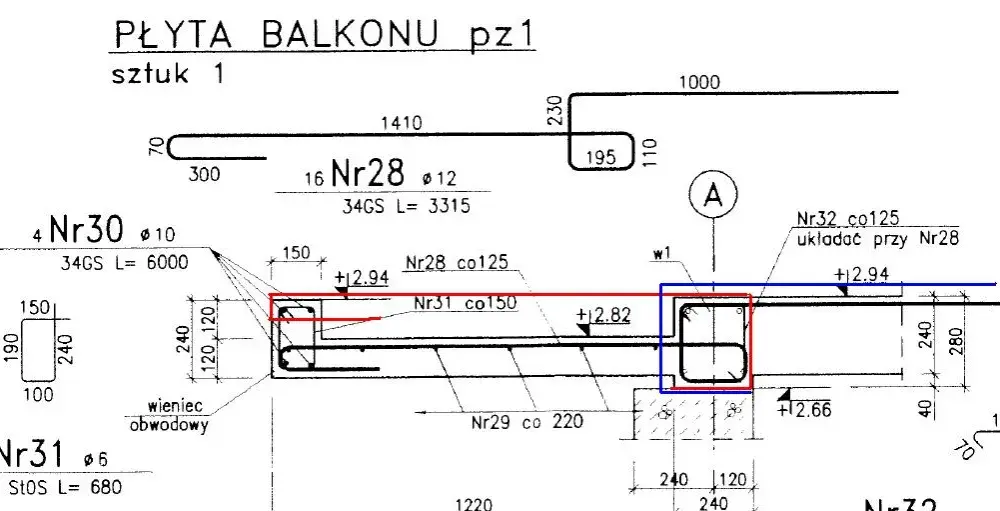

Rysunek techniczny zbrojenia balkonu przedstawia dokładne rozmieszczenie wszystkich elementów zbrojenia. To kluczowy dokument dla wykonawców.
[Tu powinien znajdować się rysunek techniczny zbrojenia balkonu]
Na rysunku zbrojenia balkonu widoczne są pręty główne, rozdzielcze oraz strzemiona. Zaznaczono również sposób kotwienia zbrojenia w ścianie budynku i wymagane otuliny betonowe.
Rozmieszczenie prętów zbrojeniowych
W balkonie wspornikowym główne pręty zbrojeniowe umieszcza się w górnej części płyty. To przeciwdziała siłom rozciągającym powstającym przy obciążeniu balkonu.
Dla balkonu podpartego, główne zbrojenie znajduje się w dolnej części płyty. Takie ułożenie najefektywniej przenosi obciążenia na podpory.
Typowy rozstaw prętów wynosi 15-20 cm dla balkonów wspornikowych i 20-25 cm dla podpartych.
Oznaczenia średnic i rozstawu prętów
Na rysunku technicznym zbrojenia balkonu średnice i rozstaw prętów oznacza się za pomocą symboli i cyfr. Przykładowo, "Ø12 co 20" oznacza pręty o średnicy 12 mm rozmieszczone co 20 cm.
- Ø8 - pręty o średnicy 8 mm (najczęściej strzemiona)
- Ø10 - pręty o średnicy 10 mm (często pręty rozdzielcze)
- Ø12 - pręty o średnicy 12 mm (typowe dla głównego zbrojenia)
- Ø16 - pręty o średnicy 16 mm (dla mocno obciążonych balkonów)
Kotwienie zbrojenia w wieńcu i stropie
Kotwienie zbrojenia balkonu w konstrukcji budynku to kluczowy element projektu zbrojenia balkonu. Pręty główne zagina się w kształt litery L lub U i prowadzi głęboko w strop lub wieniec. Długość zakotwienia zależy od średnicy pręta i rodzaju stali.
Prawidłowe kotwienie zapewnia stabilne połączenie balkonu z budynkiem, zapobiegając jego oderwaniu.
Przekroje zbrojenia różnych typów balkonów
[Tu powinien znajdować się rysunek z przekrojami zbrojenia balkonu wspornikowego i podpartego]
Przekrój zbrojenia balkonu wspornikowego i podpartego różni się znacząco. W balkonie wspornikowym główne pręty znajdują się w górnej części płyty, podczas gdy w podpartym - w dolnej. Balkon podparty ma również mniejsze zagęszczenie prętów ze względu na lepszy rozkład obciążeń.
Zbrojenie balkonu wspornikowego
Zbrojenie balkonu wspornikowego wymaga szczególnej uwagi ze względu na duże siły działające na konstrukcję. Główne pręty umieszcza się w górnej części płyty, blisko powierzchni.
Pręty główne biegną prostopadle do ściany budynku, a rozdzielcze - równolegle. Takie ułożenie zapewnia optymalne przenoszenie obciążeń i minimalizuje ryzyko pęknięć.
Zbrojenie balkonu podpartego
Balkon podparty ma bardziej równomierny rozkład sił, co wpływa na jego zbrojenie. Charakteryzuje się ono mniejszym zagęszczeniem prętów w porównaniu do balkonu wspornikowego.
Pręty górne są tu mniej istotne, a główne zbrojenie umieszcza się w dolnej części płyty. Układ prętów przypomina typowe zbrojenie płyty stropowej.
Legenda i oznaczenia na rysunku technicznym
| Symbol | Znaczenie |
| Ø | Średnica pręta |
| L | Długość pręta |
| # | Liczba prętów |
| @ | Rozstaw prętów |
| A, B, C... | Oznaczenia poszczególnych elementów zbrojenia |
Symbole na rysunku technicznym zbrojenia balkonu pozwalają precyzyjnie określić parametry zbrojenia. Ø wskazuje średnicę pręta, L - jego długość, a @ - rozstaw między prętami. Litery A, B, C służą do oznaczania poszczególnych elementów konstrukcji.
Wymiary i skala rysunku technicznego
Skala w rysunku technicznym zbrojenia balkonu pozwala przedstawić detal konstrukcyjny w czytelny sposób. Prawidłowe odczytanie skali jest kluczowe dla wykonawców.
- 1:20 - często stosowana do ogólnych rysunków zbrojenia
- 1:10 - używana do przedstawienia detali zbrojenia
- 1:5 - stosowana dla bardzo szczegółowych fragmentów konstrukcji
Opis techniczny zbrojenia balkonu
Opis techniczny uzupełnia rysunek zbrojenia balkonu, dostarczając dodatkowych informacji. Zawiera szczegółowe wytyczne dotyczące materiałów, wykonania i kontroli jakości. To niezbędny dokument dla prawidłowej realizacji projektu.
- Klasa betonu i stali zbrojeniowej
- Grubość otuliny betonowej
- Sposób wykonania połączeń zbrojenia
- Wymagania dotyczące wykonania i pielęgnacji betonu
- Metody kontroli jakości wykonania
- Wytyczne dotyczące obciążeń dopuszczalnych
- Zawsze sprawdź skalę rysunku przed odczytywaniem wymiarów
- Zwróć uwagę na oznaczenia kierunków - górna/dolna powierzchnia płyty
- Upewnij się, że rozumiesz wszystkie symbole i oznaczenia użyte na rysunku
- W razie wątpliwości, zawsze konsultuj się z projektantem lub inżynierem
Materiały używane do zbrojenia balkonów
Do zbrojenia balkonu stosuje się głównie stal zbrojeniową klasy A-III N (RB500W) lub A-IIIN (RB500W). Te gatunki stali zapewniają wysoką wytrzymałość i plastyczność.
| Gatunek stali | Charakterystyka | Zastosowanie |
| A-III N (RB500W) | Wysoka wytrzymałość, dobra plastyczność | Główne pręty zbrojeniowe |
| A-IIIN (RB500W) | Bardzo wysoka wytrzymałość | Mocno obciążone elementy |
| A-0 (St0S-b) | Niska wytrzymałość, wysoka plastyczność | Strzemiona, pręty montażowe |
Najczęstsze błędy w zbrojeniu balkonów
Niedostateczne otulenie zbrojenia betonem to częsty błąd. Prowadzi to do korozji stali i osłabienia konstrukcji. Konsekwencją może być odpadanie betonu i zagrożenie bezpieczeństwa użytkowania.
Niewłaściwe kotwienie zbrojenia w konstrukcji budynku to kolejny poważny błąd. Może skutkować oderwaniem się balkonu od ściany, co stwarza bezpośrednie zagrożenie życia.
Stosowanie prętów o zbyt małej średnicy lub w niewystarczającej ilości osłabia konstrukcję. Konsekwencją są nadmierne ugięcia balkonu, pękanie betonu i potencjalne zawalenie się konstrukcji.
Brak lub niewłaściwe wykonanie izolacji przeciwwilgociowej prowadzi do korozji zbrojenia. Skutkuje to stopniowym osłabianiem konstrukcji i koniecznością kosztownych napraw.
Innowacje w zbrojeniu balkonów
Nowe technologie w zbrojeniu balkonów obejmują stosowanie włókien kompozytowych zamiast tradycyjnej stali. Materiały te, takie jak włókna szklane czy węglowe, są odporne na korozję i lżejsze od stali. Dodatkowo, stosuje się zaawansowane systemy łączników termoizolacyjnych, które minimalizują mostki cieplne.
Te innowacyjne rozwiązania zapewniają wyższą trwałość konstrukcji i lepszą izolacyjność termiczną. Pozwalają też na projektowanie smuklejszych i bardziej estetycznych balkonów.
Klucz do trwałego i bezpiecznego balkonu: Profesjonalne zbrojenie
Zbrojenie balkonu to fundament jego bezpieczeństwa i trwałości. Właściwie zaprojektowany i wykonany rysunek techniczny zbrojenia balkonu jest niezbędny dla prawidłowej realizacji konstrukcji. Uwzględnia on typ balkonu, rozkład sił i specyfikę materiałów.
Kluczowe elementy, takie jak rozmieszczenie prętów, ich średnice i sposoby kotwienia, muszą być precyzyjnie określone w projekcie zbrojenia balkonu. Różnice między balkonami wspornikowymi a podpartymi wymagają indywidualnego podejścia do każdej konstrukcji.
Innowacje w dziedzinie materiałów i technologii zbrojenia otwierają nowe możliwości projektowe. Jednak niezależnie od zastosowanych rozwiązań, dokładność wykonania zgodnie z rysunkiem zbrojenia i unikanie typowych błędów pozostają kluczowe dla bezpieczeństwa i długowieczności balkonu.
