Zbrojenie ścian fundamentowych to kluczowy element zapewniający wytrzymałość i trwałość konstrukcji budynku. Polega na umieszczeniu stalowych prętów w betonie. Główne rodzaje zbrojenia to pręty pionowe i poziome strzemiona. Proces wymaga starannego przygotowania i montażu. Szczególną uwagę poświęca się miejscom narażonym na duże naprężenia. Prawidłowe zbrojenie gwarantuje bezpieczeństwo i długowieczność budynku.
Najważniejsze informacje:- Zbrojenie wykorzystuje pręty ze stali żebrowanej
- Rozstaw prętów pionowych wynosi około 25 cm
- Konieczne jest dozbrojenie narożników i otworów
- Ważna jest odpowiednia grubość otuliny betonowej
- Odbiór zbrojenia obejmuje kontrolę klasy stali i wymiarów
Rodzaje zbrojenia ścian fundamentowych
Zbrojenie ściany fundamentowej obejmuje dwa główne typy: zbrojenie główne i poprzeczne. Każdy z nich pełni istotną rolę w zapewnieniu stabilności i wytrzymałości konstrukcji. Zbrojenie główne, składające się z pionowych prętów, przenosi główne obciążenia i zapobiega pękaniu betonu.
Z kolei zbrojenie poprzeczne, znane jako strzemiona, spina pręty pionowe i przeciwdziała ich wyboczeniu. Współpraca obu rodzajów zbrojenia tworzy szkielet, który znacząco zwiększa odporność ściany fundamentowej na różnorodne naprężenia.
Zbrojenie główne

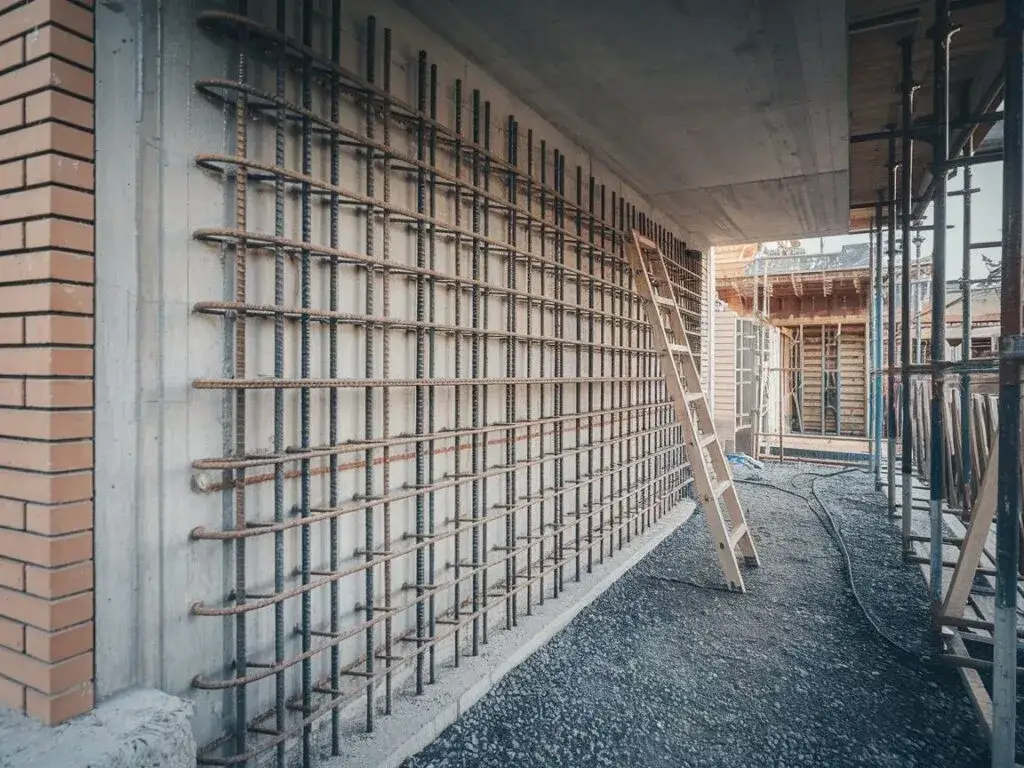

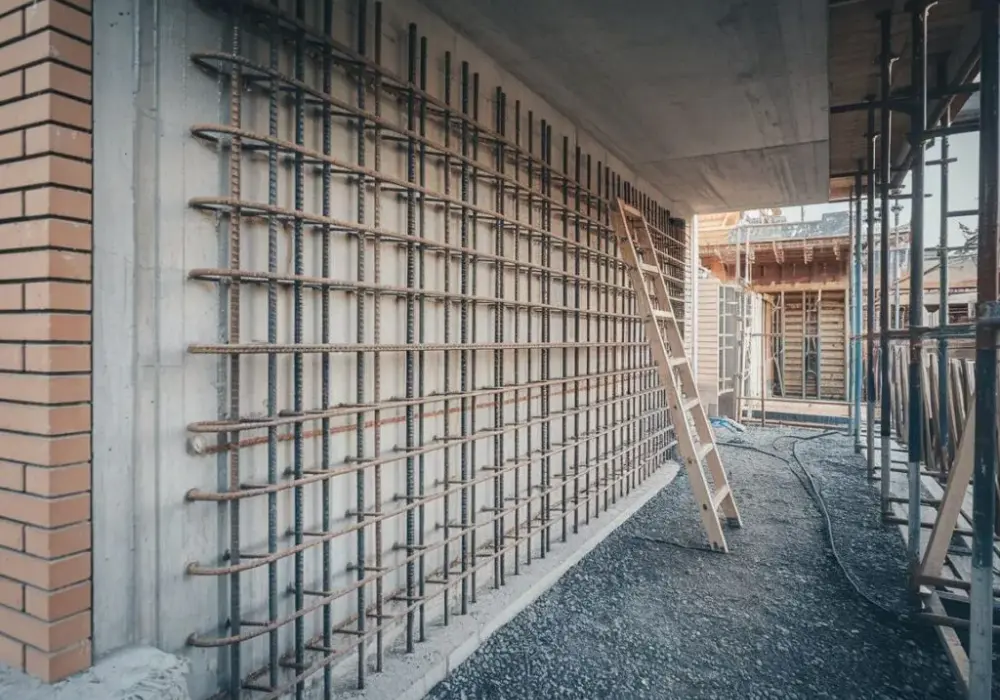

Zbrojenie główne ściany fundamentowej to system pionowych prętów stalowych, zwykle rozmieszczonych co około 25 cm. Pręty te przebiegają przez całą wysokość ściany, od ławy fundamentowej aż po górną krawędź. Ich głównym zadaniem jest przenoszenie obciążeń pionowych i zapobieganie powstawaniu rys pionowych w betonie. Odpowiedni dobór średnicy i rozstawu prętów jest kluczowy dla zapewnienia optymalnej wytrzymałości konstrukcji.
Zbrojenie poprzeczne (strzemiona)
Strzemiona, czyli zbrojenie poprzeczne fundamentów, to poziome pręty okalające zbrojenie główne. Ich podstawową funkcją jest zapobieganie wyboczeniu prętów pionowych pod wpływem obciążeń. Strzemiona montuje się w regularnych odstępach, zazwyczaj co 20-30 cm, zapewniając tym samym integralność całej konstrukcji zbrojeniowej.
Materiały do zbrojenia ścian fundamentowych
Do zbrojenia ścian fundamentowych stosuje się głównie stal żebrowaną. Najczęściej wykorzystywane gatunki to AIII (34GS) i AIIIN (B500SP), różniące się właściwościami mechanicznymi.
| Właściwość | Stal AIII (34GS) | Stal AIIIN (B500SP) |
|---|---|---|
| Granica plastyczności | 410 MPa | 500 MPa |
| Wytrzymałość na rozciąganie | 590 MPa | 550 MPa |
| Wydłużenie przy zerwaniu | 14% | 10% |
Proces przygotowania zbrojenia
Przygotowanie zbrojenia fundamentów to kluczowy etap budowy. Wymaga precyzji i znajomości technicznych aspektów.
- Wytyczenie wymiarów i kształtu zbrojenia na podstawie projektu
- Cięcie prętów zbrojeniowych na odpowiednie długości
- Gięcie prętów zgodnie z wymaganiami projektu
- Łączenie prętów głównych ze strzemionami za pomocą drutu wiązałkowego
- Montaż dystansów zapewniających odpowiednią grubość otuliny
- Kontrola jakości wykonanego zbrojenia przed ułożeniem w szalunku
Układanie zbrojenia w szalunku
Układanie przygotowanego zbrojenia ściany fundamentowej w szalunku wymaga szczególnej uwagi. Najpierw umieszcza się dolną warstwę prętów głównych, dbając o zachowanie odpowiednich odstępów. Następnie montuje się strzemiona, spinając je z prętami głównymi.
W kolejnym kroku dodaje się górną warstwę prętów głównych, tworząc kompletny szkielet zbrojeniowy. Ważne jest, aby podczas układania zbrojenia kontrolować jego położenie względem szalunku, zapewniając prawidłową grubość otuliny betonowej.
Wymagania techniczne zbrojenia
Prawidłowe zbrojenie ławy fundamentowej i ścian musi spełniać szereg wymagań technicznych. Kluczowe parametry obejmują rozstaw prętów, grubość otuliny oraz jakość połączeń między elementami zbrojenia.
Rozstaw prętów zbrojeniowych
Rozstaw prętów zbrojeniowych do fundamentów ma istotny wpływ na wytrzymałość konstrukcji. Dla prętów głównych zaleca się odstępy co 20-25 cm. W przypadku strzemion typowy rozstaw wynosi 20-30 cm. W miejscach szczególnie narażonych na naprężenia, jak naroża czy okolice otworów, rozstaw może być zmniejszony do 15 cm. Prawidłowy rozstaw zapewnia równomierne rozłożenie obciążeń w całej konstrukcji.
Grubość otuliny betonowej
Otulina zbrojenia fundamentów to warstwa betonu chroniąca stal przed korozją i zapewniająca przyczepność. Dla fundamentów minimalna grubość otuliny wynosi zwykle 5 cm. W przypadku elementów narażonych na agresywne warunki gruntowe, grubość ta może wzrosnąć do 7,5 cm. Prawidłowa otulina znacząco wydłuża żywotność całej konstrukcji.
Dozbrojenie miejsc newralgicznych
Miejsca newralgiczne w konstrukcji ściany fundamentowej wymagają szczególnej uwagi. Są to obszary, gdzie koncentrują się naprężenia, takie jak naroża, połączenia z ławami czy okolice otworów. Dozbrojenie tych miejsc jest kluczowe dla zapewnienia integralności całej konstrukcji.
Zbrojenie naroży ścian
Naroża ścian fundamentowych są szczególnie narażone na pękanie. W tych miejscach stosuje się dodatkowe pręty, często w kształcie litery L. Pręty te montuje się pod kątem 45 stopni, zapewniając lepsze rozłożenie naprężeń. Takie rozwiązanie znacząco zwiększa wytrzymałość narożników.
Wzmocnienie połączeń ścian z ławami

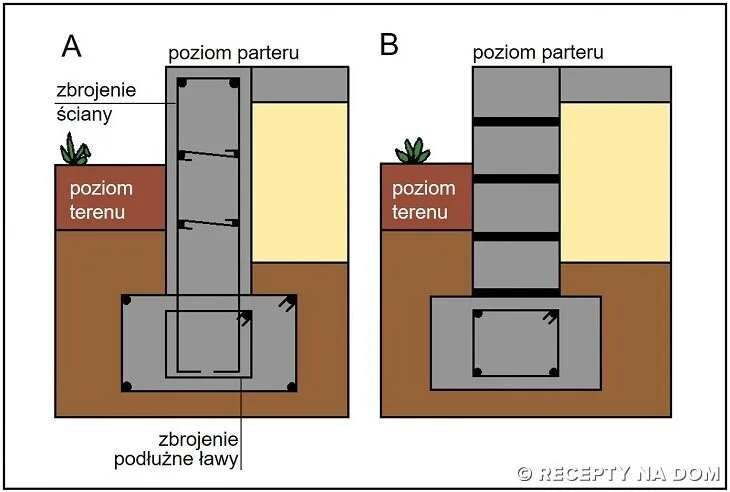

Połączenie ściany z ławą fundamentową wymaga dodatkowego zbrojenia. Stosuje się tu pręty pionowe, zakotwione głęboko w ławie i wystające ponad jej powierzchnię. Pręty te łączy się ze zbrojeniem głównym ściany, tworząc mocne połączenie. Zapobiega to powstawaniu pęknięć w miejscu styku ściany z ławą.
Zbrojenie wokół otworów
Otwory w ścianach fundamentowych, np. na okna piwniczne, wymagają specjalnego dozbrojenia. Wokół otworu umieszcza się dodatkowe pręty poziome i pionowe. Często stosuje się też pręty ukośne w narożnikach otworów. Takie wzmocnienie zapobiega powstawaniu rys i pęknięć wokół otworów. Prawidłowe dozbrojenie otworów jest kluczowe dla zachowania stabilności całej konstrukcji.
Kontrola i odbiór zbrojenia ścian fundamentowych
Kontrola i odbiór zbrojenia ściany fundamentowej to krytyczny etap procesu budowlanego. Dokładna inspekcja zapewnia zgodność wykonania z projektem i normami. Kierownik budowy lub inspektor nadzoru przeprowadza szczegółową weryfikację przed rozpoczęciem betonowania.
- Sprawdzenie klasy i gatunku użytej stali zbrojeniowej do fundamentów
- Weryfikacja średnic i rozstawu prętów zbrojeniowych
- Kontrola grubości otuliny betonowej
- Ocena jakości połączeń i wiązań zbrojenia
- Sprawdzenie długości zakładów i zakotwień prętów
- Weryfikacja czystości i braku korozji elementów zbrojenia
Jak prawidłowe zbrojenie wpływa na konstrukcję?
Prawidłowe zbrojenie ściany fundamentowej ma fundamentalne znaczenie dla stabilności i trwałości całego budynku. Odpowiednio zaprojektowane i wykonane zbrojenie zwiększa wytrzymałość betonu na rozciąganie, zapobiegając powstawaniu rys i pęknięć. To z kolei przekłada się na lepszą ochronę przed wilgocią i agresywnymi czynnikami gruntowymi.
Ponadto, właściwe zbrojenie fundamentów pozwala na równomierne rozłożenie obciążeń, minimalizując ryzyko osiadania i deformacji konstrukcji. W dłuższej perspektywie przekłada się to na niższe koszty utrzymania budynku i wyższą wartość nieruchomości. Inwestycja w wysokiej jakości zbrojenie to inwestycja w bezpieczeństwo i trwałość całej konstrukcji.
- Zawsze stosuj stal zbrojeniową zgodną z projektem i normami
- Dbaj o czystość i właściwe przechowywanie prętów zbrojeniowych
- Zwracaj szczególną uwagę na dokładność wykonania w miejscach newralgicznych
- Regularnie kontroluj i dokumentuj proces zbrojenia na każdym etapie
Najczęstsze błędy przy zbrojeniu ścian fundamentowych
Jednym z częstych błędów przy zbrojeniu ściany fundamentowej jest nieprawidłowy rozstaw prętów. Zbyt duże odstępy między prętami mogą prowadzić do osłabienia konstrukcji i powstawania rys. Z kolei zbyt gęste ułożenie prętów może utrudnić prawidłowe otulenie ich betonem.
Innym powszechnym problemem jest nieodpowiednia grubość otuliny betonowej. Zbyt cienka warstwa betonu nie zapewnia wystarczającej ochrony przed korozją, co może znacząco skrócić żywotność konstrukcji. Natomiast zbyt gruba otulina może ograniczyć efektywność zbrojenia.
Błędem jest również zaniedbanie dozbrojenia miejsc newralgicznych, takich jak naroża czy okolice otworów. Brak dodatkowego wzmocnienia w tych punktach może prowadzić do koncentracji naprężeń i w konsekwencji do uszkodzeń strukturalnych.
Nowoczesne technologie w zbrojeniu fundamentów
Rozwój technologii wprowadza innowacje w dziedzinie zbrojenia fundamentów. Jedną z nich jest zastosowanie włókien stalowych lub polimerowych jako dodatku do betonu. Takie rozwiązanie pozwala na zwiększenie wytrzymałości betonu na rozciąganie i ograniczenie powstawania mikropęknięć. Włókna rozproszone w masie betonowej tworzą trójwymiarową sieć, poprawiając właściwości mechaniczne całej konstrukcji.
Inną nowoczesną metodą jest wykorzystanie prętów zbrojeniowych z materiałów kompozytowych, takich jak włókna szklane czy bazaltowe. Pręty te charakteryzują się wysoką odpornością na korozję i niską masą własną. Ich zastosowanie jest szczególnie korzystne w agresywnych środowiskach gruntowych, gdzie tradycyjna stal szybko ulega degradacji. Technologie te, choć początkowo droższe, mogą znacząco wydłużyć żywotność fundamentów i zredukować koszty utrzymania w długim okresie.
Zbrojenie ściany fundamentowej: Od podstaw do zaawansowanych technik
Zbrojenie ściany fundamentowej to kluczowy element w procesie budowy, zapewniający stabilność i trwałość całej konstrukcji. Prawidłowe wykonanie zbrojenia, obejmujące zarówno pręty główne, jak i poprzeczne, jest niezbędne dla optymalnej wytrzymałości fundamentów.
Dobór odpowiednich materiałów, precyzyjne przygotowanie i montaż zbrojenia, a także szczególna dbałość o miejsca newralgiczne, takie jak naroża czy okolice otworów, mają fundamentalne znaczenie. Przestrzeganie wymagań technicznych, w tym właściwego rozstawu prętów i grubości otuliny betonowej, gwarantuje długotrwałą ochronę przed korozją i innymi czynnikami degradującymi.
Nowoczesne technologie, takie jak zbrojenie rozproszone czy wykorzystanie materiałów kompozytowych, otwierają nowe możliwości w dziedzinie zbrojenia fundamentów. Mimo wyższych kosztów początkowych, innowacyjne rozwiązania mogą przyczynić się do znacznego zwiększenia trwałości i efektywności konstrukcji fundamentowych w długim okresie.
