Płyty korytkowe dachowe to prefabrykowane elementy budowlane używane do tworzenia pokryć dachowych i stropodachowych. Występują w dwóch głównych wariantach: DKZ (dwustronnie zamknięte) i DKO (otwarte). Są popularne zarówno w budynkach mieszkalnych, jak i przemysłowych. Ich kluczowe zalety to szybki montaż, mały ciężar i odporność ogniowa.
Płyty te mają standardową szerokość 30 lub 60 cm i długość od 150 do 360 cm. Grubość zwykle wynosi 10 cm, choć dłuższe płyty mogą mieć 12 cm. Montaż odbywa się na odpowiednio przygotowanych podporach, z zachowaniem właściwego pochylenia.
Najważniejsze informacje:- Stosowane w budownictwie mieszkaniowym i przemysłowym
- Dostępne w wariantach zamkniętym (DKZ) i otwartym (DKO)
- Szybki i łatwy montaż
- Lekkie i odporne na ogień
- Standardowe wymiary: 30-60 cm szerokości, 150-360 cm długości
- Wymagają odpowiedniego montażu i transportu
Czym są płyty korytkowe dachowe?

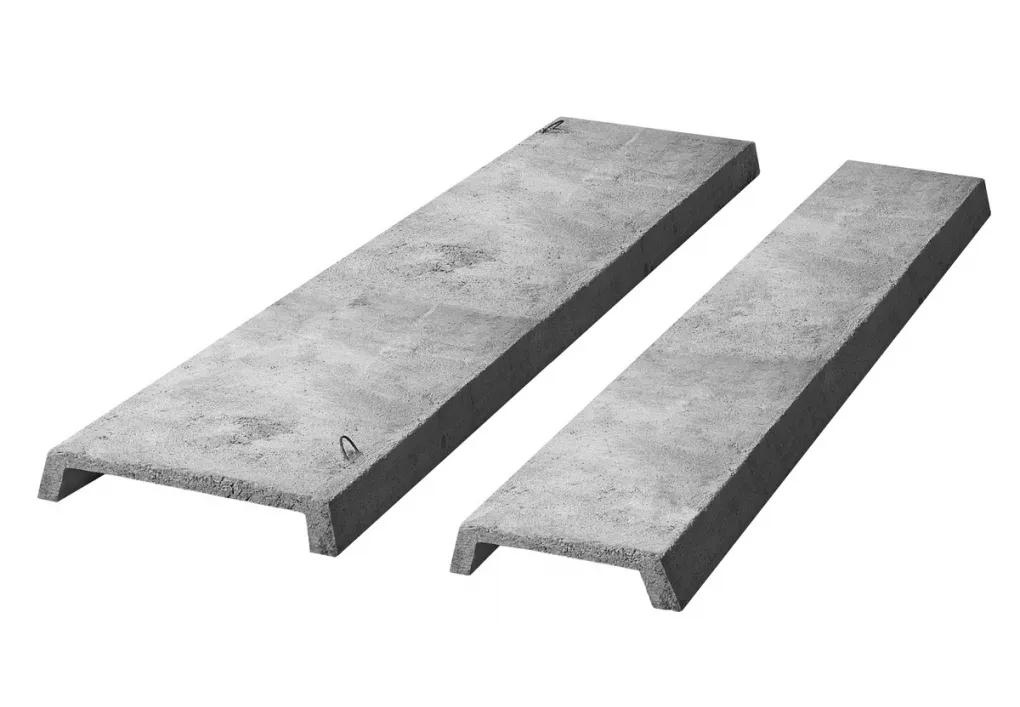

Płyty korytkowe dachowe to prefabrykowane elementy konstrukcyjne stosowane w budownictwie do tworzenia pokryć dachowych i stropodachowych. Charakteryzują się korytkowym kształtem, który zapewnia im wysoką wytrzymałość przy stosunkowo niewielkiej masie.
Płyty dachowe DKZ (dwustronnie zamknięte) i płyty dachowe DKO (otwarte) to dwa główne typy płyt korytkowych dachowych. DKZ mają zamknięte obie strony, co sprawia, że są idealne do stropodachów wentylowanych. Z kolei DKO, z jedną stroną otwartą, zapewniają lepszą wentylację i są często stosowane w bardziej wymagających warunkach.
- Wysoka wytrzymałość przy niewielkiej masie
- Szybki i łatwy montaż
- Odporność na ogień
- Możliwość łatwej izolacji
Zastosowanie płyt korytkowych w budownictwie
Płyty korytkowe dachowe są powszechnie stosowane w budownictwie mieszkaniowym. Sprawdzają się zarówno w domach jednorodzinnych, jak i w większych budynkach wielorodzinnych, zapewniając trwałe i efektywne pokrycie dachowe.
W obiektach użyteczności publicznej, takich jak szkoły czy centra handlowe, żelbetowe płyty dachowe są cenione za swoją wytrzymałość i odporność na ogień. Ich zastosowanie znacznie przyspiesza proces budowy, co jest kluczowe przy realizacji dużych projektów.
Budynki przemysłowe i magazynowe to kolejny obszar, gdzie prefabrykowane elementy dachowe znajdują szerokie zastosowanie. Duża rozpiętość i nośność płyt korytkowych pozwala na tworzenie przestronnych hal bez konieczności stosowania dodatkowych podpór.
| Typ budynku | Płyty DKZ | Płyty DKO |
|---|---|---|
| Mieszkalne | Często stosowane | Rzadziej, głównie przy dachach płaskich |
| Użyteczności publicznej | Preferowane ze względu na izolację | Stosowane w przypadku potrzeby lepszej wentylacji |
| Przemysłowe | Stosowane w kontrolowanych warunkach | Preferowane ze względu na lepszą wentylację |
Zalety stosowania płyt korytkowych dachowych
Szybkość montażu to jedna z kluczowych zalet płyt korytkowych dachowych. Dzięki prefabrykacji, elementy są gotowe do układania zaraz po dostarczeniu na plac budowy. Znacznie skraca to czas realizacji inwestycji, co przekłada się na niższe koszty robocizny.
Lekkość konstrukcji to kolejny atut żelbetowych płyt dachowych. Mimo swojej wytrzymałości, ważą mniej niż tradycyjne rozwiązania betonowe. Przekłada się to na mniejsze obciążenie całej konstrukcji budynku i ułatwia transport oraz montaż.
Odporność ogniowa to cecha, która czyni płyty korytkowe dachowe bezpiecznym wyborem. Wykonane z żelbetu, są materiałem niepalnym, co zwiększa bezpieczeństwo pożarowe budynku. W przypadku pożaru, dają więcej czasu na ewakuację i ograniczają rozprzestrzenianie się ognia.
Łatwość izolacji to zaleta, która wpływa na efektywność energetyczną budynku. Stropodachy żelbetowe wykonane z płyt korytkowych można łatwo pokryć warstwą izolacji termicznej. Poprawia to komfort cieplny wnętrza i zmniejsza koszty ogrzewania lub klimatyzacji.
Porada: Wybierając płyty korytkowe dachowe do swojego projektu, weź pod uwagę nie tylko cenę, ale także długoterminowe korzyści. Szybszy montaż, lepsza izolacja i wyższa odporność ogniowa mogą przełożyć się na znaczne oszczędności w trakcie eksploatacji budynku.
Wymiary i specyfikacje techniczne
Standardowe wymiary płyt korytkowych dachowych to szerokość 30 lub 60 cm oraz długości modularne od 150 do 360 cm. Grubość płyt zazwyczaj wynosi 10 cm, ale dla dłuższych elementów może sięgać 12 cm.
- Wytrzymałość na zginanie
- Nośność
- Klasa odporności ogniowej
- Współczynnik przenikania ciepła
- Masa własna płyty
Długość płyty wpływa na jej grubość ze względu na konieczność zachowania odpowiedniej nośności. Dłuższe elementy konstrukcyjne dachu wymagają większej grubości, aby zapewnić stabilność i wytrzymałość konstrukcji.
Jak dobrać odpowiedni rozmiar płyty korytkowej?
Rozpiętość konstrukcji to kluczowy czynnik przy wyborze rozmiaru płyt korytkowych dachowych. Determinuje ona długość płyt, które muszą bezpiecznie przenosić obciążenia między podporami.
Obciążenie dachu, zarówno stałe jak i zmienne (np. śnieg), wpływa na wybór grubości płyty. Większe obciążenia wymagają zastosowania grubszych lub wzmocnionych elementów.
Wymagania izolacyjne budynku również mają znaczenie przy doborze płyt dachowych DKZ lub DKO. W zależności od potrzeb termicznych i akustycznych, może być konieczne zastosowanie płyt o specjalnych właściwościach izolacyjnych.

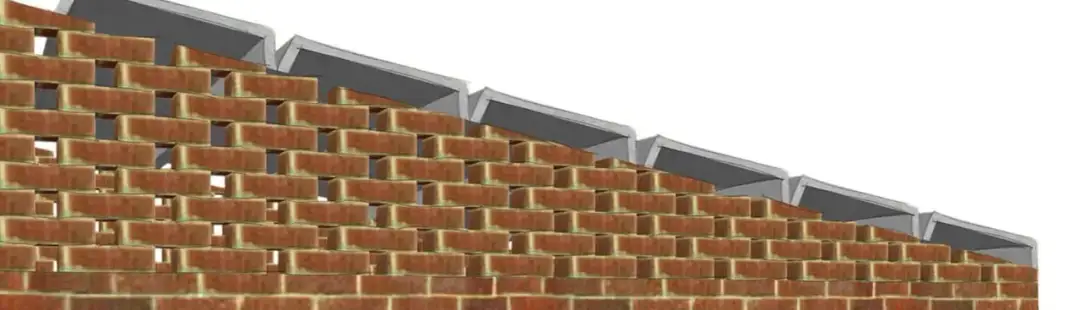

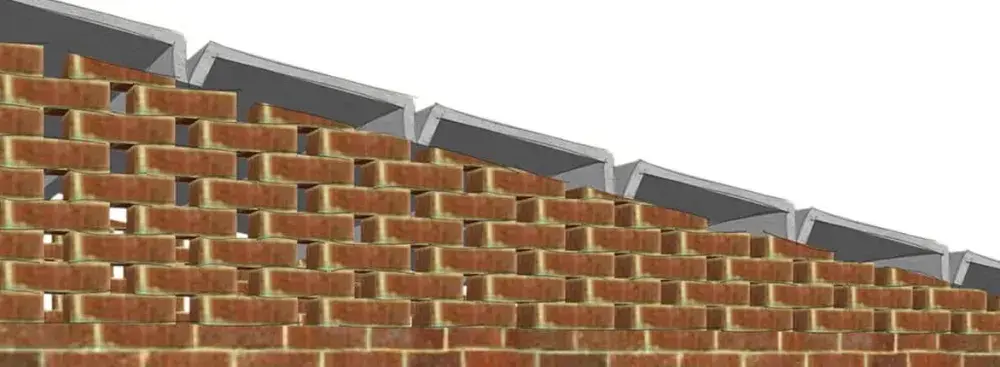

Proces montażu płyt korytkowych dachowych
Przygotowanie podłoża to kluczowy etap przed montażem płyt korytkowych dachowych. Należy zapewnić równe i stabilne podpory, najczęściej w postaci ścian lub belek żelbetowych. Powierzchnia oparcia musi być czysta i wypoziomowana, aby zapewnić prawidłowe rozłożenie obciążeń.
- Przygotowanie podłoża i wyznaczenie poziomów
- Transport płyt na dach
- Układanie płyt zgodnie z projektem
- Łączenie płyt i uszczelnianie połączeń
- Wykonanie warstw izolacyjnych i pokrycia dachowego
Do montażu płyt korytkowych dachowych potrzebny jest sprzęt dźwigowy o odpowiednim udźwigu. Niezbędne są również narzędzia do poziomowania i łączenia elementów, takie jak poziomice laserowe czy spawarki.
Najczęstsze błędy podczas montażu
Nieprawidłowe oparcie płyt to częsty błąd, który może prowadzić do osłabienia konstrukcji. Minimalna głębokość oparcia dla płyt DKZ wynosi 4 cm, a dla DKO 5,5 cm. Zbyt małe oparcie może skutkować niestabilnością i zwiększonym ryzykiem uszkodzeń.
Brak lub niewłaściwe uszczelnienie połączeń między płytami korytkowymi dachowymi to kolejny poważny błąd. Może on prowadzić do przecieków i utraty właściwości izolacyjnych dachu. Należy stosować odpowiednie materiały uszczelniające i dokładnie wypełniać wszystkie szczeliny.
Pominięcie warstwy wyrównawczej z papy może skutkować nierównomiernym rozłożeniem naprężeń. Papa kompensuje drobne nierówności podłoża i zapobiega powstawaniu punktowych obciążeń. Jej brak może prowadzić do pękania płyt i problemów z izolacją.
Transport i składowanie płyt korytkowych
Bezpieczny transport płyt korytkowych dachowych wymaga odpowiedniego zabezpieczenia. Płyty powinny być układane w pozycji montażowej na specjalnych stojakach lub paletach. Konieczne jest ich unieruchomienie pasami transportowymi, aby zapobiec przesuwaniu się podczas jazdy.
Prawidłowe składowanie prefabrykowanych elementów dachowych jest kluczowe dla zachowania ich właściwości. Płyty należy układać na równym, utwardzonym podłożu, stosując drewniane przekładki. Wysokość stosu nie powinna przekraczać 1,8 metra ze względów bezpieczeństwa.
Ochrona przed warunkami atmosferycznymi jest istotna podczas składowania. Płyty powinny być przykryte plandeką lub folią, aby uniknąć zawilgocenia. Jednocześnie należy zapewnić odpowiednią wentylację, aby zapobiec kondensacji wilgoci.
Rotacja zapasów to dobra praktyka przy składowaniu płyt korytkowych dachowych. Należy stosować zasadę "pierwsze weszło, pierwsze wyszło", aby uniknąć długotrwałego przechowywania pojedynczych elementów.
- Stosować odpowiednie zabezpieczenia podczas transportu i rozładunku
- Unikać punktowego obciążania płyt podczas składowania
- Zapewnić stabilne podparcie dla każdej płyty w stosie
- Przestrzegać maksymalnej wysokości składowania (1,8 m)
Płyty korytkowe a alternatywne rozwiązania dachowe
Płyty korytkowe dachowe oferują szybszy montaż w porównaniu do tradycyjnych stropów monolitycznych. Prefabrykacja elementów znacznie skraca czas prac na budowie, co jest szczególnie korzystne przy dużych inwestycjach. Jednak stropy monolityczne dają większą swobodę w kształtowaniu nietypowych form architektonicznych.
W zestawieniu z konstrukcjami drewnianymi, żelbetowe płyty dachowe wykazują znacznie wyższą odporność ogniową i trwałość. Nie wymagają też regularnej konserwacji, w przeciwieństwie do drewna. Z drugiej strony, konstrukcje drewniane są lżejsze i często tańsze w przypadku mniejszych budynków.
Blacha trapezowa, popularna w halach przemysłowych, jest lżejsza od płyt korytkowych dachowych, ale oferuje gorsze właściwości izolacyjne i akustyczne. Płyty korytkowe zapewniają lepszą izolację termiczną i akustyczną, co przekłada się na niższe koszty eksploatacji budynku w długim okresie.
| Cecha | Płyty korytkowe | Strop monolityczny | Konstrukcja drewniana | Blacha trapezowa |
|---|---|---|---|---|
| Szybkość montażu | Wysoka | Niska | Średnia | Wysoka |
| Odporność ogniowa | Wysoka | Wysoka | Niska | Niska |
| Izolacyjność termiczna | Dobra | Dobra | Średnia | Słaba |
| Trwałość | Wysoka | Wysoka | Średnia | Średnia |
Kiedy warto wybrać płyty korytkowe?
Płyty korytkowe dachowe są idealnym wyborem przy budowie obiektów przemysłowych o dużych rozpiętościach. Ich wysoka nośność pozwala na tworzenie przestronnych hal bez konieczności stosowania wielu podpór wewnętrznych.
W budownictwie mieszkaniowym wielorodzinnym stropodachy żelbetowe z płyt korytkowych sprawdzają się doskonale. Zapewniają dobrą izolację akustyczną między kondygnacjami i wysoką odporność ogniową, co jest kluczowe dla bezpieczeństwa mieszkańców.
Przy realizacji obiektów użyteczności publicznej, gdzie liczy się szybkość wykonania, prefabrykowane elementy dachowe są niezastąpione. Szybki montaż pozwala na znaczne skrócenie czasu budowy, co jest szczególnie istotne przy projektach z napiętym harmonogramem.
Podsumowanie
Płyty korytkowe dachowe to wszechstronne i efektywne rozwiązanie w budownictwie. Ich główne atuty to szybkość montażu, wysoka wytrzymałość i doskonałe właściwości izolacyjne. Sprawdzają się zarówno w budynkach mieszkalnych, jak i przemysłowych.
Wybór między płytami dachowymi DKZ i DKO zależy od specyfiki projektu. DKZ są idealne do stropodachów wentylowanych, podczas gdy DKO zapewniają lepszą wentylację w bardziej wymagających warunkach.
Prawidłowy montaż i składowanie są kluczowe dla zapewnienia trwałości i efektywności żelbetowych płyt dachowych. Warto pamiętać o odpowiednim przygotowaniu podłoża i przestrzeganiu zasad BHP podczas prac montażowych.
W porównaniu z alternatywnymi rozwiązaniami, płyty korytkowe dachowe wyróżniają się zbalansowanym stosunkiem ceny do jakości. Oferują szereg korzyści, które czynią je atrakcyjnym wyborem dla wielu inwestorów.
Podsumowując, prefabrykowane elementy dachowe w postaci płyt korytkowych to nowoczesne rozwiązanie, które łączy w sobie szybkość realizacji, trwałość i efektywność energetyczną. Ich zastosowanie może znacząco przyspieszyć proces budowy, jednocześnie zapewniając wysoką jakość i bezpieczeństwo konstrukcji.
Płyty korytkowe dachowe: Innowacyjne rozwiązanie dla nowoczesnego budownictwa
Płyty korytkowe dachowe to przełomowe rozwiązanie w dziedzinie konstrukcji dachowych, oferujące niezrównaną kombinację szybkości montażu, trwałości i efektywności energetycznej. Zarówno płyty dachowe DKZ, jak i DKO znajdują szerokie zastosowanie w różnorodnych projektach budowlanych, od domów jednorodzinnych po rozległe hale przemysłowe.
Kluczowe zalety, takie jak wysoka odporność ogniowa, łatwość izolacji i imponująca wytrzymałość przy niewielkiej masie, czynią żelbetowe płyty dachowe atrakcyjną alternatywą dla tradycyjnych rozwiązań. Ich wszechstronność i efektywność ekonomiczna sprawiają, że są coraz częściej wybierane przez inwestorów i projektantów, którzy cenią sobie jakość, bezpieczeństwo i szybkość realizacji inwestycji.
Wybierając płyty korytkowe dachowe, inwestorzy mogą liczyć nie tylko na szybszą realizację projektu, ale także na długoterminowe korzyści w postaci niższych kosztów eksploatacji i zwiększonego bezpieczeństwa budynku. To nowoczesne rozwiązanie stanowi idealny kompromis między innowacją a sprawdzoną technologią, odpowiadając na wyzwania współczesnego budownictwa.
