Zbrojenie stropu - schemat i praktyczny poradnik konstrukcyjny

Zbrojenie stropu to kluczowy element konstrukcji budynku, zapewniający jego wytrzymałość i stabilność. Prawidłowe wykonanie zbrojenia jest niezbędne dla bezpieczeństwa całej budowli. W zależności od rodzaju stropu, stosuje się różne techniki zbrojenia. Najczęściej spotykane to stropy gęstożebrowe, monolityczne oraz wieńce stropowe. Każdy z nich wymaga specyficznego podejścia i odpowiedniego rozmieszczenia prętów zbrojeniowych. Projekt zbrojenia musi być oparty na obliczeniach statycznych i zatwierdzony przez specjalistów. Przed zalaniem betonem, zbrojenie podlega kontroli. Właściwe wykonanie zbrojenia gwarantuje trwałość i niezawodność stropu przez wiele lat.

• Zbrojenie jest niezbędne dla wytrzymałości stropu
• Różne typy stropów wymagają odmiennych technik zbrojenia
• Projekt zbrojenia musi być oparty na obliczeniach statycznych
• Konieczna jest kontrola zbrojenia przed betonowaniem
• Prawidłowe zbrojenie zapewnia długotrwałą stabilność konstrukcji

Znaczenie zbrojenia w konstrukcji stropu

Zbrojenie stropu pełni kluczową rolę w zapewnieniu stabilności i wytrzymałości całej konstrukcji budynku. Jego głównym celem jest zwiększenie odporności betonu na naprężenia rozciągające, których sam beton nie jest w stanie przenieść. Zbrojenie stropu schemat pozwala na równomierne rozłożenie obciążeń i zapobiega powstawaniu pęknięć.

Prawidłowo wykonane zbrojenie stropu znacząco wpływa na nośność i trwałość całej konstrukcji. Zapewnia ono odpowiednią sztywność stropu, co jest kluczowe dla bezpieczeństwa użytkowania budynku.

Kluczowe funkcje zbrojenia w stropie:

• Przenoszenie naprężeń rozciągających
• Zapobieganie powstawaniu rys i pęknięć
• Zwiększenie ogólnej wytrzymałości konstrukcji
• Umożliwienie równomiernego rozkładu obciążeń

Rodzaje stropów i ich specyfika zbrojenia

Różne typy stropów wymagają odmiennego podejścia do zbrojenia.

Stropy gęstożebrowe wymagają zbrojenia głównie w dolnej części żeber, gdzie występują największe naprężenia rozciągające. Stropy monolityczne charakteryzują się zbrojeniem krzyżowym, co zapewnia wysoką nośność i elastyczność konstrukcji. Stropy typu filigran łączą zalety prefabrykacji z możliwością dostosowania zbrojenia na placu budowy.

Schemat zbrojenia stropu - krok po kroku

Konstrukcja stropu żelbetowego wymaga precyzyjnego wykonania zbrojenia według określonego schematu.

1. Przygotowanie szalunku i oczyszczenie powierzchni
2. Ułożenie dolnego zbrojenia głównego
3. Montaż dystansów i podpór
4. Umieszczenie zbrojenia górnego
5. Wykonanie zbrojenia wieńca

Prawidłowe rozmieszczenie prętów zbrojeniowych jest kluczowe dla wytrzymałości stropu. Układ zbrojenia w stropie musi być zgodny z projektem i uwzględniać wszystkie obliczenia statyczne. Precyzja na tym etapie przekłada się bezpośrednio na bezpieczeństwo i trwałość konstrukcji.

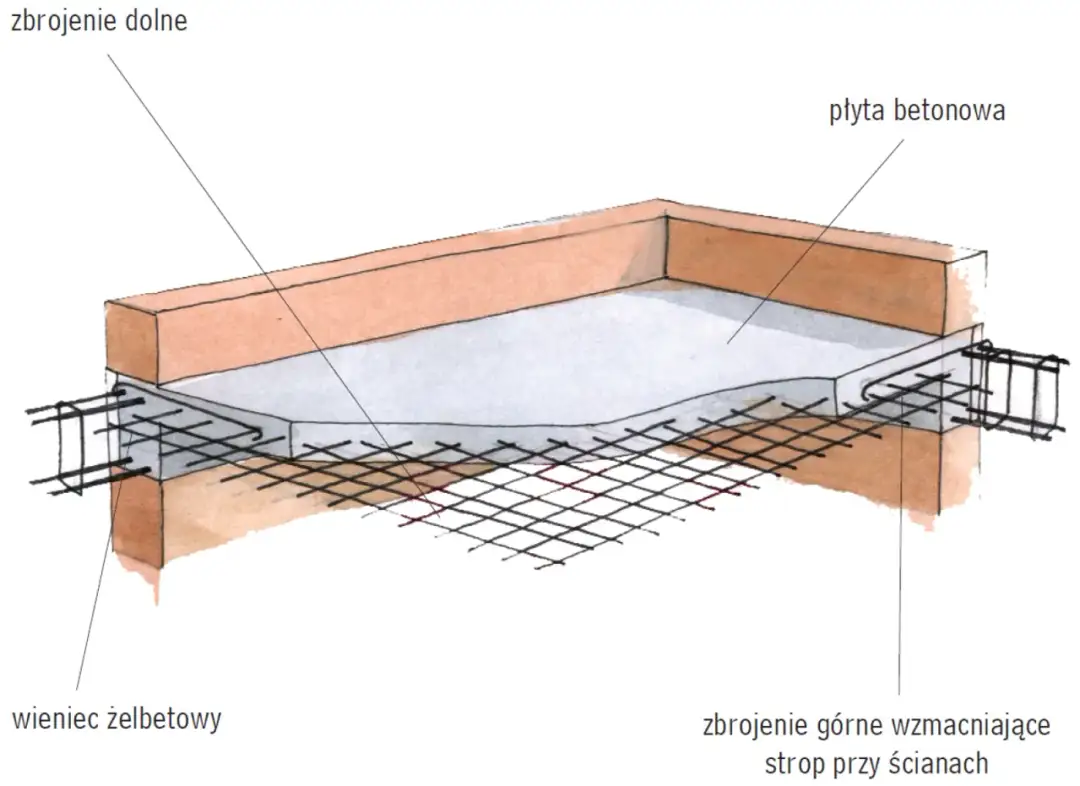

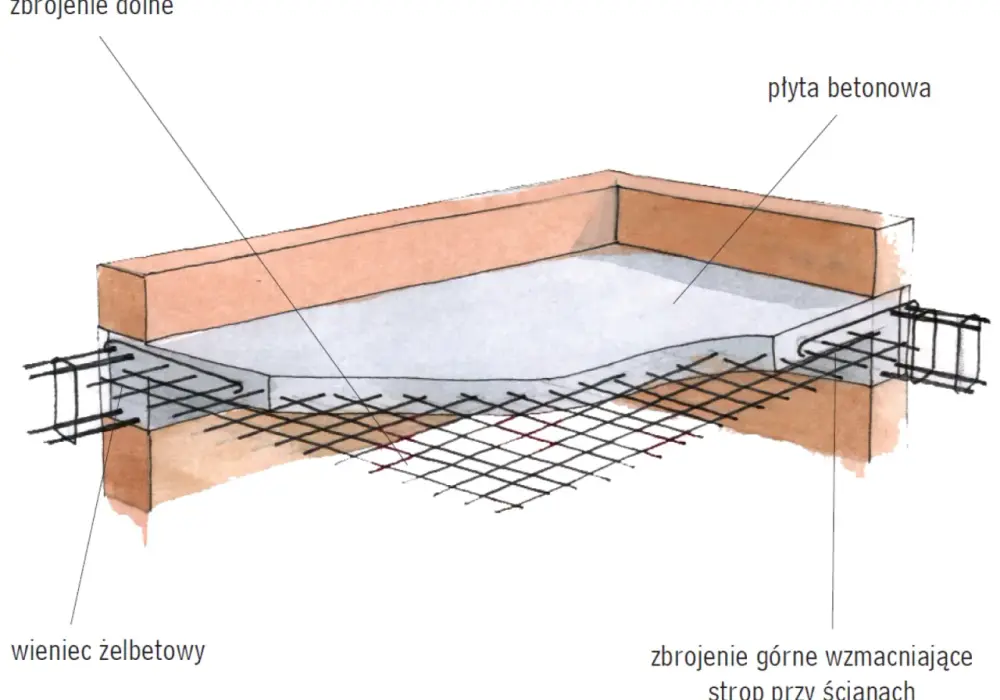

Zbrojenie górne i dolne - zasady rozmieszczenia

Zbrojenie stropu schemat obejmuje zarówno zbrojenie górne, jak i dolne. Zbrojenie dolne przenosi naprężenia rozciągające, podczas gdy górne zapobiega powstawaniu rys skurczowych i termicznych.

Rozmieszczenie prętów zbrojeniowych w części dolnej stropu zwykle przebiega równolegle do krótszego boku płyty. Zbrojenie górne układa się prostopadle do dolnego lub krzyżowo dla zwiększenia nośności. W strefach podparcia, gdzie występują momenty ujemne, stosuje się dodatkowe pręty górne.

Typowe wymiary i rozstawy:

• Średnica prętów głównych: 10-14 mm
• Rozstaw prętów głównych: 10-20 cm
• Średnica prętów rozdzielczych: 6-8 mm

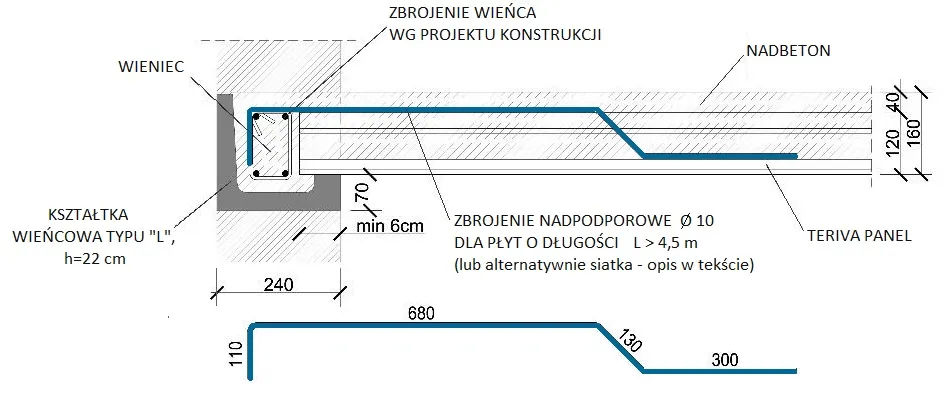

Rola i wykonanie wieńca stropowego

Wieniec stropowy to żelbetowy element obwodowy, łączący strop ze ścianami. Pełni on funkcję usztywniającą i rozprowadzającą obciążenia na całą konstrukcję budynku.

Zbrojenie stropu schemat zawsze uwzględnia wieniec jako integralną część konstrukcji. Wieniec zwiększa sztywność całego układu i zapobiega rozwarstwienia ścian. Jest kluczowy dla stabilności budynku, szczególnie w przypadku obciążeń poziomych, np. od wiatru.

Proces zbrojenia wieńca:

1. Ułożenie dolnych prętów głównych (zwykle 4 pręty Ø12)
2. Montaż strzemion (Ø6 co 25-30 cm)
3. Umieszczenie górnych prętów głównych
4. Połączenie zbrojenia wieńca ze zbrojeniem stropu

Wymiarowanie prętów zbrojeniowych

Dobór odpowiedniej średnicy prętów jest kluczowy dla efektywności zbrojenia stropu.

Wybór średnicy prętów zależy od obciążeń, rozpiętości stropu i jego grubości. Większe średnice stosuje się przy większych obciążeniach i rozpiętościach. Projektant musi uwzględnić również aspekty ekonomiczne, dążąc do optymalizacji ilości stali w konstrukcji.

Prawidłowy montaż zbrojenia - kluczowe wskazówki

• Zachowaj odpowiednią otulinę zbrojenia
• Używaj dystansów do utrzymania właściwej pozycji prętów
• Zapewnij ciągłość zbrojenia na podporach
• Stosuj odpowiednie zakłady i zakotwienia prętów
• Zwróć uwagę na prawidłowe wiązanie prętów

Otulina zbrojenia chroni stal przed korozją i zapewnia właściwą współpracę z betonem. Dystanse gwarantują, że pręty znajdą się we właściwym miejscu po zalaniu betonem. Ciągłość zbrojenia na podporach jest kluczowa dla przenoszenia momentów zginających. Prawidłowe zakłady i zakotwienia zapewniają efektywne przenoszenie sił między prętami. Dokładne wiązanie prętów zapobiega ich przesunięciom podczas betonowania.

Dodatkowe zbrojenie w miejscach zwiększonego obciążenia

Dodatkowe zbrojenie stropu jest niezbędne w miejscach, gdzie występują skoncentrowane obciążenia lub zwiększone naprężenia. Takie wzmocnienia zapobiegają lokalnym uszkodzeniom i zapewniają równomierne przenoszenie sił w konstrukcji.

Metody wzmacniania zbrojenia obejmują zagęszczenie prętów głównych, dodanie prętów o większej średnicy lub zastosowanie dodatkowych siatek zbrojeniowych. W przypadku dużych obciążeń punktowych można zastosować specjalne wkładki stalowe lub dodatkowe żebra żelbetowe.

Miejsca wymagające dodatkowego zbrojenia:

• Okolice słupów i podciągów
• Strefy pod ciężkimi urządzeniami lub meblami
• Otwory w stropie (np. dla schodów lub instalacji)
• Narożniki i krawędzie płyty stropowej

Kontrola i odbiór zbrojenia przed betonowaniem

Przed zalaniem betonem, zbrojenie stropu musi przejść dokładną kontrolę. Proces ten obejmuje sprawdzenie zgodności wykonanego zbrojenia z projektem zbrojenia stropu. Inspektor nadzoru budowlanego wraz z kierownikiem budowy przeprowadzają szczegółowe oględziny, mierząc rozstawy prętów i sprawdzając ich średnice.

Kluczowe elementy sprawdzane podczas odbioru:

• Zgodność użytej stali z projektem (klasa, średnica)
• Prawidłowość ułożenia prętów głównych i rozdzielczych
• Poprawność wykonania zakładów i zakotwień
• Zachowanie wymaganej otuliny zbrojenia
• Stabilność konstrukcji zbrojenia i czystość prętów

Prawidłowa kontrola zbrojenia jest kluczowa dla bezpieczeństwa konstrukcji. Rysunek techniczny stropu żelbetowego służy jako podstawa do weryfikacji. Wykrycie i usunięcie ewentualnych błędów na tym etapie zapobiega poważnym problemom w przyszłości i gwarantuje długotrwałą wytrzymałość stropu.

Klucz do solidnej konstrukcji: Kompleksowy przewodnik po zbrojeniu stropu

Zbrojenie stropu to fundament stabilnej i wytrzymałej konstrukcji budynku. Prawidłowo wykonane, zapewnia nie tylko bezpieczeństwo, ale i długotrwałą funkcjonalność całej struktury. Od doboru odpowiednich prętów po ich precyzyjne rozmieszczenie - każdy etap ma znaczenie.

Pamiętajmy, że diabeł tkwi w szczegółach. Odpowiednia otulina, prawidłowe zakłady i zakotwienia, dodatkowe wzmocnienia w miejscach zwiększonych obciążeń - to elementy, które decydują o jakości wykonania. Skrupulatna kontrola przed betonowaniem to ostatni, ale niezwykle istotny krok w procesie. Tylko kompleksowe podejście do tematu zbrojenia gwarantuje solidny i bezpieczny strop na lata.
