Projektowanie schodów żelbetowych to skomplikowany proces, który łączy w sobie aspekty techniczne, estetyczne i prawne. Schody te, popularne w budownictwie, wyróżniają się trwałością i odpornością na ogień. Projektant musi wziąć pod uwagę wiele czynników, takich jak wysokość kondygnacji, liczba stopni, ich wymiary oraz rozmieszczenie zbrojenia. Proces ten wymaga dokładnych obliczeń i przestrzegania norm budowlanych, które określają minimalne szerokości biegów i maksymalne wysokości stopni.
Schody żelbetowe mogą mieć różne formy, w tym monolityczne płytowe, wspornikowe czy belkowe. Każdy typ ma swoje zalety i zastosowania. Mimo wysokich kosztów i długiego czasu realizacji, schody żelbetowe są cenione za swoją wytrzymałość i bezpieczeństwo.
Najważniejsze informacje:- Schody żelbetowe składają się z stopni, spoczników, balustrad i duszy
- Projektowanie wymaga uwzględnienia różnicy poziomów, obliczenia liczby i wymiarów stopni
- Konieczne jest przestrzeganie norm budowlanych dotyczących szerokości i wysokości stopni
- Zbrojenie jest kluczowe dla wytrzymałości konstrukcji
- Schody żelbetowe są trwałe i ognioodporne, ale kosztowne i czasochłonne w realizacji
Podstawowe elementy schodów żelbetowych
Projektowanie schodów żelbetowych wymaga zrozumienia ich kluczowych elementów. Oto cztery główne komponenty:
Stopnie to podstawa każdych schodów. Składają się z poziomej części (stopnicy) i pionowej (podstopnicy). Ich wymiary muszą być precyzyjnie obliczone, aby zapewnić komfort i bezpieczeństwo użytkowania.
Spoczniki to płaskie powierzchnie między biegami schodów. Służą jako miejsca odpoczynku i zmiany kierunku. Mogą być piętrowe lub międzypiętrowe, w zależności od układu schodów.
Balustrady pełnią funkcję ochronną i estetyczną. Zabezpieczają przed upadkiem i ułatwiają poruszanie się po schodach. Ich konstrukcja musi być solidna i zgodna z normami bezpieczeństwa.
Dusza to przestrzeń między biegami schodów. Może być otwarta lub zamknięta, wpływając na ogólny wygląd i funkcjonalność schodów. Jej rozmiar zależy od typu schodów i dostępnej przestrzeni.
Dodatkowe elementy konstrukcyjne schodów żelbetowych to:
- Belki policzkowe
- Płyta biegowa
- Żebra konstrukcyjne
- Podciągi
- Wsporniki
Rodzaje schodów żelbetowych
Schody monolityczne płytowe to popularne rozwiązanie w budownictwie mieszkaniowym. Charakteryzują się jednolitą konstrukcją, gdzie stopnie i płyta tworzą całość. Są odporne na obciążenia i łatwe w utrzymaniu czystości. Sprawdzają się w małych i średnich przestrzeniach, ale mogą być ciężkie dla konstrukcji budynku.
Schody wspornikowe to nowoczesne i efektowne rozwiązanie. Stopnie są zakotwiczone w ścianie nośnej, tworząc wrażenie "lewitujących" schodów. Oszczędzają przestrzeń i świetnie się prezentują. Wymagają jednak precyzyjnego projektowania i wykonania, a także solidnej ściany nośnej.
Schody belkowe i belkowo-płytowe wykorzystują belki jako główny element nośny. Stopnie są oparte na belkach, co pozwala na większe rozpiętości. Są wszechstronne i mogą być stosowane w różnych konfiguracjach. Wymagają jednak więcej materiału i pracy przy projektowaniu oraz wykonaniu.
| Typ schodów | Zastosowanie | Zalety | Wady |
|---|---|---|---|
| Monolityczne płytowe | Domy jednorodzinne, małe budynki | Stabilność, łatwość wykonania | Ciężar, ograniczona estetyka |
| Wspornikowe | Nowoczesne wnętrza, oszczędność miejsca | Efektowny wygląd, przestronność | Wyższy koszt, skomplikowane wykonanie |
| Belkowe i belkowo-płytowe | Duże budynki, przestrzenie publiczne | Wszechstronność, duże rozpiętości | Pracochłonność, większe zużycie materiału |
Etapy projektowania schodów żelbetowych
Ustalenie różnicy poziomów i układu biegów
Pierwszym krokiem w projektowaniu schodów żelbetowych jest precyzyjne określenie różnicy wysokości między kondygnacjami. To kluczowy parametr, który wpływa na wszystkie dalsze obliczenia.
Następnie projektant musi zaplanować układ biegów w rzucie poziomym. Uwzględnia się tu dostępną przestrzeń, funkcjonalność i przepisy budowlane. Dobrze zaprojektowany układ zapewni wygodę użytkowania i efektywne wykorzystanie miejsca.
Obliczanie liczby i wymiarów stopni
Liczbę stopni oblicza się, dzieląc wysokość kondygnacji przez maksymalną dopuszczalną wysokość stopnia (zwykle 17-19 cm). Wynik zaokrągla się w górę do liczby całkowitej.
Szerokość stopnia można obliczyć za pomocą wzoru: s = (0,60 ÷ 0,65) – 2h, gdzie h to wysokość stopnia. To zapewnia odpowiednią proporcję między wysokością a szerokością stopnia.
Ważne jest, aby wszystkie stopnie w biegu miały jednakowe wymiary. Różnice mogą prowadzić do potknięć i są niezgodne z normami budowlanymi.

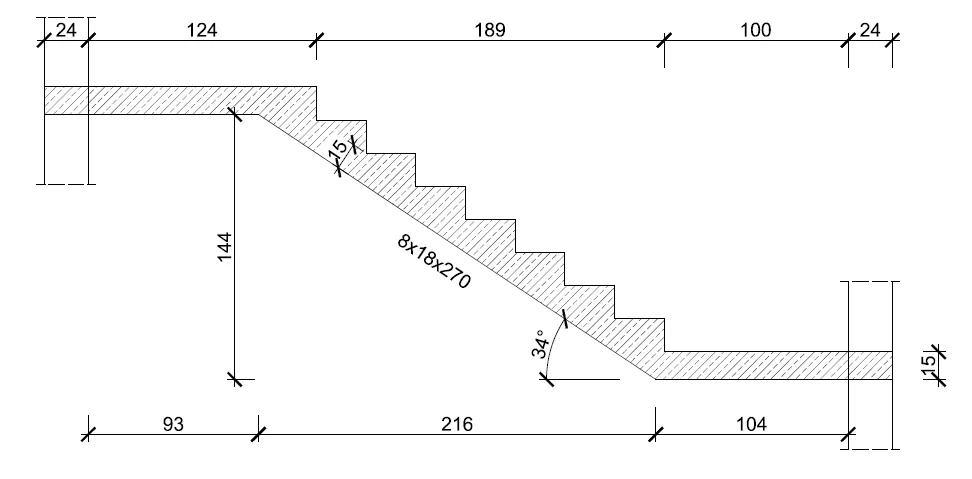

Projektowanie długości biegu i spoczników
Długość biegu oblicza się mnożąc szerokość stopnia przez liczbę stopni minus jeden. Formuła to: D_b = s * (n - 1), gdzie s to szerokość stopnia, a n to liczba stopni w biegu.
Wymiary spoczników muszą być zgodne z normami budowlanymi i zapewniać wygodną zmianę kierunku. Minimalna szerokość spocznika powinna być równa szerokości biegu, a jego długość nie mniejsza niż 80 cm.
Określanie zbrojenia
Zbrojenie schodów betonowych jest kluczowe dla ich wytrzymałości i trwałości. Główne pręty zbrojeniowe układa się wzdłuż biegu schodów, prostopadle do stopni.
Rozstaw prętów zbrojeniowych zależy od obciążeń, jakim będą poddawane schody. Typowo wynosi on od 10 do 20 cm. W miejscach szczególnie narażonych na naprężenia stosuje się dodatkowe zbrojenie.
Ważne jest również odpowiednie zakotwiczenie zbrojenia w miejscach połączeń z innymi elementami konstrukcji, takimi jak stropy czy ściany. Zapewnia to stabilność całej konstrukcji schodów.
- Używaj prętów o średnicy 8-12 mm dla głównego zbrojenia
- Stosuj strzemiona o średnicy 6-8 mm do łączenia prętów głównych
- Zapewnij minimum 2 cm otuliny betonowej dla ochrony zbrojenia
- Wzmocnij zbrojenie w narożnikach i miejscach połączeń
- Regularnie rozmieszczaj pręty rozdzielcze prostopadle do głównego zbrojenia
Normy budowlane w projektowaniu schodów żelbetowych
Projektowanie schodów żelbetowych musi być zgodne z obowiązującymi normami budowlanymi. Określają one minimalne wymiary użytkowe biegów i spoczników oraz maksymalne wysokości stopni.
Dla budynków mieszkalnych wielorodzinnych minimalna szerokość użytkowa biegu wynosi 120 cm, a spocznika 150 cm. Maksymalna wysokość stopnia nie może przekraczać 17,5 cm. Te parametry zapewniają komfort i bezpieczeństwo użytkowania.
W budynkach użyteczności publicznej normy są jeszcze bardziej rygorystyczne. Szerokość biegu powinna wynosić minimum 140 cm, a spocznika 200 cm. Wysokość stopnia nie może przekraczać 15 cm, co ułatwia poruszanie się osobom o ograniczonej sprawności.
| Typ budynku | Min. szerokość biegu | Min. szerokość spocznika | Maks. wysokość stopnia |
|---|---|---|---|
| Jednorodzinny | 80 cm | 80 cm | 19 cm |
| Wielorodzinny | 120 cm | 150 cm | 17,5 cm |
| Użyteczności publicznej | 140 cm | 200 cm | 15 cm |
Jak zapewnić bezpieczeństwo użytkowania schodów?
Antypoślizgowa powierzchnia stopni to podstawa bezpiecznych schodów. Można ją uzyskać poprzez odpowiednie wykończenie betonu lub zastosowanie specjalnych nakładek.
Właściwe oświetlenie schodów jest kluczowe, szczególnie w miejscach publicznych. Każdy stopień powinien być dobrze widoczny, a poziom oświetlenia zgodny z normami.
Balustrady muszą być stabilne i odpowiednio wysokie (minimum 110 cm). Ich konstrukcja powinna uniemożliwiać wspinanie się po nich, szczególnie dzieciom.
Regularne przeglądy i konserwacja są niezbędne dla utrzymania bezpieczeństwa. Należy sprawdzać stan powierzchni stopni, stabilność balustrad i ogólną kondycję konstrukcji schodów.
Projektowanie schodów żelbetowych a estetyka
Projektowanie schodów żelbetowych to nie tylko kwestia techniczna, ale także estetyczna. Nowoczesne trendy pozwalają na tworzenie efektownych, minimalistycznych form.
Dobór odpowiednich materiałów wykończeniowych może znacząco wpłynąć na wygląd schodów. Popularne są okładziny kamienne, drewniane czy szklane, które nadają schodom elegancki charakter.
Oświetlenie może być wykorzystane nie tylko do zapewnienia bezpieczeństwa, ale także jako element dekoracyjny. LED-owe paski wzdłuż stopni czy podświetlane balustrady tworzą ciekawy efekt wizualny.
Zalety i wady schodów żelbetowych
Schody żelbetowe wyróżniają się wyjątkową trwałością i odpornością na obciążenia. Są także ognioodporne, co zwiększa bezpieczeństwo budynku. Pozwalają na dużą swobodę w kształtowaniu formy i mogą pełnić funkcję elementu konstrukcyjnego budynku.
Jednak ich wykonanie jest czasochłonne i kosztowne. Wymagają też specjalistycznej wiedzy przy projektowaniu i realizacji. Są ciężkie, co może być problematyczne w niektórych konstrukcjach.
- Możliwość tworzenia skomplikowanych kształtów
- Dobra izolacja akustyczna
- Łatwość utrzymania w czystości
- Długi okres użytkowania
- Trudność w modyfikacji po wykonaniu
- Długi czas schnięcia betonu przed pełnym obciążeniem

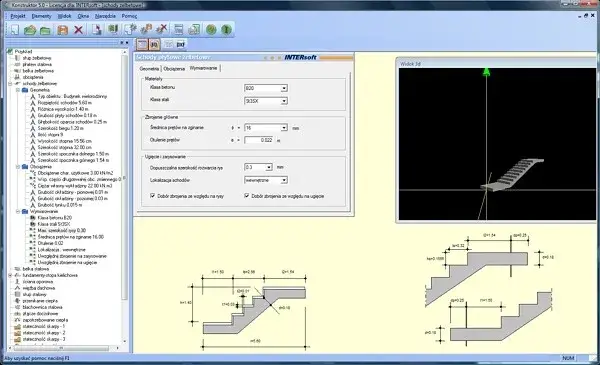

Narzędzia i oprogramowanie wspierające projektowanie
AutoCAD to wszechstronne narzędzie do projektowania schodów żelbetowych. Umożliwia precyzyjne rysowanie i modelowanie 3D, co ułatwia wizualizację projektu. Posiada też funkcje automatycznych obliczeń, przydatne przy wymiarowaniu stopni.
Revit, należący do rodziny Autodesk, oferuje zaawansowane możliwości modelowania BIM (Building Information Modeling). Pozwala na kompleksowe projektowanie klatek schodowych w kontekście całego budynku, uwzględniając aspekty konstrukcyjne i instalacyjne.
SCIA Engineer to specjalistyczny program do obliczeń konstrukcyjnych. Umożliwia dokładną analizę wytrzymałościową schodów, co jest kluczowe przy projektowaniu schodów żelbetowych o skomplikowanych kształtach lub dużych obciążeniach.
Najczęstsze błędy w projektowaniu schodów żelbetowych
Nieprawidłowe obliczenie wymiarów stopni to częsty błąd. Prowadzi do niewygodnych lub niebezpiecznych schodów. Zawsze należy dokładnie sprawdzać obliczenia i stosować się do norm.
Niedostateczne zbrojenie może prowadzić do pęknięć i uszkodzeń konstrukcji. Konieczne jest precyzyjne obliczanie schodów żelbetowych pod kątem obciążeń i odpowiednie rozmieszczenie prętów zbrojeniowych.
Zła izolacja akustyczna schodów w budynkach wielorodzinnych to często pomijany aspekt. Prowadzi to do przenoszenia hałasów i dyskomfortu mieszkańców. Warto zastosować odpowiednie materiały izolacyjne i dylatacje.
Nieuwzględnienie dylatacji termicznych może prowadzić do pęknięć betonu, szczególnie w przypadku schodów zewnętrznych. Prawidłowe wymiarowanie schodów żelbetowych musi brać pod uwagę zmiany temperatury i związane z tym naprężenia.
Zaniedbanie odpowiedniego odprowadzania wody w przypadku schodów zewnętrznych to poważny błąd. Może prowadzić do degradacji betonu i niebezpiecznych poślizgnięć. Konieczne jest zaprojektowanie właściwego spadku i systemu odwodnienia.
Innowacje w projektowaniu schodów żelbetowych
Wykorzystanie betonu architektonicznego otwiera nowe możliwości w projektowaniu schodów żelbetowych. Pozwala na tworzenie efektownych, monolitycznych form bez konieczności dodatkowego wykańczania powierzchni. Schody stają się nie tylko elementem funkcjonalnym, ale także dekoracyjnym.
Integracja systemów grzewczych w konstrukcji schodów to innowacyjne rozwiązanie, szczególnie dla schodów zewnętrznych. Zapobiega oblodzeniu w zimie, zwiększając bezpieczeństwo użytkowania. Wymaga jednak precyzyjnego projektowania i starannego wykonania instalacji grzewczej w strukturze betonu.
Zastosowanie włókien kompozytowych jako alternatywy lub uzupełnienia dla tradycyjnego zbrojenia stalowego to obiecujący trend. Materiały te, takie jak włókna węglowe czy szklane, mogą znacząco zmniejszyć wagę konstrukcji przy zachowaniu jej wytrzymałości. To szczególnie korzystne w projektowaniu schodów żelbetowych o skomplikowanych kształtach lub w budynkach o ograniczonej nośności fundamentów.
Projektowanie schodów żelbetowych: kompleksowe podejście do funkcjonalności i estetyki
Projektowanie schodów żelbetowych to złożony proces, wymagający równowagi między aspektami technicznymi, prawnymi i estetycznymi. Od wyboru odpowiedniego typu schodów, przez precyzyjne obliczenia, aż po dobór materiałów wykończeniowych - każdy etap ma kluczowe znaczenie dla finalnego efektu.
Kluczem do sukcesu jest nie tylko znajomość norm i zasad konstrukcji schodów betonowych, ale także umiejętność łączenia funkcjonalności z nowoczesnym designem. Innowacyjne rozwiązania, takie jak zastosowanie betonu architektonicznego czy integracja systemów grzewczych, otwierają nowe możliwości w kształtowaniu przestrzeni.
Pamiętajmy, że dobrze zaprojektowane schody żelbetowe to inwestycja na lata. Ich trwałość, bezpieczeństwo i estetyka mają bezpośredni wpływ na komfort użytkowania i wartość całego budynku. Dlatego warto poświęcić czas na dokładne projektowanie i skorzystać z profesjonalnego wsparcia na każdym etapie realizacji.
