Wybór odpowiedniego fundamentu to kluczowy etap każdego projektu budowlanego. Kiedy tradycyjne rozwiązania okazują się niewystarczające, z pomocą przychodzą pale fundamentowe zaawansowane systemy przenoszenia obciążeń. Ten artykuł stanowi kompleksowe i ustrukturyzowane zestawienie technologii pali fundamentowych, które pomoże inwestorom, wykonawcom, studentom budownictwa oraz osobom planującym budowę na trudnym gruncie zrozumieć różnice, zastosowania, zalety i wady poszczególnych rozwiązań.
Kompleksowy przewodnik po rodzajach pali fundamentowych i ich zastosowaniach
- Pale fundamentowe to pośrednie fundamenty przenoszące obciążenia na głębsze, nośne warstwy gruntu.
- Stosuje się je, gdy wierzchnie warstwy gruntu są słabonośne, występuje wysoki poziom wód gruntowych lub na skarpach.
- Główne kryteria podziału pali to technologia wykonania (wiercone, przemieszczeniowe), materiał (betonowe, stalowe, drewniane) oraz sposób przenoszenia obciążeń (stojące, zawieszone, normalne).
- Popularne technologie w Polsce to pale CFA, wiercone wielkośrednicowe, mikropale, FDP oraz CMC.
- Wybór odpowiedniego pala zależy od warunków gruntowych, obciążeń i otoczenia inwestycji.
Dlaczego tradycyjny fundament to czasem za mało? Wprowadzenie do pali fundamentowych
Pale fundamentowe to fundamenty pośrednie, które odgrywają kluczową rolę w zapewnieniu stabilności i bezpieczeństwa każdej konstrukcji. Ich podstawowym zadaniem jest przeniesienie obciążeń z budynku na głębsze, bardziej nośne warstwy gruntu, które znajdują się poniżej słabych, nieprzepuszczalnych lub niestabilnych warstw wierzchnich. Jest to rozwiązanie niezbędne tam, gdzie tradycyjne ławy czy płyty fundamentowe nie byłyby w stanie zapewnić odpowiedniej wytrzymałości podłoża, chroniąc obiekt przed osiadaniem, przechylaniem czy nawet awarią. Zrozumienie, kiedy i dlaczego stosuje się pale, jest fundamentalne dla każdego, kto zajmuje się procesem budowlanym.
Kiedy geolog mówi "nie": sytuacje wymagające posadowienia na palach
Decyzja o zastosowaniu pali fundamentowych zazwyczaj nie jest przypadkowa. Najczęściej wynika ona z negatywnych wyników badań geotechnicznych, które wskazują na nieodpowiednie warunki gruntowe dla tradycyjnych fundamentów. Do najczęstszych sytuacji, w których palowanie staje się koniecznością, należą: słabonośne wierzchnie warstwy podłoża, takie jak grunty organiczne (torfy, namuły), grunty nasypowe o nieznanej historii budowy lub grunty plastyczne, które łatwo ulegają deformacji. Wysoki poziom wód gruntowych również stanowi wyzwanie, ponieważ może obniżać nośność gruntu i utrudniać wykonanie tradycyjnych fundamentów. Budowa na skarpie, gdzie występują znaczne różnice poziomów terenu, wymaga specjalnych rozwiązań stabilizujących, a pale są często kluczowym elementem takiej konstrukcji. Co więcej, pale fundamentowe znajdują zastosowanie przy wzmacnianiu istniejących fundamentów, które okazały się niewystarczające dla nowych obciążeń lub uległy degradacji w czasie.
Jak działa pal fundamentowy? Przenoszenie obciążeń w głąb ziemi
Mechanizm działania pala fundamentowego opiera się na efektywnym przekazaniu obciążeń z konstrukcji na głębsze, stabilne warstwy gruntu. Pal działa jak pionowy słup, który przenosi siły z fundamentów budynku, takie jak ciężar własny konstrukcji, obciążenia użytkowe czy siły wiatru, w dół. Wyróżniamy dwa główne sposoby przenoszenia tych obciążeń: poprzez opór podstawy pala, który opiera się na twardej warstwie nośnej znajdującej się na odpowiedniej głębokości, oraz poprzez tarcie na pobocznicy pala, które powstaje między jego powierzchnią a otaczającym gruntem. W większości przypadków pale przenoszą obciążenia w sposób kombinowany, wykorzystując oba te mechanizmy. Im głębiej znajduje się warstwa nośna i im większa jest powierzchnia kontaktu pala z gruntem, tym większa jest jego zdolność do przenoszenia obciążeń.
Kluczowe kryteria podziału pali fundamentowych, które musisz znać
Zrozumienie podstawowych kryteriów klasyfikacji pali fundamentowych jest niezbędne do prawidłowego wyboru technologii dopasowanej do konkretnych potrzeb inwestycji. Pozwala to uniknąć kosztownych błędów i zapewnić długoterminową stabilność konstrukcji. Wyróżniamy kilka głównych sposobów podziału, które uwzględniają sposób wykonania, użyte materiały oraz sposób, w jaki pale współpracują z gruntem.
Technologia wykonania: fundamentalna różnica między palami wierconymi a przemieszczeniowymi
Podział pali ze względu na technologię wykonania jest jednym z najważniejszych kryteriów, zgodnym z europejskimi normami PN-EN 1536 i PN-EN 12699. Wyróżniamy tu dwie główne grupy. Pale wiercone są formowane w gruncie po uprzednim usunięciu urobku z otworu. Proces ten zazwyczaj odbywa się przy użyciu specjalistycznych wiertnic, a następnie otwór jest wypełniany betonem, często zbrojonym. Ze względu na minimalne wibracje i hałas, są one szczególnie cenione w budownictwie miejskim. Z kolei pale przemieszczeniowe wykonuje się bez usuwania urobku. Proces polega na wciskaniu, wkręcaniu lub wbijaniu specjalnego narzędzia lub gotowego elementu w grunt, co powoduje jego przemieszczenie i dogęszczenie wokół powstającego pala. Ta metoda często prowadzi do zwiększenia nośności gruntu i jest stosowana zarówno dla pali formowanych w gruncie, jak i dla gotowych pali prefabrykowanych.
Materiał ma znaczenie: od tradycyjnego drewna po nowoczesny żelbet i stal
Kolejnym istotnym kryterium podziału jest materiał, z którego wykonane są pale. Betonowe i żelbetowe pale są obecnie najczęściej stosowanym rozwiązaniem, ze względu na ich wszechstronność, trwałość i dobre właściwości nośne. Mogą być formowane bezpośrednio w gruncie, na przykład w technologii CFA, lub dostarczane jako gotowe elementy prefabrykowane. Stalowe pale, choć rzadziej spotykane w budownictwie lądowym, znajdują swoje zastosowanie głównie w budownictwie morskim i hydrotechnicznym, gdzie wymagana jest wysoka odporność na korozję i znaczna wytrzymałość. Drewniane pale to najstarszy rodzaj fundamentów palowych, który był powszechnie stosowany w przeszłości. Obecnie ich użycie jest ograniczone do specyficznych zastosowań, gdzie wymagana jest ekologiczność lub specyficzne właściwości drewna, a warunki gruntowe są odpowiednie.
Sposób pracy w gruncie: pale stojące, zawieszone i normalne
Sposób, w jaki pal przenosi obciążenia na grunt, jest kluczowy dla jego efektywności. Wyróżniamy trzy podstawowe sposoby pracy. Pale stojące (słupowe) przenoszą większość obciążenia poprzez swoją podstawę, opierając się na twardej warstwie nośnej znajdującej się na odpowiedniej głębokości. Jest to najbardziej efektywny sposób przenoszenia obciążeń, gdy taka warstwa jest dostępna. Pale zawieszone znajdują zastosowanie w sytuacjach, gdy brak jest w zasięgu twardej warstwy nośnej. Wówczas obciążenie jest przenoszone głównie przez tarcie na pobocznicy pala, które powstaje między jego powierzchnią a otaczającym gruntem. Pale normalne stanowią połączenie obu powyższych mechanizmów obciążenie jest przenoszone zarówno przez podstawę, jak i przez tarcie na pobocznicy, co pozwala na optymalne wykorzystanie nośności gruntu.
Pale wiercone: precyzja i spokój w gęstej zabudowie miejskiej
Pale wiercone stanowią grupę technologii, które zyskały ogromną popularność, szczególnie w warunkach miejskich, gdzie ograniczenia przestrzenne i potrzeba minimalizacji wpływu na otoczenie są priorytetem. Ich kluczową zaletą jest możliwość wykonania prac fundamentowych przy minimalnym poziomie hałasu i drgań, co jest nieocenione w gęstej zabudowie. Dzięki precyzyjnemu wierceniu otworu i kontrolowanemu procesowi betonowania, pale wiercone pozwalają na dokładne dopasowanie do warunków gruntowych i wymagań konstrukcyjnych.
Technologia CFA (Continuous Flight Auger): król polskiego palowania charakterystyka i zastosowanie

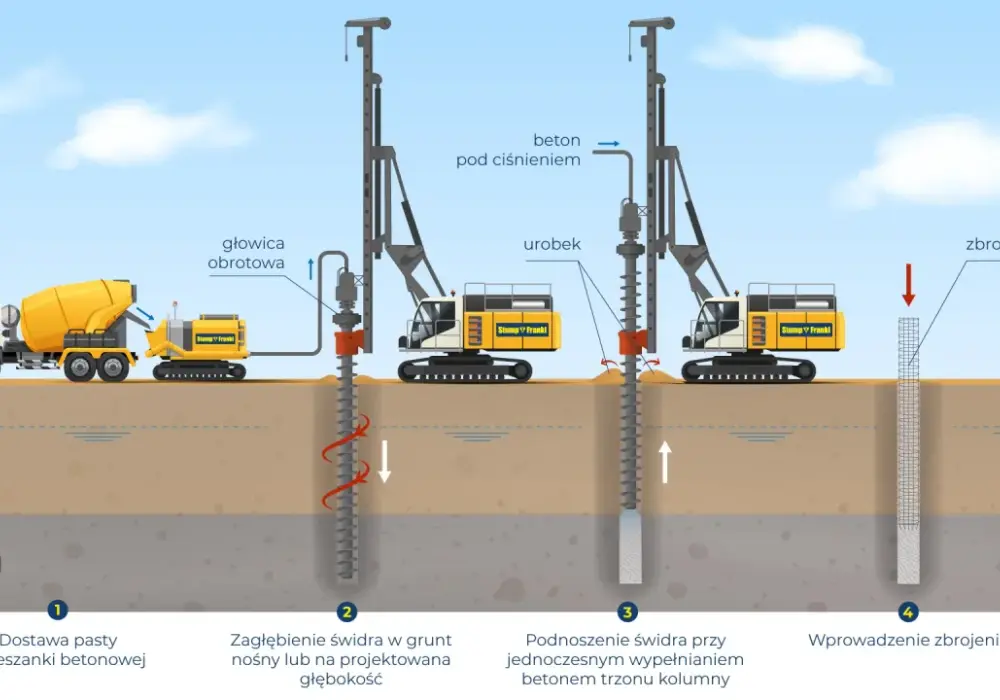

Technologia CFA, czyli Continuous Flight Auger, jest obecnie najpopularniejszą metodą wykonywania pali fundamentowych w Polsce. Polega ona na wierceniu otworu za pomocą świdra ciągłego, który pozostaje w gruncie do momentu osiągnięcia docelowej głębokości. Następnie, podczas wycofywania świdra, przez jego pusty trzon wtłacza się beton pod ciśnieniem, jednocześnie zbrojąc pal. Zaletą tej metody jest szybkość wykonania, brak konieczności stosowania rur osłonowych w większości warunków gruntowych oraz minimalizacja hałasu i wibracji. Pale CFA są idealnym rozwiązaniem dla budownictwa mieszkaniowego, komercyjnego i przemysłowego, zwłaszcza w terenach miejskich, gdzie ważne jest ograniczenie uciążliwości dla otoczenia.
Pale w rurze osłonowej (wielkośrednicowe): rozwiązanie dla największych obciążeń i trudnych warunków
Pale wiercone wielkośrednicowe w rurze osłonowej to technologia zarezerwowana dla najbardziej wymagających projektów. Są one stosowane w sytuacjach, gdy konieczne jest przeniesienie bardzo dużych obciążeń lub gdy warunki gruntowe są szczególnie trudne, na przykład przy występowaniu luźnych piasków, gruntów organicznych lub gdy poziom wód gruntowych jest wysoki. Rura osłonowa, która jest wkręcana lub wbijana w grunt, chroni otwór przed zawaleniem się i zapobiega napływowi wody, zapewniając stabilność podczas procesu betonowania. Dzięki dużej średnicy i możliwości głębokiego posadowienia, pale te charakteryzują się bardzo wysoką nośnością i stabilnością.
Mikropale: cichy bohater przy wzmacnianiu starych fundamentów i w ciasnych lokalizacjach
Mikropale to specjalny rodzaj pali o stosunkowo niewielkiej średnicy, które znajdują zastosowanie przede wszystkim przy wzmacnianiu istniejących fundamentów oraz w sytuacjach, gdy dostęp do placu budowy jest mocno ograniczony. Proces ich wykonania polega na wierceniu wąskiego otworu, który następnie jest wypełniany zaczynem cementowym i zbrojony stalowym prętem lub wiązką prętów. Ich główną zaletą jest możliwość pracy w trudno dostępnych miejscach, pod istniejącymi budynkami, a także minimalny wpływ na otoczenie. Mikropale są idealnym rozwiązaniem w projektach renowacyjnych i modernizacyjnych, gdzie tradycyjne metody palowania byłyby niemożliwe do zastosowania.
Pale przemieszczeniowe: siła i szybkość dzięki dogęszczeniu gruntu
Pale przemieszczeniowe to technologia, która wykorzystuje siłę natury, dogęszczając grunt wokół powstającego pala. W przeciwieństwie do pali wierconych, nie usuwa się urobku, lecz poprzez wciskanie, wbijanie lub wkręcanie specjalistycznego narzędzia lub gotowego elementu, grunt jest wypychany na boki i zagęszczany. Proces ten nie tylko tworzy pal, ale również znacząco poprawia nośność i stabilność otaczającego podłoża. Ta metoda jest często szybsza od pali wierconych i generuje mniej odpadów.
Pale prefabrykowane (wbijane/wciskane): gotowe elementy prosto z fabryki na plac budowy
Pale prefabrykowane to gotowe elementy, najczęściej wykonane z betonu lub żelbetu, które są produkowane w kontrolowanych warunkach fabrycznych, a następnie transportowane na plac budowy. Ich instalacja odbywa się poprzez wbijanie, wciskanie lub wkręcanie za pomocą specjalistycznego sprzętu. Główną zaletą pali prefabrykowanych jest wysoka i gwarantowana jakość wykonania, a także bardzo duża szybkość montażu na budowie, ponieważ nie ma potrzeby oczekiwania na proces betonowania i dojrzewania betonu. Są one często stosowane w budownictwie mostowym, drogowym oraz przy budowie obiektów przemysłowych, gdzie wymagana jest wysoka nośność i powtarzalność.
Pale FDP/SDP (Full/Soil Displacement Piles): nowoczesna alternatywa bez urobku
Pale FDP (Full Displacement Piles) i SDP (Soil Displacement Piles) to nowoczesne technologie pali przemieszczeniowych, które wyróżniają się brakiem konieczności usuwania urobku. Proces ich wykonania polega na wciskaniu specjalistycznego narzędzia w grunt, które przemieszcza i zagęszcza otaczający materiał. Po osiągnięciu docelowej głębokości, narzędzie jest wycofywane, a powstały otwór wypełniany jest betonem lub wbijany jest prefabrykat. Główną korzyścią tej metody jest brak konieczności utylizacji urobku, co znacząco obniża koszty logistyczne i ekologiczne projektu. Dodatkowo, proces dogęszczania gruntu zwiększa jego nośność.
Kolumny CMC (Controlled Modulus Columns): jak wzmocnić podłoże, współpracując z gruntem?
Kolumny CMC (Controlled Modulus Columns) to technologia, która choć nie jest typowym palami fundamentowymi, stanowi zaawansowane rozwiązanie do wzmacniania podłoża. Proces polega na wkręcaniu specjalnego narzędzia, które jednocześnie wprowadza do otworu specjalną mieszankę cementową. W efekcie powstaje kompozyt gruntowo-kolumnowy, który efektywnie współpracuje z otaczającym gruntem, poprawiając jego nośność i znacząco redukując osiadania. Kolumny CMC są szczególnie przydatne w przypadku budowy na słabych gruntach, gdzie konieczne jest zwiększenie zdolności nośnej podłoża przed posadowieniem na nim konstrukcji.
Zalety i wady na szali: które rozwiązanie jest najlepsze dla Twojej inwestycji?
Wybór odpowiedniej technologii palowania to zawsze proces wymagający analizy kompromisów. Każde rozwiązanie ma swoje mocne i słabe strony, które należy rozważyć w kontekście specyfiki danej inwestycji. Zrozumienie tych różnic pozwala na podjęcie świadomej decyzji, która zapewni optymalne parametry techniczne i ekonomiczne.
Pale wiercone (CFA, w rurze): kiedy precyzja i brak drgań są kluczowe?
Pale wiercone, w tym popularna technologia CFA oraz pale wielkośrednicowe w rurze osłonowej, oferują szereg istotnych zalet. Przede wszystkim, minimalizują one poziom wibracji i hałasu, co czyni je idealnym wyborem dla projektów realizowanych w gęstej zabudowie miejskiej, gdzie ochrona istniejących budynków i komfort mieszkańców są priorytetem. Proces wiercenia pozwala na precyzyjne wykonanie pala i dostosowanie go do zmiennych warunków gruntowych. Jednakże, pale wiercone mają również swoje wady. Jedną z nich jest konieczność utylizacji urobku, co generuje dodatkowe koszty i logistykę. W porównaniu do niektórych pali przemieszczeniowych, proces ich wykonania może być również dłuższy.
Pale przemieszczeniowe (prefabrykowane, FDP): kiedy liczy się szybkość i nośność?
Pale przemieszczeniowe, takie jak pale prefabrykowane, FDP czy SDP, charakteryzują się innymi, równie ważnymi zaletami. Szybkość wykonania, szczególnie w przypadku pali prefabrykowanych, jest ich ogromnym atutem, pozwalając na znaczące skrócenie czasu budowy. Proces dogęszczania gruntu, inherentny dla tej technologii, prowadzi do zwiększenia nośności podłoża. W przypadku technologii FDP i SDP, brak urobku upraszcza logistykę i redukuje koszty. Jednakże, pale przemieszczeniowe, zwłaszcza te wbijane, mogą generować znaczne wibracje i hałas, co stanowi problem w wrażliwych środowiskach. Istnieje również ryzyko uszkodzenia sąsiednich konstrukcji, jeśli nie zostaną zachowane odpowiednie środki ostrożności.
Jak dokonać właściwego wyboru? Praktyczny przewodnik decyzyjny
Podjęcie optymalnej decyzji o wyborze technologii palowania wymaga starannej analizy wielu czynników. Nie istnieje jedno uniwersalne rozwiązanie, które sprawdziłoby się w każdej sytuacji. Kluczem do sukcesu jest holistyczne podejście, uwzględniające zarówno warunki techniczne, jak i ekonomiczne oraz logistyczne. Często niezbędna jest również konsultacja z doświadczonym inżynierem geotechnikiem lub projektantem fundamentów.
Krok 1: Analiza warunków gruntowo-wodnych co mówi badanie geotechniczne?
Absolutnie fundamentalnym krokiem w procesie decyzyjnym jest wykonanie szczegółowych badań geotechnicznych. To właśnie one dostarczają kluczowych informacji o składzie i strukturze gruntu na danym terenie, jego parametrach nośności, głębokości występowania warstw stabilnych, a także o poziomie wód gruntowych i ich agresywności chemicznej. Dane z badań geotechnicznych są podstawą doboru odpowiedniego typu pala, jego średnicy, głębokości posadowienia oraz materiału. Bez rzetelnej wiedzy o podłożu, wybór technologii palowania staje się wróżeniem z fusów.
Krok 2: Określenie skali obciążeń od domu jednorodzinnego po wiadukt
Kolejnym kluczowym czynnikiem jest dokładne określenie skali i rodzaju obciążeń, jakie będą przenoszone przez pale. Inwestycje różnią się diametralnie od lekkich konstrukcji, takich jak domy jednorodzinne, po monumentalne obiekty inżynierskie, jak wiadukty, mosty czy wieżowce. Każdy typ konstrukcji wymaga innego podejścia i innych parametrów technicznych pali. Lżejsze budynki mogą skorzystać z mniejszych średnic pali lub pali o niższej nośności, podczas gdy ciężkie budowle wymagają pali o dużej średnicy, głęboko posadowionych i o bardzo wysokiej wytrzymałości.
Przeczytaj również: Zbrojenie ściany fundamentowej: Kluczowe zasady i najlepsze praktyki
Krok 3: Ocena otoczenia inwestycji hałas, wibracje i dostępna przestrzeń
Nie można zapominać o czynnikach zewnętrznych, które mają istotny wpływ na wybór technologii. Bliskość istniejącej zabudowy, obecność wrażliwych obiektów (np. zabytkowych budynków, szpitali) lub potrzeba minimalizacji hałasu i wibracji, często narzuca wybór technologii bezwibracyjnych, takich jak pale wiercone. Dostępna przestrzeń na placu budowy również odgrywa rolę w ciasnych lokalizacjach, gdzie manewrowanie ciężkim sprzętem jest utrudnione, preferowane mogą być mniejsze, bardziej mobilne maszyny, co wpływa na wybór metody palowania. Analiza otoczenia inwestycji pozwala na uniknięcie konfliktów i zapewnienie płynności prac.
