Strop Teriva to jedno z najczęściej wybieranych rozwiązań konstrukcyjnych w budownictwie jednorodzinnym. Jego popularność wynika z inteligentnego połączenia elementów prefabrykowanych z monolitycznymi, co znacząco przyspiesza montaż, a jednocześnie zapewnia solidną konstrukcję. Jednak klucz do bezpieczeństwa i trwałości każdej budowli leży w zrozumieniu jej fundamentów a w przypadku stropu, jest to jego przekrój. Bez dokładnej wiedzy o tym, z czego się składa i jak poszczególne elementy współpracują, trudno mówić o pewności co do jakości wykonania. Ten artykuł ma na celu przybliżenie Ci każdego aspektu budowy stropu Teriva, tak abyś mógł z pełną świadomością nadzorować prace lub podjąć świadome decyzje projektowe.
Strop Teriva od środka: Dlaczego zrozumienie jego przekroju to klucz do solidnej konstrukcji
Zrozumienie przekroju stropu Teriva jest absolutnie fundamentalne dla zapewnienia bezpieczeństwa i trwałości całej konstrukcji. To właśnie w tym detalu kryją się odpowiedzi na pytania o jego nośność, sztywność i odporność na obciążenia. W kolejnych sekcjach przeprowadzimy szczegółową analizę każdego elementu, który tworzy ten popularny system stropowy.
Co to jest strop Teriva i dlaczego jego budowa jest tak popularna?
Strop Teriva to rodzaj monolityczno-prefabrykowanego stropu gęstożebrowego, który składa się z prefabrykowanych belek kratownicowych, pustaków wypełniających oraz betonu wylewanego na budowie, znanego jako nadbeton. Jest to rozwiązanie niezwykle popularne w budownictwie mieszkaniowym jednorodzinnym, a jego sukces opiera się na kilku kluczowych zaletach. Po pierwsze, stosunkowo łatwy i szybki montaż, co jest ogromnym plusem na placu budowy. Po drugie, dobre właściwości akustyczne i termiczne, zwłaszcza gdy zastosowane zostaną pustaki wykonane z keramzytobetonu lub styropianu. Dodatkowo, system ten można dostosować do różnych rozpiętości, co czyni go uniwersalnym wyborem dla wielu projektów domów.
Przekrój stropu Teriva schemat, który musisz znać przed rozpoczęciem budowy

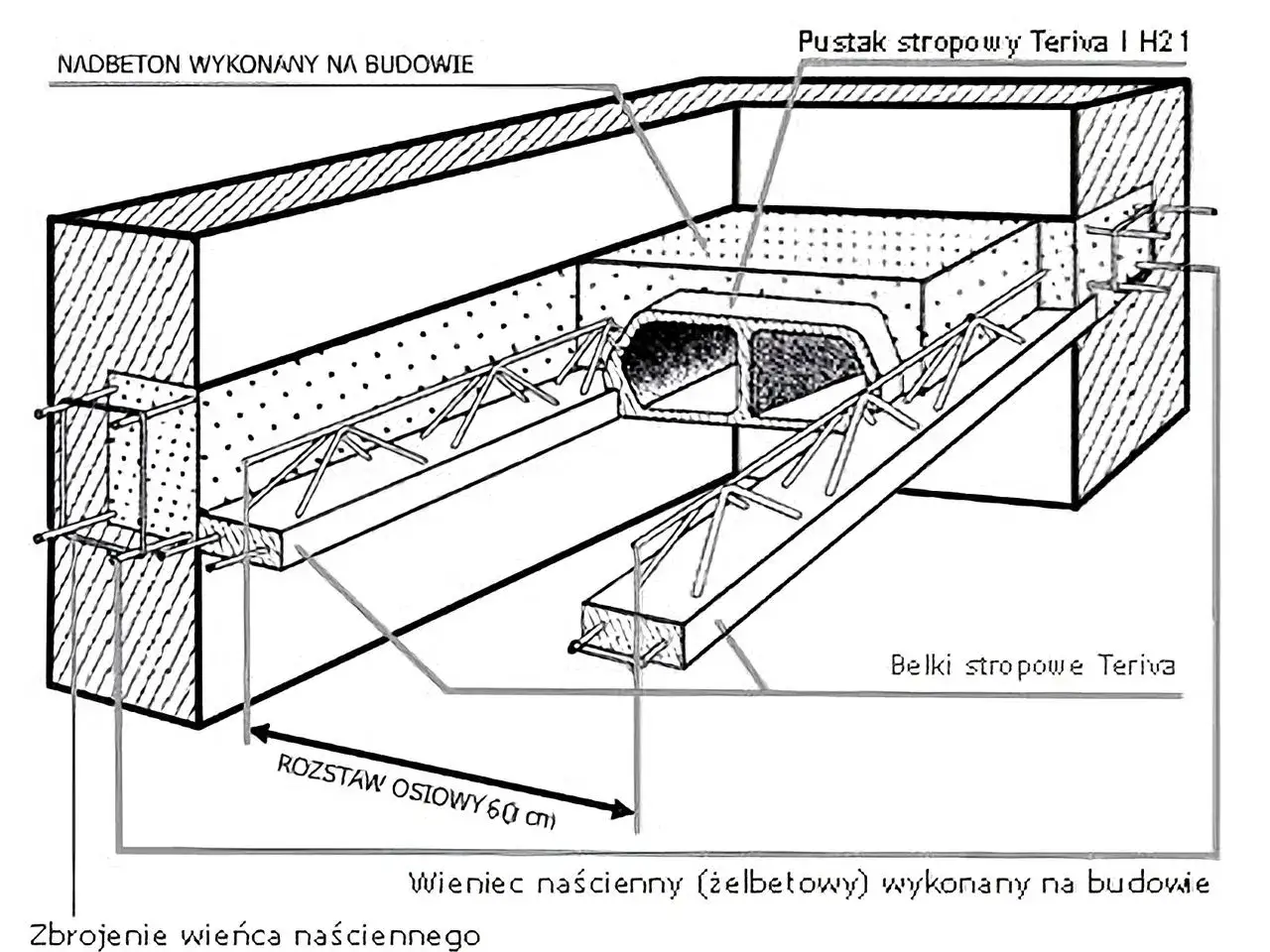

Przekrój stropu Teriva to nic innego jak jego poprzeczne cięcie, ukazujące wszystkie warstwy i elementy konstrukcyjne w ich wzajemnym ułożeniu. Zrozumienie tego schematu jest absolutnie kluczowe przed rozpoczęciem jakichkolwiek prac budowlanych. Na takim przekroju wyraźnie widać podstawowe komponenty: belki kratownicowe, pustaki stropowe, warstwę nadbetonu oraz ukryte zbrojenie. Każdy z tych elementów pełni ściśle określoną funkcję, a ich właściwe połączenie i wymiary decydują o tym, jak strop będzie pracował pod obciążeniem i jak długo zachowa swoje parametry. W dalszej części artykułu przyjrzymy się bliżej każdemu z tych kluczowych składników.
Anatomia stropu Teriva: Prześwietlamy każdy element widoczny na przekroju
Teraz, gdy już wiemy, jak ważny jest przekrój stropu, przejdźmy do szczegółowej analizy jego poszczególnych części. Zrozumienie roli i budowy każdego elementu jest niezbędne do prawidłowego wykonania i oceny jakości całej konstrukcji. To właśnie te detale decydują o tym, czy strop będzie bezpieczny i trwały.
Belka kratownicowa: Kręgosłup nośny całej konstrukcji
Belka kratownicowa to serce i kręgosłup nośny stropu Teriva. Składa się ona z dwóch głównych części: betonowej stopki o przekroju około 40x120 mm, która przenosi siły ściskające, oraz zatopionej w niej stalowej kratownicy, odpowiedzialnej za przenoszenie sił rozciągających. Rozstaw osiowy tych belek jest kluczowym parametrem konstrukcyjnym i zależy od konkretnego typu stropu, najczęściej wynosi 45 cm lub 60 cm. Stopka betonowa nie tylko przenosi obciążenia, ale także stanowi stabilne oparcie dla pustaków stropowych, ułatwiając ich montaż.
Pustak stropowy: Wypełnienie, które ma znaczenie dla wagi i izolacji
Pustaki stropowe pełnią rolę wypełnienia przestrzeni między belkami kratownicowymi. Choć nie są elementem konstrukcyjnym przenoszącym główne obciążenia, mają one znaczący wpływ na ogólną wagę stropu oraz jego właściwości izolacyjne. Najczęściej spotykamy pustaki wykonane z tradycyjnego betonu, ale coraz popularniejsze są te z keramzytobetonu lub nawet styropianu. Wybór lżejszych materiałów, takich jak keramzyt czy styropian, może znacząco poprawić izolacyjność termiczną i akustyczną stropu, a także zmniejszyć jego ciężar własny, co jest korzystne dla całej konstrukcji.
Nadbeton: Warstwa, która spaja wszystko w jedną, sztywną całość
Nadbeton to warstwa betonu wylewana na ułożonych belkach i pustakach, która pełni niezwykle ważną funkcję zespolenia całej konstrukcji. To właśnie nadbeton sprawia, że strop Teriva pracuje jako jednolita, sztywna płyta. Jego grubość jest zazwyczaj niewielka, wynosząca od 30 do 50 mm, w zależności od specyfiki danego typu stropu. Zaleca się stosowanie betonu o odpowiedniej klasie, minimum C12/15, a często nawet C20/25, zgodnie z wytycznymi projektowymi. Odpowiednia grubość i jakość nadbetonu są kluczowe dla prawidłowego rozkładu obciążeń i efektywnej współpracy wszystkich elementów stropu.
Zbrojenie w przekroju: Gdzie ukryta jest dodatkowa stal i jaką pełni rolę?
Oprócz stalowej kratownicy w belkach, strop Teriva często wykorzystuje dodatkowe zbrojenie, które znacząco podnosi jego wytrzymałość i trwałość. W warstwie nadbetonu najczęściej układana jest siatka stalowa, zazwyczaj wykonana z prętów o średnicy 4-5 mm z oczkami 250x250 mm. Jej zadaniem jest zapobieganie powstawaniu rys skurczowych w betonie oraz równomierne rozkładanie obciążeń na całej powierzchni stropu. Ponadto, w miejscach szczególnie narażonych na naprężenia, czyli przy podporach, stosuje się zbrojenie przypodporowe, które wzmacnia konstrukcję w newralgicznych punktach.

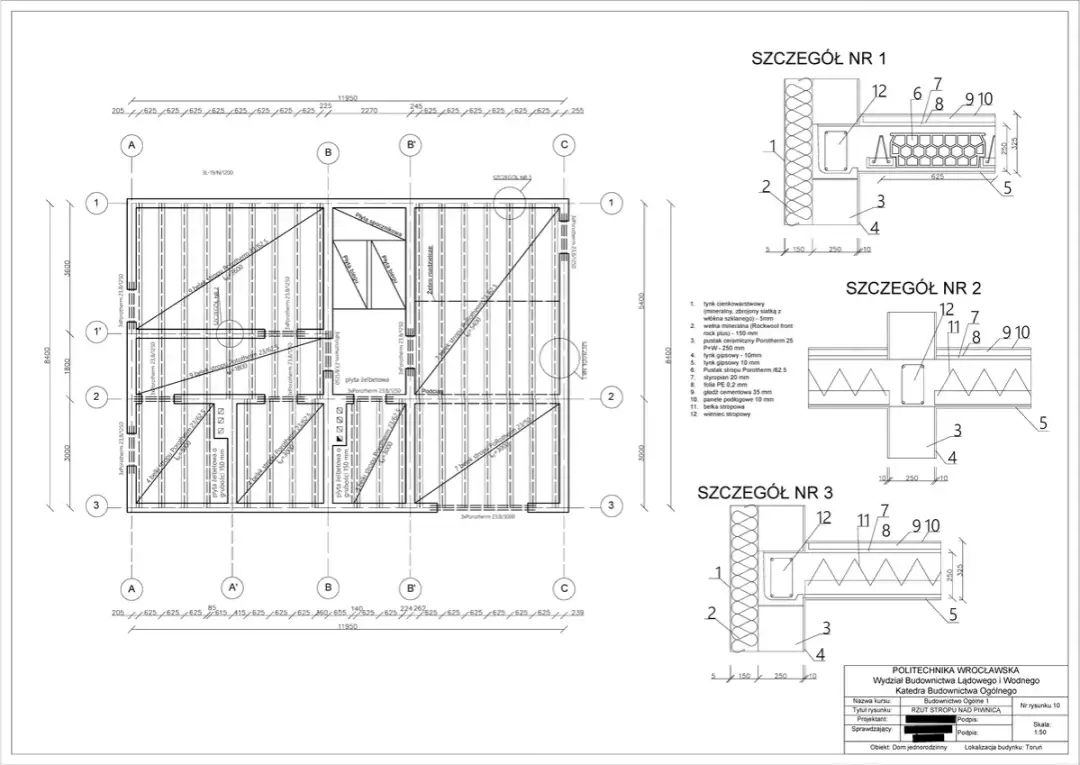

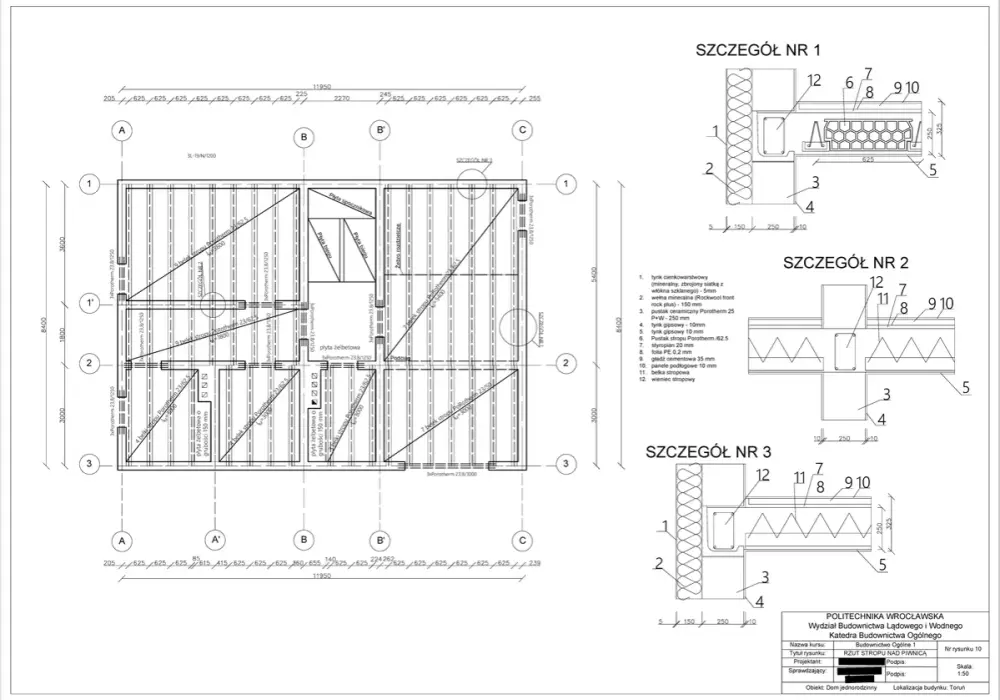

Przekrój stropu Teriva w praktyce: Wymiary i kluczowe parametry
Przejdźmy teraz do konkretnych liczb i wymiarów, które są niezbędne w praktycznym zastosowaniu stropu Teriva. Znajomość tych parametrów jest kluczowa zarówno na etapie projektowania, jak i podczas samego wykonawstwa, ponieważ bezpośrednio wpływają na wytrzymałość i funkcjonalność konstrukcji.
Jak wysoki jest strop Teriva? Analiza wysokości konstrukcyjnej (24 cm vs 34 cm)
Wysokość konstrukcyjna całego stropu Teriva jest parametrem zmiennym i zazwyczaj mieści się w przedziale od 24 cm do 34 cm. Różne typy stropów, oznaczone na przykład jako Teriva 4,0/1, 6,0 czy 8,0, charakteryzują się odmiennymi wysokościami. Te wartości są ściśle powiązane z przenoszonymi obciążeniami i rozpiętością, jaką strop ma pokonać. Wyższa konstrukcja zazwyczaj oznacza większą sztywność i nośność, co jest istotne przy większych obciążeniach lub dłuższych rozpiętościach.
Grubość nadbetonu: Ile betonu potrzeba i od czego zależy ta wartość?
Jak już wspomnieliśmy, grubość warstwy nadbetonu w stropie Teriva wynosi zazwyczaj od 30 do 50 mm. Ta wartość nie jest przypadkowa zależy ona od wielu czynników, w tym od konkretnego typu stropu Teriva, jego rozpiętości, przewidywanych obciążeń użytkowych oraz ogólnych wymagań projektowych. Odpowiednia grubość nadbetonu jest absolutnie kluczowa dla prawidłowego zespolenia wszystkich elementów konstrukcji i zapewnienia jej właściwej pracy jako spójnej całości.
Rozstaw belek (45 cm vs 60 cm): Jak wpływa na przekrój i wytrzymałość stropu?
Rozstaw osiowy belek kratownicowych w stropie Teriva wynosi najczęściej 45 cm lub 60 cm. Ten parametr ma bezpośredni wpływ na przekrój stropu i jego ogólną wytrzymałość. Większy rozstaw belek może oznaczać potrzebę zastosowania mocniejszych belek i pustaków, ale jednocześnie może zmniejszyć liczbę elementów potrzebnych do montażu, co potencjalnie przyspiesza prace. Wybór konkretnego rozstawu jest zawsze decyzją projektanta, podejmowaną na podstawie szczegółowej analizy obciążeń i rozpiętości, jaką strop ma przenieść.
Elementy specjalne na przekroju: Co jeszcze warto zauważyć?
Oprócz podstawowych komponentów, takich jak belki, pustaki i nadbeton, w przekroju stropu Teriva możemy spotkać również elementy specjalne. Mają one na celu wzmocnienie konstrukcji w określonych miejscach lub warunkach, a ich prawidłowe wykonanie jest równie ważne dla bezpieczeństwa i funkcjonalności całego stropu.
Żebro rozdzielcze: Czym jest i kiedy jego obecność na przekroju jest obowiązkowa?
Żebro rozdzielcze to element konstrukcyjny wylewany prostopadle do głównych belek stropowych, zbrojony dodatkowymi prętami stalowymi zazwyczaj jednym na górze i jednym na dole. Jego główną funkcją jest zapewnienie równomiernego rozkładu obciążeń między sąsiednie belki oraz zapobieganie zjawisku "klawiszowania" stropu, czyli nierównomiernego uginania się sąsiednich belek. Obecność żebra rozdzielczego na przekroju jest obowiązkowa w stropach o rozpiętości przekraczającej około 3,4 do 4 metrów. Warto zwrócić uwagę na zalecenia dotyczące ich projektowania i wykonania, na przykład te podawane przez "Betoniarnia Dopiewo", aby zapewnić ich skuteczne działanie.
Połączenie z wieńcem: Jak wygląda prawidłowe oparcie stropu na ścianie?
Prawidłowe połączenie stropu Teriva z wieńcem żelbetowym ściany jest kluczowe dla stabilności całej konstrukcji. Belki stropowe muszą być odpowiednio zakotwione w wieńcu, na długości określonej w projekcie zazwyczaj jest to minimum 8-10 cm. Takie zakotwienie zapewnia stabilne oparcie i efektywne przeniesienie obciążeń ze stropu na ściany nośne. Wieniec pełni rolę usztywniającą całą konstrukcję budynku, a jego połączenie ze stropem jest newralgicznym punktem, w którym często stosuje się dodatkowe zbrojenie przypodporowe.
Przekrój pod ścianką działową: Jak wzmocnić strop w newralgicznych miejscach?
W miejscach, gdzie na stropie mają być posadowione ciężkie ścianki działowe, szczególnie te murowane i ułożone prostopadle do belek stropowych, przekrój stropu Teriva wymaga dodatkowego wzmocnienia. Najczęściej polega to na zastosowaniu dodatkowych belek stropowych pod ścianką lub wykonaniu specjalnych żeber rozdzielczych o zwiększonej grubości i zbrojeniu. Takie działania zapobiegają nadmiernemu ugięciu stropu w tym punkcie i chronią przed powstawaniem pęknięć w ściankach działowych, co mogłoby negatywnie wpłynąć na estetykę i funkcjonalność pomieszczeń.
Najczęstsze błędy widoczne na przekroju: Czego unikać podczas montażu?
Nawet najlepiej zaprojektowany strop Teriva może okazać się wadliwy, jeśli podczas montażu popełnione zostaną błędy. W tej sekcji omówimy najczęściej występujące nieprawidłowości, które mogą być widoczne na przekroju lub mieć swoje poważne konsekwencje, oraz podpowiemy, jak ich unikać.
Zbyt cienka warstwa nadbetonu jakie są konsekwencje?
Zastosowanie zbyt cienkiej warstwy nadbetonu jest jednym z najpoważniejszych błędów, jakie można popełnić przy budowie stropu Teriva. Prowadzi to do osłabienia zespolenia całej konstrukcji, znacząco zmniejsza jej sztywność i nośność. Konsekwencje mogą być bardzo dotkliwe: od powstawania pęknięć w tynkach i posadzkach, przez nadmierne ugięcia stropu, aż po, w skrajnych przypadkach, jego awarię. Należy bezwzględnie przestrzegać grubości nadbetonu wskazanej w projekcie budowlanym.
Brak lub nieprawidłowe wykonanie żeber rozdzielczych
Szczególnie w przypadku stropów o większych rozpiętościach, brak lub nieprawidłowe wykonanie żeber rozdzielczych stanowi poważne ryzyko. Może to prowadzić do wspomnianego już "klawiszowania" stropu, czyli nierównomiernego uginania się sąsiednich belek. Efektem są pęknięcia w posadzkach i sufitach, co obniża komfort użytkowania pomieszczeń i negatywnie wpływa na estetykę. W dłuższej perspektywie może to również wpłynąć na bezpieczeństwo całej konstrukcji.
Przeczytaj również: Po jakim czasie można rozszalować strop? Kluczowe czynniki wpływające na czas
Niewłaściwe zakotwienie belek w wieńcu ukryte zagrożenie
Niewłaściwe zakotwienie belek kratownicowych w wieńcu żelbetowym to ukryte zagrożenie, które może mieć katastrofalne skutki. Jeśli belki nie są odpowiednio osadzone, połączenie stropu ze ścianami staje się słabe, co uniemożliwia prawidłowe przenoszenie obciążeń. Może to prowadzić do lokalnych uszkodzeń, a w najgorszym scenariuszu do poważnej awarii budowlanej. Długość zakotwienia oraz stosowanie odpowiedniego zbrojenia przypodporowego są absolutnie kluczowe dla zapewnienia stabilności i bezpieczeństwa.
