Płatew kalenicowa to kluczowy element konstrukcji dachu. Biegnie wzdłuż kalenicy i przenosi obciążenia z krokwi na ściany. Przy dużych rozpiętościach dachu wymaga dodatkowego podparcia. Kiedy jest ono potrzebne? Jak można je wykonać? Te pytania są istotne dla bezpieczeństwa i trwałości dachu.
Rozpiętość płatwi ma znaczenie. Do 9 metrów nie potrzebuje podparcia. Między 9 a 12 metrów wymagane są dwie płatwie na dwóch słupach. Podparcie można zrealizować na kilka sposobów: słupami, mieczami lub przez połączenie z krokwiami.
Kluczowe informacje:- Płatew kalenicowa przenosi obciążenia z krokwi na ściany
- Przy rozpiętości do 9 m nie wymaga podparcia
- Między 9 a 12 m potrzebne są dwie płatwie na dwóch słupach
- Metody podparcia: słupy, miecze, połączenie z krokwiami
- Prawidłowe podparcie zapewnia bezpieczeństwo i trwałość dachu

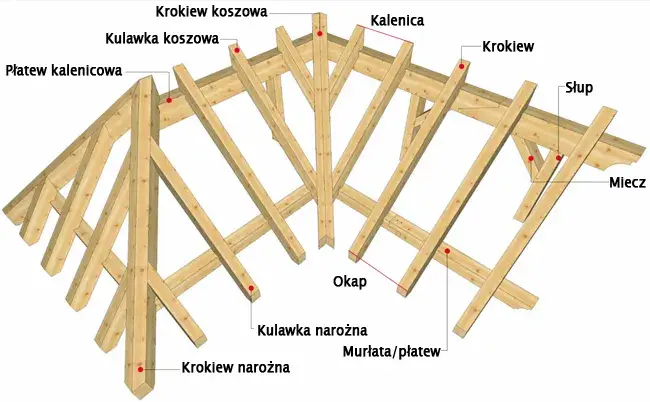

Czym jest płatew kalenicowa i jej funkcja w konstrukcji dachu
Płatew kalenicowa to kluczowy element konstrukcji dachu, biegnący wzdłuż jego najwyższej linii - kalenicy. Stanowi ona główne podparcie dla krokwi, tworząc solidny szkielet całej struktury dachowej.
Rola płatwi kalenicowej bez podparcia jest nieoceniona w przenoszeniu obciążeń. Przyjmuje ona na siebie ciężar krokwi, pokrycia dachowego oraz dodatkowe obciążenia, takie jak śnieg czy wiatr. Następnie rozprowadza te siły równomiernie na ściany lub słupy nośne budynku. Ta funkcja dystrybucji obciążeń jest kluczowa dla zachowania integralności całej konstrukcji dachu.
Znaczenie płatwi kalenicowej bez słupów dla stabilności konstrukcji trudno przecenić. Zapewnia ona nie tylko pionowe podparcie, ale także usztywnia całą konstrukcję dachu w płaszczyźnie poziomej. Dzięki temu dach zachowuje swój kształt i odporność na siły boczne, takie jak podmuchy wiatru.
Maksymalna rozpiętość płatwi kalenicowej bez dodatkowego podparcia
Kluczowym parametrem dla konstrukcji dachu bez podparcia jest maksymalna rozpiętość płatwi kalenicowej. Ogólnie przyjmuje się, że bezpieczna maksymalna długość płatwi bez podparcia to 9 metrów. Ta wartość wynika z obliczeń inżynieryjnych, uwzględniających typowe obciążenia i właściwości materiałów budowlanych. Przekroczenie tego limitu może prowadzić do nadmiernych ugięć lub nawet awarii konstrukcji.
| Rozpiętość | Podparcie | Uwagi |
| Do 9 m | Nie wymagane | Standardowe rozwiązanie dla większości domów jednorodzinnych |
| 9-12 m | Dwie płatwie na dwóch słupach | Konieczne dla zachowania stabilności konstrukcji |
| Powyżej 12 m | Indywidualny projekt | Wymaga szczegółowych obliczeń i specjalnych rozwiązań |
Czynniki wpływające na konieczność podparcia płatwi kalenicowej
- Rozpiętość dachu
- Obciążenia stałe i zmienne
- Materiał wykonania płatwi
- Kąt nachylenia dachu
- Lokalizacja budynku
Rozpiętość dachu jest kluczowym czynnikiem. Im większa, tym większe siły działają na płatew, zwiększając ryzyko ugięcia lub uszkodzenia.
Obciążenia stałe i zmienne znacząco wpływają na płatew kalenicową bez podparcia. Ciężar pokrycia dachowego, instalacji oraz śniegu i wiatru muszą być uwzględnione w obliczeniach.
Materiał wykonania płatwi determinuje jej wytrzymałość. Stal pozwala na większe rozpiętości niż drewno, ale jest cięższa i droższa.
Kąt nachylenia dachu wpływa na rozkład sił. Bardziej strome dachy lepiej odprowadzają obciążenia na ściany, odciążając płatew.
Lokalizacja budynku określa strefy obciążenia śniegiem i wiatrem. W rejonach górskich konieczne może być dodatkowe wzmocnienie konstrukcji.
Jak obciążenie śniegiem i wiatrem wpływa na płatew kalenicową?
Obciążenia atmosferyczne mają znaczący wpływ na płatew dachową samonośną. Śnieg zwiększa obciążenie pionowe, szczególnie na płaskich lub lekko nachylonych dachach. Wiatr z kolei może powodować ssanie lub parcie, generując siły poziome i pionowe. Te dodatkowe obciążenia mogą znacząco zwiększyć naprężenia w płatwi kalenicowej.
Rejony górskie i nadmorskie są szczególnie narażone na zwiększone obciążenia. W Tatrach czy na wybrzeżu Bałtyku konieczne jest stosowanie wzmocnionych konstrukcji dachowych, często z dodatkowym podparciem płatwi kalenicowej.
Alternatywne metody wzmacniania płatwi kalenicowej bez podparcia
Gdy klasyczne podparcie nie jest możliwe, istnieją alternatywne metody wzmacniania płatwi kalenicowej bez podparcia. Pozwalają one zwiększyć nośność i stabilność konstrukcji bez ingerencji w przestrzeń poddasza.
- Zastosowanie płatwi o przekroju skrzynkowym
- Wzmocnienie płatwi stalowymi ściągami
- Użycie kompozytowych materiałów wysokiej wytrzymałości
- Integracja płatwi z systemem kratownic dachowych
Płatwie o przekroju skrzynkowym mają zwiększoną sztywność. Dzięki optymalnemu rozłożeniu materiału, mogą przenosić większe obciążenia przy mniejszym ciężarze własnym.
Stalowe ściągi to efektywny sposób na zwiększenie nośności płatwi. Montowane ukośnie, przenoszą część obciążeń na ściany, odciążając samą płatew.
Kompozyty, takie jak włókna węglowe, oferują wyjątkową wytrzymałość przy niskiej wadze. Mogą być stosowane do wzmacniania istniejących płatwi lub jako główny materiał konstrukcyjny.
Wzmacnianie płatwi kalenicowej przez łączenie z krokwiami
Technika łączenia płatwi z krokwiami polega na stworzeniu sztywnego połączenia między tymi elementami. Wykorzystuje się do tego specjalne łączniki stalowe lub wzmocnione połączenia ciesielskie. Dzięki temu krokwie aktywnie uczestniczą w przenoszeniu obciążeń, odciążając płatew.
Zaletą tego rozwiązania jest zwiększenie sztywności całej konstrukcji bez konieczności stosowania dodatkowych podpór. Wadą może być jednak skomplikowany montaż i potencjalne trudności przy ewentualnych naprawach dachu.
Ryzyko i konsekwencje braku podparcia przy dużych rozpiętościach
Brak odpowiedniego podparcia płatwi kalenicowej bez podparcia przy dużych rozpiętościach niesie ze sobą poważne zagrożenia. Nadmierne ugięcie płatwi może prowadzić do pęknięć pokrycia dachowego i przecieków. W skrajnych przypadkach może dojść do załamania się konstrukcji dachu, co stanowi bezpośrednie zagrożenie dla bezpieczeństwa mieszkańców. Dodatkowo, trwałe odkształcenia płatwi mogą powodować problemy z otwieraniem okien dachowych i drzwi.
- Przecieki i uszkodzenia pokrycia dachowego
- Pękanie wewnętrznych ścian działowych
- Problemy z funkcjonowaniem stolarki dachowej
- Zwiększone koszty ogrzewania z powodu nieszczelności
Jak rozpoznać problemy z niepodpartą płatwią kalenicową?
Widoczne ugięcie linii kalenicy to pierwszy sygnał ostrzegawczy. Jeśli dach wygląda na "zapadnięty" w środku, może to wskazywać na przeciążenie płatwi.
Pęknięcia na sufitach i ścianach szczytowych często sygnalizują problemy z konstrukcją dachu. Mogą one pojawić się, gdy płatew kalenicowa ulega nadmiernemu ugięciu.
Trudności z otwieraniem i zamykaniem okien dachowych mogą wynikać z deformacji konstrukcji. Jeśli ramy okienne tracą prostopadłość, jest to często efekt ugięcia płatwi.
Przecieki w okolicy kalenicy, nawet przy stosunkowo nowym pokryciu, mogą świadczyć o problemach z płatwią. Deformacja konstrukcji może prowadzić do rozszczelnienia pokrycia dachowego.
Analiza kosztów: płatew kalenicowa z podparciem vs bez podparcia
Koszty materiałów dla płatwi kalenicowej bez podparcia są zazwyczaj niższe, gdyż eliminujemy wydatki na słupy i dodatkowe elementy mocujące. Jednak sama płatew musi być wykonana z mocniejszego (i często droższego) materiału, aby sprostać większym obciążeniom. W przypadku konstrukcji z podparciem, możemy użyć lżejszej płatwi, ale dochodzą koszty słupów i elementów łączących.
Jeśli chodzi o robociznę, montaż płatwi kalenicowej bez słupów jest zwykle szybszy i prostszy. Nie wymaga precyzyjnego ustawiania i poziomowania słupów, co przekłada się na niższe koszty pracy. Konstrukcja z podparciem wymaga więcej czasu na montaż, ale może być łatwiejsza w przypadku mniej doświadczonych ekip.
W perspektywie długoterminowej, płatew bez podparcia może generować wyższe koszty utrzymania. Potencjalne problemy z ugięciem czy konieczność wzmocnień w przyszłości mogą przewyższyć początkowe oszczędności. Konstrukcja z podparciem, choć droższa na starcie, często okazuje się bardziej ekonomiczna w dłuższym okresie.
Zalety stosowania płatwi kalenicowej bez podparcia
- Większa swoboda aranżacji przestrzeni poddasza
- Uproszczony proces budowy
- Lepsza izolacja termiczna dachu
- Niższe początkowe koszty materiałów i robocizny
- Możliwość zastosowania w budynkach o nietypowej konstrukcji
Brak słupów podpierających daje pełną swobodę w projektowaniu wnętrz poddasza. Pozwala to na stworzenie otwartych, przestronnych pomieszczeń bez ograniczeń konstrukcyjnych.
Uproszczony proces budowy przekłada się na szybszą realizację inwestycji. Eliminacja etapu montażu słupów i ich precyzyjnego poziomowania znacząco przyspiesza prace.
Ciągła warstwa izolacji, nieprzerywana słupami, zapewnia lepszą termoizolacyjność dachu. Przekłada się to na niższe koszty ogrzewania i lepszy komfort termiczny.
Początkowe oszczędności na materiałach i robociźnie mogą być znaczące. Brak konieczności zakupu i montażu słupów oraz dodatkowych elementów łączących obniża koszty inwestycji.
Płatew kalenicowa bez podparcia sprawdza się w budynkach o nietypowej konstrukcji. Umożliwia realizację odważnych projektów architektonicznych, gdzie tradycyjne rozwiązania byłyby trudne do zastosowania.
Wady i ograniczenia płatwi kalenicowej bez podparcia
- Ograniczenie maksymalnej rozpiętości dachu
- Wyższe wymagania co do jakości materiałów
- Potencjalnie większe ugięcia konstrukcji
- Ograniczona możliwość adaptacji poddasza w przyszłości
- Wyższe koszty w przypadku konieczności późniejszego wzmocnienia
Głównym ograniczeniem jest maksymalna bezpieczna rozpiętość dachu. Przy większych odległościach konieczne staje się zastosowanie podparcia lub bardziej zaawansowanych rozwiązań konstrukcyjnych.
Materiały użyte do wykonania niepodpartej płatwi muszą spełniać wyższe standardy wytrzymałościowe. Przekłada się to na wyższe koszty i mniejszą dostępność odpowiednich elementów.
Konstrukcja bez podparcia jest bardziej podatna na ugięcia. Może to prowadzić do problemów estetycznych i funkcjonalnych, takich jak trudności z otwieraniem okien dachowych.
Ograniczona możliwość adaptacji poddasza w przyszłości wynika z braku dodatkowych punktów podparcia. Późniejsze zmiany, takie jak dodanie okien dachowych czy zmiana układu pomieszczeń, mogą być utrudnione.
W przypadku pojawienia się problemów konstrukcyjnych, koszty wzmocnienia płatwi kalenicowej bez podparcia mogą być znacznie wyższe niż przy tradycyjnym rozwiązaniu. Często wiąże się to z koniecznością ingerencji w już wykończone wnętrza.
Czy płatew kalenicowa bez podparcia jest odpowiednia dla każdego dachu?
Płatew kalenicowa bez słupów nie jest uniwersalnym rozwiązaniem. Świetnie sprawdza się w domach jednorodzinnych o standardowej rozpiętości dachu do 9 metrów. Dla dachów o większej rozpiętości lub skomplikowanej geometrii, tradycyjne podparcie może okazać się konieczne. Dachy płaskie lub o minimalnym nachyleniu również mogą wymagać dodatkowego wsparcia ze względu na zwiększone obciążenia śniegiem.
W budynkach przemysłowych czy halach, gdzie rozpiętości są znacznie większe, płatew kalenicowa bez podparcia rzadko znajduje zastosowanie. Tam konieczne są zaawansowane rozwiązania inżynieryjne, takie jak kratownice czy dźwigary.
Wybór odpowiedniego rozwiązania zawsze powinien być poprzedzony dokładną analizą. Dla typowych domów jednorodzinnych, kalenica bez podparcia często jest optymalnym wyborem. W przypadku bardziej wymagających konstrukcji, warto skonsultować się z doświadczonym projektantem, który dobierze najlepsze rozwiązanie, uwzględniając specyfikę budynku, lokalne warunki klimatyczne i oczekiwania inwestora.
Kluczowe aspekty stosowania płatwi kalenicowej bez podparcia
Płatew kalenicowa bez podparcia to rozwiązanie, które oferuje wiele korzyści, ale również niesie ze sobą pewne ograniczenia. Jej zastosowanie jest optymalne dla dachów o rozpiętości do 9 metrów, zapewniając swobodę aranżacji przestrzeni poddasza i uproszczenie procesu budowy.
Decyzja o wyborze konstrukcji dachu bez podparcia powinna być poprzedzona dokładną analizą, uwzględniającą takie czynniki jak obciążenia atmosferyczne, materiał wykonania płatwi czy lokalizacja budynku. Warto pamiętać, że choć początkowo może być tańsza, w dłuższej perspektywie może generować dodatkowe koszty związane z ewentualnymi wzmocnieniami czy naprawami.
Dla inwestorów kluczowe jest zrozumienie, że płatew kalenicowa bez słupów nie jest rozwiązaniem uniwersalnym. W przypadku większych rozpiętości czy skomplikowanych konstrukcji dachowych, tradycyjne podparcie lub zaawansowane rozwiązania inżynieryjne mogą okazać się niezbędne. Zawsze warto skonsultować się z doświadczonym projektantem, aby dobrać optymalne rozwiązanie dla konkretnego budynku.
