Strop Ackermana: Przekrój, wymiary i kluczowe cechy konstrukcji

Strop Ackermana, choć wywodzi się z początków XX wieku, wciąż stanowi ważny element polskiego budownictwa, zwłaszcza w kontekście remontów i adaptacji. Ten artykuł to kompleksowy przewodnik po jego budowie, parametrach technicznych i praktycznych aspektach, niezbędny dla każdego, kto chce dogłębnie zrozumieć tę konstrukcję.

Strop Ackermana: dlaczego wciąż warto znać ten klasyk budownictwa?

Strop Ackermana to jedno ze starszych, ale wciąż stosowanych rozwiązań w polskim budownictwie, głównie w domach jednorodzinnych. Jego konstrukcja, choć znana od lat, nadal oferuje solidne parametry i jest często spotykana w istniejących budynkach. Zrozumienie jego budowy i właściwości jest kluczowe dla inżynierów, wykonawców oraz właścicieli nieruchomości, którzy planują remonty, adaptacje lub po prostu chcą lepiej poznać konstrukcję, po której stąpają.

Historyczny rys i współczesne zastosowania w domach jednorodzinnych

Strop Ackermana zyskał popularność na początku XX wieku jako efektywne rozwiązanie konstrukcyjne, które można było wykonać bezpośrednio na budowie. Jego prostota wykonania i dobre właściwości nośne sprawiły, że stał się powszechnie stosowany w budownictwie mieszkaniowym, zwłaszcza w domach jednorodzinnych budowanych w okresie międzywojennym i wczesnym PRL-u. Do dziś jest często spotykany w starszym budownictwie, gdzie stanowi podstawę stropów nad piwnicami, parterem czy poddaszem. Jego trwałość i możliwość adaptacji do różnych warunków sprawiają, że jest to konstrukcja, która przetrwała próbę czasu.

Kiedy analiza przekroju stropu Ackermana staje się kluczowa? (Remonty, adaptacje, ocena techniczna)

Dogłębna analiza przekroju stropu Ackermana jest absolutnie niezbędna w wielu sytuacjach. Podczas remontów starych budynków pozwala ocenić stan techniczny konstrukcji i zaplanować niezbędne naprawy. W przypadku adaptacji poddaszy, gdzie często wprowadza się nowe obciążenia, zrozumienie przekroju jest kluczowe dla zapewnienia bezpieczeństwa. Podobnie przy zmianach funkcji pomieszczeń, planowaniu nowych otworów instalacyjnych czy ocenie stanu technicznego całej konstrukcji bez wiedzy o wewnętrznej budowie stropu, wszelkie prace mogą prowadzić do poważnych konsekwencji konstrukcyjnych.

Przekrój stropu Ackermana pod lupą: Co kryje się w jego strukturze?

Strop Ackermana to monolityczny strop gęstożebrowy, którego konstrukcja jest w całości wykonywana na placu budowy. Jego przekrój poprzeczny ujawnia sprytne połączenie kilku kluczowych elementów, które wspólnie tworzą wytrzymałą i funkcjonalną całość.

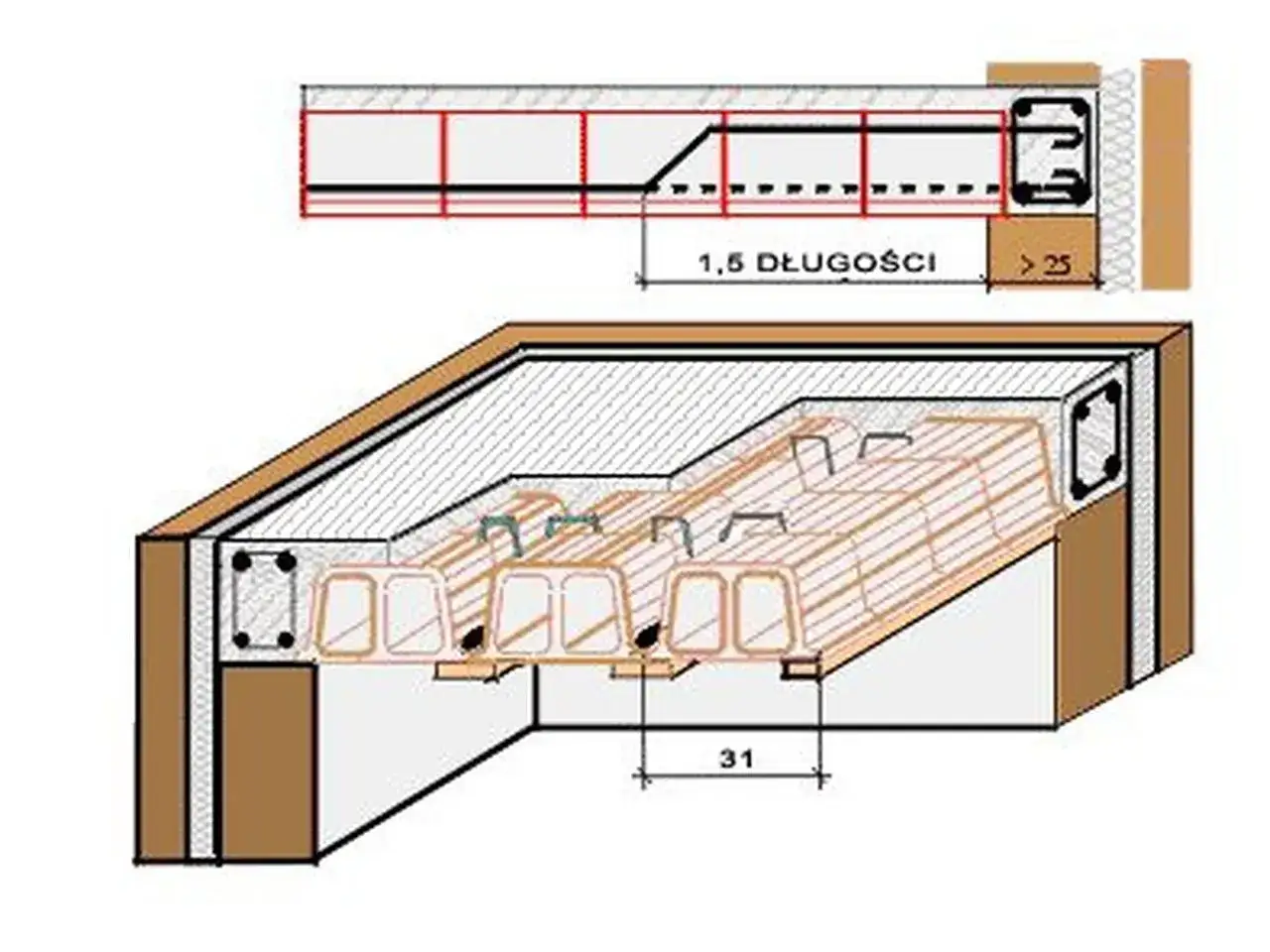

Warstwa po warstwie: Wizualizacja przekroju poprzecznego z opisem

Przyjrzyjmy się bliżej poszczególnym warstwom stropu Ackermana, tak jakbyśmy analizowali rysunek techniczny. Każdy element ma swoją specyficzną rolę i materiał wykonania, a ich współdziałanie decyduje o właściwościach całej konstrukcji.

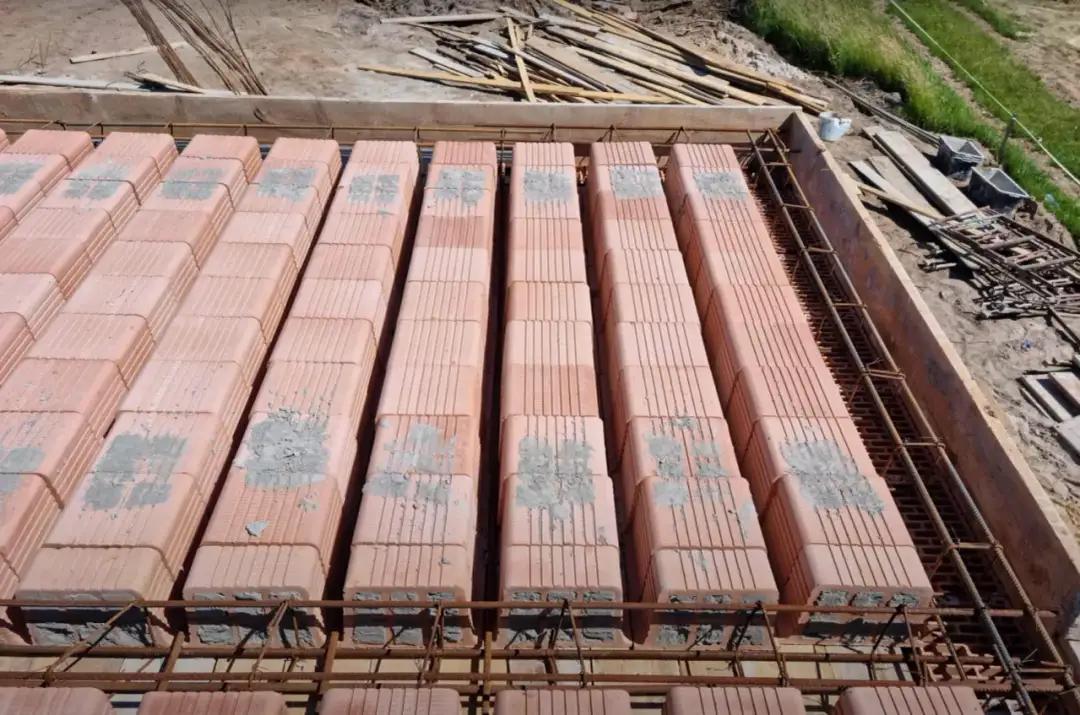

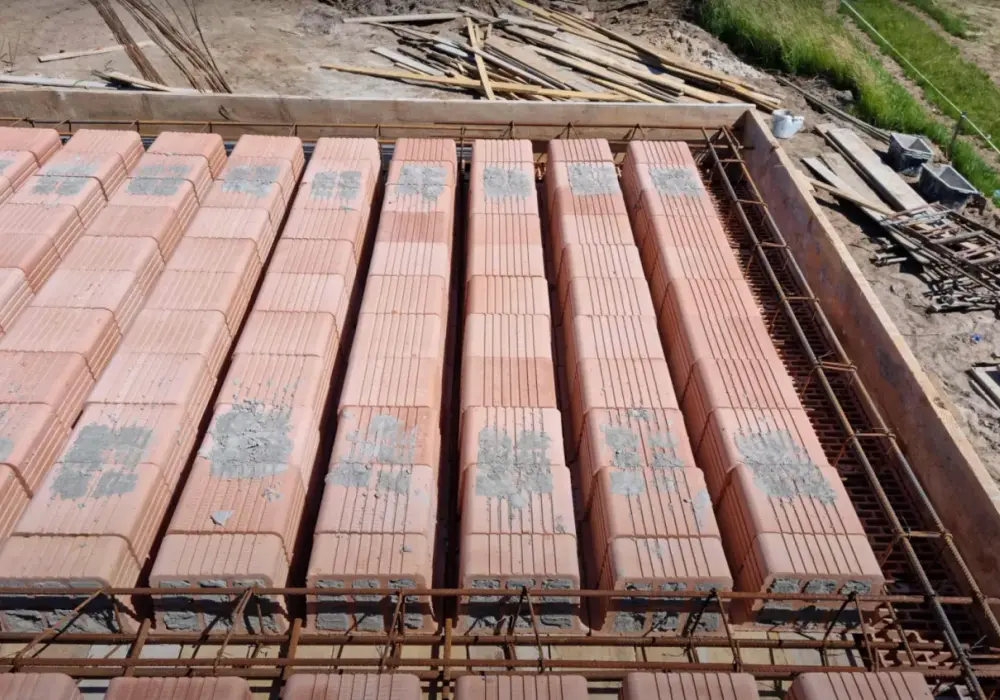

Pustak ceramiczny: nie tylko wypełnienie, ale i szalunek tracony

Pustaki ceramiczne stanowią podstawowy element wypełniający przestrzenie między żebrami. Pełnią one podwójną rolę: po pierwsze, stanowią wypełnienie, które zmniejsza ilość potrzebnego betonu i tym samym ciężar stropu. Po drugie, działają jako szalunek tracony beton wylewany na pustaki i między nimi tworzy monolityczną strukturę, a pustaki pozostają na stałe w konstrukcji. Najczęściej stosuje się pustaki o wysokości 18 cm, 20 cm lub 22 cm. Ich wysokość dobierana jest w zależności od wymaganej nośności i rozpiętości stropu, co bezpośrednio przekłada się na całkowitą grubość konstrukcji.

Żebro żelbetowe: serce nośne konstrukcji: wymiary i zbrojenie

Żebra żelbetowe to kluczowe elementy nośne stropu Ackermana. Są one formowane na budowie w przestrzeniach pomiędzy pustakami, tworząc pionowe belki przenoszące obciążenia. Typowy rozstaw osiowy tych żeber wynosi 31 cm, a ich obliczeniowa szerokość to zazwyczaj 7 cm. Zbrojenie główne żeber wykonuje się najczęściej z pojedynczych prętów stalowych o średnicy od 10 do 16 mm, w zależności od obliczeniowych potrzeb i rozpiętości stropu. To właśnie te żebra, wraz ze swoim zbrojeniem, przenoszą większość obciążeń na podpory.

Płyta nadbetonu: warstwa wieńcząca, która spaja całość

Płyta nadbetonu to warstwa betonu, wylewana na wierzchu pustaków i żeber. Najczęściej stosuje się beton klasy C16/20 lub C20/25, a jej grubość wynosi od 3 do 4 cm. Kluczową rolą płyty nadbetonu jest integracja całej konstrukcji. Zapewnia ona sztywność stropu i umożliwia współpracę poszczególnych elementów pustaków i żeber jako jednolitej całości. Warto zaznaczyć, że w przypadku bardzo małych obciążeń użytkowych, na przykład do 1,5 kN/m², możliwe jest wykonanie stropu bez płyty nadbetonu, co jednak wymaga dokładnej analizy inżynierskiej.

Kluczowe parametry techniczne wynikające z budowy stropu

Budowa stropu Ackermana, którą omówiliśmy, bezpośrednio przekłada się na jego kluczowe parametry techniczne. Zrozumienie tych wartości jest niezbędne do prawidłowego projektowania, wykonania i użytkowania tej konstrukcji.

Wysokość konstrukcyjna: Jak wysokość pustaka i grubość nadbetonu wpływają na całość?

Całkowita wysokość konstrukcyjna stropu Ackermana jest sumą wysokości zastosowanego pustaka ceramicznego oraz grubości płyty nadbetonu. Typowo mieści się ona w przedziale od 21 do 26 cm. Wybór wyższej wysokości pustaka lub grubszej warstwy nadbetonu pozwala na zwiększenie nośności stropu i jego sztywności, ale jednocześnie zwiększa jego ciężar własny i wysokość kondygnacji. Precyzyjne określenie tej wysokości jest ważne przy projektowaniu wysokości pomieszczeń i całej bryły budynku.

Typowy rozstaw żeber (31 cm): standard, który definiuje konstrukcję

Standardowy rozstaw osiowy żeber wynoszący 31 cm jest jedną z najbardziej charakterystycznych cech stropu Ackermana. Ten wymiar wynika z typowych wymiarów pustaków ceramicznych, które są układane w taki sposób, aby pomiędzy nimi powstały przestrzenie o szerokości około 7 cm na żebra. Taki rozstaw pozwala na efektywne przenoszenie obciążeń i współpracę pustaków jako wypełnienia z żebrami jako elementami nośnymi.

Ciężar własny a nośność: co musisz wiedzieć przed obciążeniem stropu?

Średni ciężar własny konstrukcji stropu Ackermana wynosi około 2,65 kN/m² (co odpowiada około 270 kg/m²) dla typowej konfiguracji z pustakiem o wysokości 18 cm i 3 cm warstwą nadbetonu. Nośność użytkowa stropu jest wartością zależną od rozpiętości, konfiguracji zbrojenia oraz klasy betonu. Najczęściej przyjmuje się wartości w przedziale od 3,35 do 4,5 kN/m². Te parametry są kluczowe przy ocenie możliwości obciążenia stropu, na przykład przez ciężkie meble, ściany działowe czy urządzenia.

Maksymalna rozpiętość: granice możliwości stropu Ackermana

Stropy Ackermana są projektowane zazwyczaj dla rozpiętości od 2,7 metra do maksymalnie 6,5 metra. Przekroczenie tej górnej granicy wymaga zastosowania specjalnych rozwiązań konstrukcyjnych, takich jak zwiększone zbrojenie, wyższe pustaki lub dodatkowe podparcia, co może znacząco wpłynąć na koszt i złożoność wykonania. Ograniczenie rozpiętości jest związane z wytrzymałością materiałów i sztywnością konstrukcji.

Wykonanie w praktyce: Zrozumienie procesu przez pryzmat przekroju

Proces wykonania stropu Ackermana, choć pozornie prosty, wymaga precyzji na każdym etapie. Sposób, w jaki poszczególne elementy są łączone i betonowane, ma bezpośredni wpływ na ostateczny kształt i właściwości przekroju stropu.

Dlaczego pełne deskowanie jest niezbędne i jak wpływa na prace?

Wykonanie stropu Ackermana wymaga zastosowania pełnego deskowania. Jest to tymczasowa konstrukcja wsporcza, która podtrzymuje pustaki i świeżo wylany beton aż do momentu, gdy beton uzyska wystarczającą wytrzymałość, aby sam utrzymać swój ciężar. Proces ten trwa zazwyczaj od 2 do 4 tygodni, w zależności od warunków atmosferycznych i rodzaju betonu. Pełne deskowanie jest kluczowe dla stabilności konstrukcji w trakcie jej budowy i zapobiega deformacjom, które mogłyby osłabić strop. Wpływa ono również na harmonogram prac, wymagając odpowiedniego zaplanowania czasu na deskowanie, betonowanie i późniejsze rozdeskowanie.

Zbrojenie wieńca i jego połączenie z żebrami: detal widoczny na przekroju

Choć na uproszczonym przekroju stropu Ackermana nie zawsze widać szczegóły zbrojenia wieńców, są one niezwykle ważne dla całej konstrukcji. Wieńce żelbetowe, wykonane na obrzeżach stropu, stanowią jego usztywnienie i łączą go z innymi elementami konstrukcyjnymi budynku. Prawidłowe zbrojenie wieńca i jego połączenie z żebrami stropowymi zapewnia integralność całej konstrukcji, przenosząc siły i zapobiegając pękaniu na krawędziach. Błędy w tym zakresie mogą prowadzić do osłabienia stropu i problemów konstrukcyjnych.

Betonowanie: Jak powstaje monolityczna współpraca elementów?

Proces betonowania jest kluczowy dla uzyskania monolitycznej konstrukcji stropu Ackermana. Beton jest wylewany na ułożone pustaki i wystające z nich zbrojenie żeber. W trakcie wibrowania betonu wypełnia on wszystkie przestrzenie, tworząc jednolitą strukturę, w której pustaki i żebra współpracują ze sobą. Użycie odpowiedniej klasy betonu, najczęściej C16/20 lub C20/25, oraz właściwa pielęgnacja betonu po wylaniu (np. utrzymanie odpowiedniej wilgotności) są niezbędne do uzyskania wymaganej wytrzymałości i trwałości stropu.

Diagnostyka i modernizacja starego stropu Ackermana

Stropy Ackermana często spotykamy w starszych budynkach, gdzie ich stan techniczny może wymagać oceny i ewentualnej modernizacji. Wiedza o przekroju stropu jest tutaj nieoceniona.

Na co zwrócić uwagę podczas oględzin? Typowe usterki i "klawiszowanie"

Podczas oględzin stropu Ackermana należy zwrócić uwagę na szereg potencjalnych usterek. Jedną z częstszych jest "klawiszowanie", czyli nierównomierne ugięcia pustaków, które mogą objawiać się jako widoczne nierówności na powierzchni stropu. Inne typowe problemy to pęknięcia betonu, zarysowania, ślady zawilgocenia, a także korozja zbrojenia, szczególnie w miejscach narażonych na wilgoć. Każda z tych usterek może świadczyć o osłabieniu konstrukcji i wymaga dokładnej analizy inżynierskiej, aby ocenić jej przyczyny i skutki.

Czy można zwiększyć nośność istniejącego stropu Ackermana?

Tak, w wielu przypadkach można zwiększyć nośność istniejącego stropu Ackermana. Metody wzmocnienia obejmują między innymi wykonanie dodatkowej warstwy nadbetonu z nowym zbrojeniem, zastosowanie dodatkowego zbrojenia w istniejących żebrach, a także podparcie stropu nowymi elementami konstrukcyjnymi, np. słupami lub dodatkowymi belkami. Każda taka ingerencja wymaga jednak szczegółowej analizy inżynierskiej, przeprowadzonej przez uprawnionego konstruktora, aby dobrać odpowiednie rozwiązanie i zapewnić bezpieczeństwo.

Przeczytaj również: Jak układać styropian na stropie, aby uniknąć błędów i strat ciepła

Wykonanie otworów instalacyjnych: gdzie i jak, by nie osłabić konstrukcji?

Wykonanie otworów instalacyjnych w stropie Ackermana wymaga szczególnej ostrożności. Najbardziej newralgiczne miejsca to okolice żeber żelbetowych oraz wieńców, które są kluczowymi elementami nośnymi. Należy unikać wykonywania dużych otworów w pobliżu tych elementów. Jeśli istnieje konieczność wykonania otworu, zaleca się wykonanie go w pustaku ceramicznym, a w przypadku większych otworów zastosowanie specjalnych wzmocnień wokół krawędzi, np. poprzez wykonanie dodatkowego nadproża lub wzmocnienie krawędzi żelbetowych. Zawsze warto skonsultować takie prace z konstruktorem.
