Studzienki kanalizacyjne betonowe to kluczowe elementy systemów odprowadzania ścieków. Umożliwiają dostęp do sieci, inspekcje i konserwację. Wykonane z betonu, są trwałe i odporne na uszkodzenia. Występują w różnych typach, takich jak przelotowe, zbiorcze czy energochłonne. Ich budowa obejmuje właz, kręgi i kinetę ściekową. Studzienki muszą spełniać normy techniczne i są stosowane w kanalizacji sanitarnej, deszczowej i przemysłowej.
Najważniejsze informacje:- Studzienki kanalizacyjne służą do inspekcji i konserwacji sieci
- Beton to popularny materiał do ich produkcji ze względu na trwałość
- Istnieją różne rodzaje studzienek: przelotowe, zbiorcze, energochłonne
- Główne elementy to właz, kręgi i kineta ściekowa
- Wykonane są z betonu klasy minimum B45
- Muszą spełniać normę PN-EN 476
- Stosowane w systemach sanitarnych, deszczowych i przemysłowych
Czym jest studzienka kanalizacyjna betonowa?
Studzienka kanalizacyjna betonowa to kluczowy element infrastruktury wodno-ściekowej, umożliwiający dostęp do sieci kanalizacyjnej w celach inspekcji i konserwacji. Wykonana z wysokiej jakości betonu, zapewnia trwałość i odporność na różnorodne warunki eksploatacyjne.
Główne zastosowania studzienek kanalizacyjnych betonowych obejmują:
- Systemy kanalizacji sanitarnej
- Sieci kanalizacji deszczowej
- Instalacje kanalizacji ogólnospławnej
- Systemy drenarskie
- Kanalizacje przemysłowe
Studzienki kanalizacyjne betonowe wyróżniają się wysoką wytrzymałością mechaniczną, odpornością na agresywne środowisko chemiczne oraz długim okresem eksploatacji. Ich prefabrykowana konstrukcja umożliwia szybki montaż, co znacząco redukuje koszty instalacji. Dodatkowo, beton jako materiał naturalny, doskonale integruje się z otoczeniem, minimalizując wpływ na środowisko.
Rodzaje studzienek kanalizacyjnych betonowych
Studzienki przelotowe
Studzienki przelotowe to najpowszechniejszy typ studzienek kanalizacyjnych betonowych. Służą do zmiany kierunku przepływu ścieków oraz umożliwiają inspekcję i czyszczenie kanałów. Ich konstrukcja pozwala na efektywne odprowadzanie ścieków w linii prostej.
Typowo instaluje się je wzdłuż głównych ciągów kanalizacyjnych oraz w miejscach, gdzie wymagana jest regularna kontrola przepływu. Sprawdzają się zarówno w terenach miejskich, jak i wiejskich.
Studzienki zbiorcze
Studzienki zbiorcze charakteryzują się możliwością łączenia kilku kanałów w jednym punkcie. Ich głównym zadaniem jest zbieranie ścieków z różnych kierunków i odprowadzanie ich do głównego kolektora. Konstrukcja ta umożliwia efektywne zarządzanie przepływem w rozbudowanych systemach kanalizacyjnych.
Zastosowanie studzienek zbiorczych znacząco upraszcza topologię sieci kanalizacyjnej. Redukują one liczbę potrzebnych połączeń, co przekłada się na niższe koszty budowy i utrzymania systemu.
Studzienki energochłonne
Studzienki energochłonne posiadają specjalną konstrukcję, która pozwala na redukcję energii kinetycznej przepływających ścieków. Wykorzystują system kaskad lub deflektorów do spowalniania i kontrolowania strumienia.
Znajdują zastosowanie głównie na terenach o dużych spadkach terenu oraz w obszarach narażonych na szkody górnicze. Skutecznie zapobiegają erozji i uszkodzeniom systemu kanalizacyjnego w trudnych warunkach.
Zbiorniki w przepompowniach
Zbiorniki w przepompowniach to specjalistyczne studzienki kanalizacyjne betonowe, które gromadzą ścieki przed ich przepompowaniem na wyższy poziom. Wyposażone są w pompy i systemy kontroli poziomu ścieków, co umożliwia efektywne zarządzanie przepływem w systemach, gdzie grawitacyjne odprowadzanie nie jest możliwe.
Stosuje się je często w instalacjach przemysłowych oraz w systemach przydomowych na terenach o niekorzystnym ukształtowaniu. Zbiorniki te są kluczowe dla funkcjonowania kanalizacji ciśnieniowej.

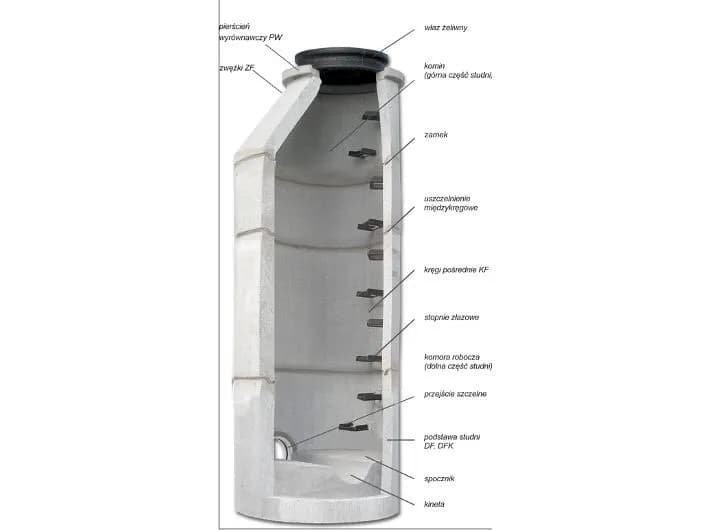

Budowa studzienki kanalizacyjnej betonowej
| Element | Funkcja |
|---|---|
| Właz | Zapewnia dostęp do wnętrza studzienki |
| Płyta pokrywowa | Stanowi górne zamknięcie studzienki |
| Kręgi studzienne | Tworzą korpus studzienki |
| Kineta | Kształtuje przepływ ścieków |
| Fundament | Zapewnia stabilność konstrukcji |
Właz kanalizacyjny betonowy lub żeliwny stanowi górne zamknięcie studzienki. Zapewnia on dostęp do wnętrza, jednocześnie chroniąc przed niepowołanym wejściem i zabezpieczając przed opadami atmosferycznymi.
Płyta pokrywowa z pierścieniem podporowym rozkłada obciążenia na całą konstrukcję studzienki. Jest to kluczowy element zapewniający bezpieczeństwo i trwałość całej instalacji.
Kręgi betonowe do studzienki tworzą jej główny korpus. Prefabrykowane elementy ułatwiają szybki montaż i zapewniają jednolitą strukturę. Ich wysokość może być dostosowana do konkretnych potrzeb instalacji.
Komora robocza studzienki to przestrzeń wewnątrz kręgów, umożliwiająca dostęp do wnętrza w celach inspekcyjnych i konserwacyjnych. Jej wymiary są kluczowe dla wygody i bezpieczeństwa pracy.
Kineta betonowa kształtuje przepływ ścieków na dnie studzienki. Jej odpowiednie wyprofilowanie minimalizuje ryzyko zatrzymywania się zanieczyszczeń i zapewnia płynny przepływ ścieków.
Materiały i normy produkcyjne
Studzienki kanalizacyjne betonowe wykonywane są z betonu klasy minimum B45. Wysoka klasa betonu gwarantuje odporność na agresywne środowisko chemiczne ścieków oraz zapewnia długotrwałą wytrzymałość mechaniczną konstrukcji.
Kluczowe normy regulujące produkcję studzienek kanalizacyjnych betonowych to:
- PN-EN 1917 - Studzienki włazowe i niewłazowe z betonu niezbrojonego, betonu zbrojonego włóknem stalowym i żelbetowe
- PN-EN 476 - Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji grawitacyjnej
- PN-EN 206 - Beton - Wymagania, właściwości, produkcja i zgodność
- PN-EN 124 - Zwieńczenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego
W przypadku szczególnie agresywnych środowisk, stosuje się dodatkowe powłoki ochronne lub prefabrykaty betonowe kanalizacyjne o podwyższonej odporności chemicznej. Zabezpieczenia te znacząco wydłużają żywotność studzienek w trudnych warunkach eksploatacyjnych.
Zalety stosowania studzienek betonowych
- Trwałość - betonowe studzienki charakteryzują się wyjątkową odpornością na uszkodzenia mechaniczne i długim okresem eksploatacji, często przekraczającym 50 lat.
- Odporność chemiczna - odpowiednio dobrany skład betonu zapewnia ochronę przed agresywnym działaniem ścieków i substancji chemicznych.
- Stabilność - duża masa własna studzienek betonowych gwarantuje ich stabilność w gruncie, co jest szczególnie istotne na terenach o wysokim poziomie wód gruntowych.
- Łatwość montażu - prefabrykacja elementów umożliwia szybką i precyzyjną instalację, co znacząco redukuje koszty i czas budowy.
- Ekologiczność - beton jako materiał naturalny łatwo integruje się ze środowiskiem, a po zakończeniu eksploatacji może być poddany recyklingowi.
- Uniwersalność - możliwość dostosowania wymiarów i konfiguracji studzienek do specyficznych wymagań projektu.
Wskazówka: Przy wyborze studzienki kanalizacyjnej betonowej do konkretnych warunków gruntowych, zwróć szczególną uwagę na poziom wód gruntowych i rodzaj gruntu. W przypadku gruntów niestabilnych lub wysokiego poziomu wód, rozważ zastosowanie studzienek o zwiększonej masie własnej lub dodatkowe zabezpieczenia antywyporowe.
Wymiary i parametry techniczne
| Średnica wewnętrzna [mm] | Typowe zastosowanie |
|---|---|
| 800 | Małe instalacje, przyłącza domowe |
| 1000 | Standardowe studzienki rewizyjne |
| 1200 | Główne ciągi kanalizacyjne, duże przepływy |
| 1500 i więcej | Specjalistyczne zastosowania, przepompownie |
Wymiary studzienek kanalizacyjnych betonowych mają kluczowy wpływ na ich funkcjonalność. Większe średnice zapewniają łatwiejszy dostęp do wnętrza, co jest istotne przy pracach konserwacyjnych. Jednocześnie zwiększają pojemność hydrauliczną, co może być kluczowe w przypadku gwałtownych zrzutów ścieków. Wysokość studzienki dobiera się indywidualnie, uwzględniając głębokość posadowienia kanału oraz ukształtowanie terenu.

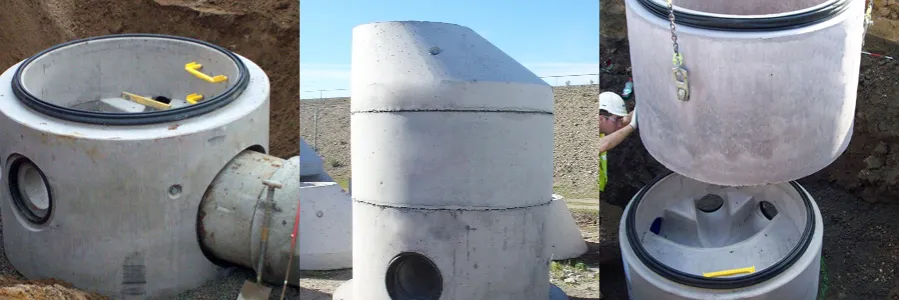

Proces instalacji studzienki kanalizacyjnej betonowej
Kluczowe etapy montażu studzienki kanalizacyjnej betonowej:
- Przygotowanie wykopu o odpowiednich wymiarach
- Wykonanie podsypki i jej zagęszczenie
- Montaż dna studzienki z kinetą
- Układanie kolejnych kręgów z uszczelkami
- Instalacja płyty pokrywowej lub zwężki
- Montaż włazu
- Zasypanie wykopu z odpowiednim zagęszczeniem gruntu
Prawidłowa instalacja ma kluczowe znaczenie dla długotrwałej eksploatacji studzienki. Szczególną uwagę należy zwrócić na dokładne wypoziomowanie podstawy i precyzyjne łączenie elementów. Zastosowanie odpowiednich uszczelek między kręgami zapewni szczelność konstrukcji. Warto również zadbać o właściwe zagęszczenie gruntu wokół studzienki, co zapobiegnie jej osiadaniu.
Konserwacja i utrzymanie
Regularne przeglądy studzienek kanalizacyjnych betonowych powinny odbywać się co najmniej raz w roku. W przypadku obszarów o zwiększonym ryzyku zalewania lub systemów o dużym obciążeniu, częstotliwość inspekcji należy zwiększyć do dwóch razy w roku.
Typowe czynności konserwacyjne obejmują:
- Czyszczenie kinety i ścian studzienki
- Kontrola szczelności połączeń
- Sprawdzenie stanu włazu i jego uszczelnienia
- Inspekcja stanu betonu pod kątem uszkodzeń mechanicznych lub chemicznych
- Usuwanie osadów i zanieczyszczeń
Najczęstsze problemy to gromadzenie się osadów, korozja betonu w agresywnym środowisku oraz uszkodzenia mechaniczne włazów. Szybka identyfikacja i naprawa tych usterek zapobiega poważniejszym awariom. W przypadku znacznych uszkodzeń może być konieczna wymiana całej studzienki lub jej elementów. Regularna konserwacja znacząco wydłuża żywotność instalacji i zapewnia jej prawidłowe funkcjonowanie.
Studzienki betonowe a inne rodzaje studzienek
Porównanie z studzienkami z tworzyw sztucznych
Studzienki kanalizacyjne betonowe charakteryzują się większą masą własną i odpornością na uszkodzenia mechaniczne w porównaniu do studzienek z tworzyw sztucznych. Są bardziej odporne na wypór wód gruntowych, ale ich montaż wymaga cięższego sprzętu. Studzienki z tworzyw są lżejsze, łatwiejsze w transporcie i montażu, jednak mniej odporne na uszkodzenia.
Betonowe studzienki mają dłuższą żywotność i lepiej sprawdzają się w trudnych warunkach gruntowych. Studzienki z tworzyw oferują większą elastyczność w kształtowaniu i łączeniu elementów. Wybór zależy od specyfiki projektu, warunków gruntowych i preferencji inwestora.
Studzienki Studzienki betonowe vs studzienki murowane
Studzienki kanalizacyjne betonowe są prefabrykowane, co zapewnia szybszy montaż i jednorodną strukturę. Studzienki murowane wykonuje się na miejscu, co pozwala na większą elastyczność w kształtowaniu, ale wydłuża czas budowy. Betonowe charakteryzują się wyższą wytrzymałością i lepszą szczelnością.
Studzienki betonowe preferuje się w nowoczesnych systemach kanalizacyjnych ze względu na standaryzację i szybkość montażu. Murowane znajdują zastosowanie głównie przy renowacjach starych systemów lub w specyficznych warunkach, gdzie konieczne jest nietypowe kształtowanie studzienki.
Ceny i dostępność na rynku
Na cenę studzienek kanalizacyjnych betonowych wpływają następujące czynniki:
- Średnica i głębokość studzienki
- Klasa betonu i dodatkowe zabezpieczenia antykorozyjne
- Typ włazu (klasa obciążenia)
- Dodatkowe wyposażenie (np. drabinki, pomosty)
- Lokalizacja inwestycji (koszty transportu)
Orientacyjne ceny studzienek kanalizacyjnych betonowych wahają się od 1000 zł za najprostsze modele o średnicy 800 mm do ponad 10000 zł za duże studzienki specjalistyczne. Ceny są bardzo zróżnicowane i zależą od konkretnej specyfikacji.
Studzienki rewizyjne betonowe są powszechnie dostępne u dystrybutorów materiałów budowlanych oraz bezpośrednio u producentów prefabrykatów betonowych. Większość firm oferuje również usługę dostawy i montażu.
Wiodący producenci studzienek kanalizacyjnych betonowych
Zakład Prefabrykacji Betonu ABET to jeden z czołowych producentów w Polsce. Firma specjalizuje się w wysokiej jakości prefabrykatach betonowych kanalizacyjnych, oferując szeroki zakres wymiarów i konfiguracji studzienek. ABET znany jest z innowacyjnych rozwiązań w zakresie zabezpieczeń antykorozyjnych.
Betard wyróżnia się kompleksową ofertą elementów do budowy systemów kanalizacyjnych. Ich studzienki kanalizacyjne betonowe cechują się wysoką precyzją wykonania i trwałością. Firma oferuje także specjalistyczne rozwiązania dla trudnych warunków gruntowych.
Drobet to producent znany z elastycznego podejścia do potrzeb klienta. Oferują zarówno standardowe studzienki rewizyjne betonowe, jak i elementy wykonywane na zamówienie. Drobet wyróżnia się szybką realizacją zamówień i fachowym doradztwem technicznym.
Przy wyborze dostawcy warto zwrócić uwagę na certyfikaty jakości, doświadczenie firmy oraz opinie innych klientów. Kluczowe jest również sprawdzenie, czy producent oferuje wsparcie techniczne i gwarancję na swoje produkty. Warto porównać oferty kilku dostawców, biorąc pod uwagę nie tylko cenę, ale również jakość wykonania i kompletność oferty, w tym dostępność dodatkowych akcesoriów i usług montażowych.
Kluczowa rola studzienek kanalizacyjnych betonowych w nowoczesnej infrastrukturze
Studzienki kanalizacyjne betonowe stanowią fundament efektywnych systemów odprowadzania ścieków. Ich trwałość, odporność na agresywne środowisko oraz zdolność do przenoszenia znacznych obciążeń czynią je niezastąpionymi w wielu zastosowaniach, od przydomowych instalacji po rozległe sieci miejskie.
Różnorodność typów studzienek betonowych - od przelotowych po energochłonne - pozwala na optymalne dostosowanie do specyficznych wymagań każdego projektu. Prefabrykacja elementów nie tylko przyspiesza proces instalacji, ale także gwarantuje jednolitą jakość i precyzję wykonania. Regularna konserwacja i właściwy dobór do warunków gruntowych zapewniają długotrwałą, bezawaryjną eksploatację tych kluczowych elementów infrastruktury kanalizacyjnej.
Wybierając studzienki kanalizacyjne betonowe, inwestorzy stawiają na sprawdzone rozwiązanie, które łączy w sobie tradycję z nowoczesnymi technologiami produkcji. W obliczu rosnących wymagań dotyczących ochrony środowiska i efektywności systemów kanalizacyjnych, betonowe studzienki pozostają niezawodnym wyborem, gwarantującym stabilność i bezpieczeństwo infrastruktury wodno-ściekowej na długie lata.
