Belki stalowe to kluczowe elementy konstrukcyjne w budownictwie i przemyśle. Występują w różnych typach i wymiarach, dostosowanych do konkretnych potrzeb. Najpopularniejsze to HEA, HEB, HEM i IPE. Różnią się one wysokością, szerokością i grubością, co wpływa na ich wagę i zastosowanie. Belki stalowe są niezbędne w wielu projektach budowlanych i inżynieryjnych ze względu na ich wysoką sztywność i wytrzymałość.
Najważniejsze informacje:- Belki HEA mają wymiary od 100 mm do 1000 mm wysokości
- Belki HEB są bardziej masywne niż HEA
- IPE stosuje się w mniejszych konstrukcjach, o wysokości 80-240 mm
- Wybór belki zależy od specyfiki projektu i przewidywanych obciążeń
- Belki stalowe znajdują zastosowanie w budownictwie, przemyśle i infrastrukturze
Rodzaje belek stalowych w budownictwie
Belki stalowe to fundamentalne elementy konstrukcyjne w budownictwie. Wyróżniamy trzy najpopularniejsze typy:
- HEA (belki szerokostopowe lekkie)
- HEB (belki szerokostopowe normalne)
- IPE (belki o przekroju w kształcie litery I)
HEA cechują się lekką konstrukcją, HEB są bardziej masywne, a IPE mają smukły profil.

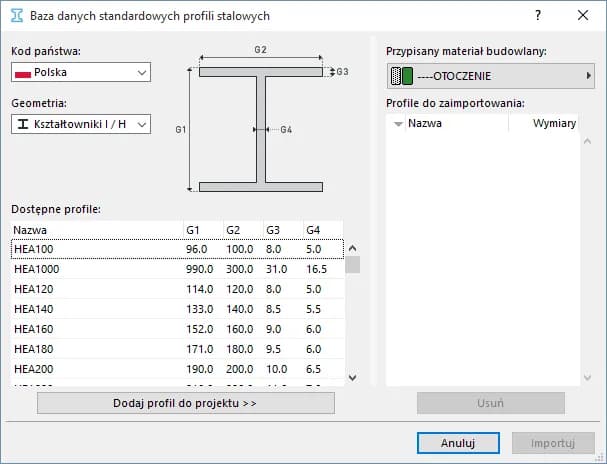

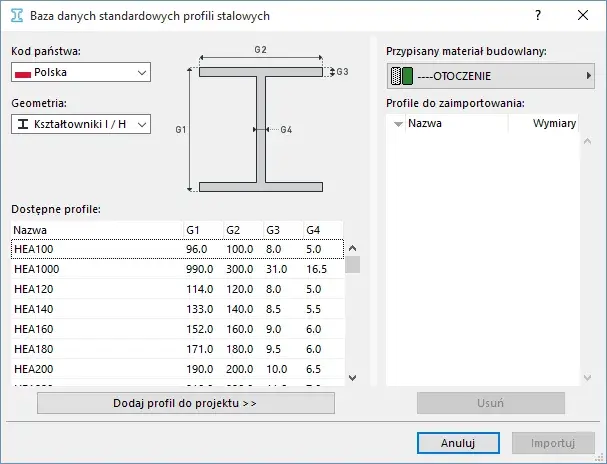

Standardowe wymiary belek stalowych HEA
| Oznaczenie | Wysokość (mm) | Szerokość (mm) | Grubość (mm) | Waga (kg/m) |
|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 16.7 |
| HEA 160 | 152 | 160 | 6 | 30.4 |
| HEA 1000 | 990 | 300 | 16.5 | 272 |
Wymiary belek stalowych HEA wahają się od 100 mm do 1000 mm wysokości. To szeroki zakres pozwala na dobór odpowiedniego profilu do różnorodnych projektów.
Belki HEA charakteryzują się stosunkowo niską wagą przy zachowaniu wysokiej wytrzymałości. Świetnie sprawdzają się w konstrukcjach, gdzie kluczowa jest optymalizacja ciężaru.
Parametry belek stalowych HEB
| Oznaczenie | Wysokość (mm) | Szerokość (mm) | Grubość (mm) | Waga (kg/m) |
|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 20.4 |
| HEB 160 | 160 | 160 | 8 | 42.6 |
| HEB 1000 | 1000 | 300 | 19 | 400 |
W porównaniu z HEA, belki HEB parametry wskazują na większą masywność i wytrzymałość. Są cięższe, ale oferują wyższą nośność.
Belki HEB często znajdują zastosowanie w dużych konstrukcjach przemysłowych. Świetnie sprawdzają się jako słupy w halach produkcyjnych. Wykorzystuje się je również w mostach i wieżowcach, gdzie kluczowa jest maksymalna stabilność.
Specyfikacja belek stalowych IPE
Belki IPE charakterystyka obejmuje wymiary od 80 mm do 600 mm wysokości. Są smuklejsze niż HEA i HEB, co przekłada się na niższą wagę przy zachowaniu dobrej wytrzymałości.
Najpopularniejsze rozmiary IPE to:
- IPE 100
- IPE 140
- IPE 180
- IPE 220
- IPE 270
IPE doskonale sprawdzają się w lekkich konstrukcjach. Ich zaletą jest łatwość montażu i ekonomiczność wykorzystania materiału.
Jak różnią się poszczególne typy belek stalowych?
HEA oferują dobry stosunek wytrzymałości do wagi. HEB zapewniają maksymalną nośność kosztem większej masy. IPE to lekkie profile idealne do mniejszych obciążeń. Wybór zależy od specyfiki projektu i wymagań konstrukcyjnych.
Porada: Przy wyborze typu belki stalowej, weź pod uwagę nie tylko obciążenia, ale również łatwość montażu i koszty transportu. Czasem lżejszy profil może okazać się bardziej ekonomiczny w całościowym rozrachunku.
Zastosowania belek stalowych w budownictwie
Główne zastosowania belek stalowych to:
- Konstrukcje szkieletowe budynków
- Mosty i wiadukty
- Hale przemysłowe
- Stadiony i obiekty sportowe
- Platformy wiertnicze
W budynkach tworzą szkielet nośny. Mosty wykorzystują je jako elementy przęseł. Hale przemysłowe opierają na nich dachy. Stadiony zawdzięczają im stabilne trybuny. Platformy wiertnicze wykorzystują je do budowy wytrzymałych konstrukcji morskich.
Czynniki wpływające na wybór wymiaru belki stalowej
Kluczowe czynniki to obciążenia, rozpiętość i przeznaczenie konstrukcji. Ważne są również warunki środowiskowe, takie jak wiatr czy śnieg. Precyzyjne obliczenia obciążeń są fundamentem doboru odpowiedniego wymiaru belki.
Niedoszacowanie obciążeń może prowadzić do katastrofy budowlanej. Z kolei przeszacowanie generuje niepotrzebne koszty.
Jak dobrać odpowiedni wymiar belki do projektu?
Najpierw określ rodzaj konstrukcji i obciążenia. Następnie wybierz typ belki (HEA, HEB, IPE). Oblicz wymagane parametry wytrzymałościowe. Dobierz belkę o odpowiednich wymiarach z katalogu producenta. Na koniec zweryfikuj wybór, uwzględniając aspekty ekonomiczne i praktyczne.
Pamiętaj, końcowa decyzja powinna być zawsze skonsultowana z doświadczonym inżynierem konstrukcji.
Kompleksowy przewodnik po belkach stalowych - od wyboru do zastosowania
Belki stalowe stanowią fundament nowoczesnego budownictwa. Ich różnorodność typów i wymiarów pozwala na precyzyjne dostosowanie do potrzeb każdego projektu. HEA, HEB i IPE to trzy główne profile, każdy o unikalnych właściwościach i zastosowaniach.
Wybór odpowiedniego typu i rozmiaru belki wymaga starannej analizy. Kluczowe jest uwzględnienie obciążeń, warunków środowiskowych i specyfiki konstrukcji. Precyzyjne obliczenia i konsultacje z inżynierem są niezbędne dla zapewnienia bezpieczeństwa i efektywności ekonomicznej.
Niezależnie od skali projektu - czy to most, wieżowiec, czy niewielka hala produkcyjna - odpowiednio dobrane belki stalowe gwarantują stabilność i trwałość konstrukcji. Ich wszechstronność i niezawodność czynią je nieodzownym elementem współczesnej architektury i inżynierii.
