Słupy stalowe konstrukcyjne to kluczowe elementy w budowie konstrukcji stalowych. Znajdują zastosowanie głównie w halach i wieżowcach. Mogą być jednogałęziowe, wielogałęziowe lub o gałęziach mieszanych. Współcześnie popularne są też słupy zespolone stalowo-betonowe. Przekrój słupów może być stały lub zmienny na długości. Najczęściej stosuje się słupy jednogałęziowe z profili walcowanych na gorąco lub giętych na zimno. Montaż słupa w fundamencie odbywa się poprzez specjalnie zaprojektowaną stopę. Słupy stalowe znajdują szerokie zastosowanie w budownictwie, ekranach akustycznych i na placach zabaw.
Najważniejsze informacje:- Słupy stalowe są podstawowymi elementami konstrukcji szkieletowych
- Występują w trzech głównych typach: jednogałęziowe, wielogałęziowe i o gałęziach mieszanych
- Coraz częściej stosuje się słupy zespolone stalowo-betonowe
- Najczęściej używane są słupy jednogałęziowe z profili walcowanych lub giętych
- Słupy mogą mieć przekrój stały lub zmienny na długości
- Montaż w fundamencie odbywa się za pomocą specjalnej stopy
- Znajdują zastosowanie w budownictwie, ekranach akustycznych i na placach zabaw
Definicja słupów stalowych konstrukcyjnych
Słupy stalowe konstrukcyjne to podstawowe elementy nośne w konstrukcjach stalowych szkieletowych. Pełnią kluczową rolę w przenoszeniu obciążeń pionowych i poziomych w budynkach. Konstrukcje stalowe szkieletowe oparte na tych słupach są powszechnie stosowane w halach przemysłowych, magazynach i wieżowcach. Dzięki swojej wytrzymałości i elastyczności, słupy konstrukcyjne stalowe umożliwiają tworzenie przestronnych wnętrz i realizację śmiałych projektów architektonicznych.
Rodzaje słupów stalowych konstrukcyjnych

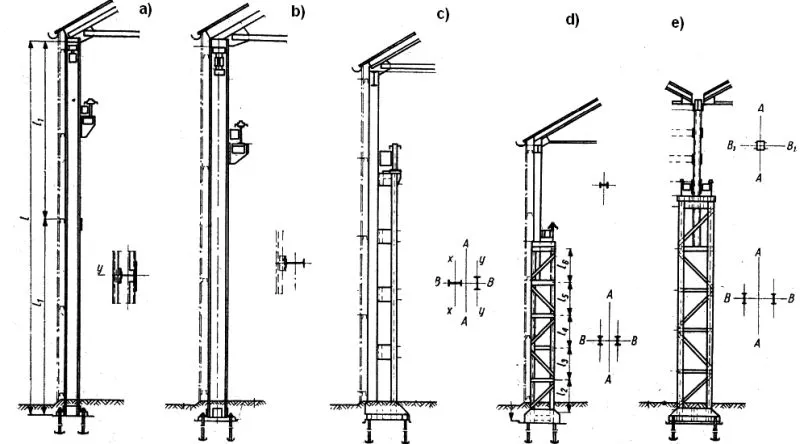

Słupy jednogałęziowe
Słupy jednogałęziowe to najprostszy i najczęściej stosowany typ słupów stalowych konstrukcyjnych. Charakteryzują się jednolitym przekrojem na całej długości, co upraszcza proces produkcji i montażu. Mogą być wykonane z pojedynczego profilu walcowanego lub spawanego. Słupy te świetnie sprawdzają się w niskich i średniowysokich budynkach oraz jako podpory lekkich konstrukcji dachowych.
Słupy wielogałęziowe
Słupy wielogałęziowe składają się z dwóch lub więcej równoległych elementów, połączonych przewiązkami lub kratownicą. Taka konstrukcja zwiększa nośność i sztywność słupa przy zachowaniu stosunkowo niskiej masy. Belki stalowe konstrukcyjne tego typu są często stosowane w wysokich budynkach i konstrukcjach narażonych na duże obciążenia wiatrowe. Sprawdzają się również w halach przemysłowych o dużych rozpiętościach.
Słupy o gałęziach mieszanych
Słupy o gałęziach mieszanych to hybryda łącząca cechy słupów jedno- i wielogałęziowych. Zwykle składają się z części pełnościennej (jednogałęziowej) w górnej części i wielogałęziowej u podstawy. Takie rozwiązanie pozwala na optymalne wykorzystanie materiału i dostosowanie właściwości słupa do zmieniających się obciążeń. Najczęściej znajdują zastosowanie w halach przemysłowych z suwnicami, gdzie górna część słupa musi przenosić obciążenia od toru jezdnego.
Materiały i profile stosowane w produkcji słupów stalowych
Do produkcji słupów stalowych konstrukcyjnych stosuje się różnorodne materiały i profile, w zależności od wymagań projektowych. Oto główne rodzaje:
- Stal konstrukcyjna S235 i S355
- Profile gorącowalcowane (HEA, HEB, IPE)
- Profile zimnogięte (RHS, SHS)
- Profile spawane
- Rury okrągłe i kwadratowe
Najpopularniejsze profile stalowe konstrukcyjne to dwuteowniki HEA i HEB oraz profile prostokątne RHS. Charakteryzują się one wysoką sztywnością i dobrym stosunkiem wytrzymałości do masy. Wybór profilu zależy od obciążeń, wysokości słupa i wymagań architektonicznych.
| Profil | Wytrzymałość | Masa | Typowe zastosowanie |
|---|---|---|---|
| HEA | Wysoka | Średnia | Budynki wielokondygnacyjne |
| HEB | Bardzo wysoka | Wysoka | Hale przemysłowe |
| IPE | Średnia | Niska | Lekkie konstrukcje |
| RHS | Wysoka | Niska | Konstrukcje estetyczne |
Metody mocowania słupów stalowych do fundamentów
Stopy kielichowe
Stopy kielichowe to popularna metoda mocowania słupów stalowych konstrukcyjnych do fundamentów. Polegają na osadzeniu słupa w specjalnie ukształtowanym zagłębieniu w fundamencie i zalaniu przestrzeni betonem. Ta technika zapewnia sztywne połączenie i dobrze przenosi momenty zginające. Zaletą stóp kielichowych jest łatwość montażu i możliwość korekty położenia słupa przed ostatecznym zabetonowaniem.

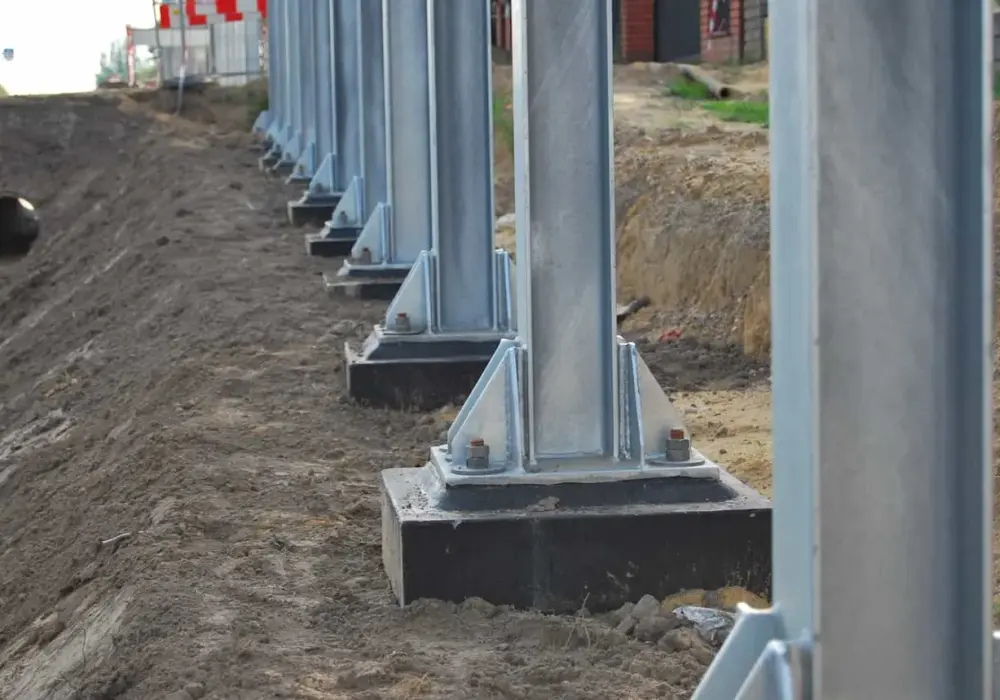

Połączenia śrubowe
Mocowanie słupów konstrukcyjnych stalowych za pomocą śrub to precyzyjna i elastyczna metoda. Wymaga przygotowania blachy podstawy słupa i kotew zabetonowanych w fundamencie. Śruby umożliwiają dokładne wypoziomowanie słupa i łatwy demontaż w razie potrzeby. To rozwiązanie jest preferowane w konstrukcjach tymczasowych lub gdy wymagana jest możliwość szybkiej modyfikacji układu słupów stalowych konstrukcyjnych.
Zastosowania słupów stalowych w budownictwie
Słupy stalowe konstrukcyjne znajdują szerokie zastosowanie w różnych dziedzinach budownictwa:
- Hale przemysłowe i magazynowe
- Budynki biurowe i wieżowce
- Konstrukcje mostowe
- Stadiony i obiekty sportowe
- Konstrukcje wsporcze dla instalacji przemysłowych
- Wieże telekomunikacyjne
W halach przemysłowych słupy konstrukcyjne stalowe tworzą szkielet nośny, umożliwiając uzyskanie dużych, otwartych przestrzeni. W wieżowcach stanowią główny element systemu nośnego, przenosząc obciążenia na fundament. Na stadionach słupy stalowe konstrukcyjne są często wykorzystywane do podtrzymywania dachów i trybun.
Wymiary i parametry techniczne słupów stalowych
Standardowe wymiary słupów stalowych konstrukcyjnych zależą od typu profilu i zastosowania. Typowe wysokości to od 3 do 30 metrów, choć w specjalnych projektach mogą być znacznie wyższe. Szerokość i głębokość profili waha się od 100 do 1000 mm. Kluczowe parametry techniczne to nośność, sztywność, współczynnik wyboczenia i odporność ogniowa. Ważna jest też masa słupa, wpływająca na koszty transportu i montażu. Dobór odpowiednich wymiarów musi uwzględniać obciążenia, wysokość konstrukcji i wymagania architektoniczne.
Porada: Przy doborze wymiarów słupów stalowych konstrukcyjnych zawsze konsultuj się z doświadczonym konstruktorem. Pamiętaj, że zbyt słabe słupy mogą zagrozić bezpieczeństwu, a przewymiarowane niepotrzebnie zwiększą koszty inwestycji.
Normy i standardy dotyczące słupów stalowych konstrukcyjnych
Produkcja i zastosowanie słupów stalowych konstrukcyjnych podlega ścisłym regulacjom. Kluczowe normy to Eurokod 3 (EN 1993) dotyczący projektowania konstrukcji stalowych oraz PN-EN 1090 regulująca wykonanie konstrukcji stalowych. Dodatkowo, ważna jest norma PN-EN 10025 określająca właściwości stali konstrukcyjnych. Przestrzeganie tych norm gwarantuje bezpieczeństwo i trwałość konstrukcji, a także umożliwia certyfikację budynków i uzyskanie niezbędnych pozwoleń.
Zalety i wady różnych typów słupów stalowych
| Typ słupa | Zalety | Wady |
|---|---|---|
| Jednogałęziowe | Prosta produkcja, niższy koszt | Ograniczona nośność |
| Wielogałęziowe | Wysoka nośność, mniejsza masa | Skomplikowana produkcja |
| O gałęziach mieszanych | Optymalne wykorzystanie materiału | Złożony montaż |
| Zespolone stalowo-betonowe | Bardzo wysoka nośność | Długi czas realizacji |
| Z profili zamkniętych | Estetyczny wygląd, odporność na skręcanie | Wyższy koszt |
Wybór typu słupa stalowego konstrukcyjnego ma znaczący wpływ na właściwości całej konstrukcji. Słupy jednogałęziowe zapewniają prostotę i ekonomiczność w niskich budynkach. Wielogałęziowe umożliwiają realizację wysokich i smukłych konstrukcji. Słupy o gałęziach mieszanych pozwalają na optymalizację zużycia materiału w budynkach o zróżnicowanych obciążeniach.
Proces projektowania i doboru słupów stalowych
Projektowanie słupów stalowych konstrukcyjnych to złożony proces obejmujący:
- Analizę obciążeń i warunków pracy konstrukcji
- Dobór typu i wymiarów słupa
- Obliczenia statyczne i wymiarowanie
- Projektowanie połączeń i detali
- Opracowanie dokumentacji technicznej
Kluczowe czynniki wpływające na dobór słupów konstrukcyjnych stalowych to przewidywane obciążenia, wysokość konstrukcji, wymagania przeciwpożarowe i względy ekonomiczne. Ważna jest też dostępność materiałów i możliwości wykonawcze. Przy optymalizacji wyboru słupów warto rozważyć zastosowanie zaawansowanych narzędzi do analizy strukturalnej. Można też eksperymentować z różnymi typami profili, by znaleźć najlepsze rozwiązanie dla konkretnego projektu.
Kluczowa rola słupów stalowych konstrukcyjnych w nowoczesnym budownictwie
Słupy stalowe konstrukcyjne stanowią fundament współczesnej architektury przemysłowej i komercyjnej. Ich różnorodność - od prostych słupów jednogałęziowych po zaawansowane konstrukcje wielogałęziowe - pozwala na realizację szerokiego spektrum projektów budowlanych. Wybór odpowiedniego typu słupa, uwzględniający specyfikę obciążeń i wymagania architektoniczne, jest kluczowy dla bezpieczeństwa i efektywności konstrukcji.
Proces projektowania i doboru słupów konstrukcyjnych stalowych wymaga kompleksowego podejścia, uwzględniającego nie tylko parametry techniczne, ale także aspekty ekonomiczne i wykonawcze. Nowoczesne metody mocowania, takie jak stopy kielichowe czy połączenia śrubowe, zwiększają elastyczność montażu i możliwości adaptacji konstrukcji. Przestrzeganie norm i standardów gwarantuje trwałość i bezpieczeństwo budynków, podkreślając jednocześnie odpowiedzialność inżynierów i projektantów w kształtowaniu przestrzeni miejskiej.
Przyszłość słupów stalowych konstrukcyjnych leży w innowacjach materiałowych i optymalizacji projektowej. Zastosowanie zaawansowanych narzędzi do analizy strukturalnej oraz eksperymentowanie z nowymi typami profili otwiera drogę do jeszcze bardziej efektywnych i zrównoważonych rozwiązań konstrukcyjnych. W erze rosnących wymagań ekologicznych i ekonomicznych, rola tych elementów w budownictwie będzie nadal ewoluować, umożliwiając realizację coraz śmielszych wizji architektonicznych.
